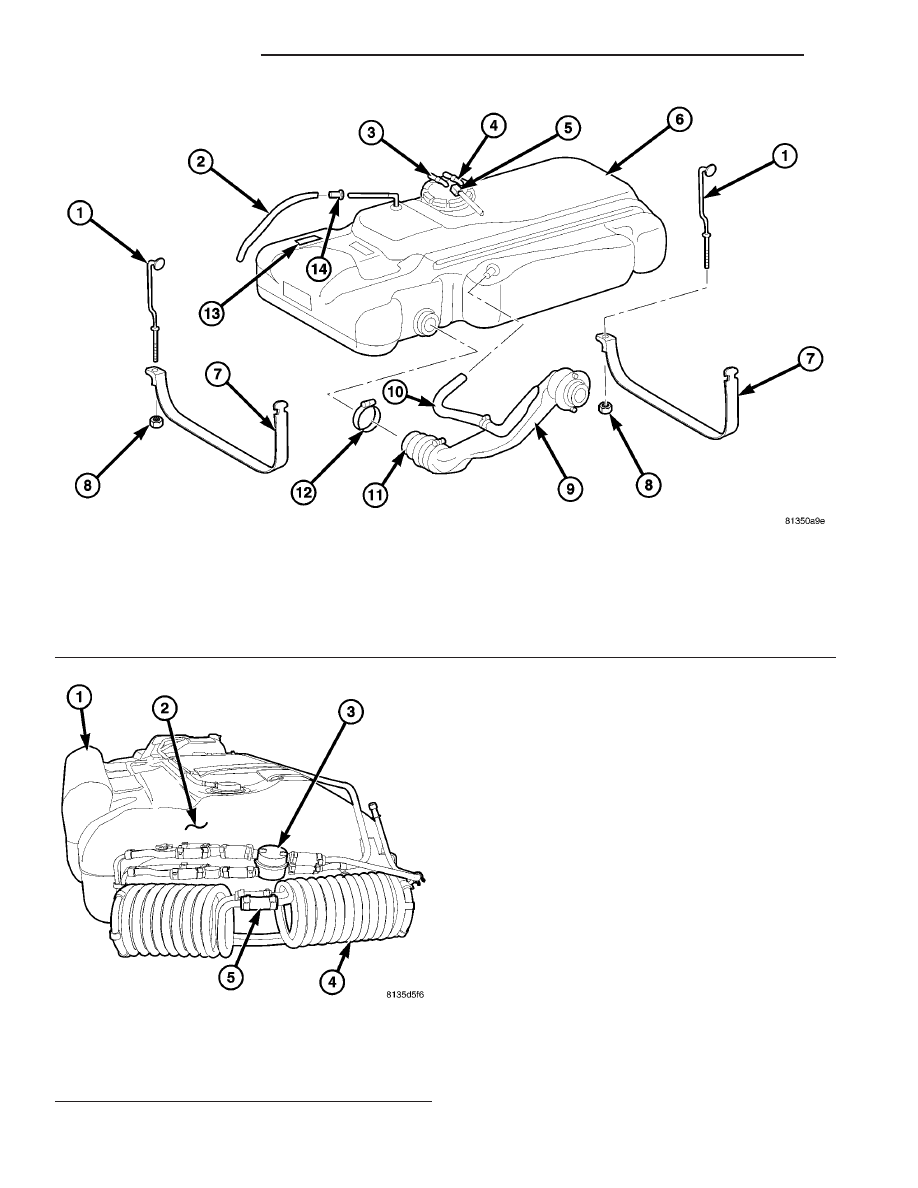

Fig. 20 FUEL TANK ASSEMBLY

1 - Strap Bolts (2)
2 - Hose (not with all engines)
3 - Fuel Outlet Line
4 - Fuel Return Line
5 - Plug
6 - Fuel Tank
7 - Tank Straps (2)

8 - Nuts (2)
9 - Filler Tube
10 - Vent Hose
11 - Hose
12 - Clamps
13 - Cushioning Material
14 - Two-Way Valve

Fig. 21 FUEL COOLER LINES

1 - Expansion Tank
2 - Top of Tank
3 - Thermostat (Preheating Valve)
4 - Cooler Lines
5 - Connecting Hoses/Clamps

14 - 24

FUEL DELIVERY

VA

REMOVAL

(1) Drain diesel fuel from tank. Refer to Standard

Procedure — Draining Fuel Tank — Diesel.

(2) Disconnect fuel fill and vent lines from body.
(3) Raise and support vehicle.
(4) Support tank with a hydraulic jack.
(5) Remove 2 fuel tank strap nuts (8) (Fig. 23) and

position straps (7) towards left side of vehicle.

(6) Carefully lower tank a few inches and discon-

nect electrical connector at top of fuel pump module.

(7) Disconnect fuel supply line at tank.
(8) Disconnect fuel return line at tank.
(9) Continue to carefully lower tank for removal.
(10) If fuel pump module is to be removed, thor-

oughly clean area at top of fuel pump around module.

(11) If fuel tank is to be replaced, remove fuel

pump module from tank. Refer to Fuel Pump Module
Removal/Installation procedures.

(12) If fuel cooler lines (Fig. 24) are to be removed,

use special pliers #9539 (Fig. 25).

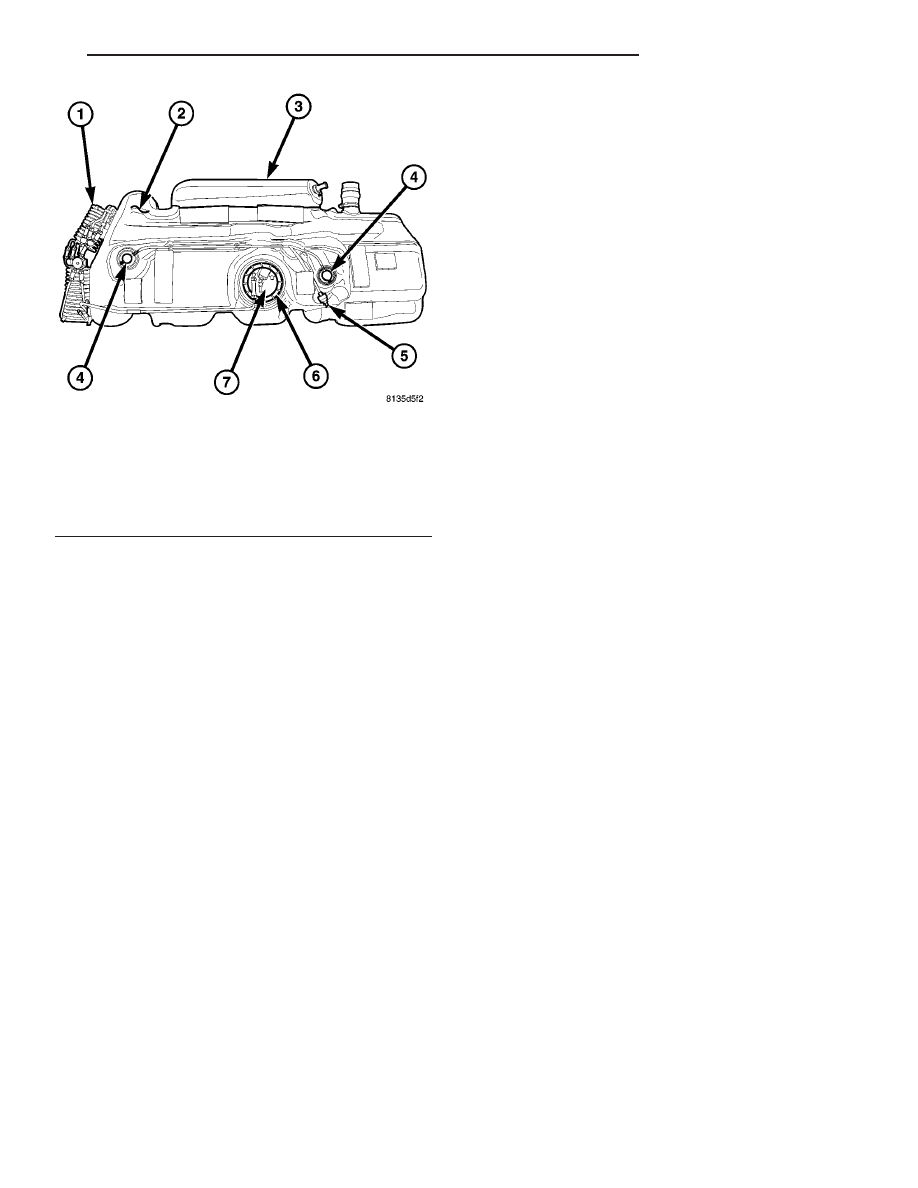

Fig. 22 TOP OF FUEL TANK

1 - Cooler Lines
2 - Top of Tank
3 - Expansion Tank
4 - Check Valves
5 - Check Valve
6 - Module Lock Ring
7 - Fuel Pump Module

VA

FUEL DELIVERY

14 - 25

INSTALLATION

(1) If fuel cooler lines (Fig. 27) are to be installed,

use special pliers #9539 (Fig. 28).

(2) If fuel tank is to be replaced, install fuel pump

module into tank. Refer to Fuel Pump Module
Removal/Installation procedures.

(3) Position fuel tank to hydraulic jack.
(4) Raise tank until positioned near body.

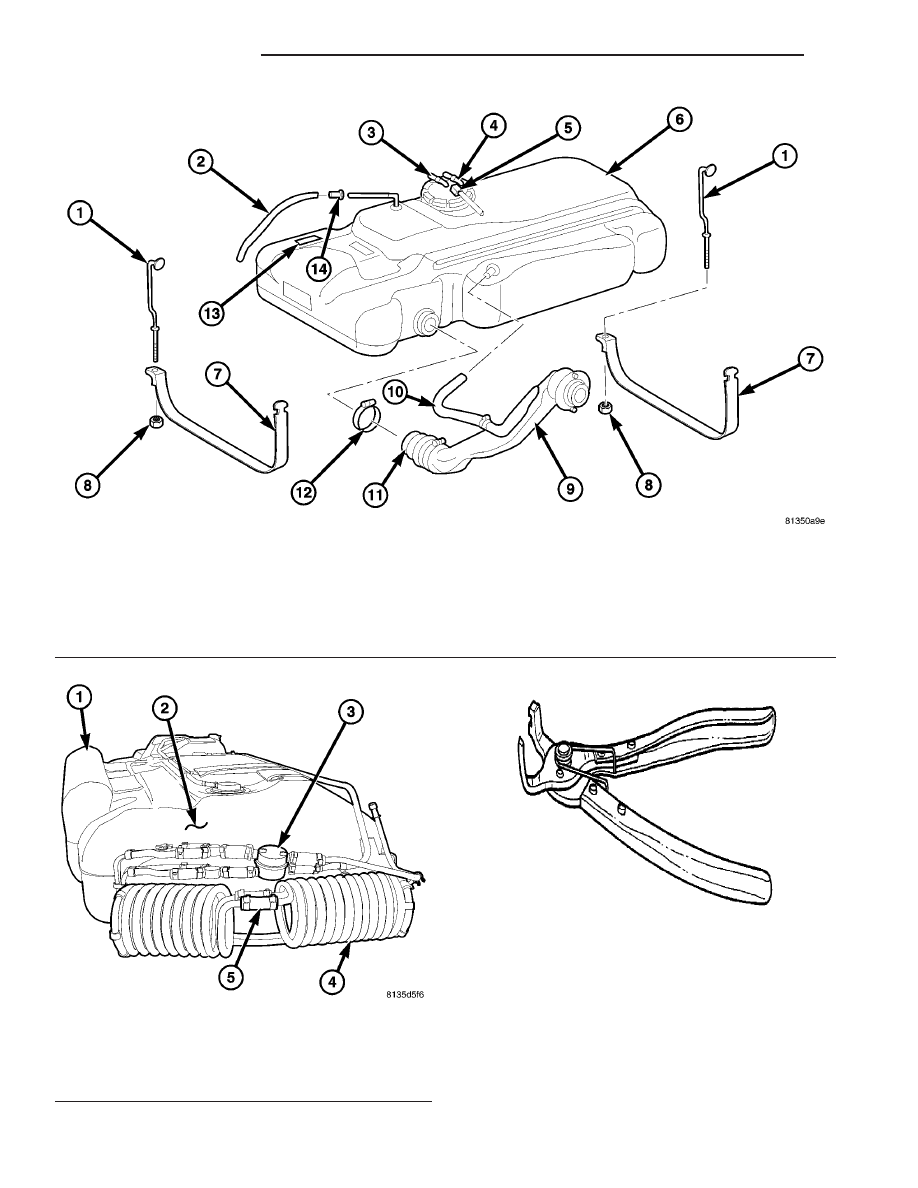

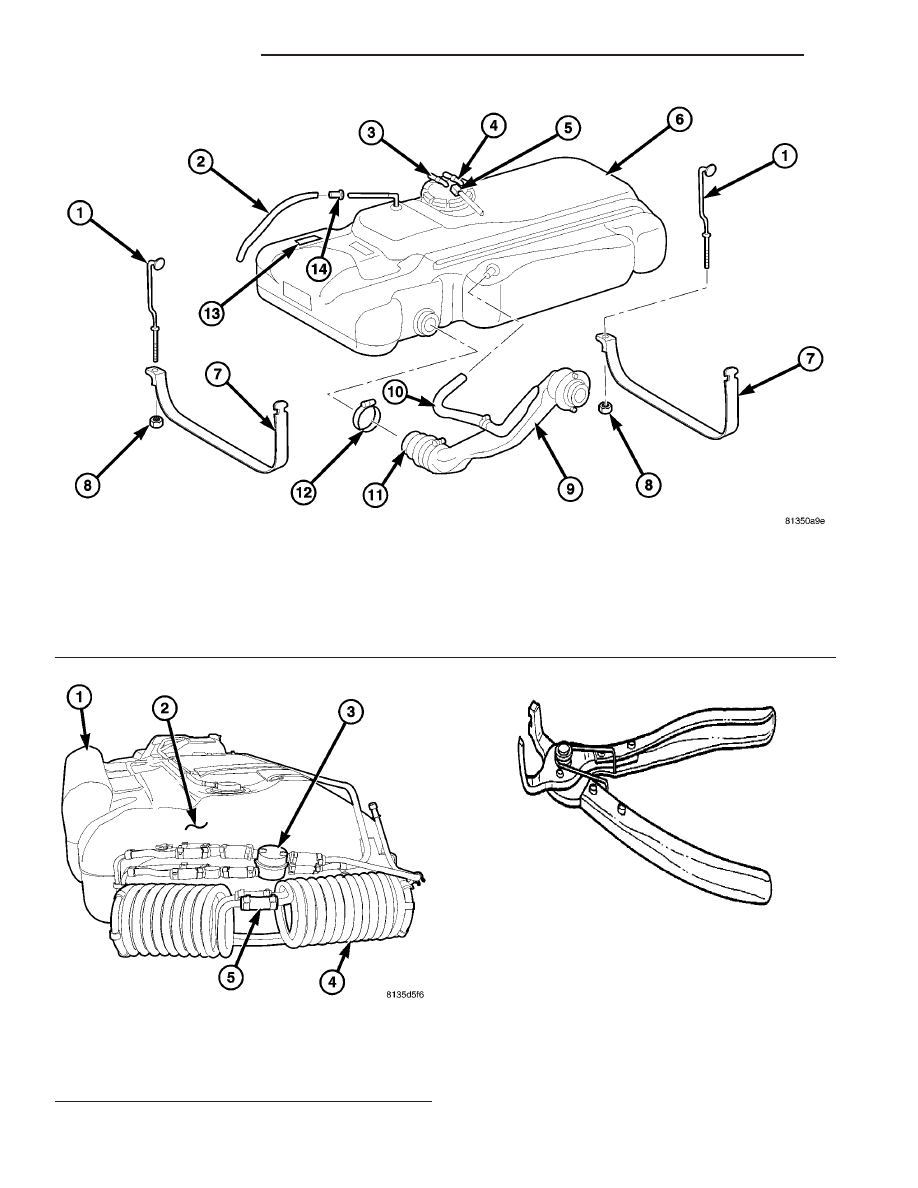

Fig. 23 FUEL TANK ASSEMBLY

1 - Strap Bolts (2)
2 - Hose (not with all engines)
3 - Fuel Outlet Line
4 - Fuel Return Line
5 - Plug
6 - Fuel Tank
7 - Tank Straps (2)

8 - Nuts (2)
9 - Filler Tube
10 - Vent Hose
11 - Hose
12 - Clamps
13 - Cushioning Material
14 - Two-Way Valve

Fig. 24 FUEL COOLER LINES

1 - Expansion Tank
2 - Top of Tank
3 - Thermostat (Preheating Valve)
4 - Cooler Lines
5 - Connecting Hoses/Clamps

Fig. 25 FUEL LINE PLIERS-9539

14 - 26

FUEL DELIVERY

VA

(5) Connect fuel pump module electrical connector

at top of tank.

(6) Connect fuel supply and return lines.
(7) Continue raising tank while guiding fill hose

into body. Raise tank until positioned snug to body.

(8) Install and position both fuel tank support

straps (7) (Fig. 26) to mounting bolts (1).

(9) Install 2 fuel tank strap nuts (8). Refer to

Torque Specifications.

(10) Remove hydraulic jack.
(11) Connect fill and vent hoses to body. Install

ground wire to fill hose.

(12) Lower vehicle.
(13) Fill fuel tank with fuel.
(14) Start engine and check for fuel leaks near top

of module.
