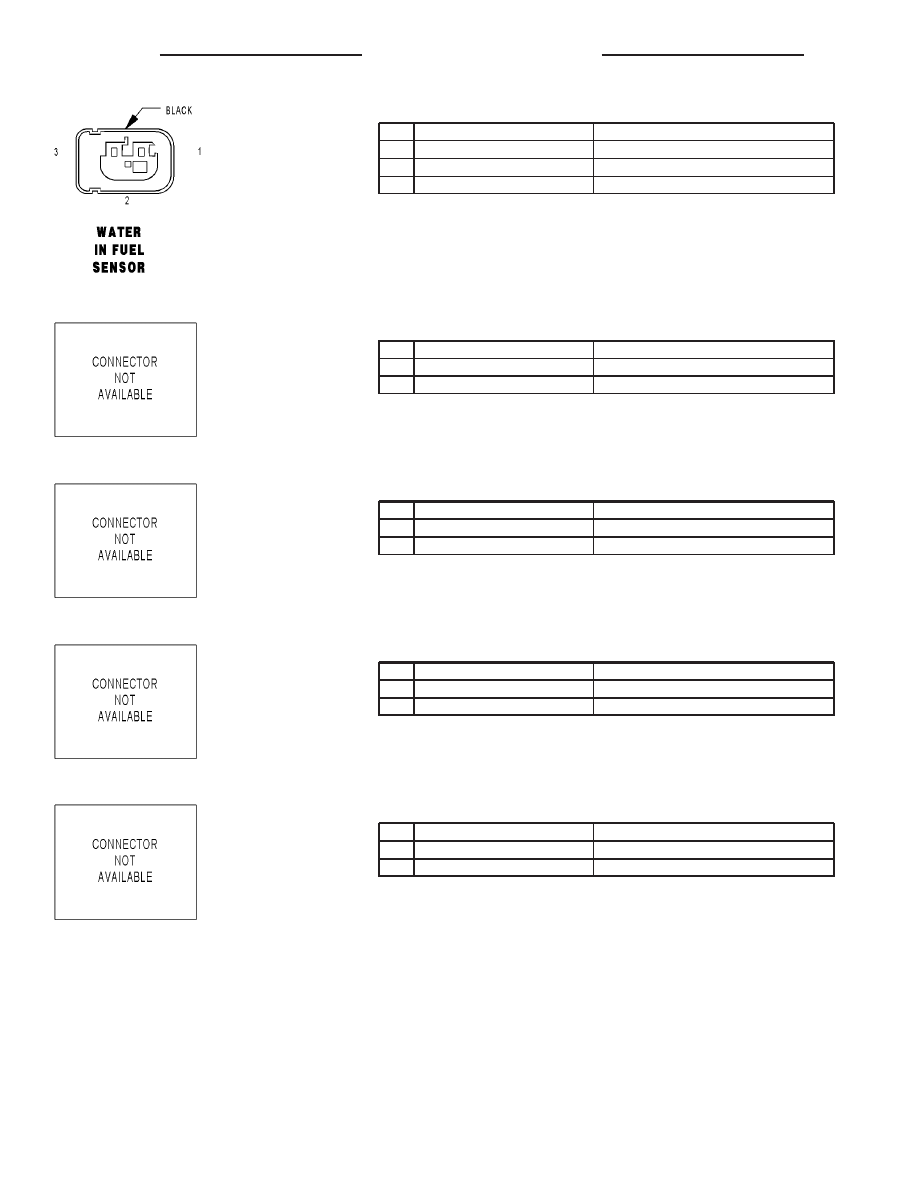

WATER IN FUEL SENSOR - BLACK

CAV

CIRCUIT

FUNCTION

1

18BR

WATER IN FUEL SENSOR GROUND

2

18BR/RD

WATER IN FUEL SENSOR 12 VOLT SUPPLY

3

18BK/YL

WATER IN FUEL SENSOR SIGNAL

WHEEL SPEED SENSOR-LEFT FRONT

CAV

CIRCUIT

FUNCTION

1

18BK

LEFT FRONT WHEEL SPEED SENSOR (+)

2

18BR

LEFT FRONT WHEEL SPEED SENSOR (-)

WHEEL SPEED SENSOR-LEFT REAR

CAV

CIRCUIT

FUNCTION

1

18WT

LEFT REAR WHEEL SPEED SENSOR (+)

2

18BR

LEFT REAR WHEEL SPEED SENSOR (-)

WHEEL SPEED SENSOR-RIGHT FRONT

CAV

CIRCUIT

FUNCTION

1

18BK

RIGHT FRONT WHEEL SPEED SENSOR (+)

2

18BR

RIGHT FRONT WHEEL SPEED SENSOR (-)

WHEEL SPEED SENSOR-RIGHT REAR

CAV

CIRCUIT

FUNCTION

1

18BK

RIGHT REAR WHEEL SPEED SENSOR (+)

2

18BR

RIGHT REAR WHEEL SPEED SENSOR (-)

8W - 80 - 84

8W-80 CONNECTOR PIN-OUTS

VA

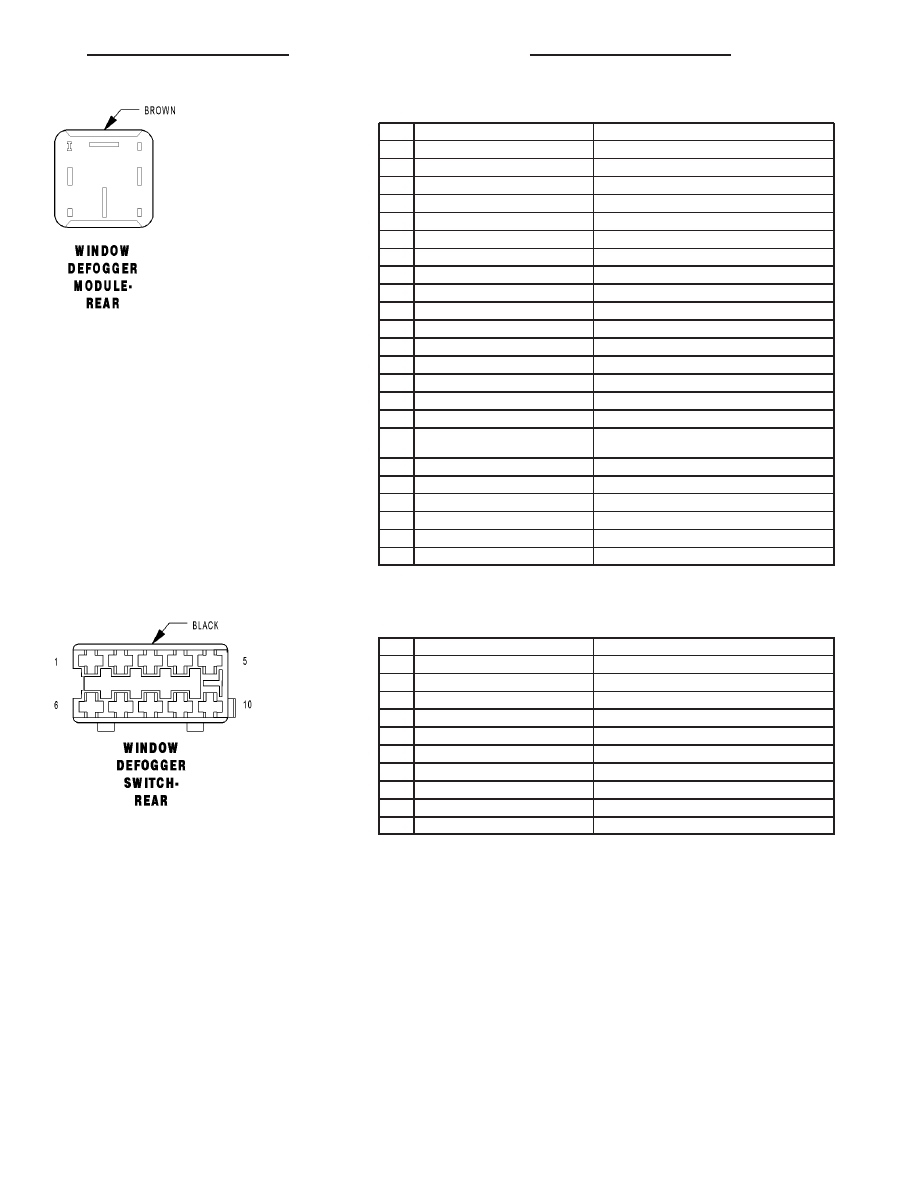

WINDOW DEFOGGER MODULE-REAR - BROWN

CAV

CIRCUIT

FUNCTION

1

14RD/DG

FUSED B(+)

2

-

-

3

-

-

4

16RD/BK

FUSED D(+) RELAY NO. 1 OUTPUT

5

-

-

6

14RD/DG

FUSED B(+)

7

16BR

GROUND

8

-

-

9

-

-

10

16GY/RD (DEFOGGER RELAYS)

WINDOW DEFOGGER RELAY-RIGHT REAR CONTROL

10

16GY (EXCEPT DEFOGGER RELAYS)

WINDOW DEFOGGER-RIGHT REAR SIGNAL

11

-

-

12

-

-

13

16GY

WINDOW DEFOGGER SWITCH-REAR OUTPUT

14

-

-

15

16GY/DG (DEFOGGER RELAYS)

WINDOW DEFOGGER RELAY-LEFT REAR CONTROL

15

16GY/BL (EXCEPT DEFOGGER RE-
LAYS)

WINDOW DEFOGGER-LEFT REAR OUTPUT

16

16GY/DG

LAMP DRIVER

17

-

-

18

-

-

19

-

-

20

-

-

21

-

-

WINDOW DEFOGGER SWITCH-REAR - BLACK

CAV

CIRCUIT

FUNCTION

1

18GY/DG/RD

LAMP DRIVER

2

-

-

3

16BK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

-

-

6

-

-

7

16GY

WINDOW DEFOGGER SWITCH-REAR OUTPUT

8

-

-

9

16GY/DG

LAMP DRIVER

10

18BR

GROUND

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 85

WINDOW DEFOGGER-LEFT REAR

CAV

CIRCUIT

FUNCTION

1

16GY (DEFOGGER RELAYS)

WINDOW DEFOGGER RELAY-LEFT REAR OUTPUT

1

16GY (EXCEPT DEFOGGER RELAYS)

WINDOW DEFOGGER-LEFT REAR OUTPUT

2

16BR

GROUND

WINDOW DEFOGGER-RIGHT REAR

CAV

CIRCUIT

FUNCTION

1

16GY (DEFOGGER RELAYS)

WINDOW DEFOGGER RELAY-RIGHT REAR OUTPUT

1

16GY (EXCEPT DEFOGGER RELAYS)

WINDOW DEFOGGER-RIGHT REAR SIGNAL

2

16BR

GROUND

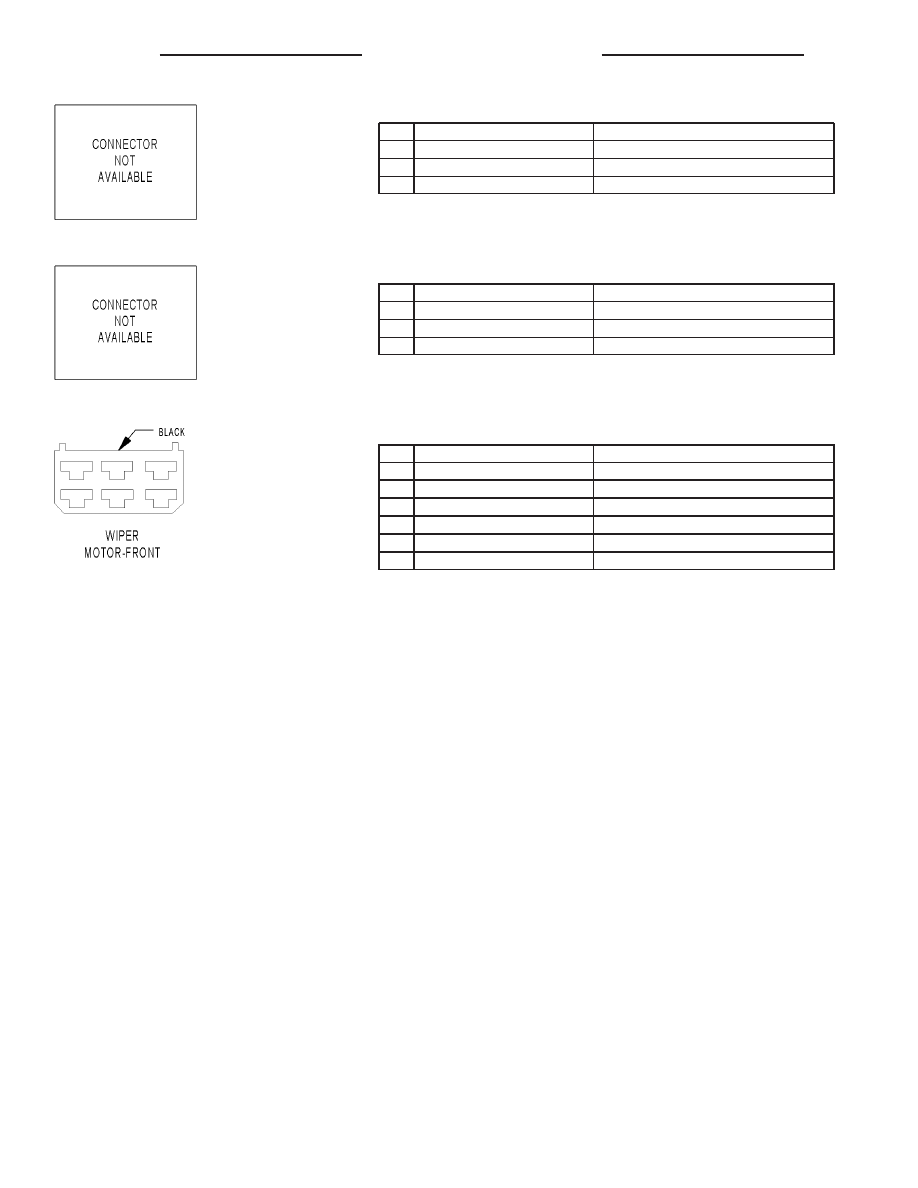

WIPER MOTOR-FRONT - BLACK

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

16BR/BK

WIPER ON/OFF RELAY OUTPUT

3

16BK/VT

FUSED IGNITION SWITCH OUTPUT (RUN-START)

4

-

-

5

16BK

WIPER MOTOR CONTROL

6

16BK/GY/RD

WIPER SWITCH OUTPUT

8W - 80 - 86

8W-80 CONNECTOR PIN-OUTS

VA

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

TABLE OF CONTENTS

page

CONNECTOR/GROUND/SPLICE LOCATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

CONNECTOR/GROUND/SPLICE
LOCATION

DESCRIPTION

This section provides illustrations identifying con-

nector, ground, and splice locations in the vehicle.
Connector, ground, and splice indexes are provided.

Use the wiring diagrams in each section for connec-
tor, ground, and splice identification. Refer to the
appropriate index for the proper figure number. For
items that are not shown in this section N/S is placed
in the Fig. column.

CONNECTORS

CONNECTOR NAME/NUMBER

COLOR

LOCATION

FIG.

A/C Auxiliary Fan

BK

Engine Compartment

5

A/C Auxiliary Fan Relay (In Relay Block)

BK

Under Driver Seat

N/S

Accelerator Pedal Position Sensor (OBD)

BK

On Gas Pedal

31

Accelerator Pedal Position Sensor

BK

At Pedal

24

Additional Heat Exchanger

BK

NS

Additional Heat Exchanger Switch

BK

NS

Air Outlet Temperature Sensor

BK

Engine Compartment (Right
Rear)

11,33

Airbag Control Module

YL

Under Driver Seat

17,34,36

Airbag Squib-Driver

YL

Steering Wheel

17

Airbag Squib-Passenger

YL

Instrument Panel (Passenger
Side)

N/S

Ambient Temperature Sensor

BK

Front Engine Compartment

2,33

Anti-Icing Switch

Center Roof A/C Unit

39

Ash Receiver Lamp

In Ash Tray

26

Automatic Temperature Control Module C1

BR

Instrument Panel

23

Automatic Temperature Control Module C2

Instrument Panel

23

Auxiliary Heater Relay (In Relay Block)

Under Driver Seat

N/S

Auxiliary Heater Control

Instrument Panel

20

Battery

Left Front Engine Compart-
ment

2

Battery-Auxiliary

BK

Engine Compartment

3

Battery Relay-Auxiliary

BK

Engine Compartment

3

Blower Motor Resistor Block

Underhood Right (To The
Instrument Panel)

10

Blower Motor Resistor Block C1

Instrument Panel

33

Blower Motor Resistor Block C2

Instrument Panel

33

VA

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 1
