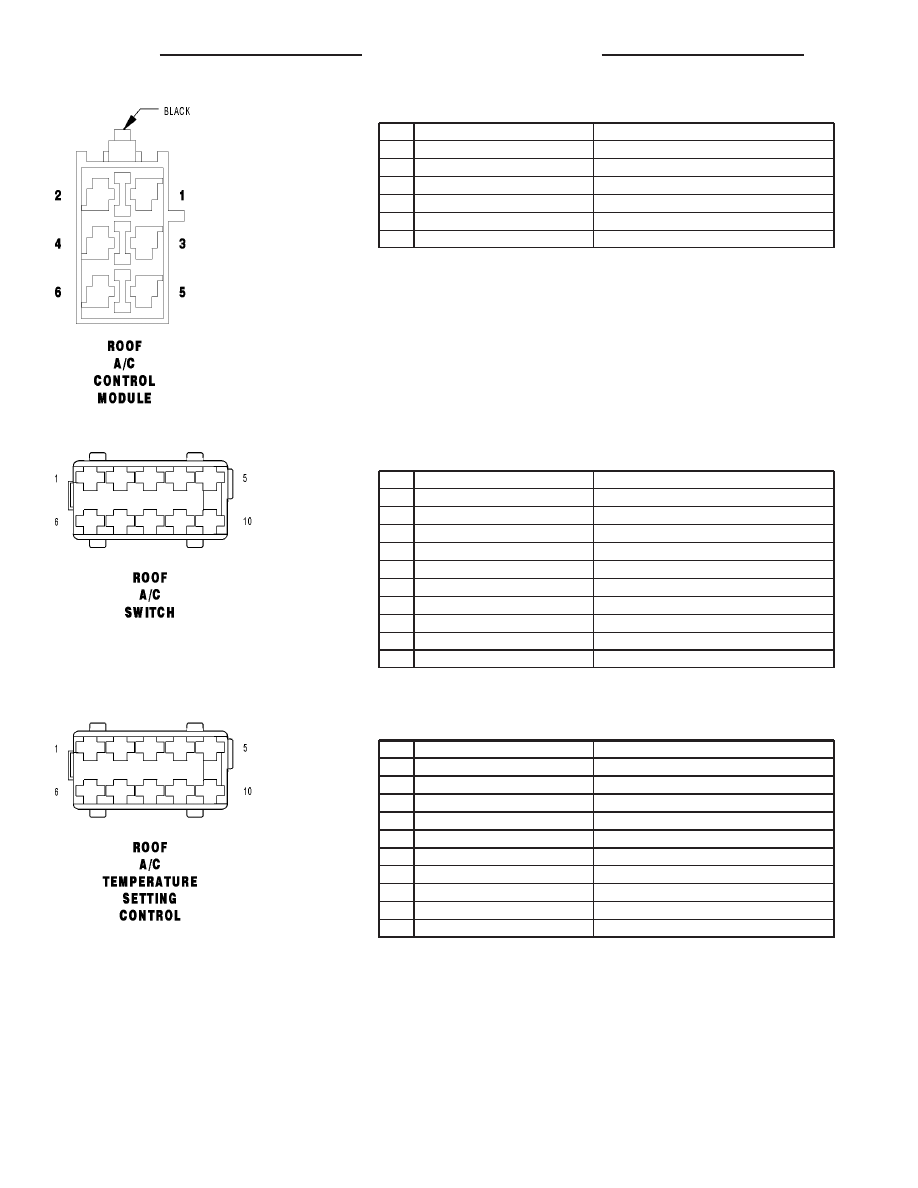

ROOF A/C CONTROL MODULE - BLACK

CAV

CIRCUIT

FUNCTION

1

12BR

GROUND

2

12RD

FUSED B(+)

3

16YL

12V A/C FAN MOTOR CONTROL-LOW SPEED

4

16VT

12V A/C FAN MOTOR CONTROL-HIGH SPEED

5

16BK

TEMPERATURE SENSOR SIGNAL

6

16BR

TEMPERATURE SWITCH SENSE

ROOF A/C SWITCH

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16RD/BK

FUSED D(+) RELAY NO. 1 OUTPUT

4

16VT

A/C FAN MOTOR CONTROL-HIGH SPEED

5

-

-

6

-

-

7

16YL

A/C FAN MOTOR CONTROL-LOW SPEED

8

16RD/BK

FUSED D(+) RELAY NO. 1 OUTPUT

9

-

-

10

16BR

GROUND

ROOF A/C TEMPERATURE SETTING CONTROL

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

16BR

TEMPERATURE SWITCH SENSE

4

-

-

5

16BK

TEMPERATURE SENSOR SIGNAL

6

-

-

7

-

-

8

-

-

9

16GY/DG/RD

LAMP DRIVER

10

-

-

8W - 80 - 72

8W-80 CONNECTOR PIN-OUTS

VA

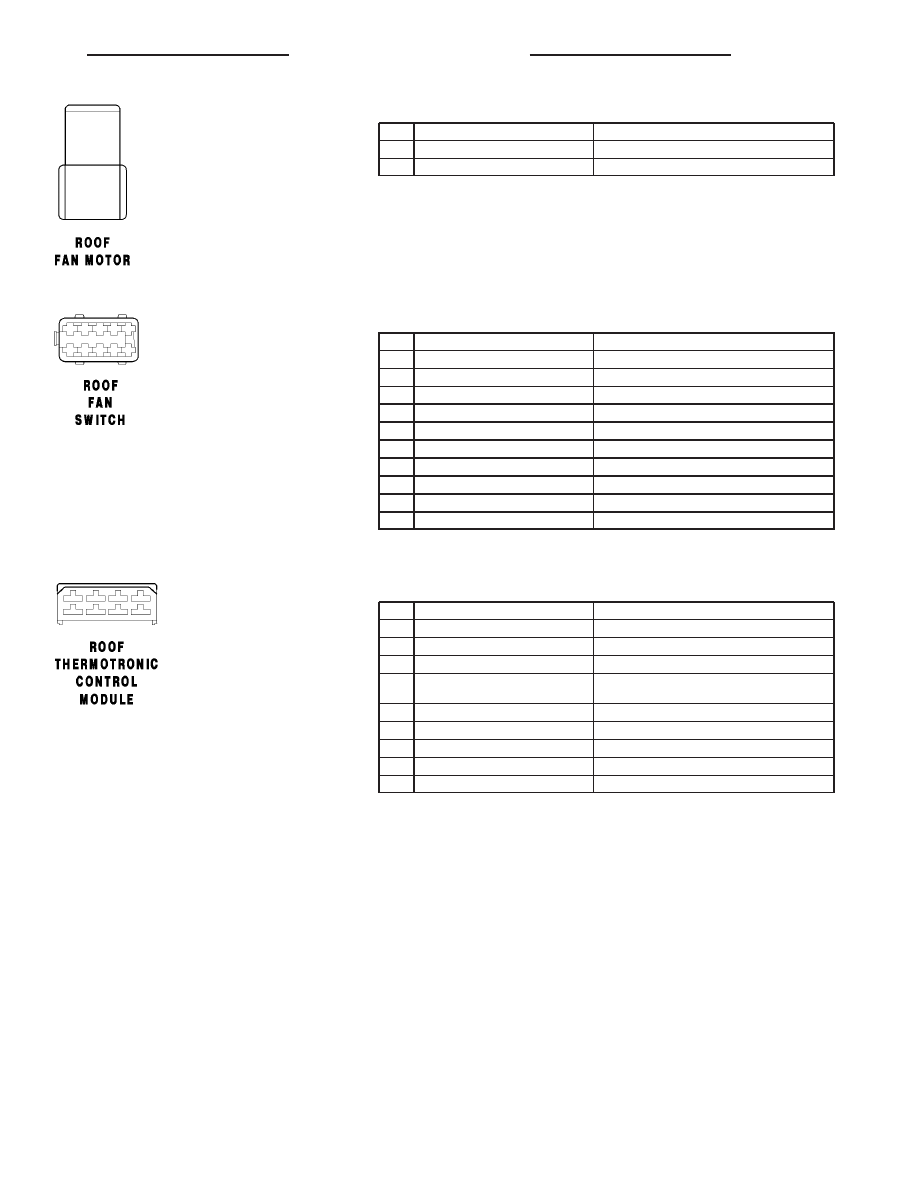

ROOF FAN MOTOR

CAV

CIRCUIT

FUNCTION

1

16WT

MOTOR (+/-)

2

16BK

MOTOR (+/-)

ROOF FAN SWITCH

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

2

-

-

3

16BK/BL/WT

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

4

16WT

MOTOR (+/-)

5

16BR

GROUND

6

16BR

GROUND

7

16BK

MOTOR (+/-)

8

16BK/BL/WT

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

9

-

-

10

16BR

GROUND

ROOF THERMOTRONIC CONTROL MODULE

CAV

CIRCUIT

FUNCTION

1

16DG

TEMPERATURE SWITCH SENSE

2

-

-

3

16VT

ROOF A/C FAN RELAY CONTROL

4

16DG

ROOF A/C TEMPERATURE SETTING CONTROL
GROUND

5

16RD/DG

ROOF A/C BLOWER STAGE 1 RELAY CONTROL

5

16BK/WT

ROOF A/C BLOWER STAGE 1 RELAY CONTROL

6

16WT

TEMPERATURE SENSOR SIGNAL

7

16BL

TEMPERATURE SENSOR SUPPLY VOLTAGE

8

16BR

TEMPERATURE SENSOR GROUND

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 73

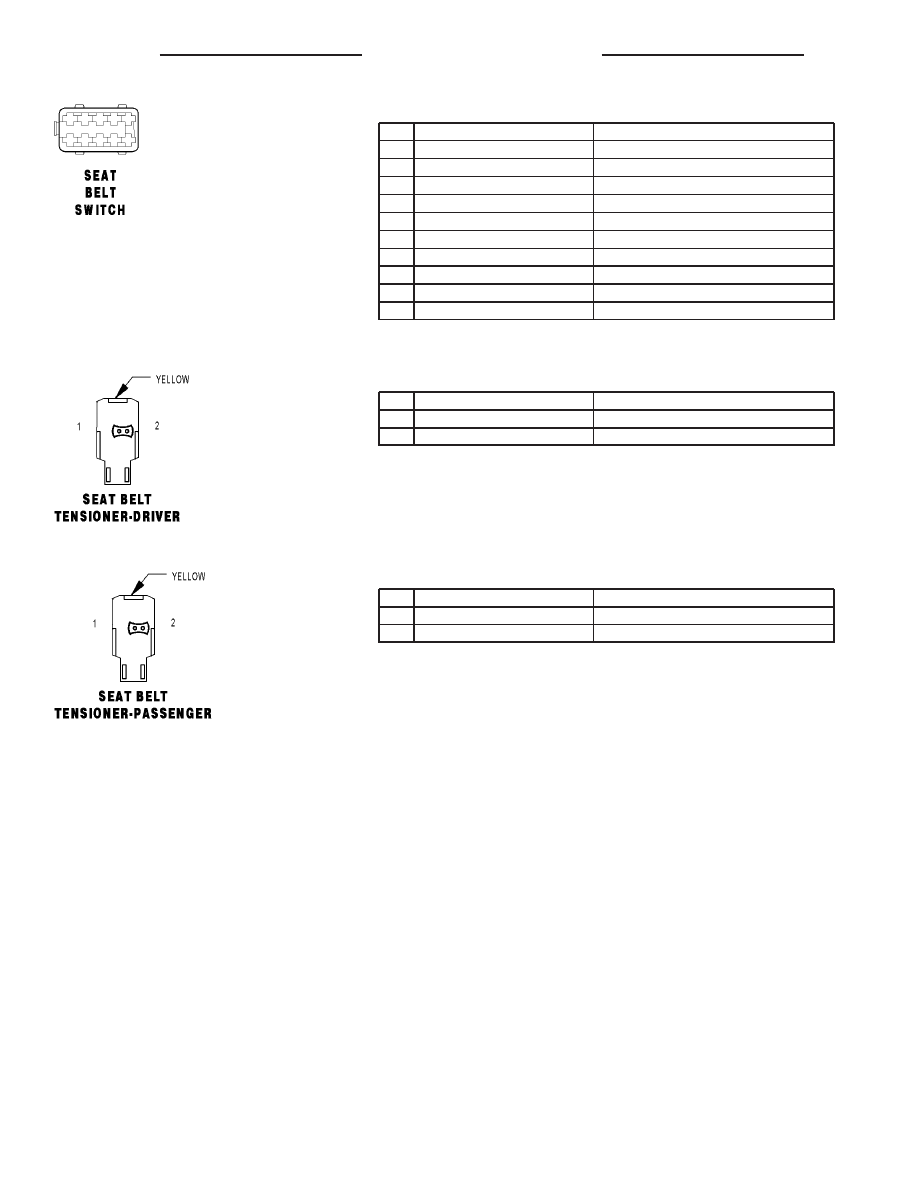

SEAT BELT SWITCH

CAV

CIRCUIT

FUNCTION

1

16BR

GROUND

2

20YL/RD

SEAT BELT SWITCH SIGNAL

3

-

-

4

-

-

5

-

-

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

SEAT BELT TENSIONER-DRIVER - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL

DRIVER SEAT BELT TENSIONER LINE 2

2

20BR/YL

DRIVER SEAT BELT TENSIONER LINE 1

SEAT BELT TENSIONER-PASSENGER - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL

PASSENGER SEAT BELT TENSIONER LINE 2

2

20BR

PASSENGER SEAT BELT TENSIONER LINE 1

8W - 80 - 74

8W-80 CONNECTOR PIN-OUTS

VA

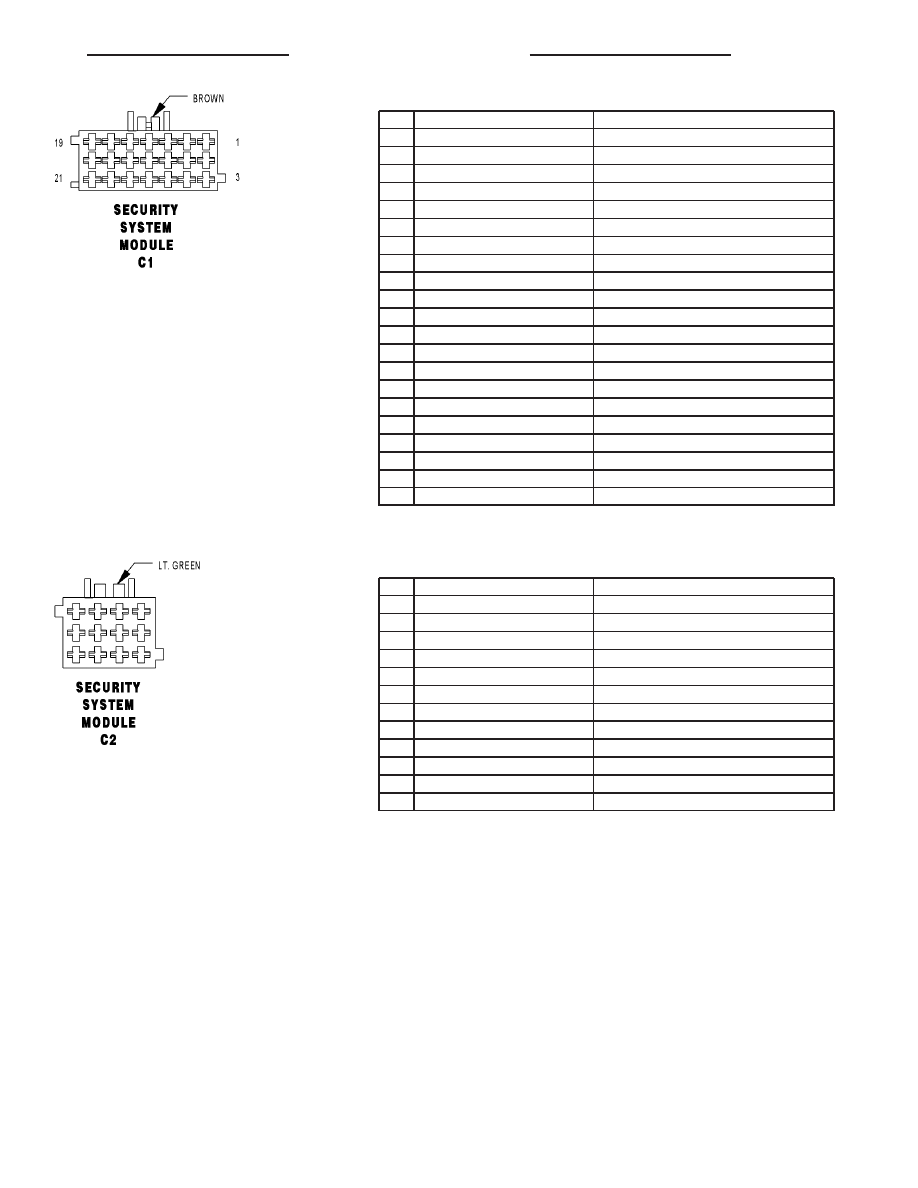

SECURITY SYSTEM MODULE C1 - BROWN

CAV

CIRCUIT

FUNCTION

1

16BK/WT

LEFT TURN SIGNAL

2

-

-

3

-

-

4

16BK/DG

RIGHT TURN SIGNAL

5

16BK/VT

FAN STAGE 1 RELAY

6

16WT/RD

WARM AIR AUXILIARY HEATER CONTROL

7

16RD/GY

FUSED B(+)

8

16BK/GY

FUSED OPTIONAL EQUIPMENT RELAY OUTPUT

9

18VT/DG

TOWING/INTRUSION SENSOR INDICATOR DRIVER

10

-

-

11

16BR/YL

FRONT COURTESY LAMPS CONTROL

12

16BR/WT

DOOR AJAR SWITCH SENSE

13

16RD/DG

FUSED B(+)

14

16BK/BL

HOOD AJAR SWITCH SENSE

15

18GY/WT

PANIC SWITCH SENSE

16

16BR

GROUND

17

18GY/BR

TOWING SENSOR SWITCH SENSE

18

18GY/YL

INTRUSION SENSOR SWITCH SENSE

19

-

-

20

16BK

DRIVER CYLINDER UNLOCK SENSE

21

16RD

DRIVER CYLINDER LOCK SENSE

SECURITY SYSTEM MODULE C2 - LT. GREEN

CAV

CIRCUIT

FUNCTION

1

16DG/YL

INTRUSION SENSOR INTERFACE

2

16GY/BL

WINDOW DEFOGGER-LEFT REAR OUTPUT

3

16GY

WINDOW DEFOGGER RELAY-RIGHT REAR OUTPUT

4

20DG/BK

INTRUSION SENSOR 1 SIGNAL

5

-

-

6

-

-

7

20GY/BK

INTRUSION SENSOR 2 SIGNAL

8

16GY/DG

K-CTM/SSM

9

18BK/BL

SIREN SIGNAL CONTROL

10

20DG/WT/BL

INTRUSION SENSOR 3 SIGNAL

11

16WT/BL

RKE INTERFACE

12

16WT/BL/RD

SECURITY SYSTEM INTERFACE

VA

8W-80 CONNECTOR PIN-OUTS
