Dodge Sprinter. Manual - part 177

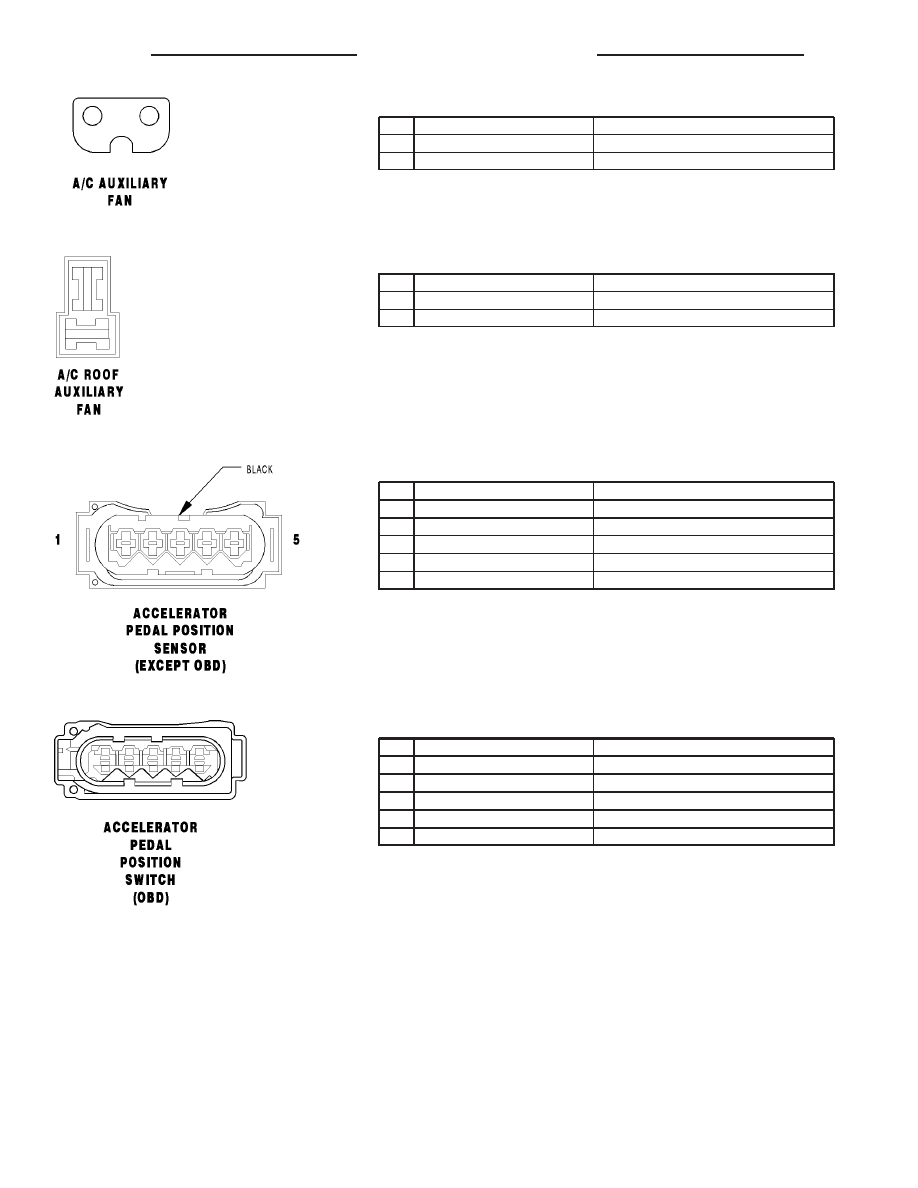

A/C AUXILIARY FAN

CAV

CIRCUIT

FUNCTION

1

14DG/BK

A/C AUXILIARY FAN RELAY OUTPUT

2

14BR

GROUND

A/C ROOF AUXILIARY FAN

CAV

CIRCUIT

FUNCTION

1

14BL

FUSED A/C ROOF AUXILIARY FAN RELAY OUTPUT

2

14BR

GROUND

ACCELERATOR PEDAL POSITION SENSOR (EXCEPT OBD) - BLACK

CAV

CIRCUIT

FUNCTION

1

18BL/RD

ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY

2

18BR/BL

ACCEL PEDAL POSITION SENSOR GROUND NO. 1

3

18BL/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1

4

18BR/GY

ACCEL PEDAL POSITION SENSOR GROUND NO. 2

5

18GY/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2

ACCELERATOR PEDAL POSITION SENSOR (OBD)

CAV

CIRCUIT

FUNCTION

1

18BL/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 1

2

18BR/GY

ACCEL PEDAL POSITION SENSOR GROUND NO. 2

3

18GY/DG

ACCEL PEDAL POSITION SENSOR SIGNAL NO. 2

4

18BL/RD

ACCEL PEDAL POSITION SENSOR 5 VOLT SUPPLY

5

18BR/BL

ACCEL PEDAL POSITION SENSOR GROUND NO. 1

8W - 80 - 4

8W-80 CONNECTOR PIN-OUTS

VA

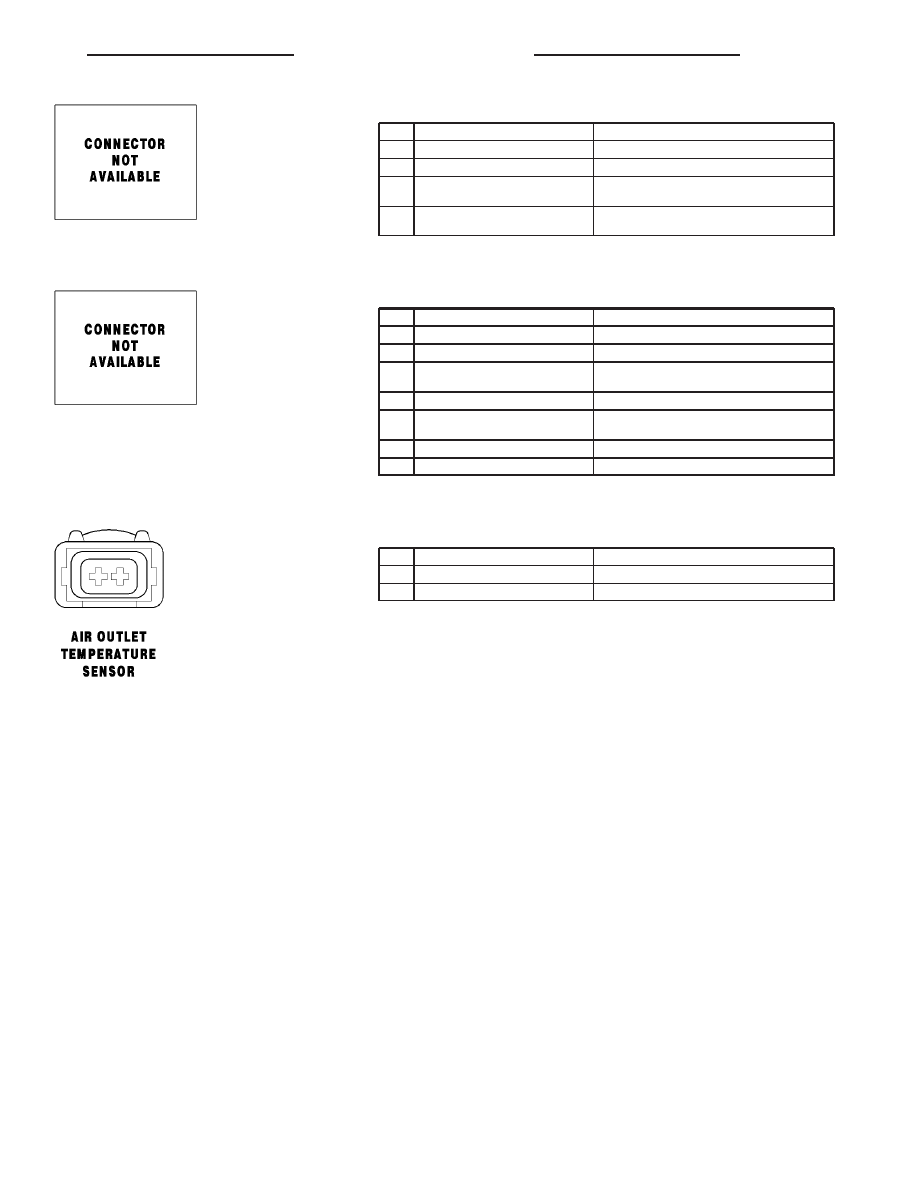

ADDITIONAL HEAT EXCHANGER

CAV

CIRCUIT

FUNCTION

A

12BR

GROUND

B

12RD/BL

AUXILIARY HEATER RELAY OUTPUT

C

16VT/BL

ADDITIONAL HEAT EXCHANGER CAV C TO HEAT EX-
CHANGER SWITCH CAV 7

D

16VT/YL

ADDITIONAL HEAT EXCHANGER CAV D TO HEAT EX-
CHANGER SWITCH CAV 4

ADDITIONAL HEAT EXCHANGER SWITCH

CAV

CIRCUIT

FUNCTION

1

16GY/DG/RD

LAMP DRIVER

3

16BK/BL/DG

FUSED IGNITION SWITCH OUTPUT

4

16VT/YL

ADDITIONAL HEAT EXCHANGER SWITCH CAV 4 TO
ADDITIONAL HEAT EXCHANGER CAV D

5

16BR

GROUND

7

16VT/BL

ADDITIONAL HEAT EXCHANGER SWITCH CAV 7 TO
ADDITIONAL HEAT EXCHANGER CAV C

8

16BK/BL/DG

FUSED IGNITION SWITCH OUTPUT

10

16BR

GROUND

AIR OUTLET TEMPERATURE SENSOR

CAV

CIRCUIT

FUNCTION

1

18BR/GY

AIR OUTLET TEMPERATURE SENSOR SIGNAL

2

18BR/BL

SENSOR GROUND

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 5

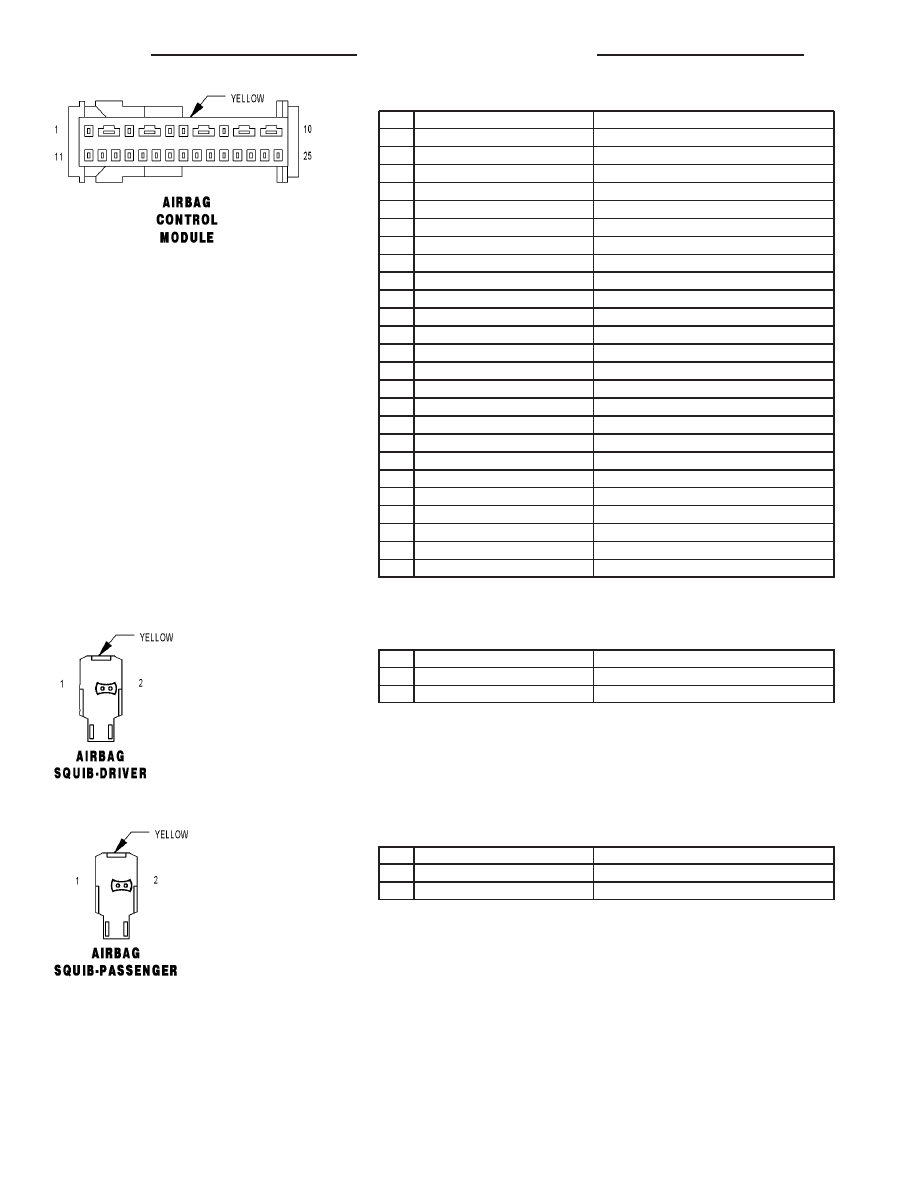

AIRBAG CONTROL MODULE - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL

DRIVER SEAT BELT TENSIONER LINE 2

2

20BR/YL

DRIVER SEAT BELT TENSIONER LINE 1

3

20BL

PASSENGER SEAT BELT TENSIONER LINE 2

4

20BR

PASSENGER SEAT BELT TENSIONER LINE 1

5

20BK

FUSED IGNITION SWITCH OUTPUT (RUN-START)

6

20BR

GROUND

7

20YL

AIRBAG WARNING INDICATOR DRIVER

8

-

-

9

20BK/RD

K-ACM

10

20DG

DRIVER AIRBAG SQUIB 1 LINE 2

11

20VT

DRIVER AIRBAG SQUIB 1 LINE 1

12

-

-

13

20BL/DG

PASSENGER AIRBAG SQUIB 1 LINE 2

14

20BR/DG

PASSENGER AIRBAG SQUIB 1 LINE 1

15

-

-

16

-

-

17

-

-

18

-

-

19

-

-

20

20DG

ENHANCED ACCIDENT REPORT DRIVER

21

-

22

-

23

-

24

-

25

-

AIRBAG SQUIB-DRIVER - YELLOW

CAV

CIRCUIT

FUNCTION

1

20DG

DRIVER AIRBAG SQUIB 1 LINE 2

2

20VT

DRIVER AIRBAG SQUIB 1 LINE 1

AIRBAG SQUIB-PASSENGER - YELLOW

CAV

CIRCUIT

FUNCTION

1

20BL/DG

PASSENGER AIRBAG SQUIB 1 LINE 2

2

20BR/DG

PASSENGER AIRBAG SQUIB 1 LINE 1

8W - 80 - 6

8W-80 CONNECTOR PIN-OUTS

VA

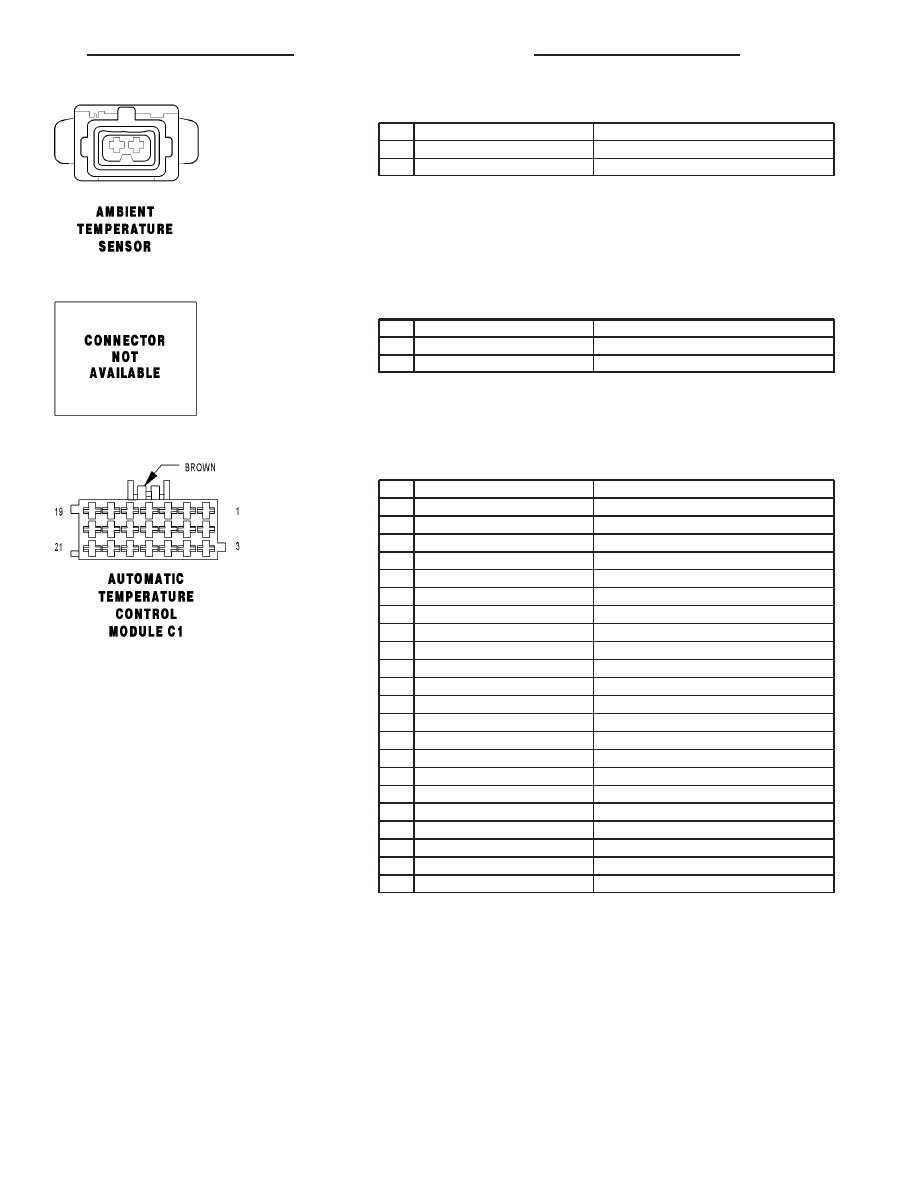

AMBIENT TEMPERATURE SENSOR

CAV

CIRCUIT

FUNCTION

1

20BL/DG

AMBIENT TEMPERATURE SENSOR SIGNAL (+)

2

20BR/DG

AMBIENT TEMPERATURE SENSOR SIGNAL RETURN

ASH RECEIVER LAMP

CAV

CIRCUIT

FUNCTION

1

18GY/DG/RD

LAMP DRIVER

3

18BR

GROUND

AUTOMATIC TEMPERATURE CONTROL MODULE C1 - BROWN

CAV

CIRCUIT

FUNCTION

1

16RD/BL

FUSED B(+)

2

18DG/RD (REST SYSTEM)

CIRCULATION PUMP CONTROL

3

18BK/RD

A/C AUXILIARY FAN RELAY HIGH SIDE CONTROL

4

16BL/YL

HEATER BOOSTER MODE

5

18BR/VT

WATER CYCLE VALVE CONTROL

6

20RD/BL

5 VOLT SUPPLY

7

18BK/YL

K-IC/ATC/HBM/CHM

8

20BL/VT

D(+) RELAY CONTROL

8

16RD/YL/WT

FUSED D(+) RELAY OUTPUT

9

16GY/DG/RD

LAMP DRIVER

10

16BL

CABIN HEATER CONTROL

11

16BK/BL/WT

RECIRCULATED AIR SOLENOID VALVE CONTROL

12

16BL/DG

A/C COMPRESSOR CLUTCH CONTROL

13

18BR/DG

EVAPORATOR TEMPERATURE SENSOR SIGNAL

14

-

-

15

16BR

GROUND

16

18BR/GY

AIR OUTLET TEMPERATURE SENSOR SIGNAL

17

20DG/WT

CAN C BUS (+)

18

18BR/BL

SENSOR GROUND

19

20BR/RD

REFRIGERANT PRESSURE SENSOR FEEDBACK

20

20DG

CAN C BUS (-)

21

16BK/BL/DG

FUSED IGNITION SWITCH OUTPUT

VA

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 7
