NOTE: For early builds, Ensure that grounding
spring (3) remains intact with cylinder head cover
(2).

43. FOR EARLY BUILDS Remove the cylinder head

cover (2)and grounding spring (3). (Refer to 9 -
ENGINE/CYLINDER

HEAD/CYLINDER

HEAD

COVER(S) - REMOVAL).

44. FOR EARLY BUILDS Disconnect the 3 injector

harness connectors at the rocker housing. Discon-
nect the wire harnesses from the injectors.

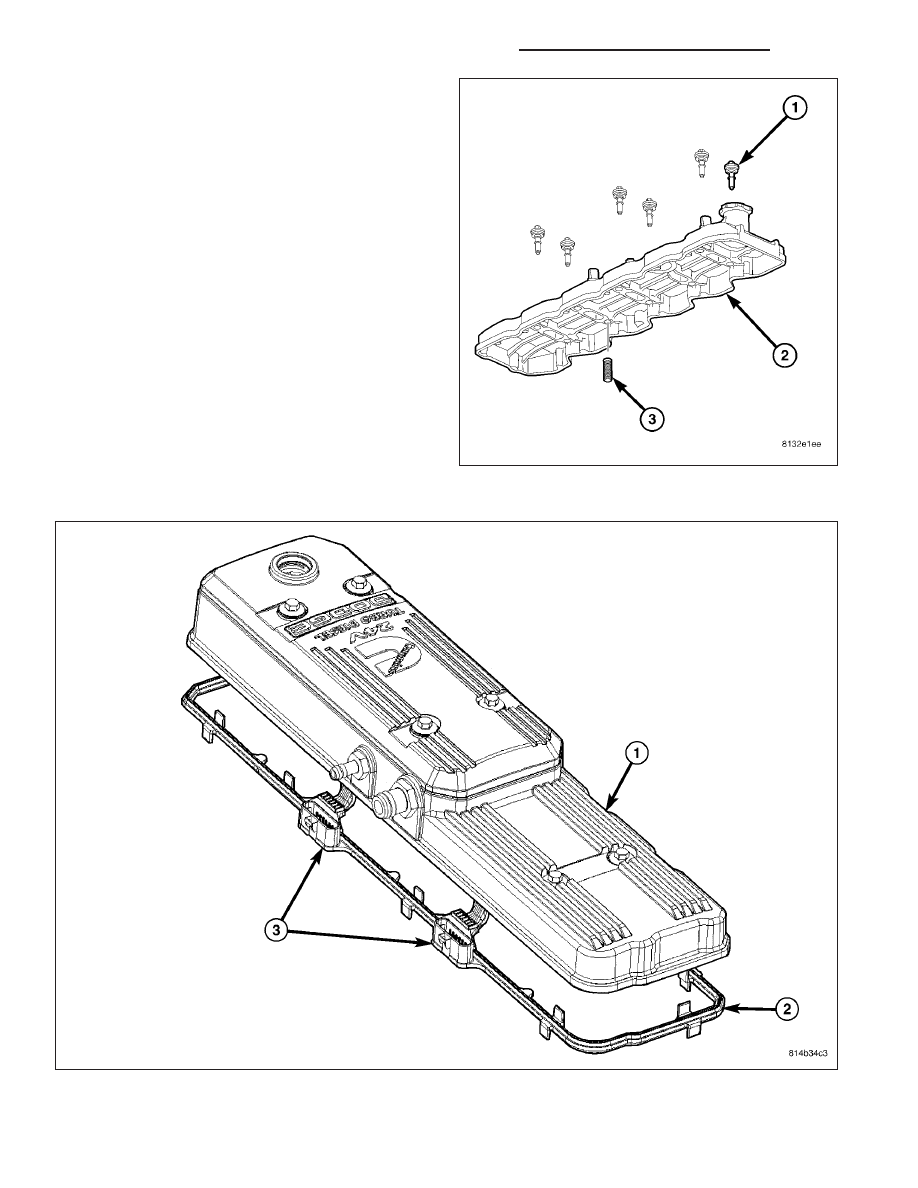

45. FOR LATE BUILDS Remove the cylinder head cover (1). (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER

HEAD COVER(S) - REMOVAL).

46. FOR LATE BUILDS Disconnect the wire harnesses from the injectors (3).

9 - 2542

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

47. FOR LATE BUILDS Remove the cylinder head cover carrier gasket (2).

48. Loosen #6 fuel line shield bolts and rotate shield out of the way.

49. Remove cylinder #5 and #6 high pressure fuel lines.

50. Remove the rear engine lift bracket.

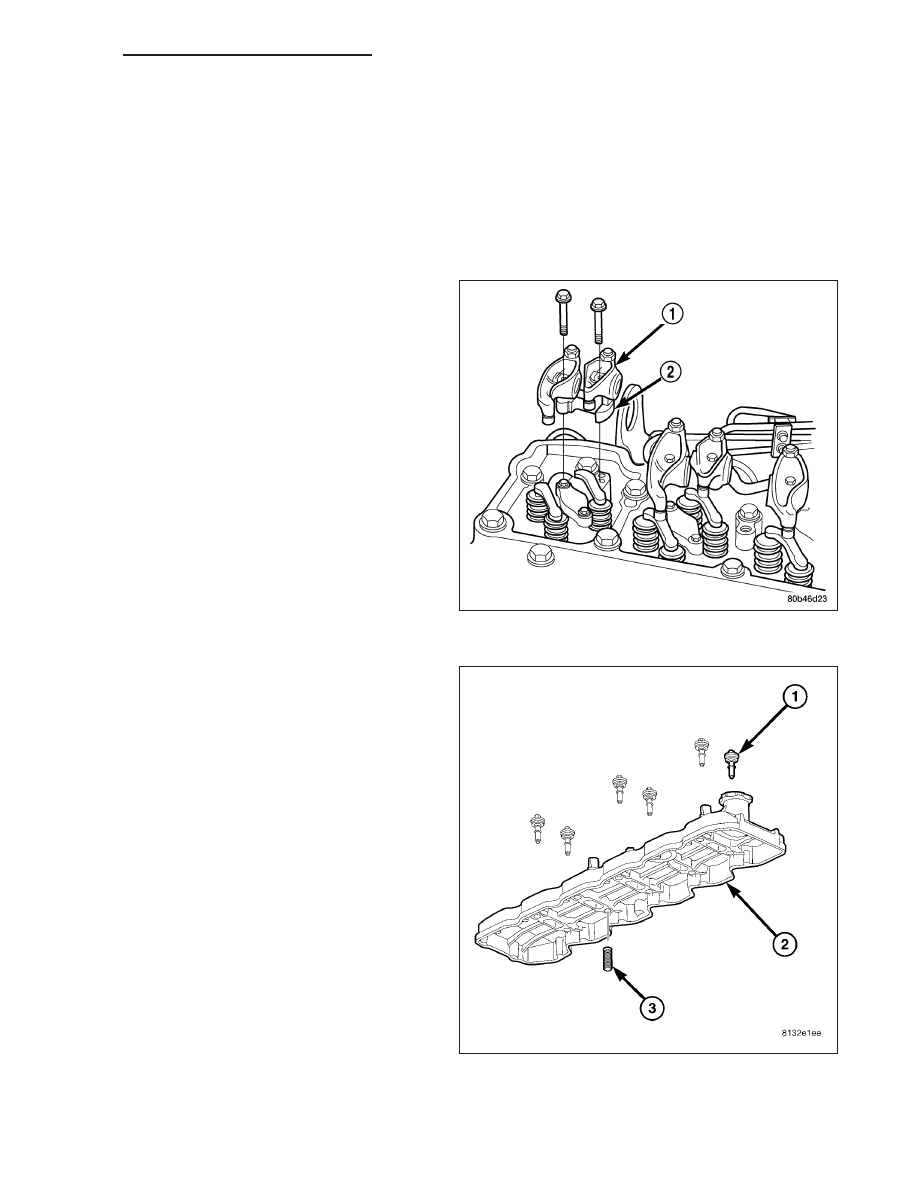

51. Remove cylinder #4, #5, and #6 intake and

exhaust rocker arms (1), pedestals (2), and push
tubes. Note the original location for re-assembly.

52. Remove the fuel connector tube nut and fuel con-

nector tube. Remove cylinder #5 and #6 fuel
injector.

53. Remove rocker housing.

54. Remove two cylinder head bolts (1) according to

the diagram and install Tool # 9009 (2). Torque
bolts to 105N·m (77ft. lbs.).

55. Loosen but do not remove engine mount through

bolts and nuts.

56. Disconnect hood support struts and position hood

out of the way.

57. Attach a chain with two hooks to the engine lift

brackets.

58. While keeping engine level, lift straight up out of

the mounts.

59. Rotate nose of engine upward and pull out of

chassis.

DR/DH

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

9 - 2543

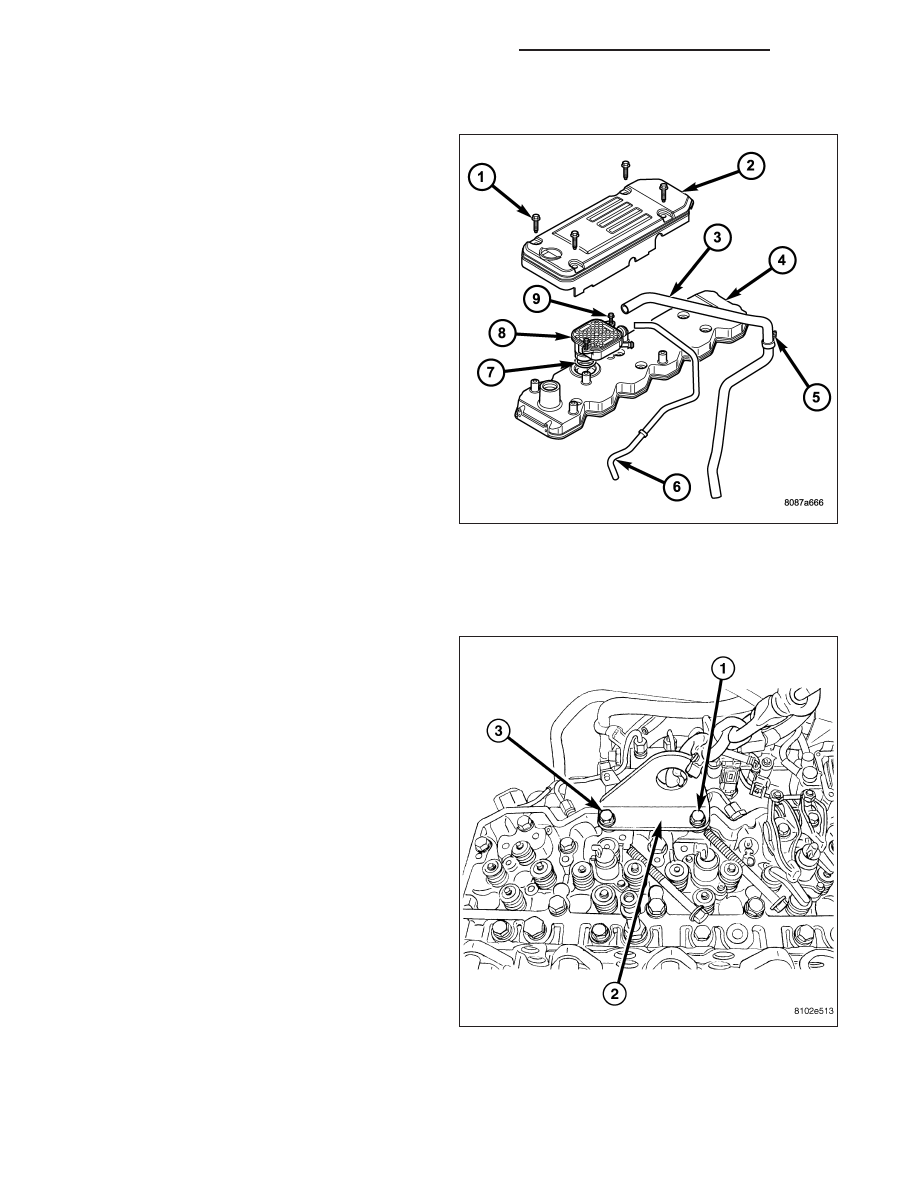

REMOVAL - CRANKCASE BREATHER - EARLY BUILD

1. Remove the oil fill cap.

2. Remove the breather cover bolts (1).

3. Remove breather cover (2).

4. Disconnect breather tube and lube oil drain tube

from breather.

5. Remove breather mounting bolts (9).

6. Remove breather from cylinder head cover.

INSTALLATION

INSTALLATION - ENGINE

1. Remove cylinder head bolts (1,3) according to the

diagram. Install special Tool 9009 (2). Torque bolts
to 105N·m (77ft. lbs.)

2. Lower engine into the engine compartment and

install the engine mount through bolts and nuts.

3. Tighten the mount through bolts and nuts to 88

N-m (65 ft-lbs) torque.

4. Remove the engine lifting device (Tool 9009).

5. Check cylinder head capscrew length and install

into cylinder head.

6. Torque in 4 steps to:

•

Step 1—Tighten to 70 N·m (52 ft. lbs.) torque.

•

Step 2—Back off 360°.

•

Step 3—Tighten to 105 N·m (77 ft. lbs.) torque.

•

Step 4—Rotate 90°.

7. Install rocker housing. Torque to 24 N-m (18 ft-lbs). Refer to (Refer to 9 - ENGINE/CYLINDER HEAD/CYLINDER

HEAD COVER(S) - INSTALLATION).

8. Replace injector o-ring and sealing washer on injectors #5 and #6. Install injectors and torque using the following

steps:

9 - 2544

ENGINE - 5.9L DIESEL - SERVICE INFORMATION

DR/DH

•

Step 1—Install injector hold-down capscrews and torque to 5 N·m (44 in. lbs.) torque.

•

Step 2—Loosen injector hold-down capscrews.

•

Step 3—Install HPC connector tube and nut. Torque nut to 15 N·m (11 ft. lbs.) torque.

•

Step 4—Torque injector hold-down capscrews to 10 N·m (89 in. lbs.) torque.

•

Step 5—Torque HPC connector tube nut to 50 N·m (37 ft. lbs.) torque.

9. Install rear engine lift bracket. Torque to 77 N-m (57 ft-lb).

10. Install #5 and #6 high pressure fuel lines. Follow correct torque sequence per section 14. Torque fuel line fit-

tings to 30 N-m (22 ft-lb). Torque brace capscrew and nut to 24 N-m (18 ft-lb).

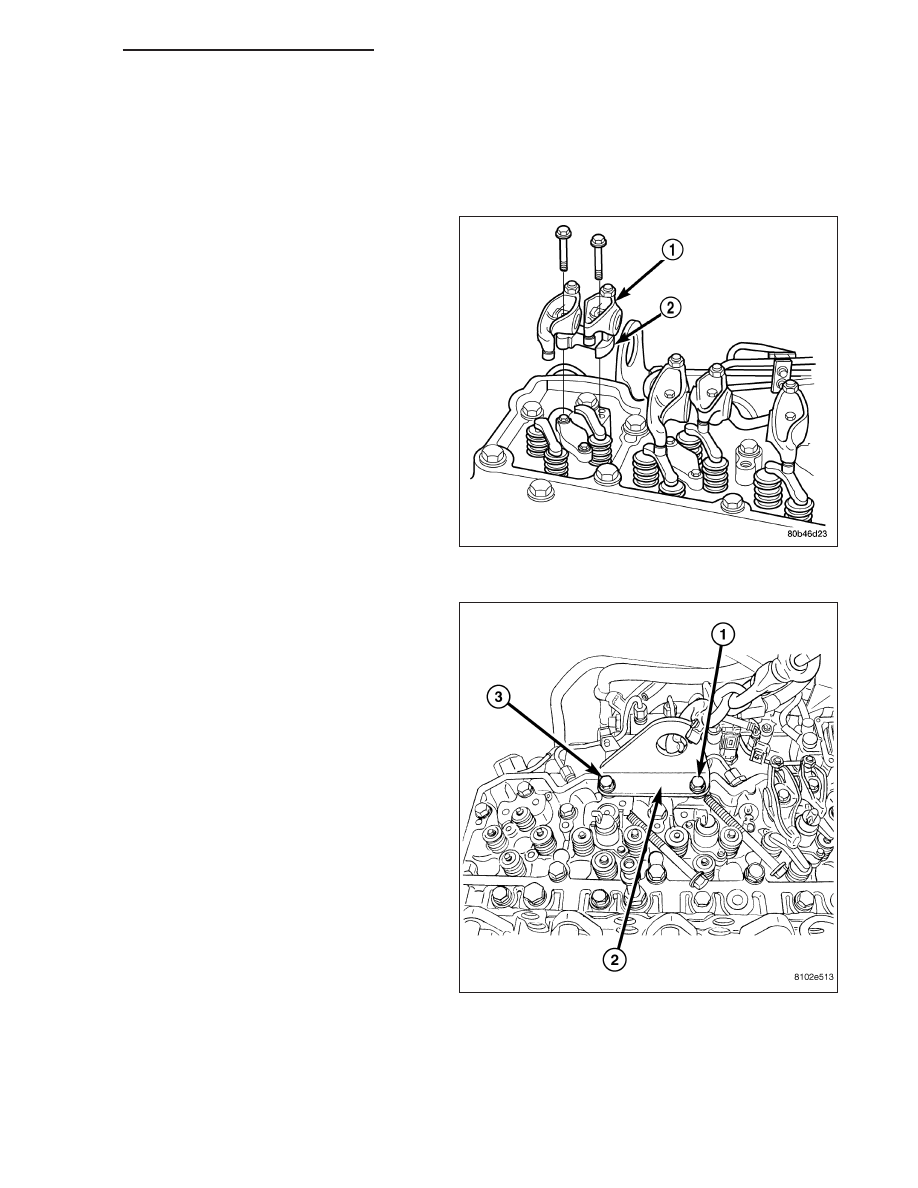

11. Install push tubes, rocker arms (1), and pedestals

(2) for cylinders #4, #5, and #6. Torque the mount-
ing bolts to 36 N-m (27 ft-lbs).

12. Reset valve lash on cylinders #4, #5, and #6.

Torque adjusting nuts to 24 N-m (18 ft-lbs).

NOTE: For early builds, Verify proper installation
of cylinder head cover ground spring (3) into cyl-
inder head cover (2).

13. Install cylinder head cover (2). Torque to 24 N-m

(18 ft-lbs). (Refer to 9 - ENGINE/CYLINDER
HEAD - INSTALLATION).

14. FOR EARLY BUILDS Connect breather tube and

lube oil drain tube to breather housing cover.
Install breather cover. Torque capscrews to 24
N-m (18 ft-lbs)
