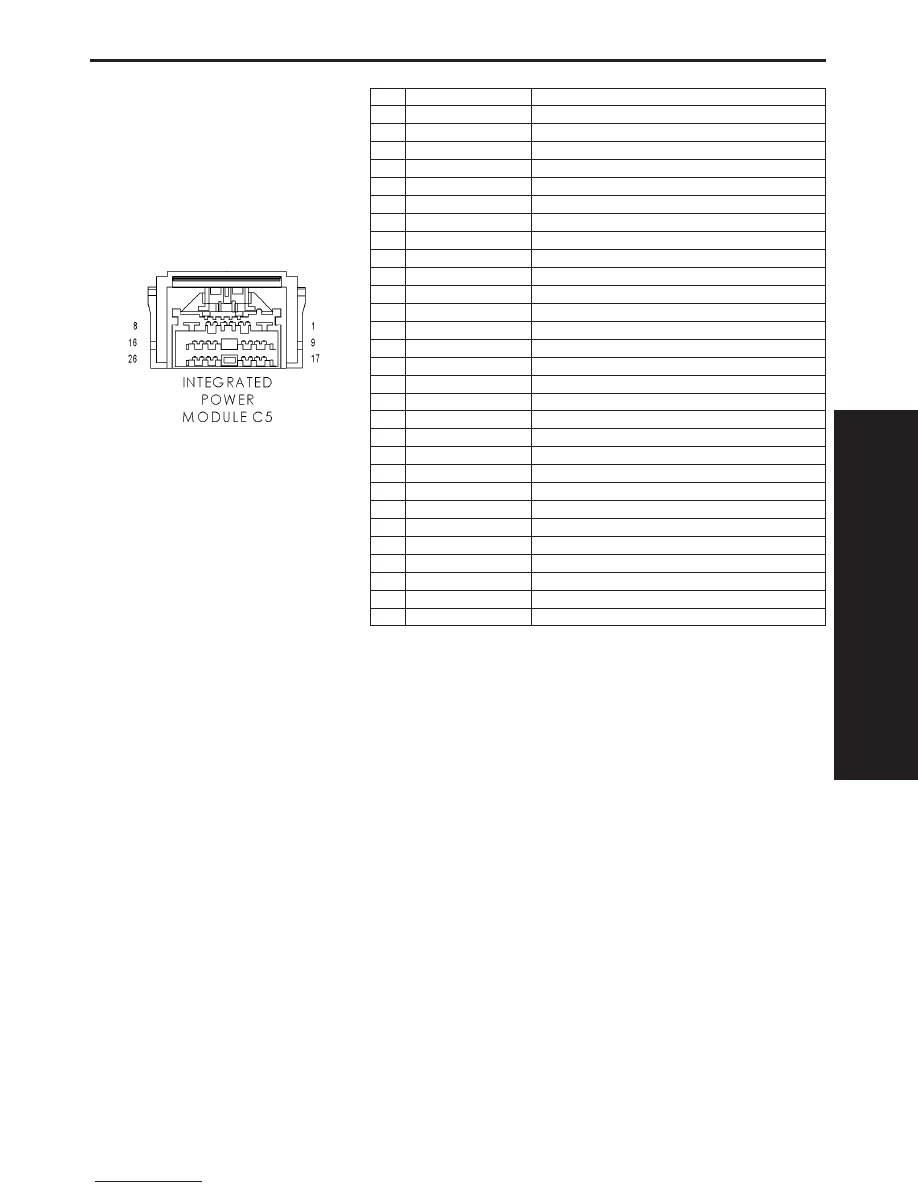

INTEGRATED POWER MODULE C5 - 26 WAY

CAV

CIRCUIT

FUNCTION

1

F922 16PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN)

2

F941 20PK/LG (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

2

Z912 20BK (GAS)

GROUND

3

-

-

4

L10 18WT/GY

FUSED IGNITION SWITCH OUTPUT (RUN)

5

-

-

6

-

-

7

-

-

8

Z920 12BK

GROUND

9

C110 20DB/LB

DEFOGGER RELAY CONTROL

10

-

-

11

C13 20LB/OR

A/C CLUTCH RELAY CONTROL

12

-

-

13

-

-

14

Z114 20BK/LG (DIESEL)

GROUND

14

K173 18BR/VT (NGC)

CONDENSER FAN RELAY CONTROL

15

F202 20PK/GY (DIESEL)

FUSED IGNITION SWITCH OUTPUT (RUN-START)

15

A16 16RD/BR (NGC)

FUSED B(+)

16

T515 20YL/DB

TRANSMISSION CONTROL RELAY CONTROL

17

C16 16DB/GY

HEATED MIRROR RELAY OUTPUT

18

C3 20DB/YL

A/C CLUTCH RELAY OUTPUT

19

-

-

20

-

-

21

C110 20DB/LB

DEFOGGER RELAY CONTROL

22

W4 16BR/OR

WIPER RELAY HIGH SPEED OUTPUT

23

F100 18PK/VT

FUSED IGNITION SWITCH OUTPUT (RUN)

24

F201 18PK/OR

FUSED IGNITION SWITCH OUTPUT (RUN)

25

-

-

26

F504 20GY/PK

FUSED IGNITION SWITCH OUTPUT (RUN)

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

593

CONNECTOR PINOUTS

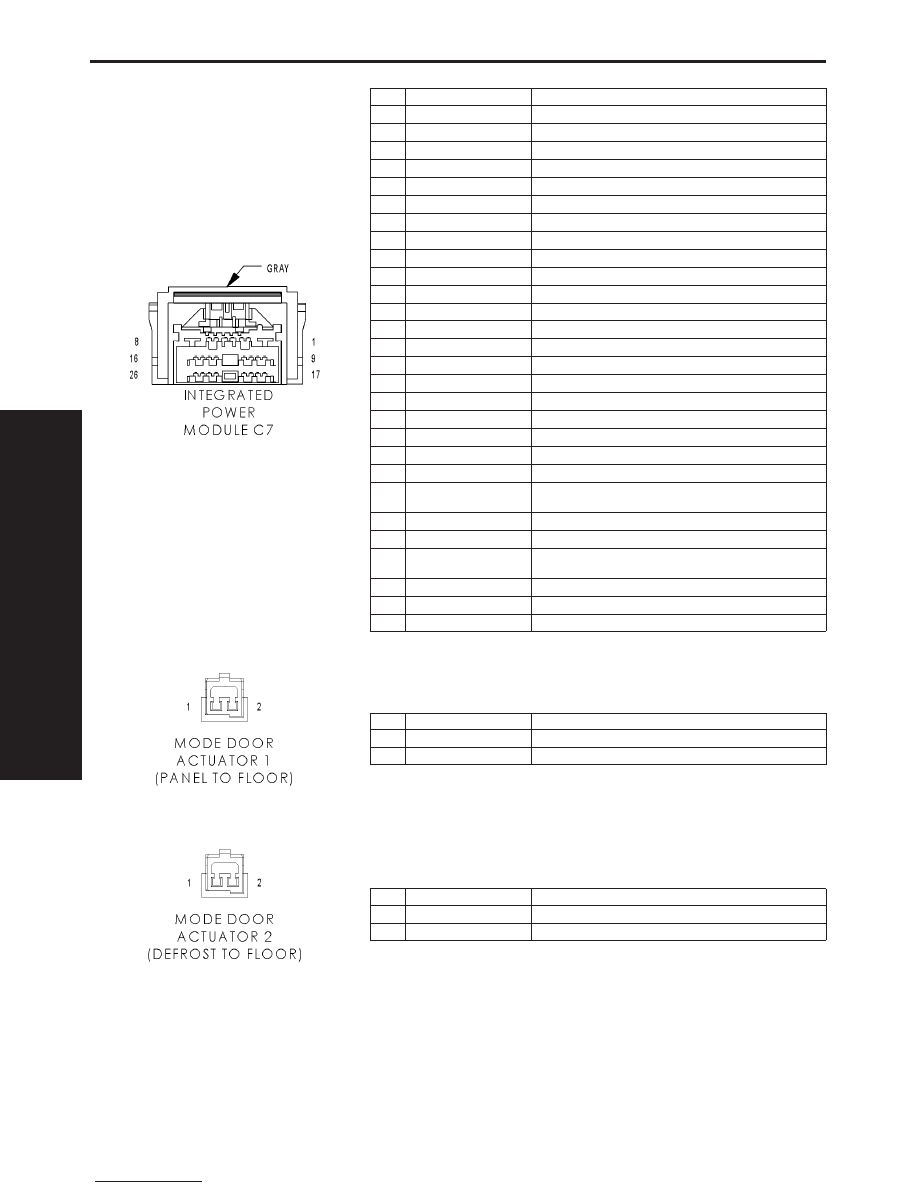

INTEGRATED POWER MODULE C7 - GRAY 26 WAY

CAV

CIRCUIT

FUNCTION

1

T750 14YL/GY

STARTER MOTOR RELAY OUTPUT

2

W3 16BR/WT

WIPER RELAY LOW SPEED OUTPUT

3

F983 20PK/YL

FUSED IGNITION SWITCH OUTPUT (RUN-ACC)

4

A930 18RD

FUSED B(+)

5

-

-

6

L43 18WT/DB

LEFT LOW BEAM OUTPUT

7

L34 18WT/GY

RIGHT HIGH BEAM OUTPUT

8

-

-

9

A109 16OR/RD (GAS)

FUEL PUMP RELAY OUTPUT

10

-

-

11

K51 20BR/WT (GAS)

ASD RELAY CONTROL

13

-

-

14

-

-

15

L33 18WT/LG

LEFT HIGH BEAM OUTPUT

16

-

-

16

A72 18RD/OR

ADJUSTABLE PEDAL RELAY OUTPUT

17

-

-

17

C15 16DB/WT

REAR WINDOW DEFOGGER RELAY OUTPUT

18

-

-

19

K31 20BR

FUEL PUMP RELAY CONTROL

20

-

-

20

L89 18WT/YL (FOG
LAMPS)

FOG LAMP RELAY OUTPUT

21

T751 16YL

FUSED IGNITION SWITCH OUTPUT (START)

22

L44 18WT/TN

RIGHT LOW BEAM OUTPUT

23

T41 20YL/DB (EXCEPT
NGC)

TRS T41 SENSE

23

T752 20DG/OR (NGC)

STARTER RELAY CONTROL

24

A944 20RD

FUSED B(+)

26

-

-

MODE DOOR ACTUATOR 1 (PANEL TO FLOOR) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C801 20DB/OR

MODE DOOR 1 DRIVER

MODE DOOR ACTUATOR 2 (DEFROST TO FLOOR) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C29 20DB

MODE DOOR 2 DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

594

CONNECTOR PINOUTS

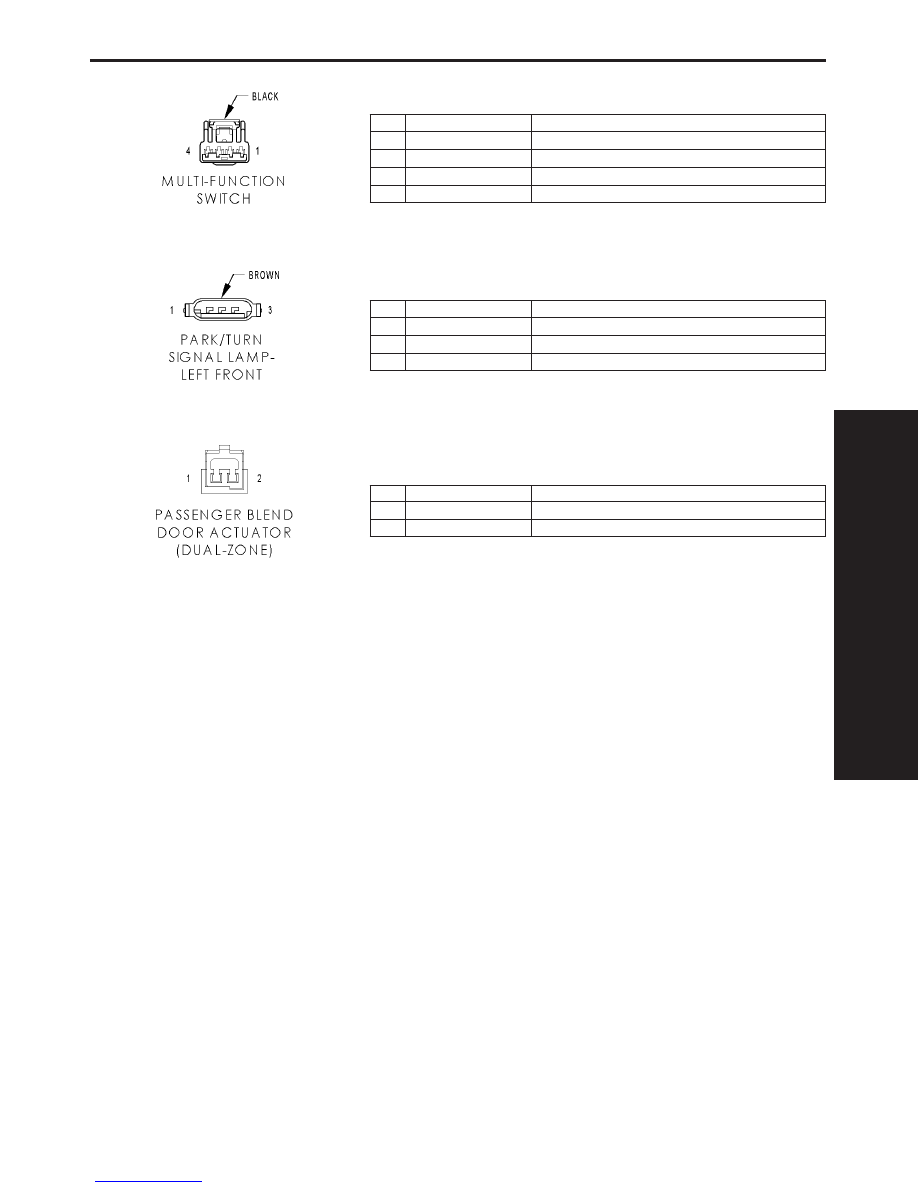

MULTI-FUNCTION SWITCH - BLACK 4 WAY

CAV

CIRCUIT

FUNCTION

1

G194 20VT/LG

WASH/BEAM SELECT SWITCH SIGNAL

2

L900 20WT/YL

WIPER/TURN/BEAM SELECT SWITCH RETURN

3

L12 20WT/OR

TURN LAMPS SWITCH SIGNAL

4

W52 20BR/YL

INTERMITTENT WIPER SWITCH SIGNAL

PARK/TURN SIGNAL LAMP-LEFT FRONT - BROWN 3 WAY

CAV

CIRCUIT

FUNCTION

1

L61 18WT/LG

LEFT FRONT TURN LAMP DRIVER

2

L7 18WT/YL

FUSED PARK LAMP RELAY OUTPUT

3

Z377 18BK/BR

GROUND

PASSENGER BLEND DOOR ACTUATOR (DUAL-ZONE) - 2 WAY

CAV

CIRCUIT

FUNCTION

1

C34 20DB/LB

COMMON DOOR DRIVER

2

C33 20LB/BR

PASSENGER BLEND DOOR DRIVER

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

595

CONNECTOR PINOUTS

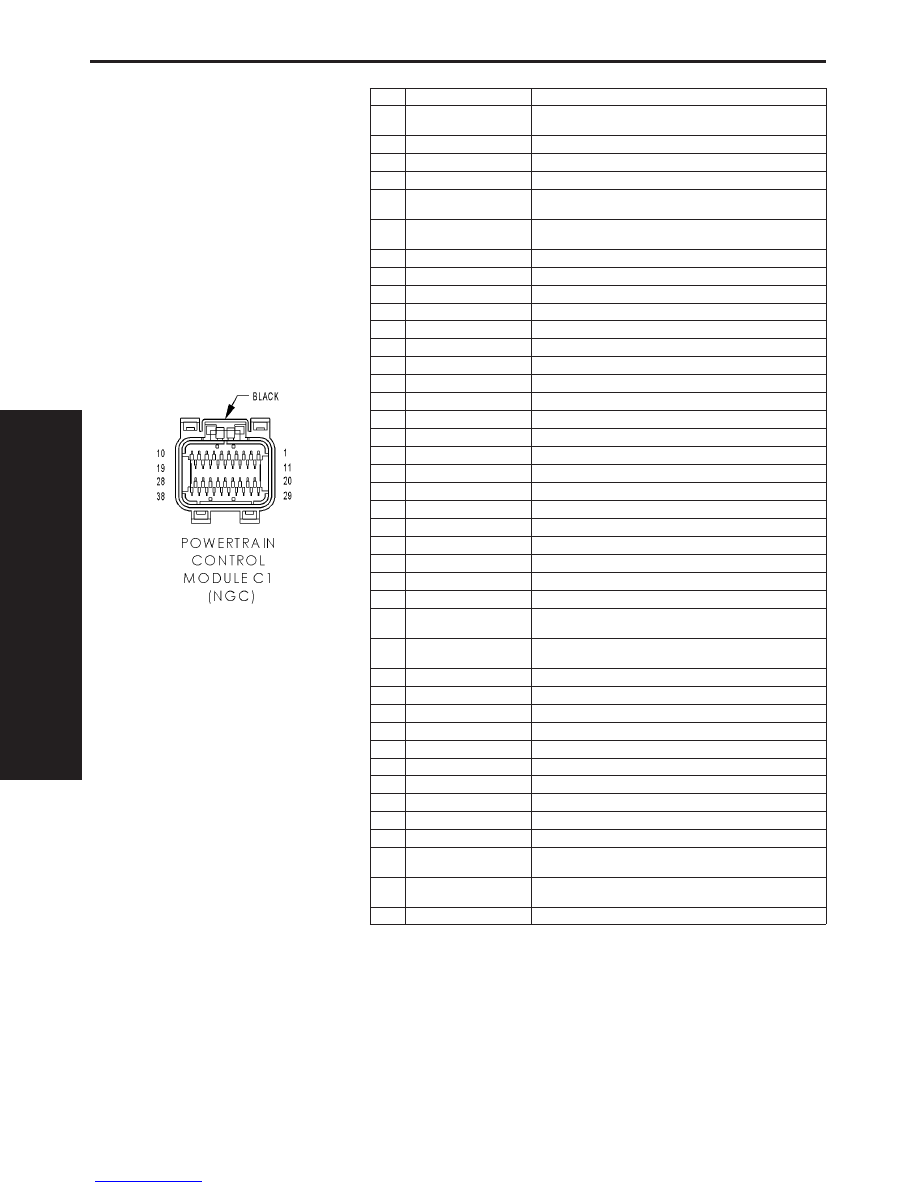

POWERTRAIN CONTROL MODULE C1 (NGC) - BLACK 38 WAY

CAV

CIRCUIT

FUNCTION

1

K98 18DB/YL (EXCEPT
3.7L)

COIL CONTROL NO. 8

2

-

-

3

K97 18BR/YL (4.7L)

COIL CONTROL NO. 7

3

K97 18BR (5.7L)

COIL CONTROL NO. 7

4

K28 18BR/LB (EXCEPT
3.7L)

INJECTOR CONTROL NO. 8

5

K26 18BR/YL (EXCEPT
3.7L)

INJECTOR CONTROL NO. 7

6

-

-

7

-

-

8

B222 20DG/WT

VEHICLE SPEED SIGNAL NO. 2

9

Z130 16BK/BR

GROUND

10

-

-

11

F202 20PK/GY

FUSED IGNITION SWITCH OUTPUT (RUN-START)

12

F1 16PK/WT

FUSED IGNITION SWITCH OUTPUT (OFF-RUN-START)

13

B22 20DG/YL

VEHICLE SPEED SIGNAL NO. 1

14

-

-

15

-

-

16

-

-

17

-

-

18

Z131 16BK/DG

GROUND

19

-

-

20

G6 18VT/GY

OIL PRESSURE SIGNAL

21

C918 18BK/LB

A/C PRESSURE SIGNAL

22

G31 18VT/LG

AAT SIGNAL

23

-

-

24

-

-

25

D20 20WT/LG (5.7L)

SCI RECEIVE (PCM)

25

D20 17WT/LG (EXCEPT
5.7L)

SCI RECEIVE (PCM)

26

D16 18WT/OR (EXCEPT
3.7L M/T)

SCI RECEIVE (TCM)

27

F856 18YL/PK

5 VOLT SUPPLY

28

-

-

29

A919 20RD

FUSED B(+)

30

T751 16YL

FUSED IGNITION SWITCH OUTPUT (START)

31

K141 18DB/YL

O2 1/2 SIGNAL

32

K902 18BR/DG

O2 RETURN (UP)

33

K243 18BR

O2 2/2 SIGNAL

34

-

-

35

-

-

36

D21 20WT/BR (5.7L)

SCI TRANSMIT (PCM)

36

D21 18WT/BR (EXCEPT
5.7L)

SCI TRANSMIT (PCM)

37

D15 18WT/DG (EXCEPT
3.7L)

SCI TRANSMIT (TCM)

38

D25 20WT/VT

PCI BUS

C

O
N
N

E

C

T

O

R

P

I

N
O
U

T
S

596

CONNECTOR PINOUTS
