5.

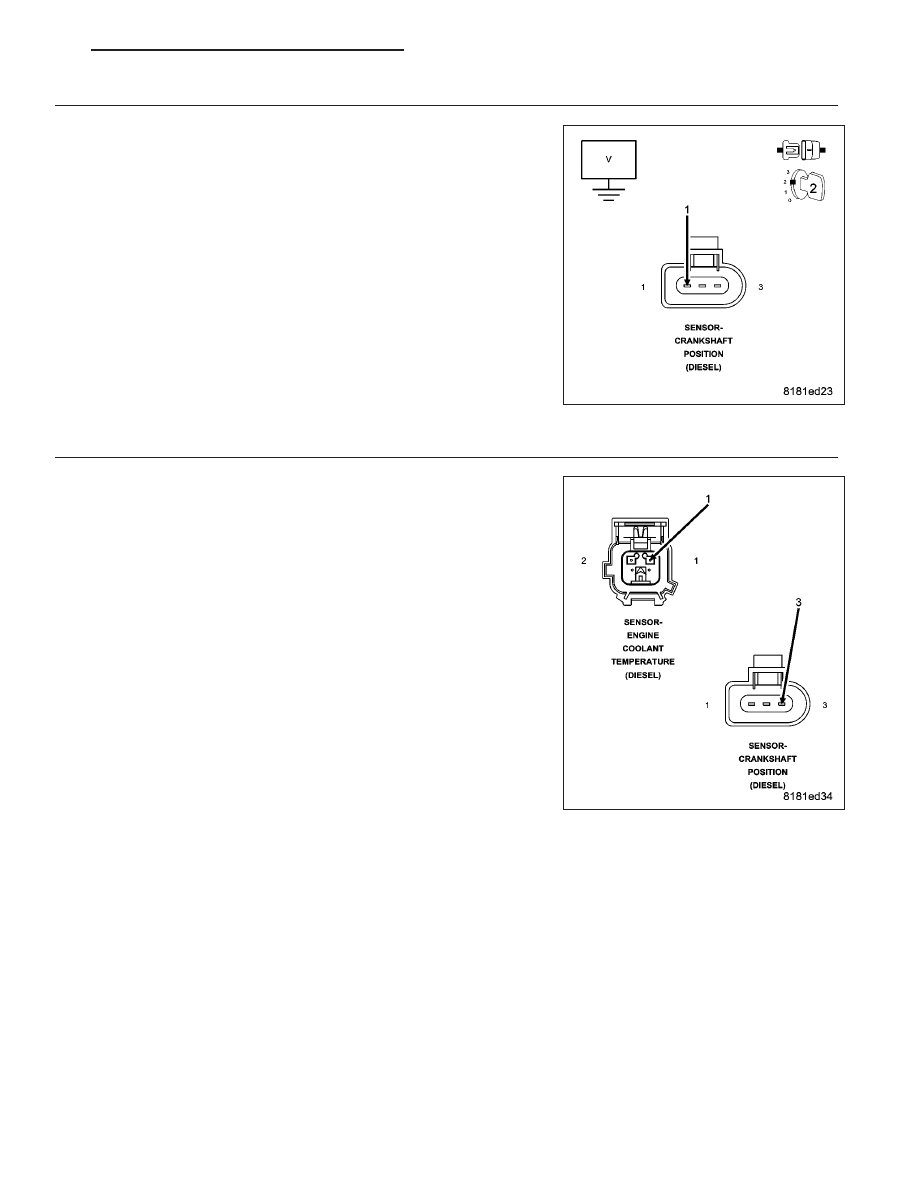

CHECKING (K853) CRANKSHAFT POSITION SENSOR 5-VOLT SUPPLY CIRCUIT

Measure the voltage of the (K853) CKP Sensor 5-Volt Supply circuit at
the CKP Sensor harness connector.

Select the appropriate voltage reading.

Voltage is above 5.4 volts.

Repair the (K853) CKP 5-Volt Supply circuit for a short to
voltage.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

Voltage is between 4.7 and 5.4 volts.

Go To 6

Voltage is below 4.7 volts.

Go To 9

6.

(K925) CRANKSHAFT POSITION SENSOR GROUND CIRCUIT OPEN

Turn the ignition off.

Connect one end of a jumper wire to the (K2) ECT Sensor signal circuit
in the ECT Sensor harness connector.

Connect the other end of the jumper wire to the (K925) CKP Sensor
Ground circuit in the Crankshaft Position Sensor harness connector.

Turn the ignition on.

With the scan tool in Engine, Sensors, read the Engine Coolant Temp
volts.

Is the voltage below 0.5 volt?

Yes

>> Go To 8

No

>> Go To 7

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1079

7.

(K925) CRANKSHAFT POSITION SENSOR GROUND CIRCUIT OPEN

Turn the ignition off.

Disconnect the ECM harness connector.

Measure the resistance of the (K925) CKP Sensor Ground circuit
between the CKP Sensor harness connector and the ECM harness con-
nector.

Is the resistance below 10.0 ohms?

Yes

>> Replace and program the ECM in accordance with the Ser-

vice Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Repair the (K925) CKP Sensor Ground circuit for an open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

8.

DAMAGED CRANKSHAFT POSITION SENSOR OR CRANKSHAFT

Remove the CKP Sensor.

Inspect the CKP Sensor for conditions such as loose mounting screws, damage, or cracks.

Inspect the Crankshaft for conditions such as damage, debris or cracked teeth.

Is there any evidence of these conditions?

Yes

>> Repair as necessary.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

No

>> Replace the Crankshaft Position Sensor in accordance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 - ENGINE - DIAGNOSIS AND TESTING)

9 - 1080

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

PM

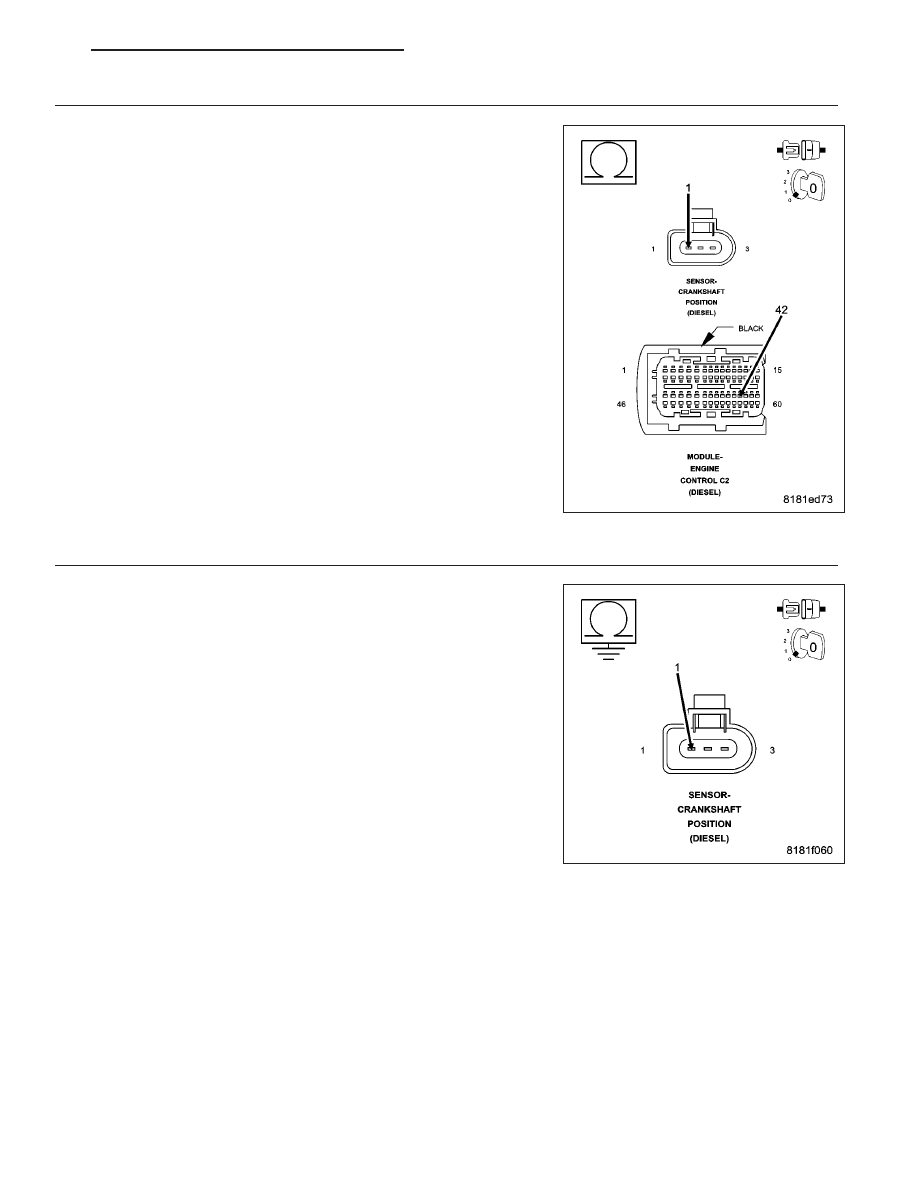

9.

(K853) CRANKSHAFT POSITION SENSOR 5-VOLT SUPPLY CIRCUIT OPEN

Turn the ignition off.

Disconnect the ECM harness connector.

Measure the resistance of the (K853) CKP Sensor 5-Volt Supply circuit
between the ECM harness connector and the CKP Sensor harness con-
nector.

Is the resistance below 10.0 ohms?

Yes

>> Go To 10

No

>> Repair the (K853) CKP Sensor 5-Volt Supply circuit for an

open.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

10.

(K853) CRANKSHAFT POSITION SENSOR 5-VOLT SUPPLY CIRCUIT SHORTED TO GROUND

Measure the resistance between ground and the (K853) CKP Sensor
5-Volt Supply circuit at the CKP Sensor harness connector.

Is the resistance above 1000 ohms?

Yes

>> Go To 11

No

>> Repair the (K853) CKP Sensor 5-Volt Supply circuit for a

short to ground.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

PM

ENGINE ELECTRICAL DIAGNOSTICS - DIESEL

9 - 1081

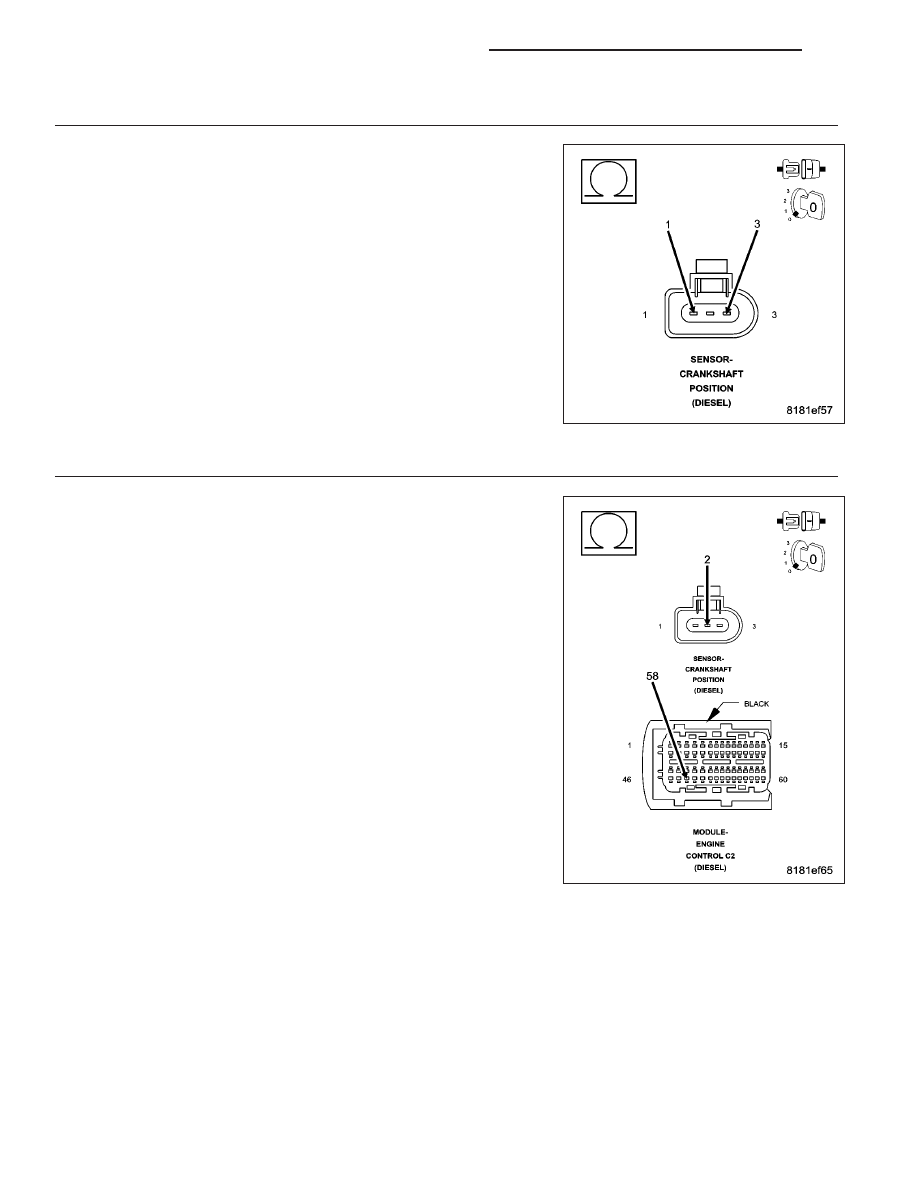

11.

(K853) CRANKSHAFT POSITION SENSOR 5-VOLT SUPPLY CIRCUIT SHORTED TO THE (K925) CKP
SENSOR GROUND CIRCUIT

Measure the resistance between the (K853) CKP Sensor 5-Volt Supply
circuit and the (K925) CKP Sensor Ground circuit at the CKP Sensor
harness connector.

Is the resistance above 1000 ohms?

Yes

>> Replace and program the Engine Control Module in accor-

dance with the Service Information.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

No

>> Repair the (K853) CKP Sensor 5-Volt Supply circuit and

(K925) CKP Sensor Ground circuits for a short together.

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)

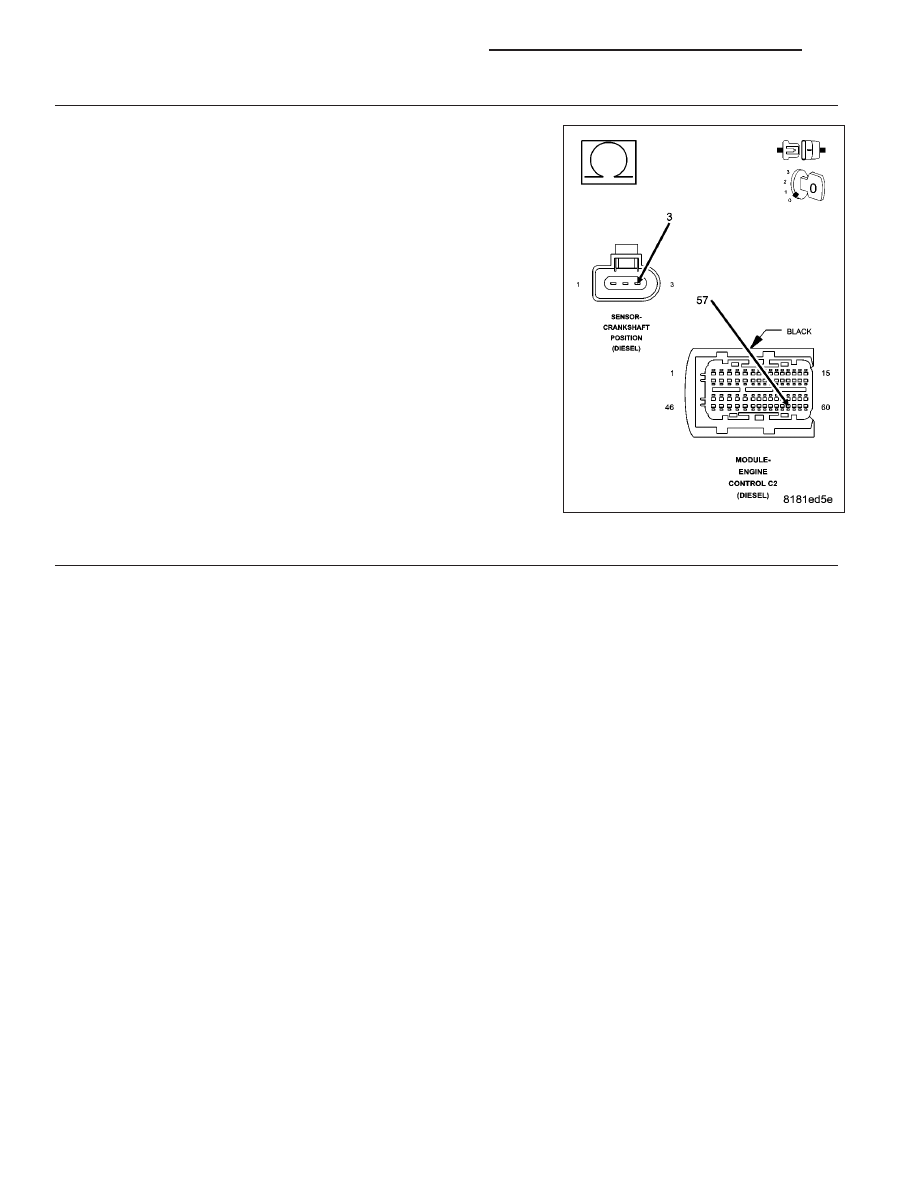

12.

(K24) CRANKSHAFT POSITION SENSOR SIGNAL CIRCUIT OPEN

Turn the ignition off

Disconnect the ECM harness connector.

Measure the resistance of the (K24) CKP Sensor Signal circuit between
the ECM harness connector and the CKP Sensor harness connector.

Is the resistance below 10.0 ohms?

Yes

>> Go To 13

No

>> Repair the (K24) CKP Sensor Signal circuit for an open

Perform the ECM Verification Test Ver. 1. (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING)
