P2128-ACCELERATOR PEDAL POSITION SENSOR 2 CIRCUIT HIGH

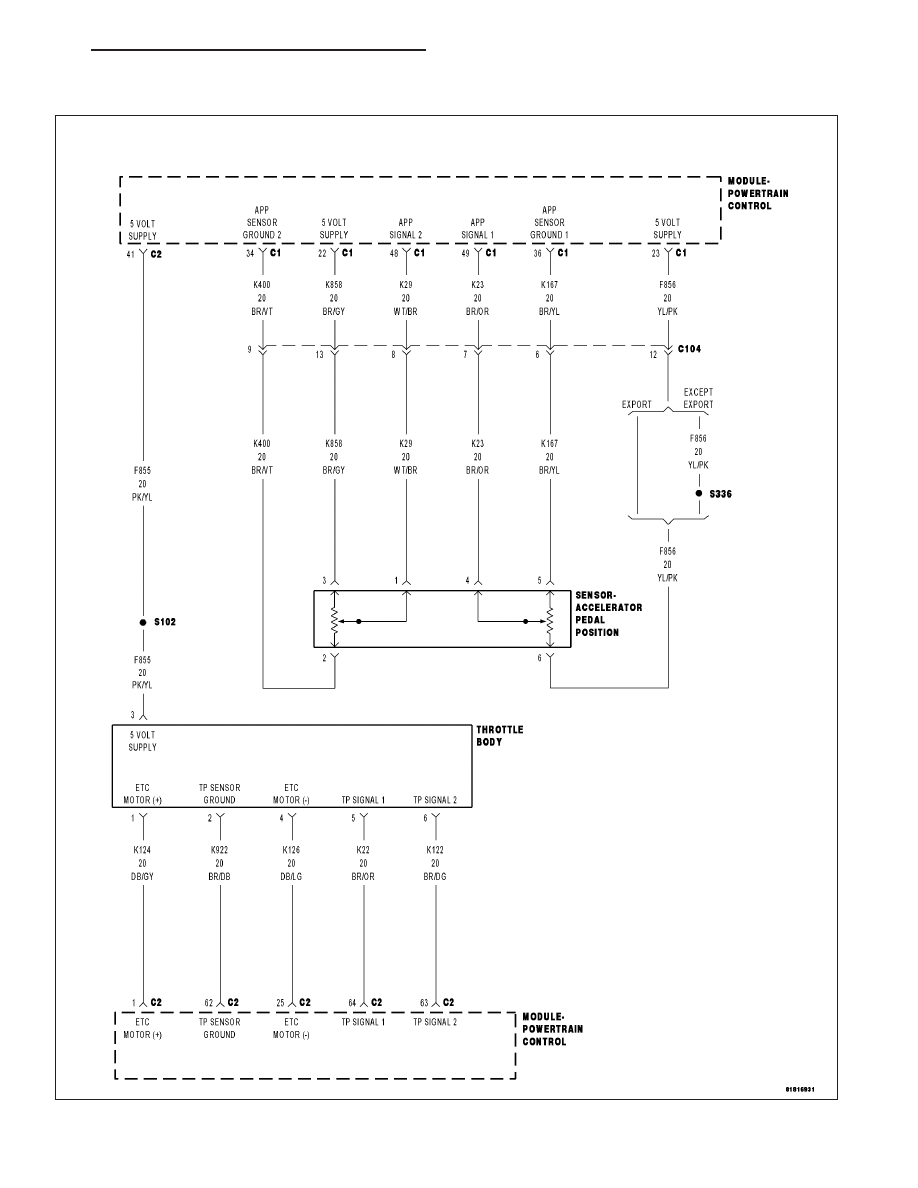

For a complete wiring diagram Refer to Section 8W

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 799

•

When Monitored:
With the ignition on and battery voltage greater than 10.4 volts.

•

Set Condition:
The PCM detects that the (K29) APP Signal 2 circuit is shorted high.

Possible Causes

INTERMITTENT DTC

(K858) 5 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE

(K29) APP SIGNAL 2 CIRCUIT SHORTED TO VOLTAGE

(K29) APP SIGNAL 2 CIRCUIT SHORTED TO THE (K858) 5 VOLT SUPPLY CIRCUIT

(K29) APP SIGNAL 2 CIRCUIT SHORTED TO THE (K856) 5 VOLT SUPPLY CIRCUIT

(K29) APP SIGNAL 2 CIRCUIT OPEN OR HIGH RESISTANCE

(K400) SENSOR GROUND CIRCUIT OPEN OR HIGH RESISTANCE

ACCELERATOR PEDAL POSITION SENSOR

POWERTRAIN CONTROL MODULE (PCM)

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding. (Refer to 9 - ENGINE -
DIAGNOSIS AND TESTING)

Diagnostic Test

1.

DTC IS ACTIVE

Ignition on, engine not running.

NOTE: Diagnose and repair any system voltage or sensor supply voltage DTCs before continuing with this
test.
With the scan tool, select View DTCs.

Is the status Active for this DTC?

Yes

>> Go to 2

No

>> Refer to the *CHECKING FOR AN INTERMITTENT DTC Diagnostic Procedure. (Refer to 9 - ENGINE -

DIAGNOSIS AND TESTING)

2.

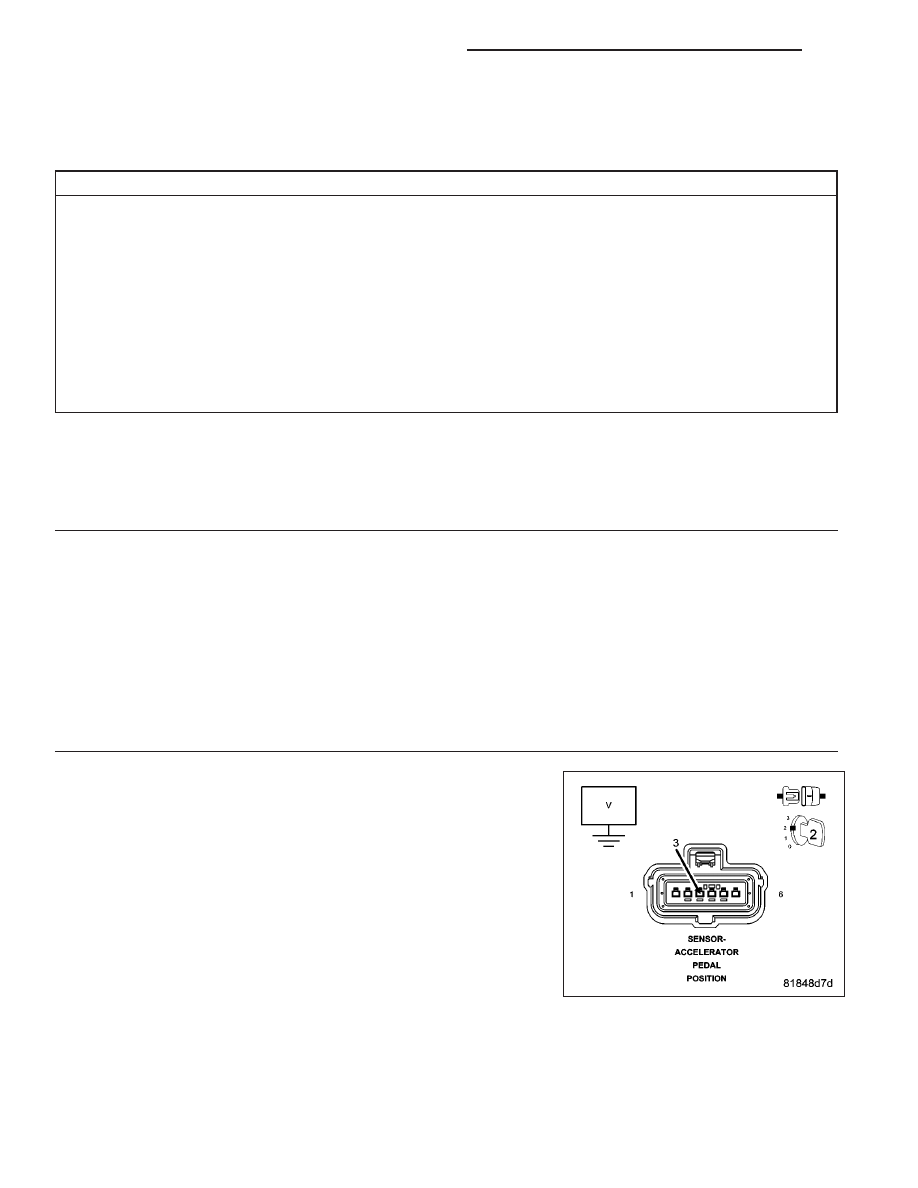

(K858) 5 VOLT SUPPLY CIRCUIT SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Accelerator Pedal Position Sensor connector.

Disconnect the Powertrain Control Module (PCM) connector.

Turn the ignition on.

Measure the voltage of the (K858) 5 Volt Supply circuit in the Acceler-
ator Pedal Position Sensor harness connector.

Is there any voltage present?

Yes

>> Repair the (K858) 5 Volt Supply circuit for a short to volt-

age.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 3

9 - 800

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM

3.

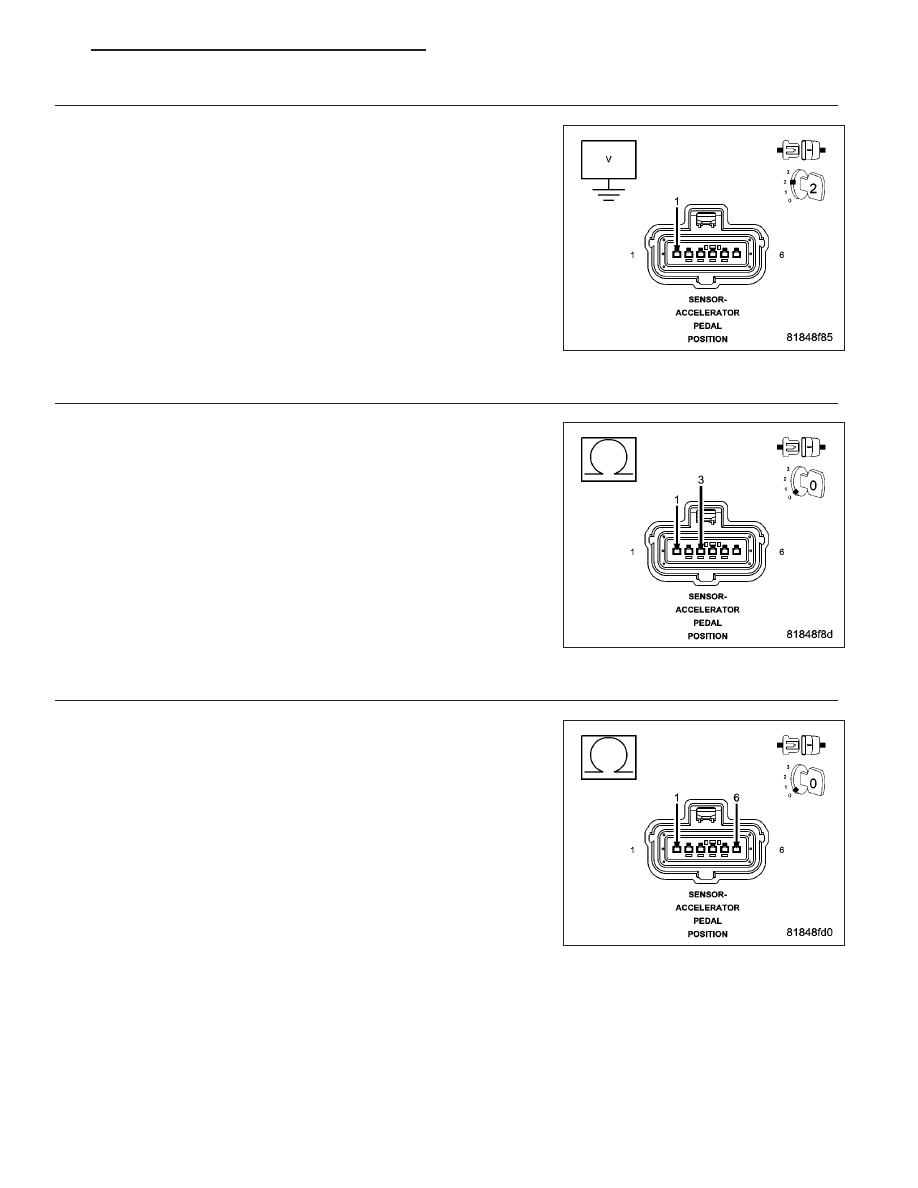

(K29) APP SIGNAL 2 CIRCUIT SHORTED TO VOLTAGE

Measure the voltage of the (K29) APP Signal 2 circuit in the Accelerator
Pedal Position Sensor harness connector.

Is there any voltage present?

Yes

>> Repair the (K29) APP Signal 2 circuit for a short to voltage.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 4

4.

(K29) APP SIGNAL 2 CIRCUIT SHORTED TO THE (K858) 5 VOLT SUPPLY CIRCUIT

Measure the resistance between the (K29) APP Signal 2 circuit and the
(K858) 5 Volt Supply in the Accelerator Pedal Position Sensor harness
connector.

Is the resistance below 100 ohms?

Yes

>> Repair the (K29) APP Signal 2 circuit for a short to the

(K858) 5 Volt Supply circuit.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 5

5.

(K29) APP SIGNAL 2 CIRCUIT SHORTED TO THE (K856) 5 VOLT SUPPLY CIRCUIT

Measure the resistance between the (K29) APP Signal 2 circuit and the
(K856) 5 Volt Supply in the Accelerator Pedal Position Sensor harness
connector.

Is the resistance below 100 ohms?

Yes

>> Repair the (K29) APP Signal 2 circuit for a short to the

(K856) 5 Volt Supply circuit.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

No

>> Go to 6

PM

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

9 - 801

6.

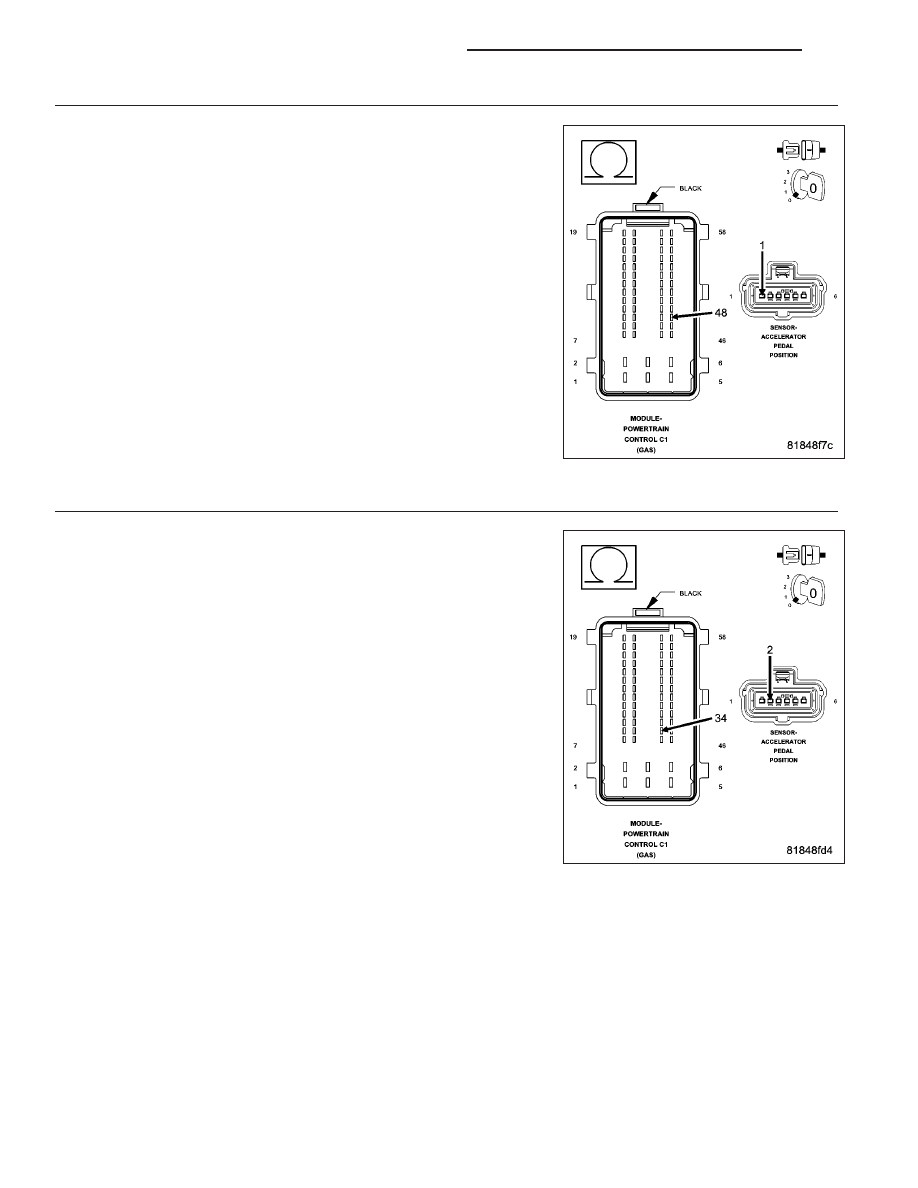

(K29) APP SIGNAL 2 CIRCUIT OPEN OR HIGH RESISTANCE

Turn the ignition off.

Measure the resistance of the (K29) APP Signal 2 between the Accel-
erator Pedal Position Sensor harness connector and the Powertrain
Control Module (PCM) harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 7

No

>> Repair the (K29) APP Signal 2 for an open circuit or high

resistance.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

7.

(K400) SENSOR GROUND CIRCUIT OPEN OR HIGH RESISTANCE

Measure the resistance of the (K400) Sensor Ground circuit between
the Accelerator Pedal Position Sensor harness connector and the Pow-
ertrain Control Module (PCM) harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go to 8

No

>> Repair the (K400) Sensor Ground circuit for an open circuit

or high resistance.

Perform the PCM Verification Test Ver. 1 (Refer to 9 -
ENGINE - DIAGNOSIS AND TESTING).

9 - 802

ENGINE ELECTRICAL DIAGNOSTICS - GPEC

PM
