6. Torque nut retaining positive battery cable at TIPM to 96 - 141 N·m (85 - 130 in. lbs.).

7. Reconnect the battery negative cable.

8. Close hood.

9. Verify vehicle and system operation.

PM

8W-97 POWER DISTRIBUTION

8W - 97 - 9

RELAY

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Remove cover from Totally Integrated Power mod-

ule (TIPM).

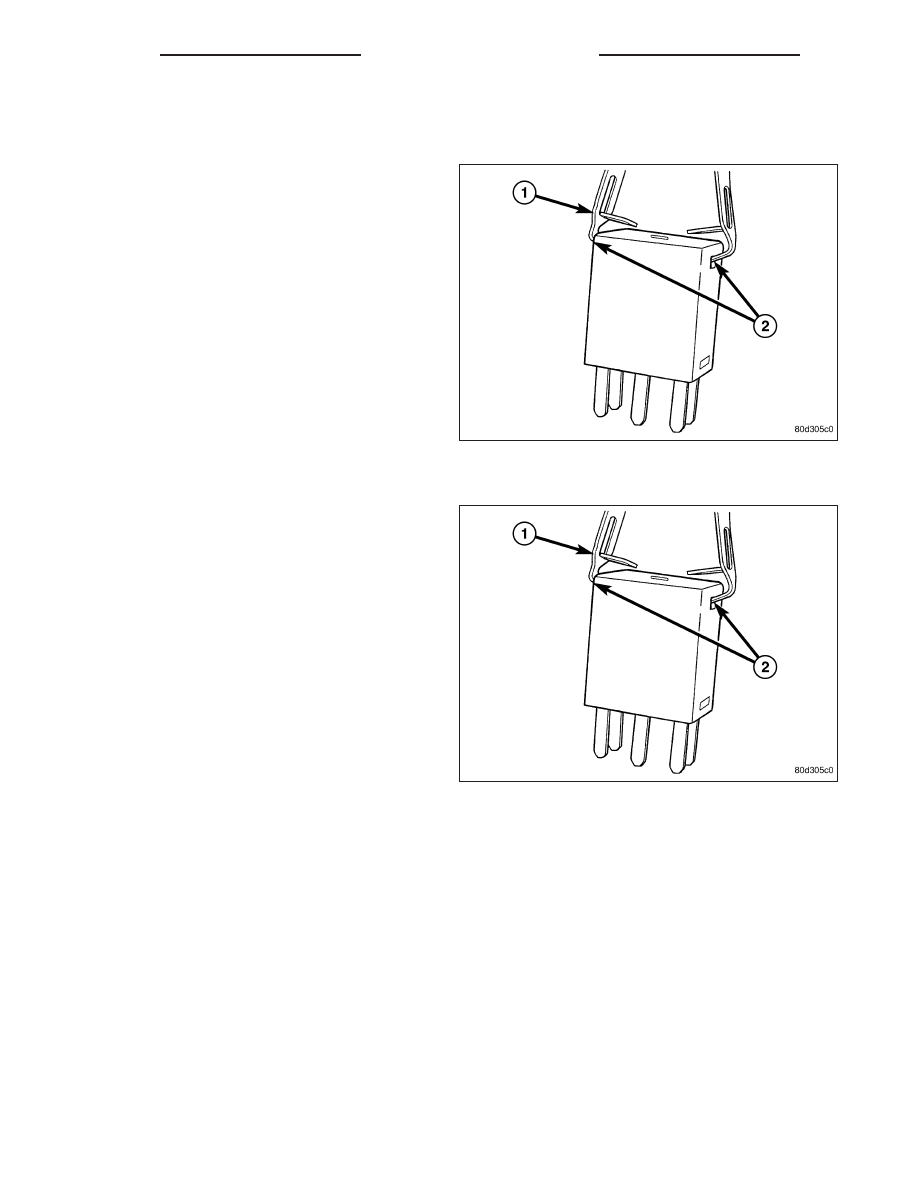

3. Using special tool C-4817 (1), grip the relay (2) by

the sides and pull upward with an even effort.

INSTALLATION

1. Align relay (2) with Totally Integrated Power Module

(TIPM) and press into position.

2. Install cover to TIPM.

3. Connect battery negative cable.
