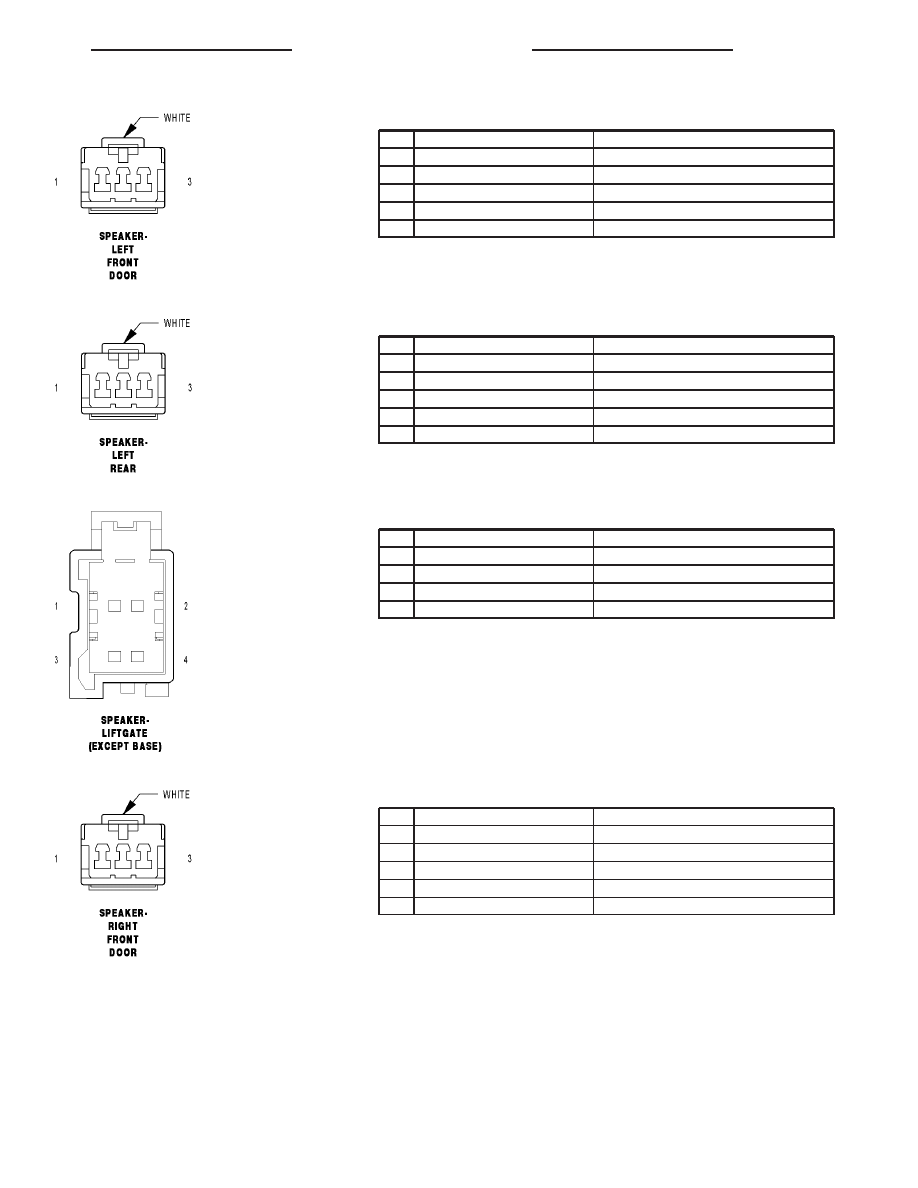

SPEAKER-LEFT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X201 20GY/VT (BASE)

LEFT FRONT DOOR SPEAKER (+)

1

X201 18GY/VT (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (+)

2

-

-

3

X291 20GY/YL (BASE)

LEFT FRONT DOOR SPEAKER (-)

3

X291 18GY/YL (PREMIUM)

AMPLIFIED LEFT FRONT DOOR SPEAKER (-)

SPEAKER-LEFT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X303 18DG/TN (BASE)

LEFT REAR SPEAKER (+)

1

X205 18GY/LG (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (+)

2

-

-

3

X393 18DG/TN (BASE)

LEFT REAR SPEAKER (-)

3

X295 18GY/DG (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (-)

SPEAKER-LIFTGATE (EXCEPT BASE) - LT. GRAY 4 WAY

CAV

CIRCUIT

FUNCTION

1

X214 18DG/DB

AMPLIFIED LIFTGATE SPEAKER 1 (+)

2

X284 18DG/TN

AMPLIFIED LIFTGATE SPEAKER 1 (-)

3

X212 18GY/DB

AMPLIFIED LIFTGATE SPEAKER 2 (+)

4

X282 18GY/TN

AMPLIFIED LIFTGATE SPEAKER 2 (-)

SPEAKER-RIGHT FRONT DOOR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X202 20DG/VT (BASE)

RIGHT FRONT DOOR SPEAKER (+)

1

X202 18DG/VT (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

2

-

-

3

X292 20DG/YL (BASE)

RIGHT FRONT DOOR SPEAKER (-)

3

X292 18DG/YL (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 97

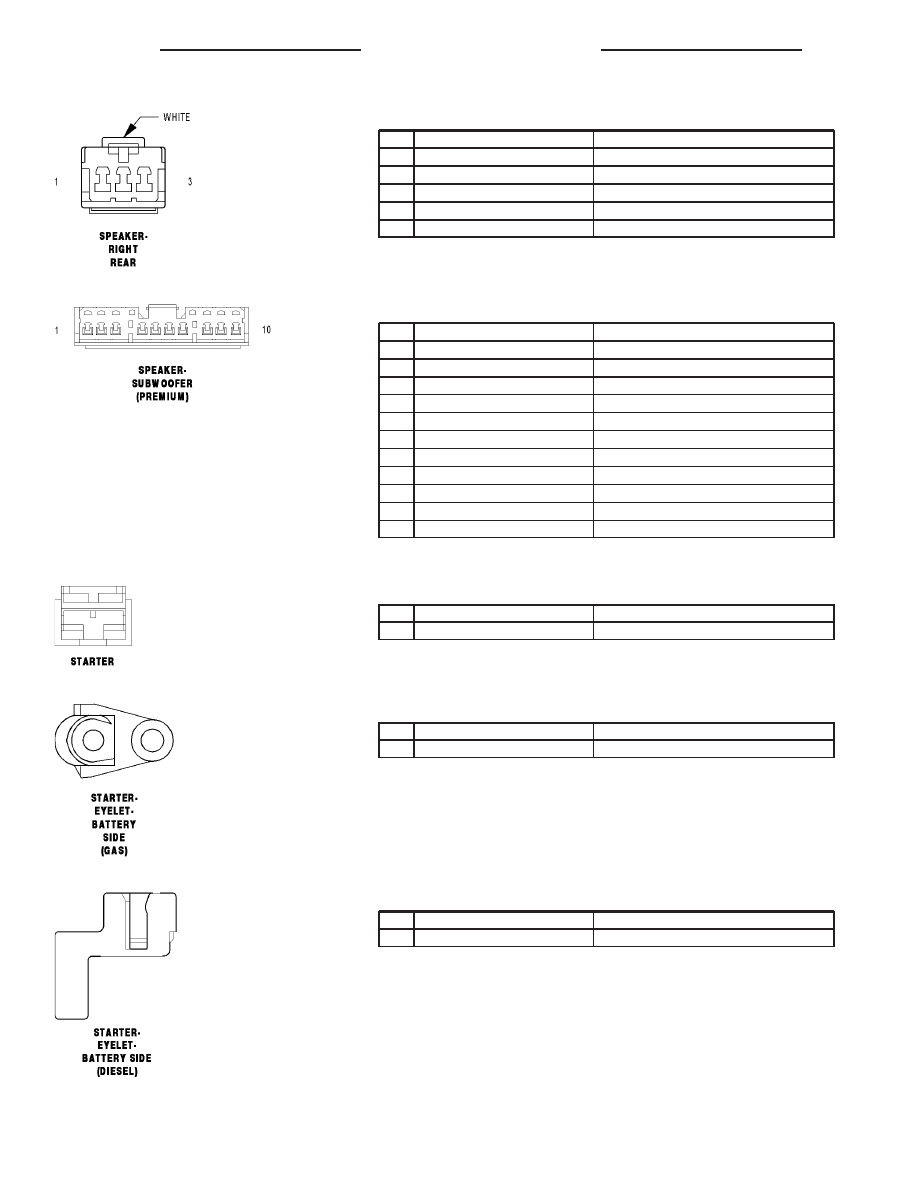

SPEAKER-RIGHT REAR - WHITE 3 WAY

CAV

CIRCUIT

FUNCTION

1

X304 18DG/BR (BASE)

RIGHT REAR SPEAKER (+)

1

X206 18DG/LG (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (+)

2

-

-

3

X394 18YL/GY (BASE)

RIGHT REAR SPEAKER (-)

3

X296 18DG/GY (PREMIUM)

AMPLIFIED RIGHT REAR SPEAKER (-)

SPEAKER-SUBWOOFER (PREMIUM) - WHITE 10 WAY

CAV

CIRCUIT

FUNCTION

1

X60 20GY/RD (EXCEPT EXPORT)

POWER ANTENNA SIGNAL

1

X60 18GY/RD (EXPORT)

POWER ANTENNA SIGNAL

2

Z960 16BK/LB

GROUND

3

-

-

4

-

-

5

A419 18RD/DG

FUSED B(+) (I.O.D.)

6

-

-

7

X205 18GY/LG

AMPLIFIED LEFT REAR SPEAKER (+)

8

X295 18GY/BK

AMPLIFIED LEFT REAR SPEAKER (-)

9

X206 18DG/LG

AMPLIFIED RIGHT REAR SPEAKER (+)

10

X296 18DG/LB

AMPLIFIED RIGHT REAR SPEAKER (-)

STARTER - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

T750 16YL/GY

STARTER CONTROL OUTPUT

STARTER-EYELET-BATTERY SIDE (GAS)

CAV

CIRCUIT

FUNCTION

1

A0 4RD

B(+)

STARTER-EYELET-BATTERY SIDE (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A0 4RD

B(+)

8W - 80 - 98

8W-80 CONNECTOR PIN-OUTS

PM

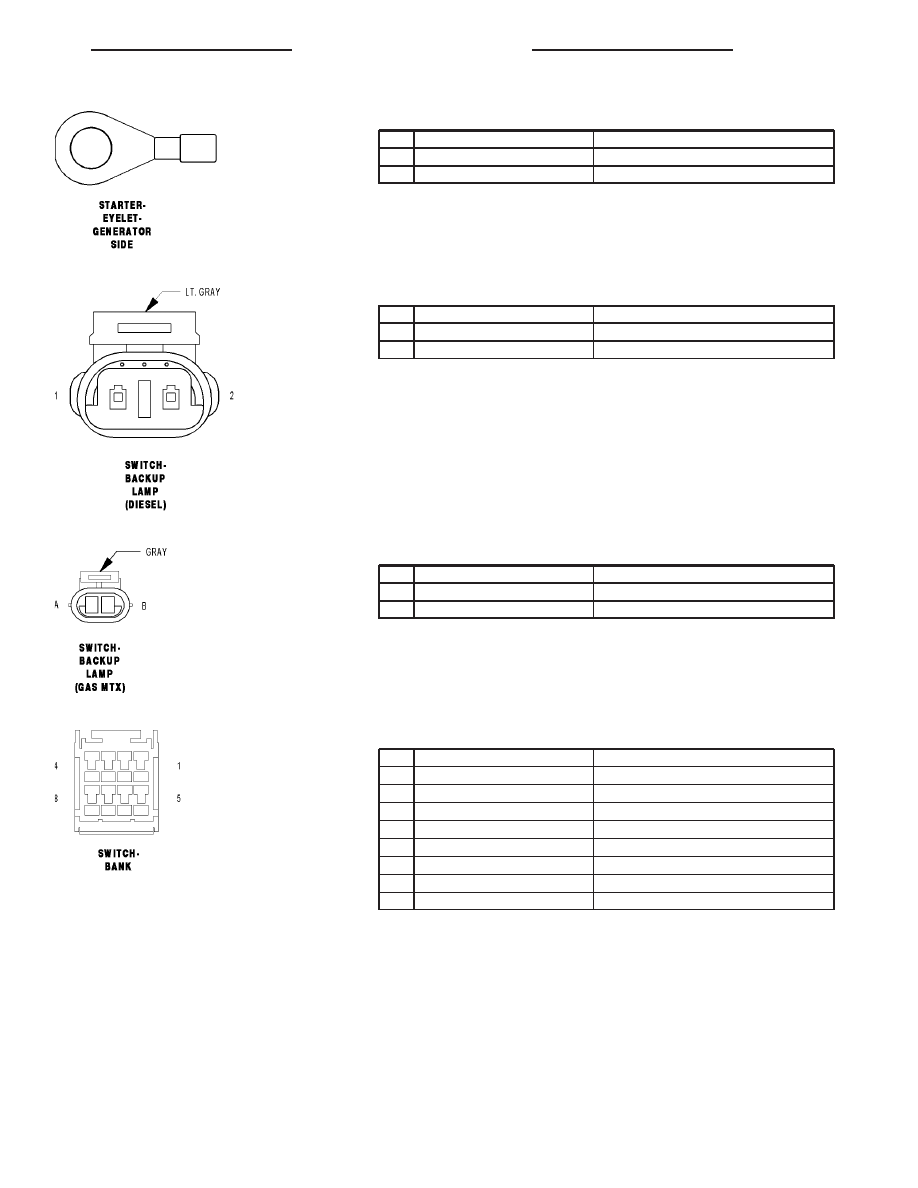

STARTER-EYELET-GENERATOR SIDE - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A802 10LB (DIESEL)

B(+)

1

A802 10DG (GAS)

B(+)

SWITCH-BACKUP LAMP (DIESEL) - LT. GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z967 18BK/VT

GROUND

2

T22 20YL/VT

BACKUP LAMP SWITCH SIGNAL

SWITCH-BACKUP LAMP (GAS MTX) - GRAY 2 WAY

CAV

CIRCUIT

FUNCTION

A

Z967 18BK/VT

GROUND

B

T22 18YL/VT

BACKUP LAMP SWITCH SIGNAL

SWITCH-BANK - BLACK 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

-

-

5

D506 20WT/DG

LIN BUS

6

Z940 20BK/LG

GROUND

7

A935 20RD

FUSED B(+)

8

-

-

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 99

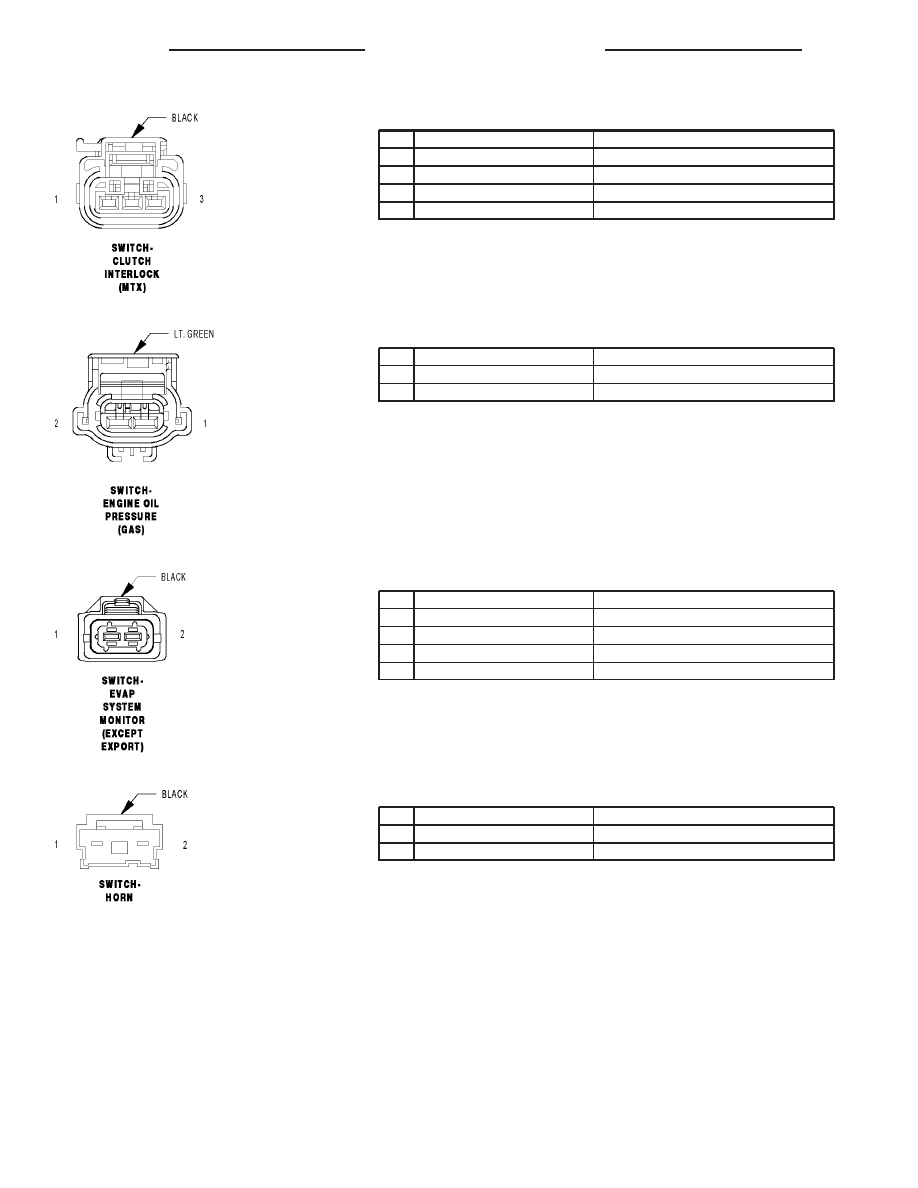

SWITCH-CLUTCH INTERLOCK (MTX) - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

T26 20DG/OR (DIESEL)

CLUTCH UPSTOP SWITCH SIGNAL

2

Z925 20BK (DIESEL)

GROUND

2

Z961 20BK/YL (GAS)

GROUND

3

T141 20YL/OR

CLUTCH INTERLOCK SIGNAL

SWITCH-ENGINE OIL PRESSURE (GAS) - LT. GREEN 2 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

EOP SIGNAL

2

-

-

SWITCH-EVAP SYSTEM MONITOR (EXCEPT EXPORT) - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

Z965 20BK (AWD)

GROUND

1

Z965 20BK/GY (FWD)

GROUND

2

K106 18VT/LB (AWD)

ESM SIGNAL

2

K107 18VT/WT (FWD)

ESM SIGNAL

SWITCH-HORN - BLACK 2 WAY

CAV

CIRCUIT

FUNCTION

1

X3 20DB

HORN SWITCH SENSE

2

Y13 20BK

RADIO CONTROL RETURN

8W - 80 - 100

8W-80 CONNECTOR PIN-OUTS

PM
