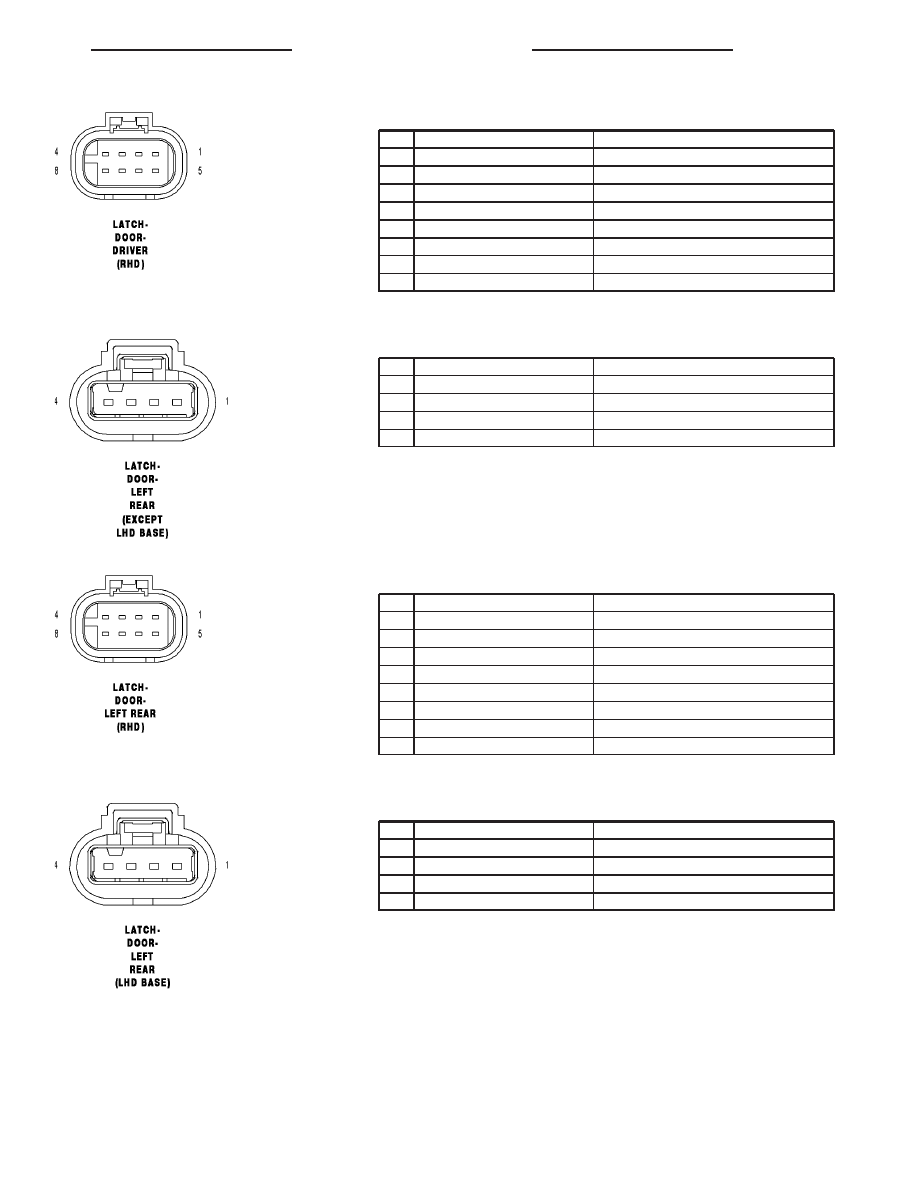

LATCH-DOOR-DRIVER (RHD) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P237 20DG/TN

SECONDARY UNLOCK DRIVER

4

P235 20LG/TN

SECONDARY LOCK DRIVER

5

P238 20LG/OR

DRIVER DOOR UNLOCK DRIVER

6

P33 20TN/DB

DOOR LOCK DRIVER

7

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

8

Z928 20BK/LG

GROUND

LATCH-DOOR-LEFT REAR (EXCEPT LHD BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P240 20LG/YL

PASSENGER DOOR UNLOCK DRIVER

2

P33 20TN/DB

DOOR LOCK DRIVER

3

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

4

Z928 20BK/LG

GROUND

LATCH-DOOR-LEFT REAR (RHD) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P237 20DG/TN

SECONDARY UNLOCK DRIVER

4

P235 20LG/TN

SECONDARY LOCK DRIVER

5

P240 20TN/WT

PASSENGER DOOR UNLOCK DRIVER

6

P33 20TN/DB

DOOR LOCK DRIVER

7

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

8

Z929 20BK

GROUND

LATCH-DOOR-LEFT REAR (LHD BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

4

Z928 20BK

GROUND

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 53

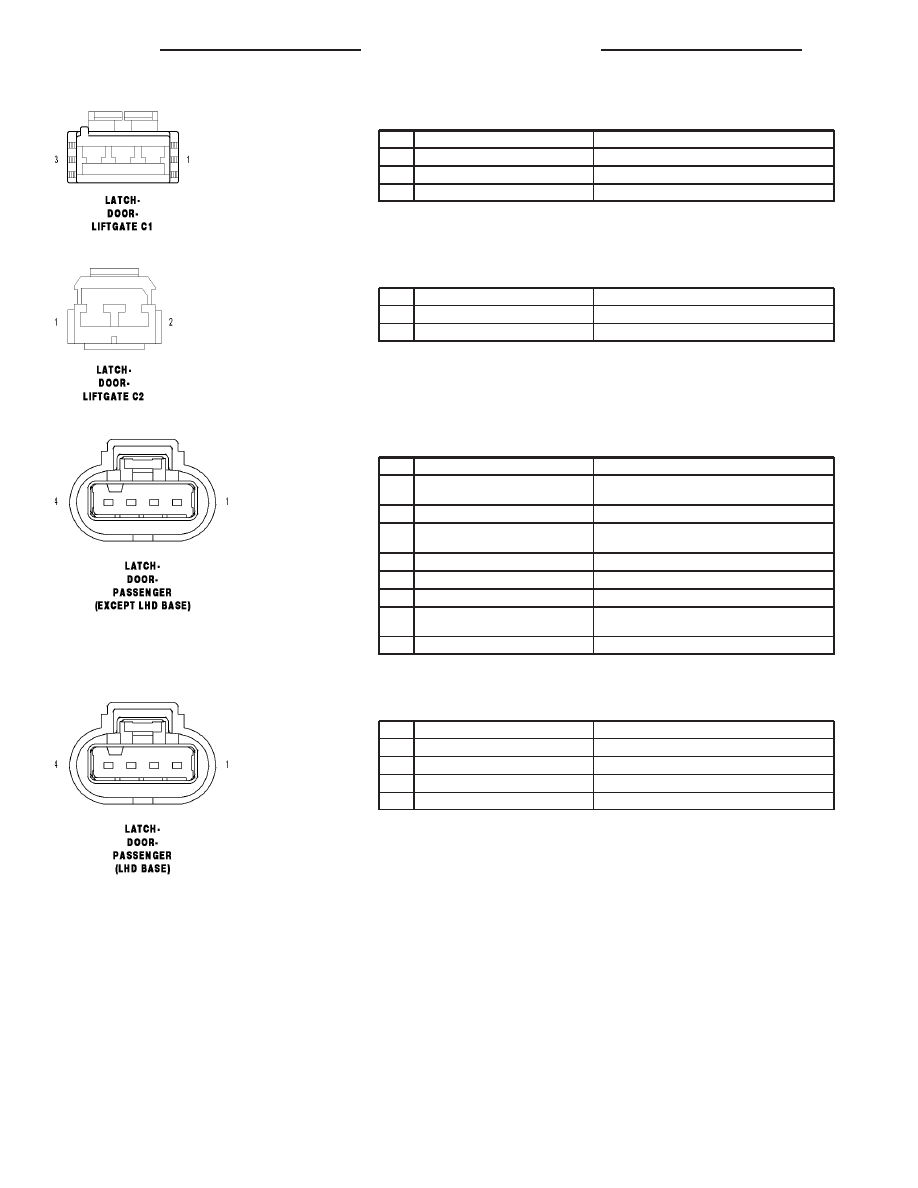

LATCH-DOOR-LIFTGATE C1 - BLACK 3 WAY

CAV

CIRCUIT

FUNCTION

1

P33 18LG/TN

DOOR LOCK DRIVER

2

-

-

3

P240 18LG/YL

PASSENGER DOOR UNLOCK DRIVER

LATCH-DOOR-LIFTGATE C2 - WHITE 2 WAY

CAV

CIRCUIT

FUNCTION

1

G78 20VT/OR

LIFTGATE AJAR SWITCH SENSE

2

Z960 18BK

GROUND

LATCH-DOOR-PASSENGER (EXCEPT LHD BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P240 20TN/WT (EXCEPT HEATED MIR-
RORS)

PASSENGER DOOR UNLOCK DRIVER

1

P240 18LG/YL (HEATED MIRRORS)

PASSENGER DOOR UNLOCK DRIVER

2

P33 18TN/DB (EXCEPT HEATED MIR-
RORS)

DOOR LOCK DRIVER

2

P33 18LG/TN (HEATED MIRRORS)

DOOR LOCK DRIVER

3

G74 20VT/WT (LHD)

RIGHT FRONT DOOR AJAR SWITCH SENSE

3

G75 20VT/WT (RHD)

LEFT FRONT DOOR AJAR SWITCH SENSE

4

Z960 20BK/LB (EXCEPT HEATED MIR-
RORS)

GROUND

4

Z928 20BK (HEATED MIRRORS)

GROUND

LATCH-DOOR-PASSENGER (LHD BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

4

Z928 20BK

GROUND

8W - 80 - 54

8W-80 CONNECTOR PIN-OUTS

PM

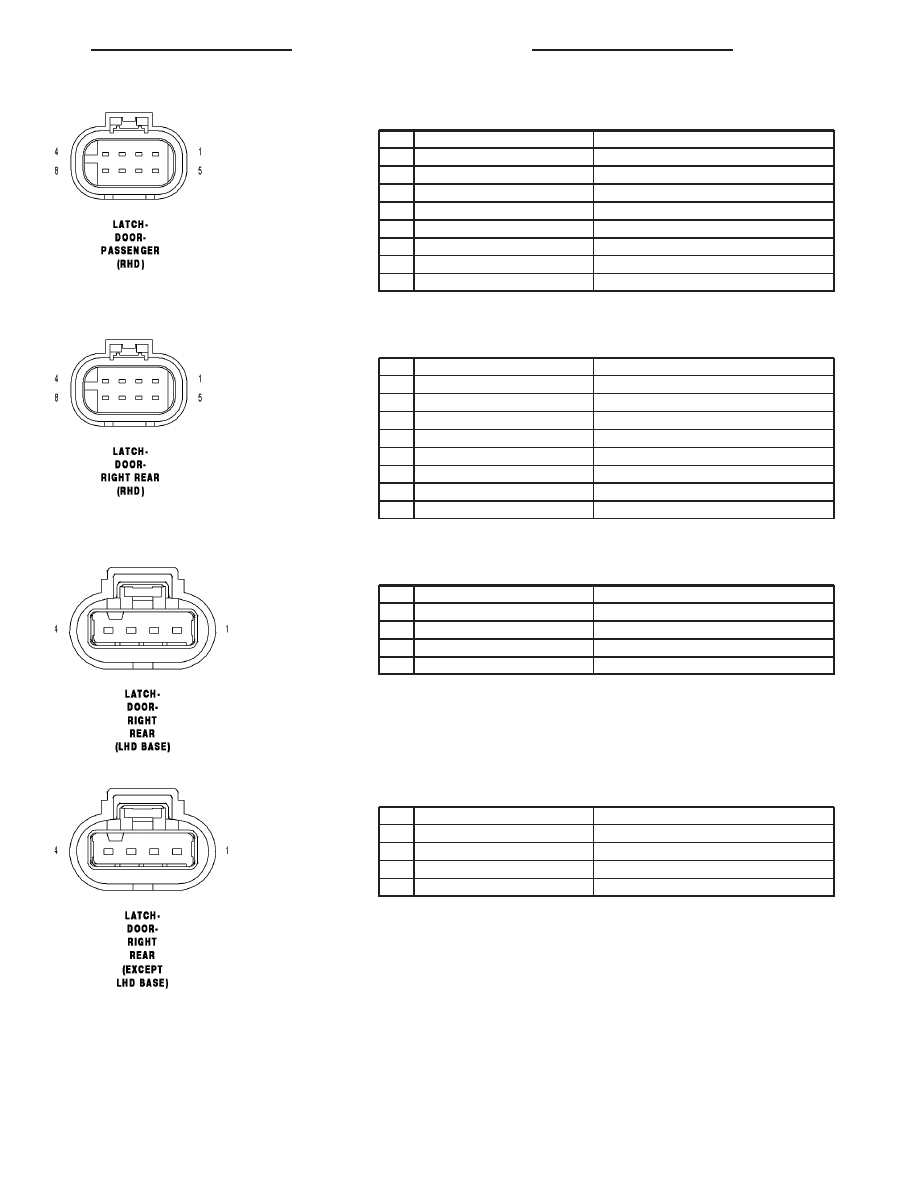

LATCH-DOOR-PASSENGER (RHD) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P237 20DG/TN

SECONDARY UNLOCK DRIVER

4

P235 20LG/TN

SECONDARY LOCK DRIVER

5

P240 20TN/WT

PASSENGER DOOR UNLOCK DRIVER

6

P33 20TN/DB

DOOR LOCK DRIVER

7

G75 20VT/WT

LEFT FRONT DOOR AJAR SWITCH SENSE

8

Z960 20BK/LB

GROUND

LATCH-DOOR-RIGHT REAR (RHD) - 8 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

P237 20DG/TN

SECONDARY UNLOCK DRIVER

4

P235 20LG/TN

SECONDARY LOCK DRIVER

5

P240 20TN/WT

PASSENGER DOOR UNLOCK DRIVER

6

P33 20TN/DB

DOOR LOCK DRIVER

7

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

8

Z928 20BK/LG

GROUND

LATCH-DOOR-RIGHT REAR (LHD BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

4

Z928 20BK

GROUND

LATCH-DOOR-RIGHT REAR (EXCEPT LHD BASE) - 4 WAY

CAV

CIRCUIT

FUNCTION

1

P240 20LG/YL

PASSENGER DOOR UNLOCK DRIVER

2

P33 20TN/DB

DOOR LOCK DRIVER

3

G76 20VT/YL

RIGHT REAR DOOR AJAR SWITCH SENSE

4

Z928 20BK/LG

GROUND

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 55

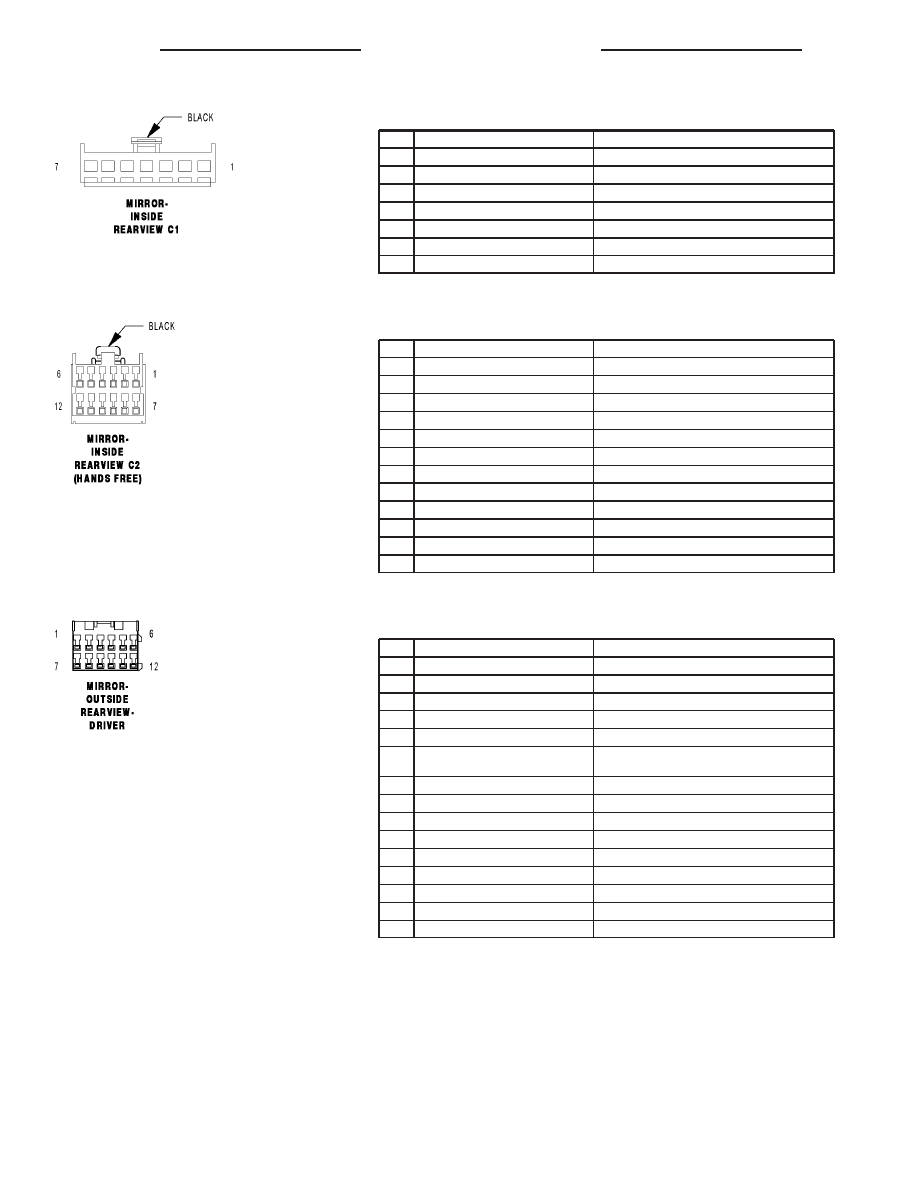

MIRROR-INSIDE REARVIEW C1 - BLACK 7 WAY

CAV

CIRCUIT

FUNCTION

1

F202 20PK/GY

IGNITION SWITCH OUTPUT (RUN-START)

2

Z941 20BK/YL

GROUND

3

L1 20WT/LG

BACKUP LAMP SWITCH OUTPUT

4

-

-

5

-

-

6

-

-

7

-

-

MIRROR-INSIDE REARVIEW C2 (HANDS FREE) - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

-

-

3

-

-

4

X722 20LB/DG

MICROPHONE 2 IN(+)

5

-

-

6

X712 20DG/LB

MICROPHONE 1 IN(+)

7

X793 20DG/YL

MICROPHONE FEED

8

-

-

9

X730 20GY/YL

VOICE RECOGNITION/PHONE SWITCH SIGNAL

10

-

-

11

X835 20BK/DB

SENSOR GROUND

12

X792 20BK/VT

MICROPHONE IN(-)

MIRROR-OUTSIDE REARVIEW-DRIVER - BLACK 12 WAY

CAV

CIRCUIT

FUNCTION

1

P71 20TN/DG (LHD)

LEFT MIRROR VERTICAL DRIVER

1

P72 20TN/GY (RHD)

RIGHT MIRROR VERTICAL DRIVER

2

P76 20YL/PK

MIRROR COMMON DRIVER

3

P75 20TN/LG (LHD)

LEFT MIRROR HORIZONTAL DRIVER

3

P74 20TN/OR (RHD)

RIGHT MIRROR HORIZONTAL DRIVER

4

C16 20DB/GY (HEATED MIRRORS)

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

5

Z928 20BK (LHD)

GROUND

5

Z928 20BK/LG (RHD)

GROUND

6

-

-

7

-

-

8

-

-

9

-

-

10

-

-

11

P699 20LG/DG (RHD)

MIRROR-POWER FOLDING/UNFOLDING

12

P110 20LG/WT (RHD)

FOLDING MIRROR RETURN
