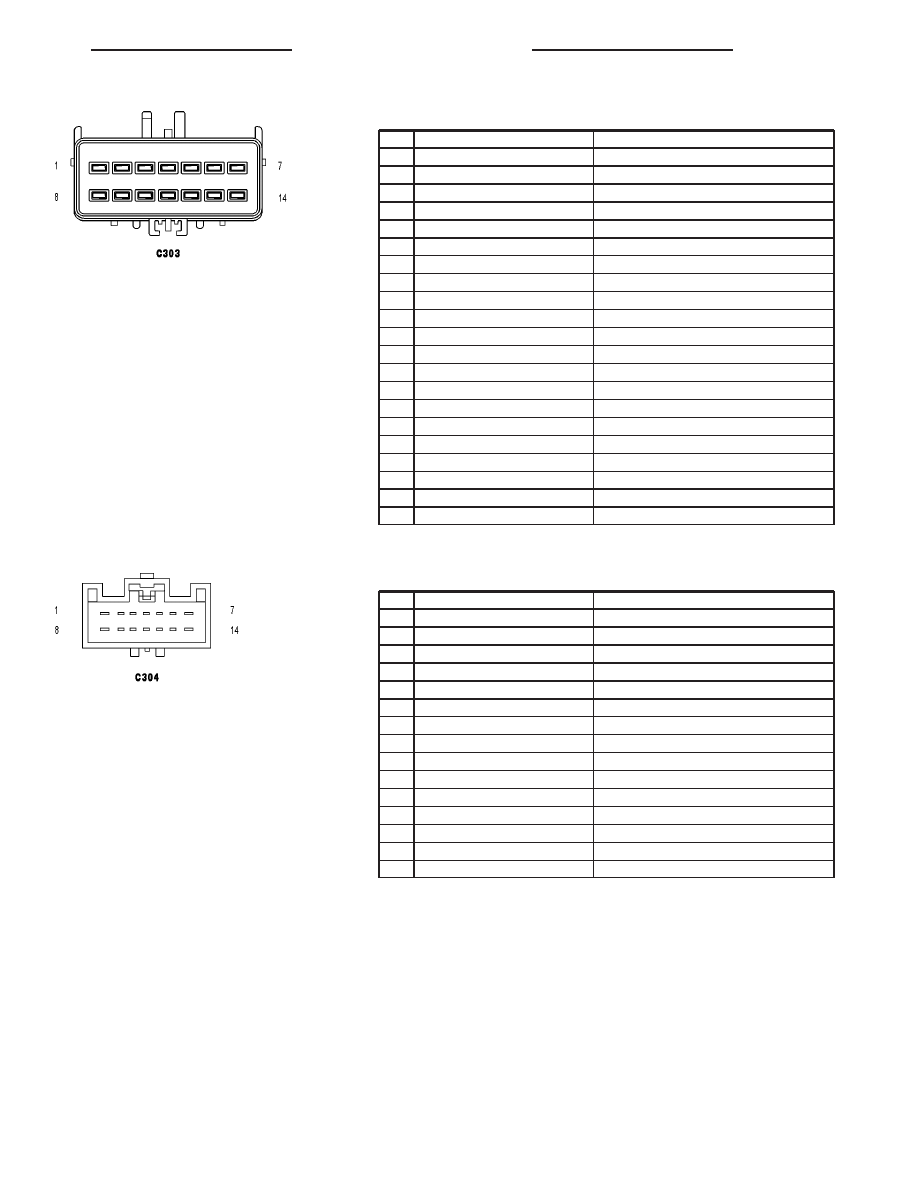

C303 - BLACK (RIGHT FRONT DOOR SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

P33 20TN/DB (LHD)

DOOR LOCK DRIVER

2

Z928 14BK/LG (RHD)

GROUND

3

P240 20TN/WT (LHD)

PASSENGER DOOR UNLOCK DRIVER

3

Z929 20BK/PK (RHD)

GROUND

4

Q16 14OR/TN

MASTER WINDOW SWITCH PASSENGER (UP)

5

Q26 14OR/GY

MASTER WINDOW SWITCH PASSENGER (DOWN)

6

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

7

P76 20YL/PK (LHD)

MIRROR COMMON DRIVER

8

P72 20TN/GY (LHD)

RIGHT MIRROR VERTICAL DRIVER

8

P110 20LG/WT (RHD)

FOLDING MIRROR RETURN

9

P74 20TN/OR (LHD)

RIGHT MIRROR HORIZONTAL DRIVER

9

P699 20LG/DG (RHD)

MIRROR-POWER FOLDING/UNFOLDING

10

Z960 20BK/LB (LHD)

GROUND

10

Q411 14OR/WT (RHD)

LEFT REAR WINDOW DRIVER (UP)

11

Q412 14OR/LB (RHD)

RIGHT REAR WINDOW DRIVER (UP)

12

X202 18DG/VT (LHD)

RIGHT FRONT DOOR SPEAKER (+)

12

Q611 14OR/GY (RHD)

LEFT REAR WINDOW DRIVER (DOWN)

13

X292 18DG/YL (LHD)

RIGHT FRONT DOOR SPEAKER (-)

13

Q612 14OR/DB (RHD)

RIGHT REAR WINDOW DRIVER (DOWN)

14

F981 14PK/YL (RHD)

IGNITION SWITCH OUTPUT (RUN-ACC)

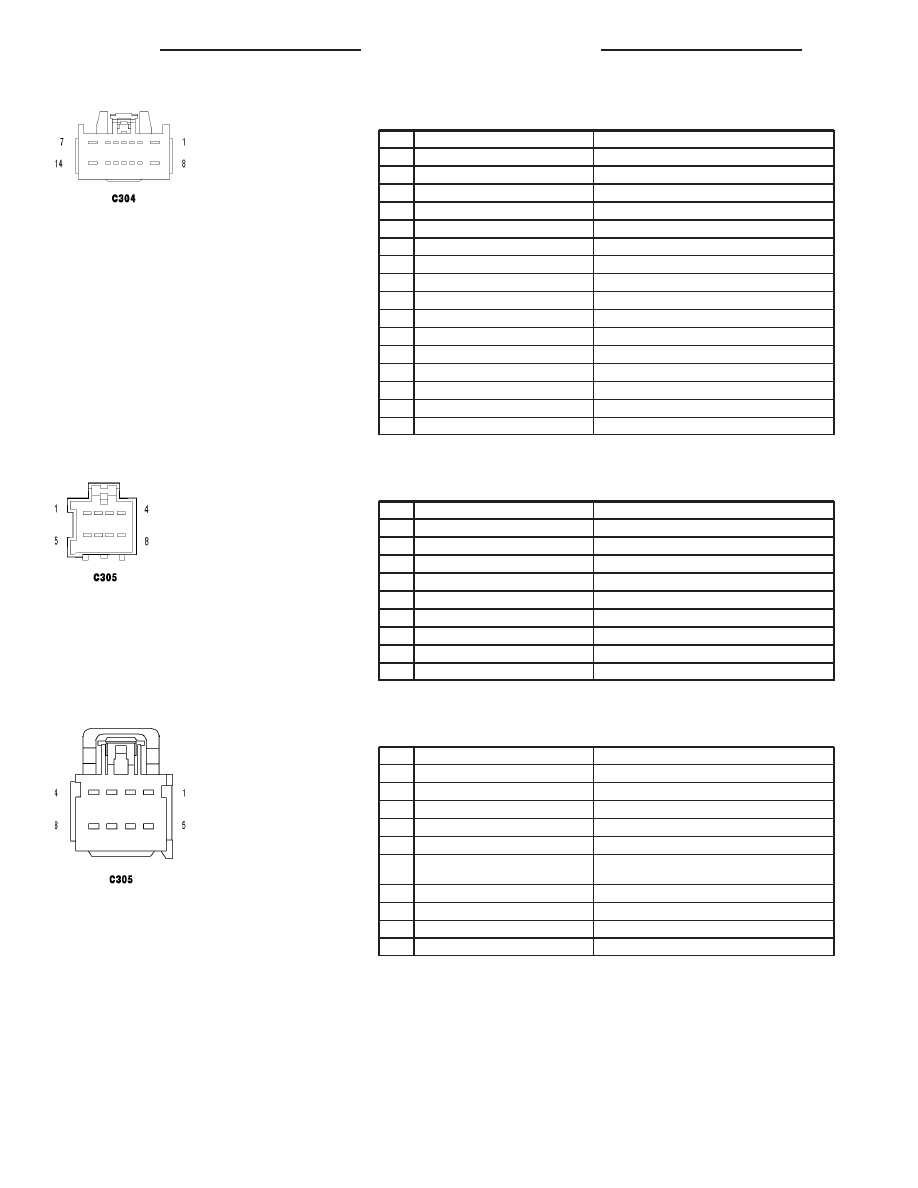

C304 - LT. GRAY (PASSENGER SEAT SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

D54 20WT (OCS)

CAN B BUS (-)

2

D55 20WT/OR (OCS)

CAN B BUS (+)

3

R261 20LB/WT (OCS)

DRIVER SEAT POSITION SENSOR DATA

4

R263 20LB/VT (OCS)

DRIVER SEAT POSITION SENSOR VOLTAGE

5

R262 20WT/LB (OCS)

PASSENGER SEAT POSITION SENSOR DATA

6

R264 20VT/LB (OCS)

PASSENGER SEAT POSITION SENSOR VOLTAGE

7

Z940 18BK (HEATED SEATS)

GROUND

8

Z944 20BK (OCS)

GROUND

9

-

-

10

A417 18RD (OCS)

FUSED B(+) (I.O.D.)

11

P188 18LG/VT (LHD HEATED SEATS)

RIGHT SEAT HEATER B(+) DRIVER

11

P187 18LG/VT (RHD HEATED SEATS)

LEFT SEAT HEATER B(+) DRIVER

12

-

-

13

R272 20LB/VT (OCS)

PASSENGER HALL EFFECT (-)

14

R274 20LB/WT (OCS)

PASSENGER HALL EFFECT (+)

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 29

C304 - LT. GRAY (BODY SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

D54 20WT/PK (OCS)

CAN B BUS (-)

2

D55 20WT/OR (OCS)

CAN B BUS (+)

3

R261 20LB/TN (OCS)

DRIVER SEAT POSITION SENSOR DATA

4

R263 20LB/BK (OCS)

DRIVER SEAT POSITION SENSOR VOLTAGE

5

-

-

6

-

-

7

Z961 20BK/YL (HEATED SEATS)

GROUND

8

Z944 20BK/LG (OCS AWD)

GROUND

8

Z944 18BK/LG (OCS FWD)

GROUND

9

-

-

10

A417 20RD/DG (OCS)

FUSED B(+) (I.O.D.)

11

P188 20LG/VT (LHD HEATED SEATS)

RIGHT SEAT HEATER B(+) DRIVER

11

P187 20LG/VT (RHD HEATED SEATS)

LEFT SEAT HEATER B(+) DRIVER

12

-

-

13

R272 20LB/VT (OCS)

PASSENGER HALL EFFECT (-)

14

R274 20LB/WT (OCS)

PASSENGER HALL EFFECT (+)

C305 - LT. GRAY (DRIVER SEAT SIDE) 8 WAY

CAV

CIRCUIT

FUNCTION

1

R261 20LB/WT

DRIVER SEAT POSITION SENSOR DATA

2

R263 20LB/VT

DRIVER SEAT POSITION SENSOR VOLTAGE

3

Z960 18BK (HEATED SEATS)

GROUND

4

-

-

5

D506 20WT/DG (HEATED SEATS)

LIN BUS

6

F937 14PK/YL (HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN)

7

P188 16LG/VT (LHD HEATED SEATS)

RIGHT SEAT HEATER B(+) DRIVER

7

P187 16LG/VT (RHD HEATED SEATS)

LEFT SEAT HEATER B(+) DRIVER

8

-

-

C305 - LT. GRAY (BODY SIDE) 8 WAY

CAV

CIRCUIT

FUNCTION

1

R261 20LB/TN

DRIVER SEAT POSITION SENSOR DATA

2

R263 20LB/BK

DRIVER SEAT POSITION SENSOR VOLTAGE

3

Z960 20BK/LB (HEATED SEATS)

GROUND

4

-

-

5

D506 20WT/DG (HEATED SEATS)

LIN BUS

6

F937 20PK/YL (DIESEL HEATED
SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN)

6

F937 18PK/YL (GAS HEATED SEATS)

FUSED IGNITION SWITCH OUTPUT (RUN)

7

P188 20LG/VT (LHD HEATED SEATS)

RIGHT SEAT HEATER B(+) DRIVER

7

P187 20LG/VT (RHD HEATED SEATS)

LEFT SEAT HEATER B(+) DRIVER

8

-

-

8W - 80 - 30

8W-80 CONNECTOR PIN-OUTS

PM

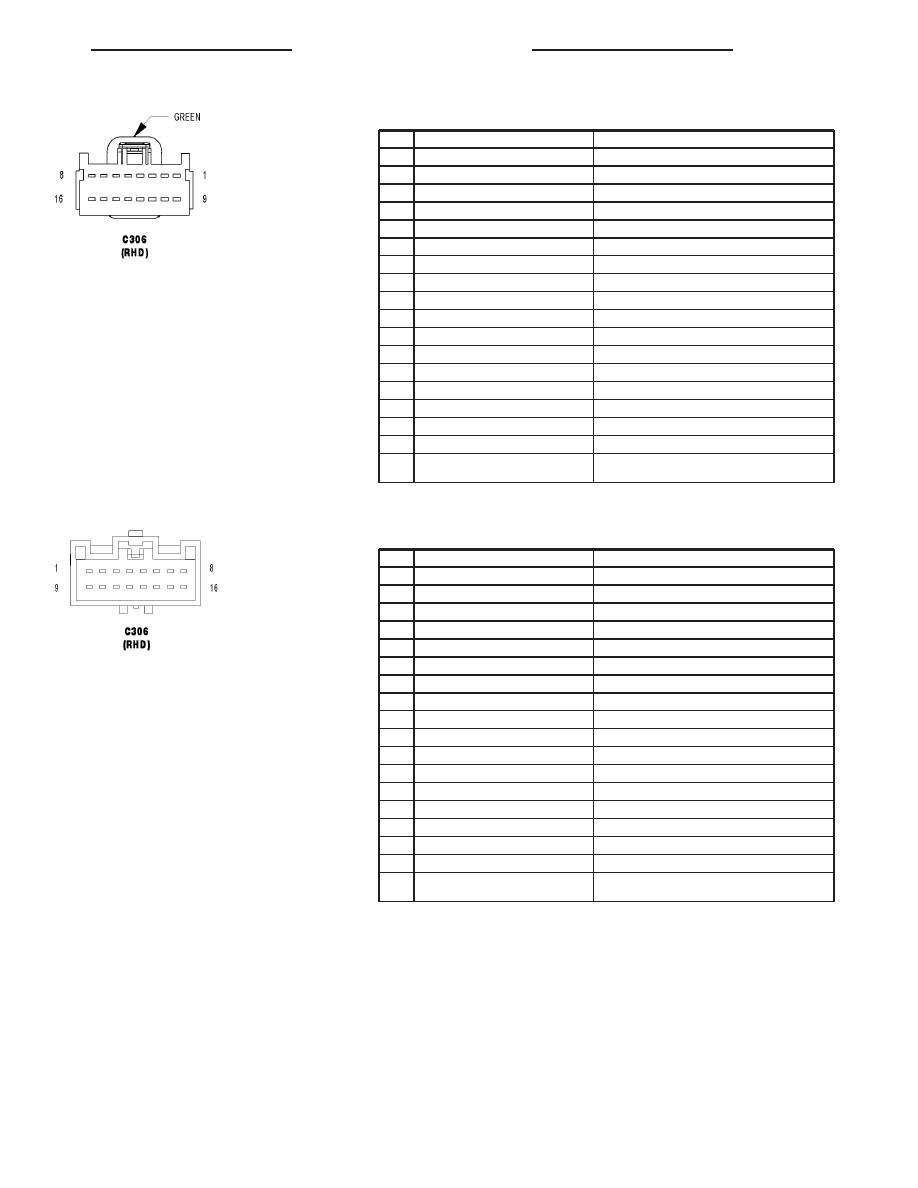

C306 (RHD) - GREEN (RIGHT FRONT DOOR SIDE) 16 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

P33 20TN/DB

DOOR LOCK DRIVER

3

P238 20LG/OR

DRIVER DOOR UNLOCK DRIVER

4

P697 20LG/DG

DOOR LOCK SWITCH MUX

5

P71 20TN/DG

LEFT MIRROR VERTICAL DRIVER

6

P75 20TN/OR

LEFT MIRROR HORIZONTAL DRIVER

7

P76 20YL/PK

MIRROR COMMON DRIVER

8

-

-

9

-

-

10

X202 20DG/VT (BASE)

RIGHT FRONT DOOR SPEAKER (+)

10

X202 18DG/VT (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

11

X292 20DG/YL (BASE)

RIGHT FRONT DOOR SPEAKER (-)

11

X292 18DG/YL (PREMIUM)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

12

P235 20LG/TN

SECONDARY LOCK DRIVER

13

P237 20DG/TN

SECONDARY UNLOCK DRIVER

14

A417 20RD/DG

FUSED B(+) (I.O.D.)

15

-

-

16

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

C306 (RHD) - GREEN (BODY SIDE) 16 WAY

CAV

CIRCUIT

FUNCTION

1

G74 20VT/WT

RIGHT FRONT DOOR AJAR SWITCH SENSE

2

P33 20LG/TN

DOOR LOCK DRIVER

3

P238 18LG/OR

DRIVER DOOR UNLOCK DRIVER

4

P697 20LG/DG

DOOR LOCK SWITCH MUX

5

P71 20TN/DG

LEFT MIRROR VERTICAL DRIVER

6

P75 20TN/LG

LEFT MIRROR HORIZONTAL DRIVER

7

P76 20TN/LB

MIRROR COMMON DRIVER

8

-

-

9

-

-

10

X202 18DG/VT (BASE AUDIO)

RIGHT FRONT DOOR SPEAKER (+)

10

X154 18GY/YL (PREMIUM AUDIO)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (-)

11

X292 18DG/YL (BASE AUDIO)

RIGHT FRONT DOOR SPEAKER (-)

11

X156 18GY/LB (PREMIUM AUDIO)

AMPLIFIED RIGHT FRONT DOOR SPEAKER (+)

12

P235 18LG/TN

SECONDARY LOCK DRIVER

13

P237 18DG/TN

SECONDARY UNLOCK DRIVER

14

A417 20RD/DG

FUSED B(+) (I.O.D.)

15

-

-

16

C16 20DB/GY

FUSED REAR WINDOW DEFOGGER CONTROL OUT-
PUT

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 31

C308 - LT. GRAY (BODY SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

2

P33 20LG/TN

DOOR LOCK DRIVER

3

P240 20LG/YL

PASSENGER DOOR UNLOCK DRIVER

4

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

5

X51 18DG/DB (BASE AUDIO)

LEFT REAR SPEAKER (+)

5

X205 18GY/LG (PREMIUM AUDIO)

AMPLIFIED LEFT REAR SPEAKER (+)

6

X57 18DG/BR (BASE AUDIO)

LEFT REAR SPEAKER (-)

6

X295 18GY/BK (PREMIUM AUDIO)

AMPLIFIED LEFT REAR SPEAKER (-)

7

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

8

Q611 14OR/RD

LEFT REAR WINDOW DRIVER (DOWN)

9

Z964 18BK/WT

GROUND

10

-

-

11

-

-

12

-

-

13

P235 18LG/TN (RHD)

SECONDARY LOCK DRIVER

14

P237 18DG/TN (RHD)

SECONDARY UNLOCK DRIVER

C308 - LT. GRAY (LEFT REAR DOOR SIDE) 14 WAY

CAV

CIRCUIT

FUNCTION

1

Q411 14OR/WT

LEFT REAR WINDOW DRIVER (UP)

2

P33 20TN/DB

DOOR LOCK DRIVER

3

P240 20LG/YL (LHD)

PASSENGER DOOR UNLOCK DRIVER

3

P240 20TN/WT (RHD)

PASSENGER DOOR UNLOCK DRIVER

4

G77 20VT/GY

LEFT REAR DOOR AJAR SWITCH SENSE

5

X303 18DG/TN (BASE)

LEFT REAR SPEAKER (+)

5

X205 18GY/LG (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (+)

6

X393 18DG/TN (BASE)

LEFT REAR SPEAKER (-)

6

X295 18GY/DG (PREMIUM)

AMPLIFIED LEFT REAR SPEAKER (-)

7

Q15 14OR/LB

WINDOW LOCK OUT SWITCH OUTPUT

8

Q611 14OR/GY

LEFT REAR WINDOW DRIVER (DOWN)

9

Z929 20BK (EXCEPT LHD/POWER
LOCKS)

GROUND

9

Z928 20BK/LG (LHD/POWER LOCKS)

GROUND

10

-

-

11

-

-

12

-

-

13

P235 20LG/TN (RHD)

SECONDARY LOCK DRIVER

14

P237 20DG/TN (RHD)

SECONDARY UNLOCK DRIVER

8W - 80 - 32

8W-80 CONNECTOR PIN-OUTS

PM
