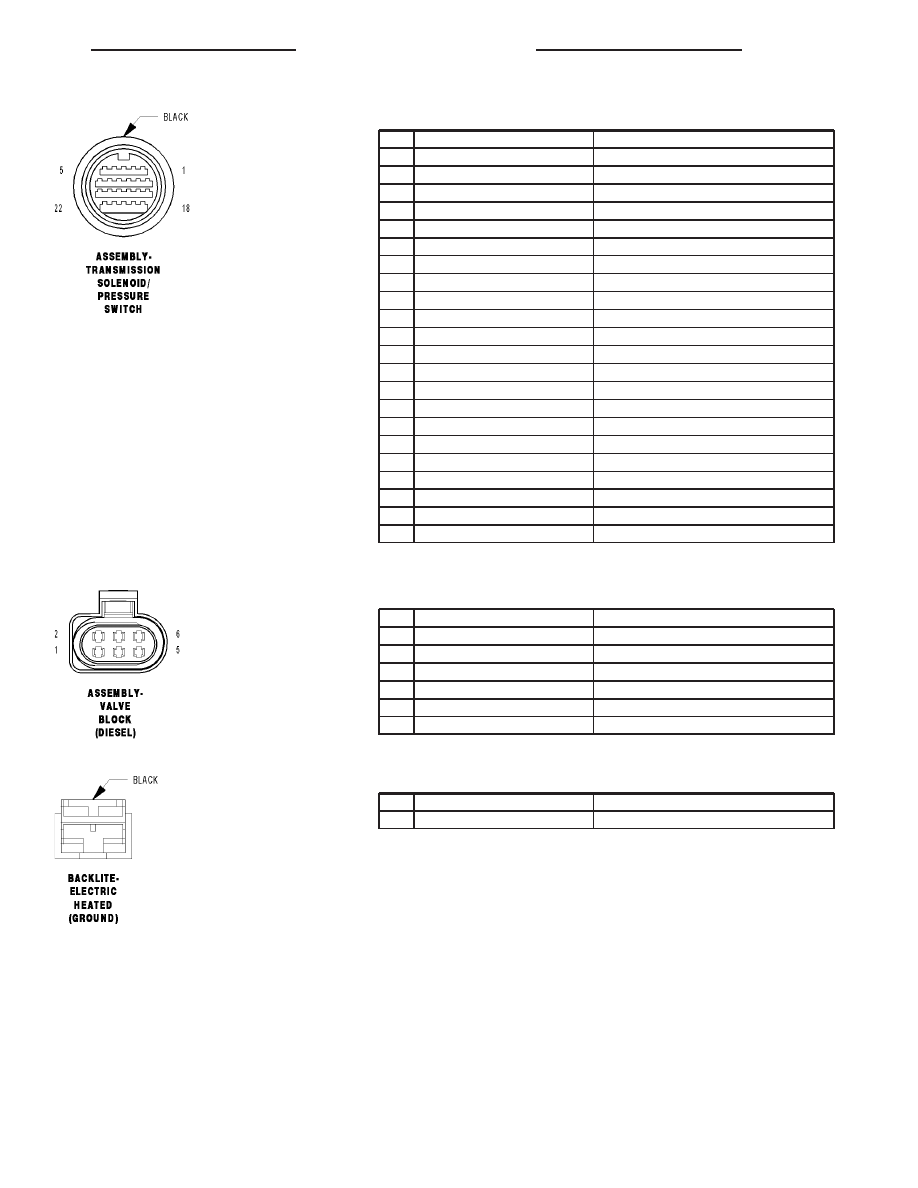

ASSEMBLY-TRANSMISSION SOLENOID/PRESSURE SWITCH - BLACK 22 WAY

CAV

CIRCUIT

FUNCTION

1

T20 18DG/LB

LINE PRESSURE SOLENOID CONTROL

2

T19 18YL/DB

SECONDARY PRESSURE SOLENOID CONTROL

3

T59 18YL/LB

TCC SOLENOID CONTROL

4

T60 18YL/GY

TCC ON/OFF SOLENOID CONTROL

5

T72 18PK/LB

5 VOLT SUPPLY

6

Z967 18BK

GROUND

7

T50 18PK/LB

SECONDARY PRESSURE SENSOR SIGNAL

8

T314 18LB/YL

STEP MOTOR CONTROL A

9

T315 18YL/OR

STEP MOTOR CONTROL B

10

T316 18YL/WT

STEP MOTOR CONTROL C

11

T317 18TN/YL

STEP MOTOR CONTROL D

12

-

-

13

-

-

14

-

-

15

-

-

16

T313 18YL/LG

CHIP SELECT

17

T54 18RD/WT

TRANSMISSION TEMPERATURE SENSOR SIGNAL

18

T21 18DG/YL

PRIMARY PRESSURE SENSOR SIGNAL

19

T13 18DG/VT

SENSOR GROUND

20

-

-

21

T302 18DG/BR

CLOCK SELECT

22

T327 18GY/YL

DATA IN/OUT SELECT

ASSEMBLY-VALVE BLOCK (DIESEL) - 6 WAY

CAV

CIRCUIT

FUNCTION

1

K344 20BR/GY

FUSED MAIN RELAY OUTPUT

2

K53 20DB/LG

EGR COOLER BYPASS CONTROL

3

K344 20BR/GY

FUSED MAIN RELAY OUTPUT

4

K344 20BR/GY

FUSED MAIN RELAY OUTPUT

5

K137 20DB/OR

BOOST PRESSURE CONTROL

6

K35 20DB/VT

EGR SOLENOID CONTROL

BACKLITE-ELECTRIC HEATED (GROUND) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z960 12BK

GROUND

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 9

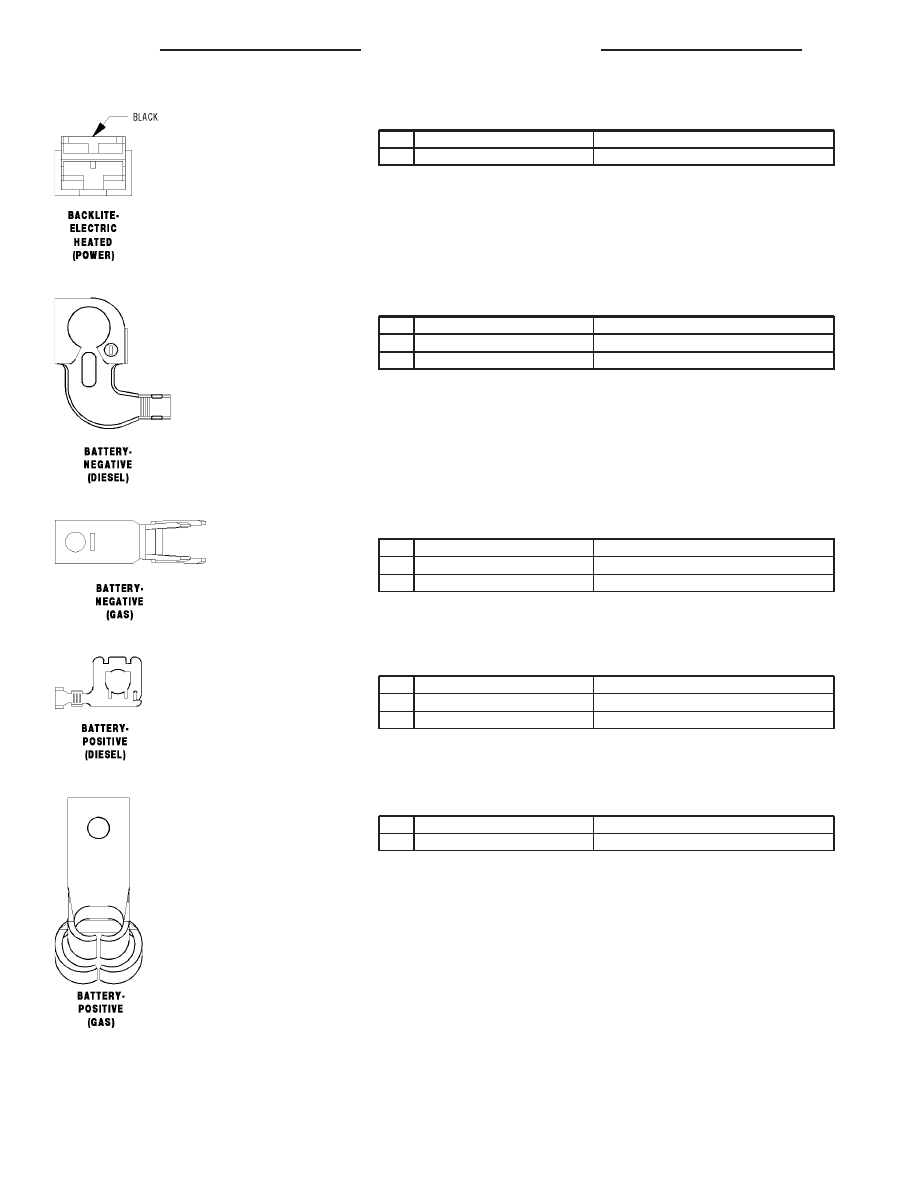

BACKLITE-ELECTRIC HEATED (POWER) - BLACK 1 WAY

CAV

CIRCUIT

FUNCTION

1

C515 12LB/OR

REAR WINDOW DEFOGGER CONTROL OUTPUT

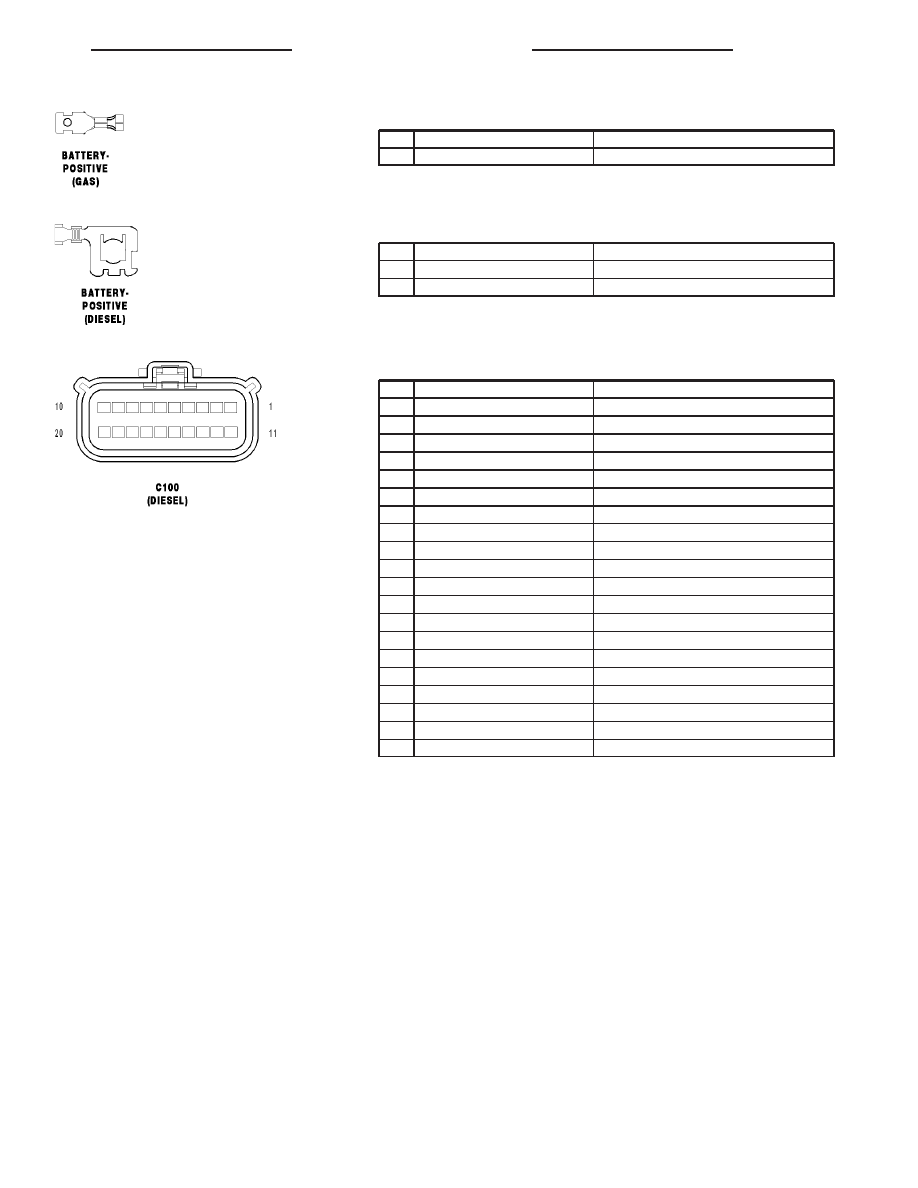

BATTERY-NEGATIVE (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z901 4BK

GROUND

1

Z912 6BK

GROUND

BATTERY-NEGATIVE (GAS) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

Z901 4BK

GROUND

1

Z912 4BK

GROUND

BATTERY-POSITIVE (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A0 6RD

B(+)

1

A0 4RD

B(+)

BATTERY-POSITIVE (GAS) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A0 4RD

B(+)

8W - 80 - 10

8W-80 CONNECTOR PIN-OUTS

PM

BATTERY-POSITIVE (GAS) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A0 6RD

B(+)

BATTERY-POSITIVE (DIESEL) - 1 WAY

CAV

CIRCUIT

FUNCTION

1

A281 16DB

B(+)

1

A282 16DB

B(+)

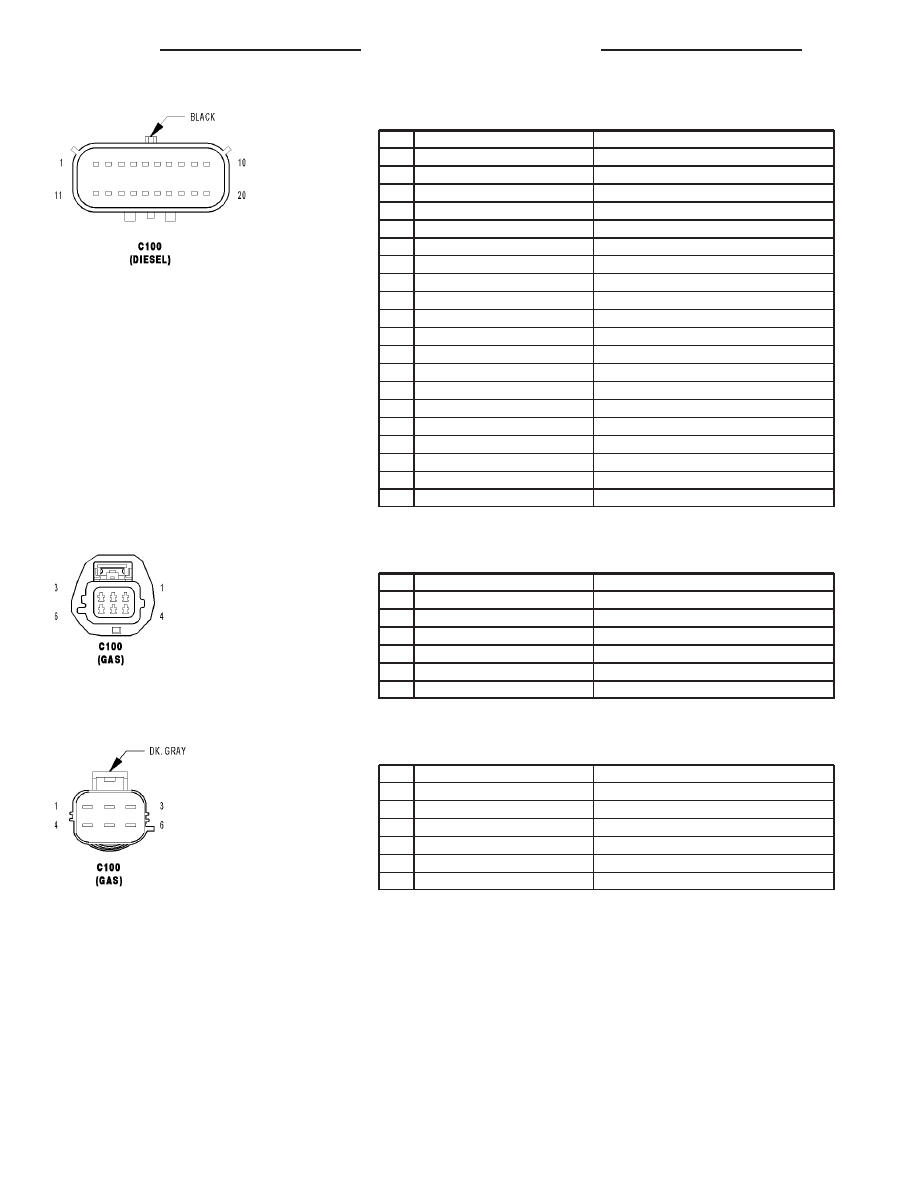

C100 (DIESEL) - BLACK (POWERTRAIN SIDE) 20 WAY

CAV

CIRCUIT

FUNCTION

1

G6 20VT/GY

EOP SIGNAL

2

N1 20DB/OR

FUEL PUMP CONTROL OUTPUT

3

Z924 18BK

GROUND

4

K343 20BR/YL

FUSED MAIN RELAY OUTPUT

5

K344 20BR/GY

FUSED MAIN RELAY OUTPUT

6

V71 20VT/OR

S/C SIGNAL 1

7

A202 16RD/WT

GLOW PLUG 1 CONTROL

8

A203 16RD

GLOW PLUG 2 CONTROL

9

A204 16RD/YL

GLOW PLUG 3 CONTROL

10

A208 16RD/OR

GLOW PLUG 4 CONTROL

11

K957 20BR/OR

MAF SENSOR GROUND

12

T750 16YL/GY

STARTER CONTROL OUTPUT

13

K157 20BR/OR

MAF SENSOR SIGNAL

14

K92 20BR

GEN OUTPUT SIGNAL

15

G329 20VT/OR

CHARGE INDICATOR SIGNAL

16

F855 20PK/YL

5 VOLT SUPPLY

17

K35 20DB/VT

EGR SOLENOID CONTROL

18

-

-

19

-

-

20

-

-

PM

8W-80 CONNECTOR PIN-OUTS

8W - 80 - 11

C100 (DIESEL) - BLACK (ENGINE COMPARTMENT SIDE) 20 WAY

CAV

CIRCUIT

FUNCTION

1

G6 16VT/GY

EOP SIGNAL

2

N1 20DB/OR

FUEL PUMP CONTROL OUTPUT

3

Z909 16BK/WT

GROUND

4

K343 18DB/LG

FUSED MAIN RELAY OUTPUT

5

K344 18DB/LB

FUSED MAIN RELAY OUTPUT

6

V71 20VT/OR

S/C SIGNAL 1

7

A202 14RD/WT

GLOW PLUG 1 CONTROL

8

A203 14RD/BR

GLOW PLUG 2 CONTROL

9

A204 14RD/YL

GLOW PLUG 3 CONTROL

10

A208 14RD/OR

GLOW PLUG 4 CONTROL

11

K957 20BK/OR

MAF SENSOR GROUND

12

T750 16YL/GY

STARTER CONTROL OUTPUT

13

K157 20BR/OR

MAF SENSOR SIGNAL

14

K92 20BR/YL

GEN OUTPUT SIGNAL

15

G329 20VT/OR

CHARGE INDICATOR SIGNAL

16

F855 20PK/YL

5 VOLT SUPPLY

17

K35 20DB/VT

EGR SOLENOID CONTROL

18

-

-

19

-

-

20

-

-

C100 (GAS) - DK. GRAY (ENGINE COMPARTMENT SIDE) 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A804 16RD/GY

GEN SENSE

3

Z909 16BK/WT

GROUND

4

K343 18DB/LG

FUSED MAIN RELAY OUTPUT

5

K344 18DB/LB

FUSED MAIN RELAY OUTPUT

6

T750 16YL/GY

STARTER CONTROL OUTPUT

C100 (GAS) - DK. GRAY (POWERTRAIN SIDE) 6 WAY

CAV

CIRCUIT

FUNCTION

1

-

-

2

A804 16RD/GY

GEN SENSE

3

Z916 16BK

GROUND

4

K343 16BR/YL

FUSED MAIN RELAY OUTPUT

5

K344 18BR/GY

FUSED MAIN RELAY OUTPUT

6

T750 16YL/GY

STARTER CONTROL OUTPUT
