NAVIGATION/TELECOMMUNICATION

TABLE OF CONTENTS

page

page

NAVIGATION/TELECOMMUNICATION -

ELECTRICAL DIAGNOSTICS. . . . . . . . . . . . . . . . . 1

NAVIGATION/TELECOMMUNICATION . . . . . . . . . . 53

NAVIGATION/TELECOMMUNICATION - ELECTRICAL

DIAGNOSTICS

TABLE OF CONTENTS

page

page

NAVIGATION/TELECOMMUNICATION -

ELECTRICAL DIAGNOSTICS
DIAGNOSIS AND TESTING

B1411-HFM LEFT AUDIO OUTPUT CIRCUIT

LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

B1412-HFM LEFT AUDIO OUTPUT CIRCUIT

HIGH . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

B1415-HFM RIGHT AUDIO OUTPUT

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

B1416-HFM RIGHT AUDIO OUTPUT

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

B1435-VOICE RECOGNITION/PHONE

SWITCH INPUT CIRCUIT PERFORMANCE . . . 17

B1436-VOICE RECOGNITION/PHONE

SWITCH INPUT CIRCUIT LOW . . . . . . . . . . . . . . 19

B1437-VOICE RECOGNITION/PHONE

SWITCH INPUT CIRCUIT HIGH . . . . . . . . . . . . . 22

B1438–VOICE RECOGNITION SWITCH

STUCK. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

B1439-PHONE SWITCH STUCK . . . . . . . . . . . . . . 28
B145A-TELEMATICS MIRROR CONTROL

CIRCUIT HIGH. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

B1459-TELEMATICS MIRROR CONTROL

CIRCUIT LOW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

B1492–GENERAL MICROPHONE

PERFORMANCE . . . . . . . . . . . . . . . . . . . . . . . . . . . 36

B2203–ROM CHECKSUM PERFORMANCE . . . 42
B222A-VEHICLE LINE MISMATCH . . . . . . . . . . . . 43
B222E–FLASH CHECKSUM PERFORMANCE . 44
B222F–FLASH WRITE PERFORMANCE . . . . . . . 45
B2223-(HFM) HANDS FREE PHONE

INTERNAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 46

B2230–RAM WRITE PERFORMANCE . . . . . . . . . 47
U0019–CAN B BUS . . . . . . . . . . . . . . . . . . . . . . . . . 48
U0141–LOST COMMUNICATION WITH

FRONT CONTROL MODULE (TOTALLY
INTEGRATED POWER MODULE) . . . . . . . . . . . 51

U0151-LOST COMMUNICATION WITH

OCCUPANT RESTRAINT CONTROLLER . . . . . 51

U0154-LOST COMMUNICATION WITH

OCCUPANT CLASSIFICATION MODULE . . . . . 51

U0155-LOST COMMUNICATION WITH

CLUSTER/CCN . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

U0167-LOST COMMUNICATION WITH

INTRUSION TRANSCEIVER CONTROL
MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

U0168-LOST COMMUNICATION WITH

VEHICLE SECURITY CONTROL MODULE
(SKREEM/WCM) . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

U0184-LOST COMMUNICATION WITH

RADIO . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51

U0186-LOST COMMUNICATION WITH

AUDIO AMPLIFIER . . . . . . . . . . . . . . . . . . . . . . . . . 51

U0195-LOST COMMUNICATION WITH

SDARS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 52

U0199-LOST COMMUNICATION WITH

DRIVER DOOR MODULE (LEFT WINDOW
REGULATOR MODULE) . . . . . . . . . . . . . . . . . . . . 52

U0200-LOST COMMUNICATION WITH

PASSENGER DOOR MODULE (RIGHT
WINDOW REGULATOR MODULE). . . . . . . . . . . 52

PM

NAVIGATION/TELECOMMUNICATION

8T - 1

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

DIAGNOSIS AND TESTING

8T - 2

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

PM

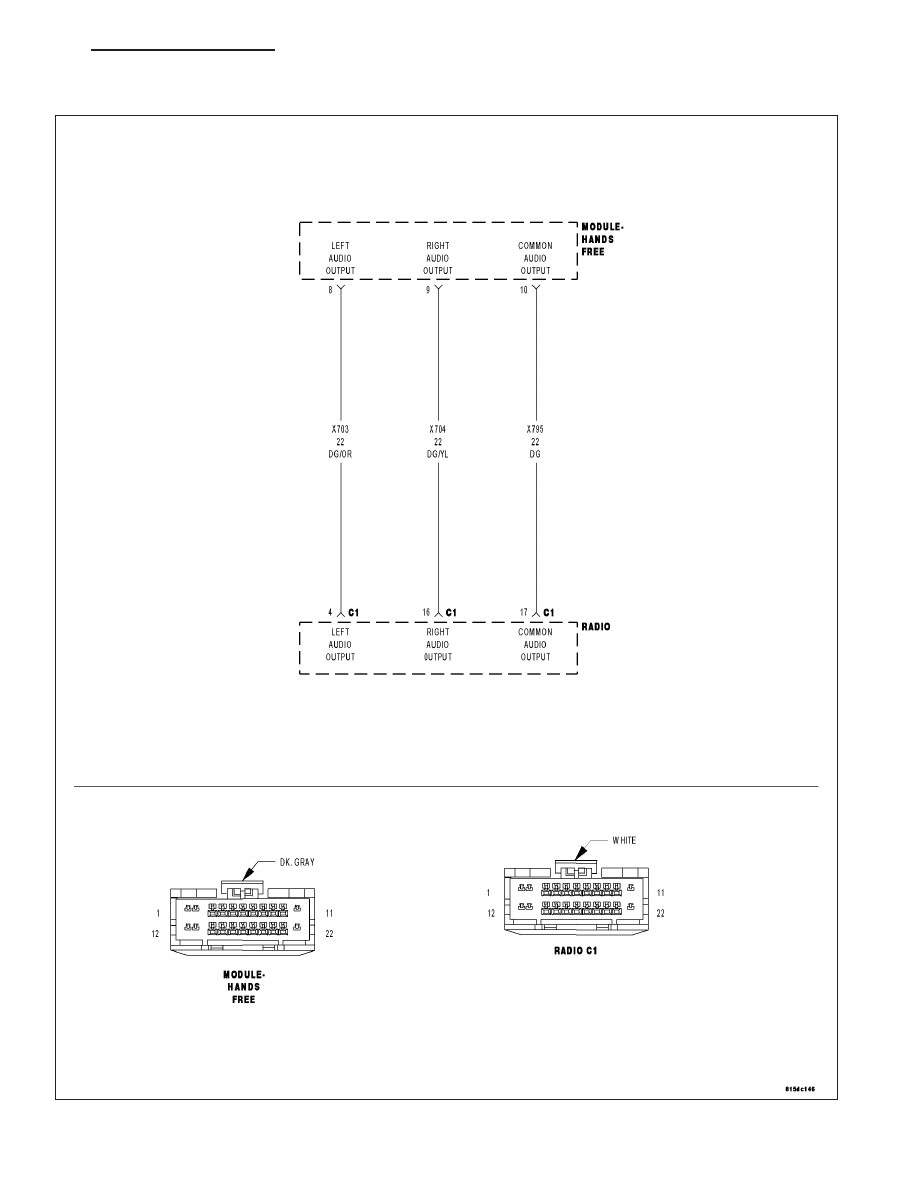

B1411-HFM LEFT AUDIO OUTPUT CIRCUIT LOW

For a complete wiring diagram Refer to Section 8W.

PM

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 3

•

When Monitored:
With the ignition on.

•

Set Condition:
The Hands Free Module detects low voltage on the (X703) Left Audio Output circuit.

Possible Causes

(X703) LEFT AUDIO OUTPUT CIRCUIT OPEN

(X703) LEFT AUDIO OUTPUT CIRCUIT SHORT TO GROUND

(X795) COMMON AUDIO OUTPUT CIRCUIT OPEN

(X703) LEFT AUDIO OUTPUT CIRCUIT SHORT TO (X795) COMMON AUDIO OUTPUT CIRCUIT

HANDS FREE MODULE

Diagnostic Test

1.

CHECK FOR ACTIVE DTC

With the scan tool, read the active DTC’s.

Cycle the ignition switch from off to on at least 5 times, leaving the ignition on for a minimum of 90 seconds per
cycle.

With the scan tool, read the active DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Go To 2

No

>> If the DTC is stored, check for an intermittent condition. Visually inspect the related wiring harness con-

nectors. Look for broken, bent, pushed out, or corroded terminals.

2.

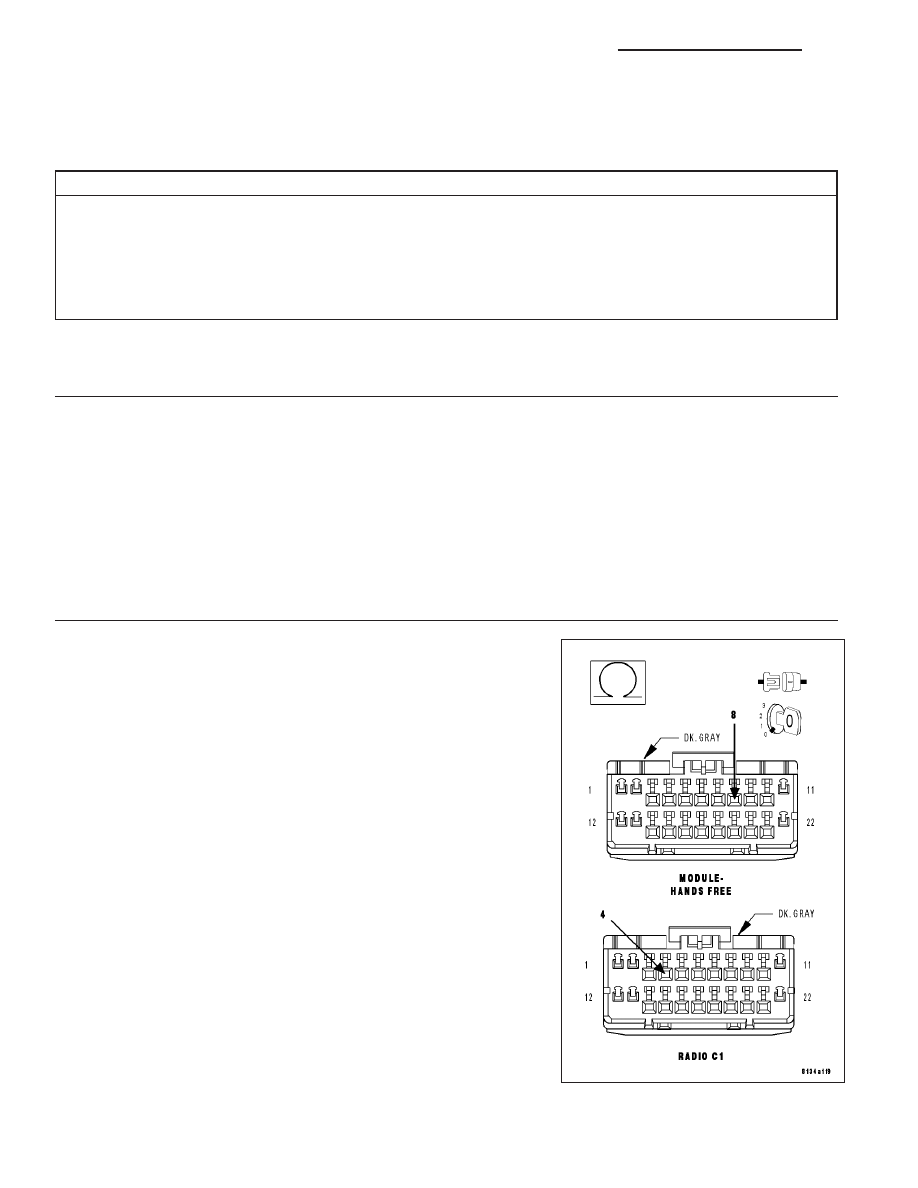

(X703) LEFT AUDIO OUTPUT CIRCUIT OPEN

Turn the ignition off.

Disconnect the Hands Free Module harness connector.

Disconnect the Radio C1 harness connector.

Measure the resistance of the (X703) Left Audio Output circuit between
the HFM connector and the radio connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (X703) Left Audio Output circuit for an open

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
- ELECTRICAL/ELECTRONIC CONTROL MODULES -
STANDARD PROCEDURE).

8T - 4

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

PM
