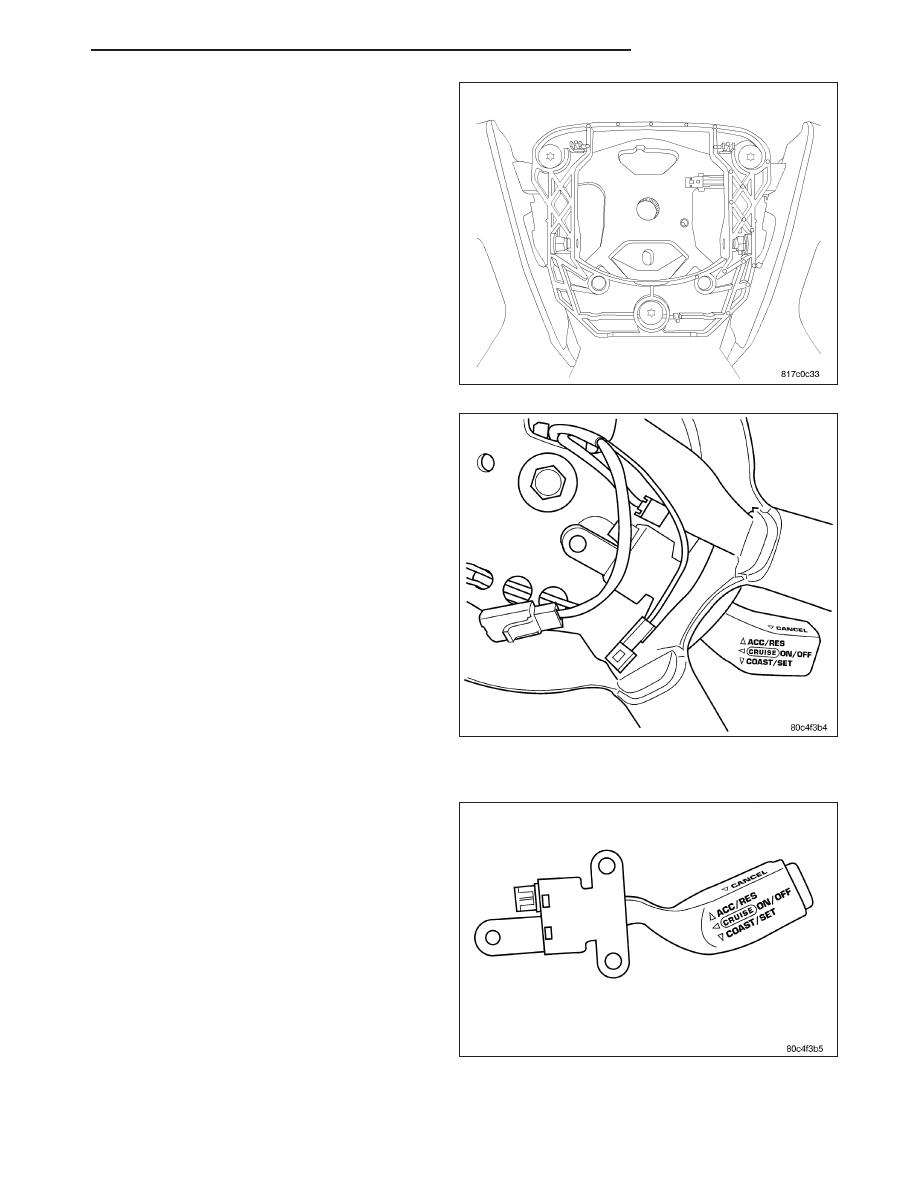

5. Disconnect the connector from the clockspring.

6. Remove the three mounting fasteners.

7. Remove the horn switch.

8. Remove 2 speed control switch mounting screws.

9. Disconnect the electrical connector.

10. Remove switch.

INSTALLATION

The speed control switch is mounted in the steering
wheel and wired through the clock spring device under
the airbag module.

PM

SPEED CONTROL

8P - 5

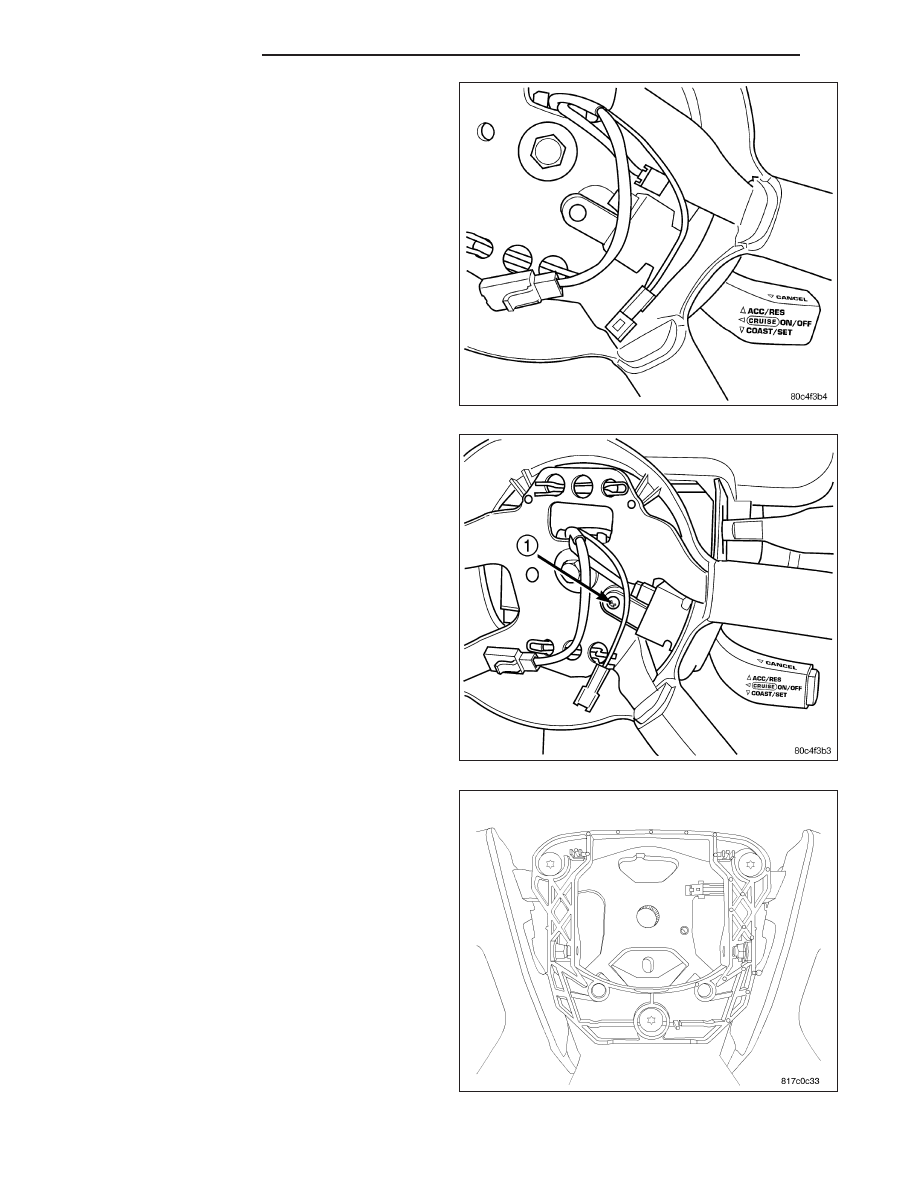

1. Connect the electrical connector to speed control

switch.

2. Install the 2 speed control screw.

3. Tighten the screws (1) to 1.6 N·m (15 in. lbs.).

Make sure rubber seal is in place around switch.

4. Install the horn switch.

5. Install the three mounting fasteners.

6. Connect the electrical connector to the clockspring.

8P - 6

SPEED CONTROL

PM

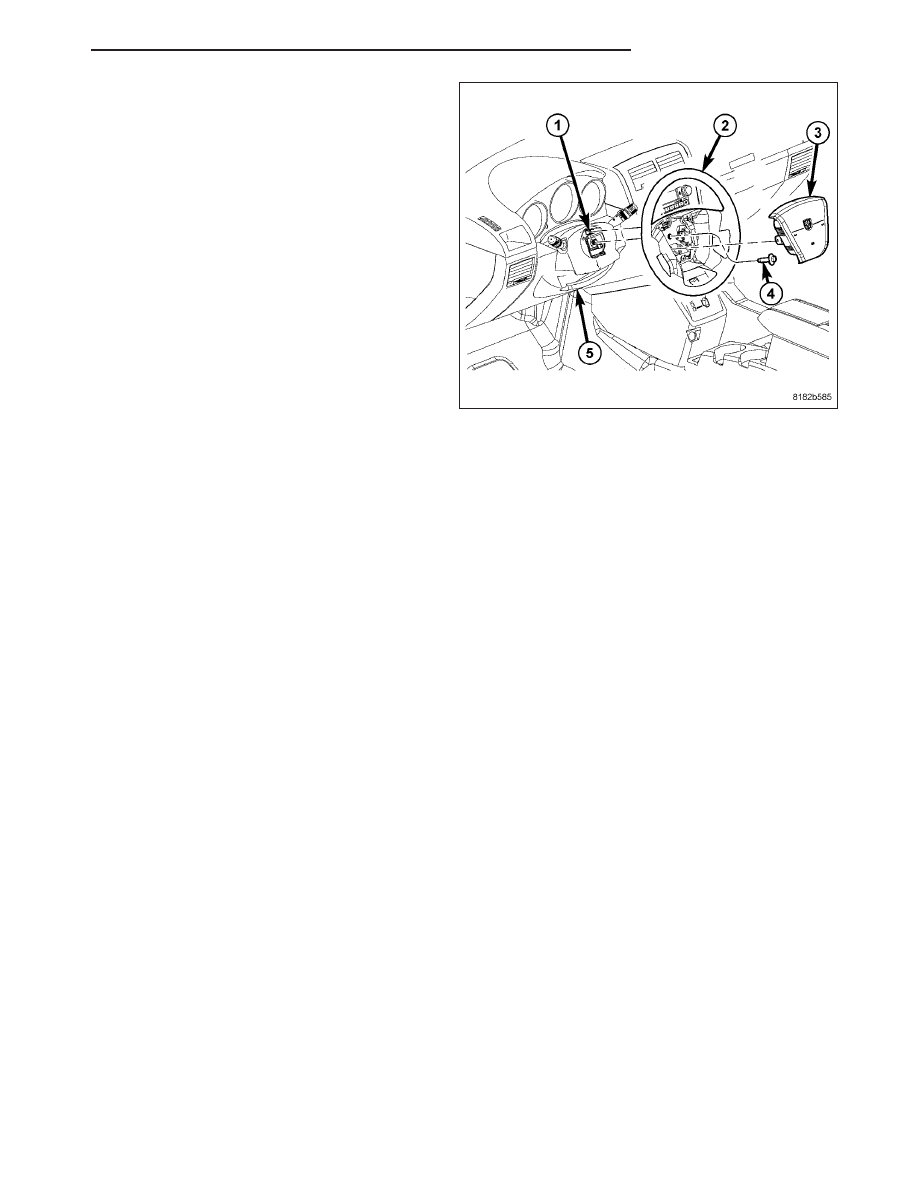

7. Install the driver airbag (3). (Refer to 8 - ELECTRI-

CAL/RESTRAINTS/DRIVER AIRBAG - INSTALLA-
TION)

WARNING: Do not connect battery negative cable
yet. Refer first to airbag system test. (Refer to 8 -
ELECTRICAL/RESTRAINTS

-

DIAGNOSIS

AND

TESTING)

8. Reconnect battery using Airbag System Test proce-

dure in Restraints. (Refer to 8 - ELECTRICAL/RE-
STRAINTS - DIAGNOSIS AND TESTING)

9. Close hood.

10. Verify vehicle and system operation.

PM

SPEED CONTROL
