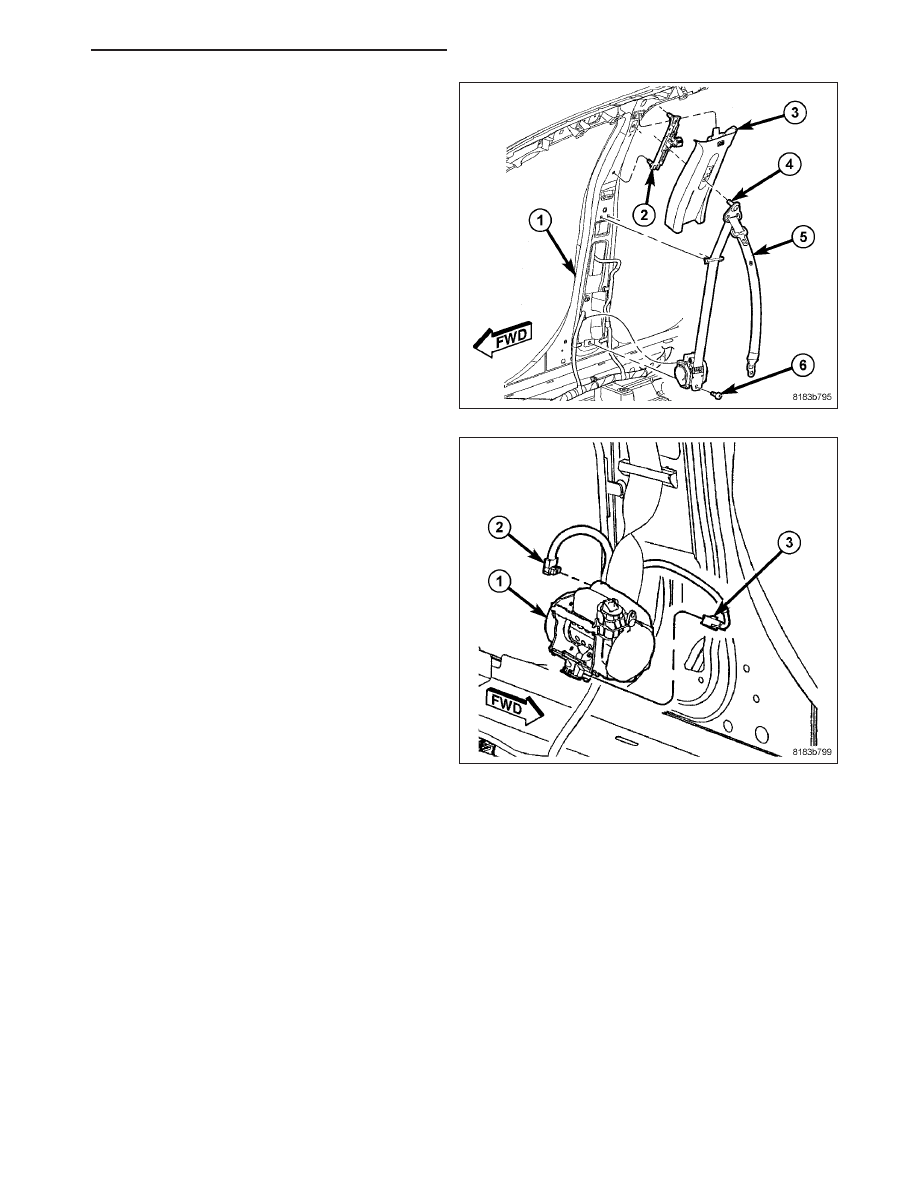

5. Remove the bolt (4) attaching the turning loop to

the belt height adjuster (2).

6. Remove upper B-pillar trim (3) (Refer to 23 -

BODY/INTERIOR/B-PILLAR TRIM - REMOVAL)
and lower B-pillar trim panels (Refer to 23 - BODY/
INTERIOR/B-PILLAR LOWER TRIM - REMOVAL).

7. Using a trim stick or equivalent, gently pry the seat-

belt webbing guide from the B-pillar (1).

8. Remove anchor bolt (6) from lower B-pillar (1)

.

9. Disconnect electrical connectors. One is for the

tensioner squib (2) and the other is for the seat belt
switch (3).

10. Remove front seat belt retractor (1) from vehicle.

PM

RESTRAINTS - SERVICE INFORMATION

8O - 373

INSTALLATION

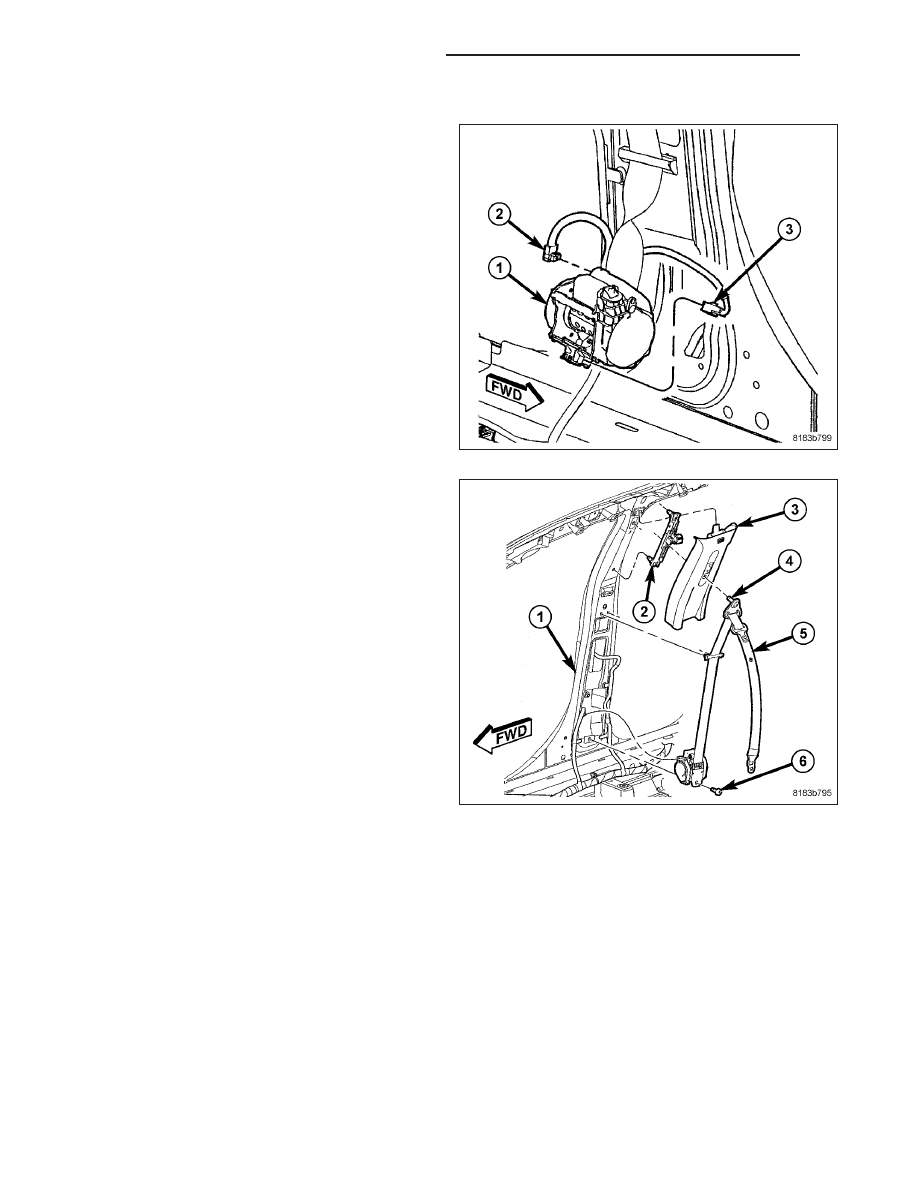

WARNING: Due to the integral tensioners, the front
seat belt retractor assemblies must be replaced
following a collision where the airbags were
deployed.

1. Position the front seat belt retractor (1) into B-pillar

pocket.

2. Connect electrical connectors. One is for the ten-

sioner squib (2) and the other is for the seat belt
switch (3).

3. Install the anchor bolt (6) to the lower B-pillar (1).

Tighten bolt to 40 N·m (29.5 ft. lbs.).

4. Install the seatbelt webbing guide into the B-pillar

(1).

5. Install the lower B-pillar trim (Refer to 23 - BODY/

INTERIOR/B-PILLAR LOWER TRIM - INSTALLA-
TION) and upper B-pillar trim (3) (Refer to 23 -
BODY/INTERIOR/B-PILLAR

TRIM

-

INSTALLA-

TION).

6. Install the bolt (4) attaching the turning loop to the

belt height adjuster (2). Tighten bolt to 40 N·m
(29.5 ft. lbs.).

8O - 374

RESTRAINTS - SERVICE INFORMATION

PM

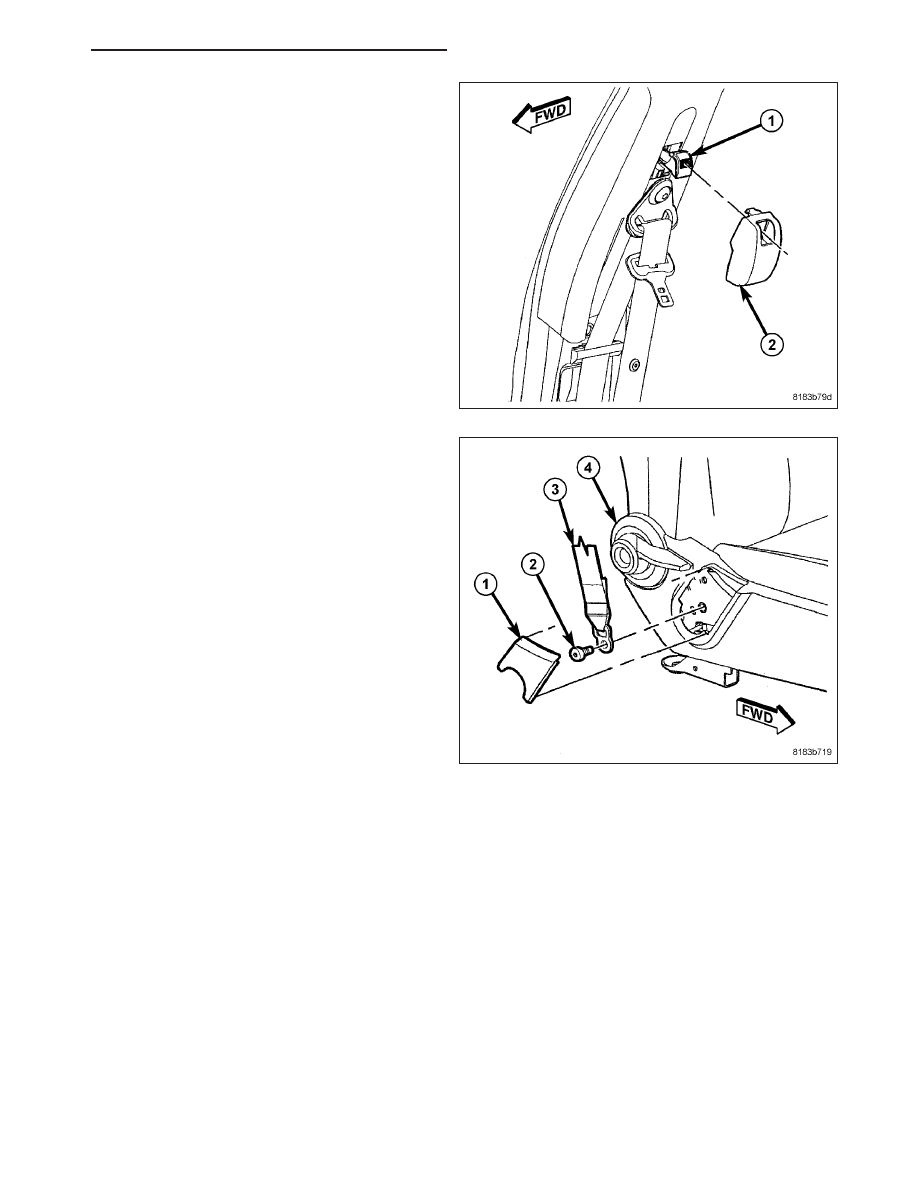

7. Install the plastic turning loop cover (2) onto the

height adjuster (1).

8. Install the lower webbing anchor bolt (2) to the seat

cushion frame (4). Tighten bolt to 51 N·m (37.5 ft.
lbs.).

9. Install the trim cover (1) to the retractor lower

anchor bolt (2).

WARNING: Do not connect the battery negative
cable (Refer to 8 - ELECTRICAL/RESTRAINTS -
DIAGNOSIS AND TESTING - AIRBAG SYSTEM).
Personal injury or death may result if the system
test is not performed first.

PM

RESTRAINTS - SERVICE INFORMATION

8O - 375

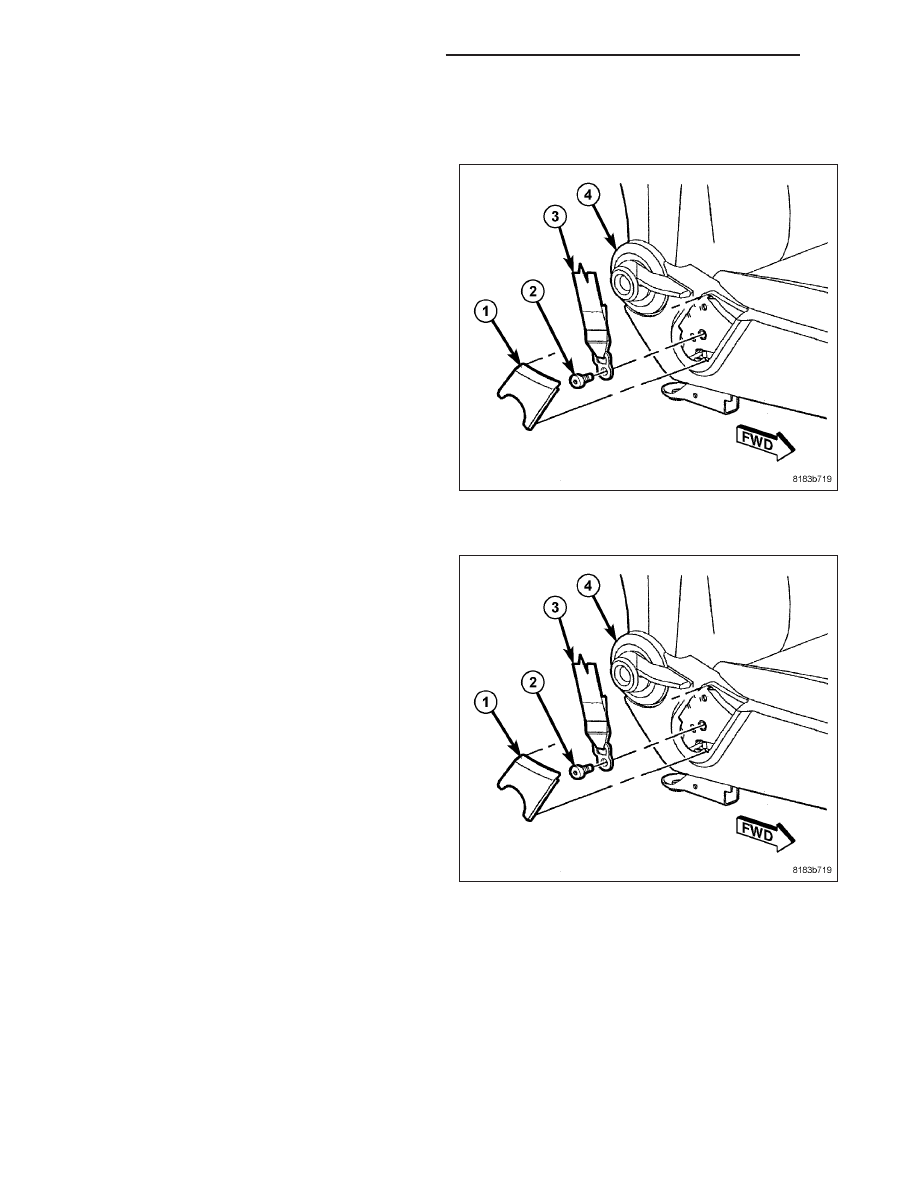

FRONT SEAT BELT BUCKLE

REMOVAL

NOTE: Graphic is of seatbelt retractor anchor bolt,
buckle is same mounting but on the outboard side
of the seat cushion frame.

1. Using a trim stick or equivalent, gently pry off the

trim cover (1) to the seatbelt buckle bolt (2).

2. Remove the buckle anchor bolt (2).

INSTALLATION

NOTE: Graphic is of seatbelt retractor anchor bolt,
buckle is same mounting but on the outboard side
of the seat cushion frame.

1. Install the seatbelt buckle and then the anchor bolt

(2). Tighten bolt to 51 N·m (37.5 ft. lbs.).

2. Install the trim cover (1) to the seatbelt buckle bolt

(2).
