B1BBD-OCM CURRENT CONFIGURATION TABLE UNPROGRAMMED

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
If the Configuration Table is not programmed at the supplier or when the checksum is invalid.

•

Set Condition:
This DTC will set if the module was received unprogrammed from the supplier, the vehicle line was not iden-
tified correctly or if the flash procedure was not completed successfully

Possible Causes

NEW OCCUPANT CLASSIFICATION MODULE

INTERNAL CHECKSUM FAILURE

Diagnostic Test

1.

MODULE CONFIGURATION

Does the scan tool display B1BBD-OCM CURRENT CONFIGURATION TABLE UNPROGRAMMED?

Yes

>> Perform the B1BA7–OCS VERIFICATION REQUIRED diagnostic procedure.

No

>> Replace the Occupant Classification Module in accordance with the service information.

With the scan tool, perform *OCCUPANT CLASSIFICATION MODULE SYSTEM VERIFICATION TEST.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 253

B1BC7-DEPLOYMENT DATA RECORD FULL

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on. The module’s on board diagnostics continuously performs internal circuit tests.

•

Set Condition:
This DTC will set if the module identifies an out of range internal circuit.

Possible Causes

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

1.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions can result in accidental airbag deployment and personal injury or death.

View repair.

Repair

Replace the Occupant Restraint Controller in accordance with the service information.

Perform the *AIRBAG SYSTEM VERIFICATION TEST - VER 1.

8O - 254

RESTRAINTS - ELECTRICAL DIAGNOSTICS

PM

B1BC8-PASSENGER SEAT WEIGHT SENSORS PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

PM

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 255

•

When Monitored:
While the CAN bus ignition status is in IGN_RUN, the module checks the sensor input ranges.

•

Set Condition:
If the module detects the difference between 2 sensors is less than 3 A/D (15 mV) counts for 10 consecutive
minutes while at least one sensor count is changing and greater than 8 A/D (40 mV) counts.

Possible Causes

OTHER SEAT WEIGHT SENSOR FAULTS ACTIVE IN THE OCM

PASSENGER SEAT HARNESS WIRES CHAFED, PIERCED, PINCHED, PARTIALLY BROKEN

PASSENGER SEAT HARNESS CONNECTOR TERMINALS BROKEN, BENT PUSHED OUT, SPREAD,
CORRODED, CONTAMINATED

PASSENGER SEAT WEIGHT SENSORS

DAMAGE TO THE PASSENGER SEAT STRUCTURE, RISER ASSEMBLY, CROSSMEMBERS, SEAT TRACKS,
FLOOR PAN

OCCUPANT CLASSIFICATION MODULE (OCM)

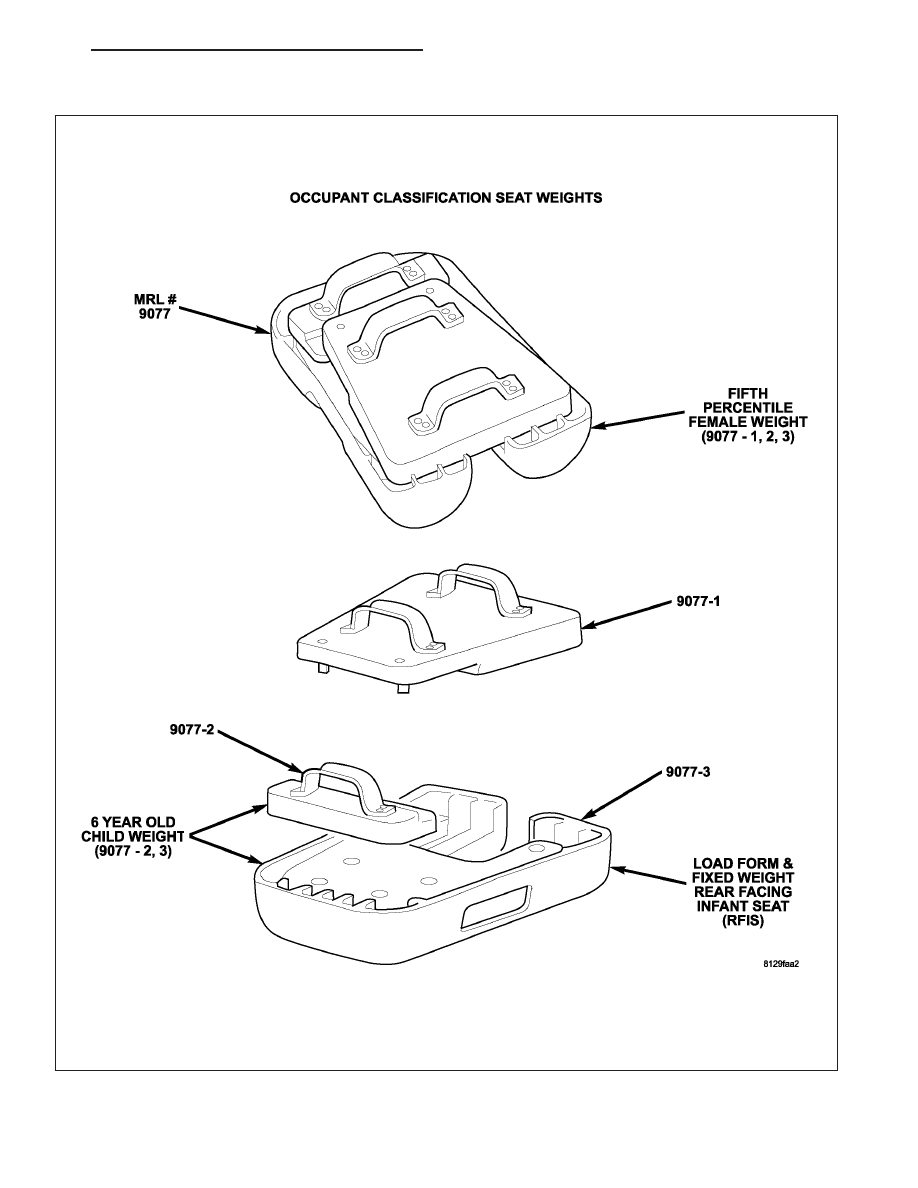

Diagnostic Test

1.

CHECK FOR ACTIVE INTERNAL FAULTS, IGNITION FAULTS, AND BATTERY FAULTS IN THE OCCUPANT
CLASSIFICATION MODULE (OCM)

NOTE: Ensure the battery is fully charged.
Turn the ignition on, then off, and then on again.

NOTE: This DTC will take 10 minutes to mature, allow plenty of time for the code to mature between as you
work through the test steps.
With the scan tool, read Occupant Classification Module (OCM) DTCs.

Does the scan tool display any active DTCs relating to internal faults, ignition faults, or battery faults?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 2

2.

VERIFY THAT DTC B1BC8-PASSENGER SEAT WEIGHT SENSORS PERFORMANCE IS ACTIVE

With the scan tool, read OCM DTCs.

Does the scan tool display active: B1BC8-PASSENGER SEAT WEIGHT SENSORS PERFORMANCE?

Yes

>> Go To 3

No

>> Go To 6

3.

CHECK FOR OTHER ACTIVE PASSENGER SEAT WEIGHT SENSOR FAULTS IN THE OCM

With the scan tool, read OCM DTCs.

Does the scan tool display any other active Seat Weight Sensor DTCs?

Yes

>> Diagnose and repair the DTCs. Refer to the Table of Contents in this Section for a complete list of

symptoms.

No

>> Go To 4
