OPERATION

POWER LOCKS

All doors can be locked or unlocked mechanically and independently with their respective locking knobs. The front
doors can also be unlocked by actuation of the inside remote door handle.

CENTRAL LOCKING/UNLOCKING (IF EQUIPPED)

The door locks can be locked or unlocked electrically via the exterior door key cylinders to provide the central lock-
ing/unlocking feature. The central locking/unlocking feature incorporates a customer programmable

9

Double activa-

tion unlock

9

feature which operates in the following manner: When enabled, the first turn of the key cylinder to the

UNLOCK position (toward the front of the vehicle) will mechanically unlock the door whose key cylinder is being
turned. A second turn of the key cylinder to the UNLOCK position (within five seconds of the first turn) will cause all
vehicle doors and liftgate to unlock electrically. When this feature is disabled, all vehicle doors and liftgate will be
unlocked electrically upon the first turn of a key cylinder to the UNLOCK position. The vehicle is locked electrically
by turning the key cylinder to the LOCK position once, regardless of the state of the double activation unlock fea-
ture.

REMOTE KEYLESS ENTRY

The transmitter has three buttons for operation: LOCK, UNLOCK and PANIC.

•

Pressing the UNLOCK button will unlock the driver’s door, flash the park lamps twice and enable illuminated
entry. Pressing and releasing the button once will unlock the drivers door. Pressing and releasing the button
two times within a five second interval will unlock all doors.

•

Pressing the LOCK button will cause the horn to sound a short chirp (if enabled) and flash the park lamps to
notify that the all door lock signal was received and set. Illuminated entry is cancelled and the interior lamps
are faded to off.

•

Pressing the PANIC button will cause the panic alarm to sound for three minutes, until the PANIC button is
pressed a second time, or the vehicle reaches a speed of 25.7 Km/h (15 mph). The receiver is capable of
retaining a Vehicle Access Code (VAC) even when power is removed. Each Remote Keyless Entry (RKE)
module must have at least one and no more than four transmitters.

ROLLING DOOR LOCKS

When the rolling door lock system is enabled, the RKE module will automatically lock all the vehicle doors and
liftgate when all of the following conditions are met:

•

All doors are closed

•

The vehicle speed exceeds 25.7 Km/h (15 +/- 1 mph).

•

The throttle position sensor tip-in is greater than 10 +/- 2 degrees.

The RKE module will automatically re-lock all doors if the above conditions are met and if any of the doors become
ajar and then closed again.

The enabling/disabling of the rolling door lock feature is customer programmable, as well as programmable with the
scan tool.

The power lock motors are also equipped with a thermal protection system which prevents the motors from burning
out. The motors may chatter if they are continuously activated.

DIAGNOSIS AND TESTING - POWER LOCKS

The most reliable, efficient, and accurate means to diagnose the power lock system requires the use of a scan tool
and the proper Diagnostic Procedures manual. The scan tool can provide confirmation that the PCI data bus is
functional, that all of the electronic modules are sending and receiving the proper messages on the PCI data bus,
and that the power lock motors are being sent the proper hard wired outputs by the relays for them to perform their
power lock system functions.

PM

POWER LOCKS

8N - 45

STANDARD PROCEDURE

STANDARD PROCEDURE - DOUBLE ACTIVATION UNLOCK

The toggling of the double activation unlock feature (between enabled and disabled) can be performed with the use
of the scan tool, or by the customer.

SCAN TOOL PROGRAMMING

When using the scan tool, select:

1. “CCN”

2. “Miscellaneous Functions”

and then the desired function.

CUSTOMER PROGRAMMING

1. Open the driver door, sit in the driver seat, and close the driver door.

2. Turn the ignition switch to the RUN position (without starting the vehicle) and then back to OFF. Repeat this step

three additional times (for a total of four key ON/OFF cycles).

3. Within 10 seconds of switching the ignition switch to the OFF position for the last time (at the end of the fourth

cycle in the above step), press the driver interior door lock switch to UNLOCK.

4. A single chime will be heard to verify that the customer programmable toggle of the double activation unlock was

successfully completed.

Steps 2 and 3 must be completed within 10 seconds.

NOTE: When toggling the double activation unlock feature (customer programmable), the toggle that hap-
pens will be from the last state of the double activation unlock. If the double activation unlock feature was
enabled, after the toggle process, it will now be disabled and vice versa. There is no telltale to inform you
of which state the double activation unlock feature is in.

STANDARD PROCEDURE - ROLLING DOOR LOCKS

The toggling of the rolling door lock feature (between enabled and disabled) can be performed with the use of the
scan tool or by the customer.

SCAN TOOL PROGRAMMING

When using the scan tool, select:

1. “Theft Alarm”

2. “VTSS”

3. “Miscellaneous”

and then the desired function.

8N - 46

POWER LOCKS

PM

CUSTOMER PROGRAMMING

1. Open the driver door, sit in the driver seat, and close the driver door.

2. Turn the ignition switch to the RUN position (without starting the vehicle) and then back to OFF. Repeat this step

three additional times (for a total of four key ON/OFF cycles).

3. Within 10 seconds of switching the ignition switch to the OFF position for the last time (at the end of the fourth

cycle in the above step), press the driver interior door lock switch to LOCK.

4. A single chime will be heard to verify that the customer programmable toggle of the rolling door locks was suc-

cessfully completed.

Steps 2 and 3 must be completed within 10 seconds.

NOTE: When toggling the rolling door locks (customer programmable), the toggle that happens will be from
the last state of the rolling door locks. If the rolling door locks were enabled, after the toggle process, they
will now be disabled and vice versa. There is no telltale to inform you of which state the rolling door locks
are in.

PM

POWER LOCKS

8N - 47

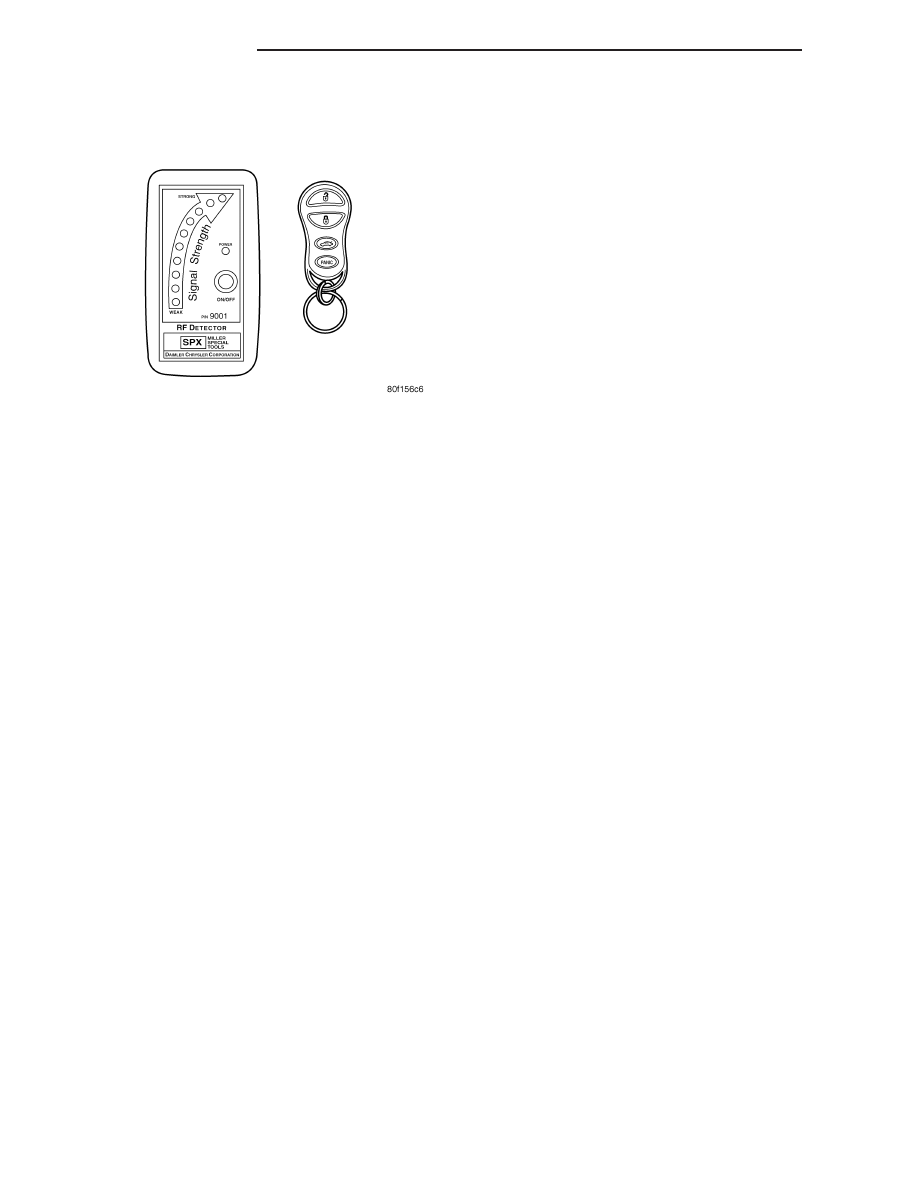

SPECIAL TOOLS
