(A935) FUSED B+ CIRCUIT OPEN

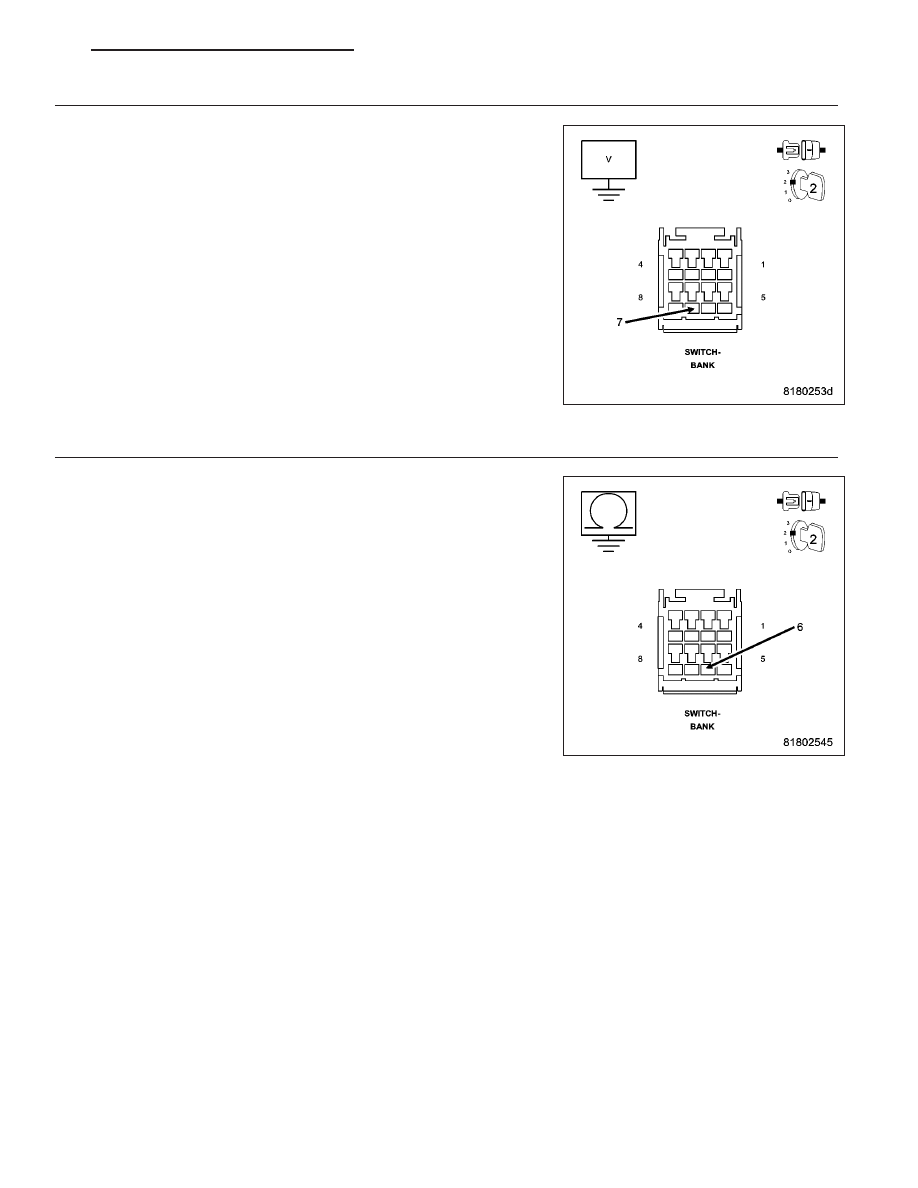

Measure the voltage of the (A935) Fused B+ circuit.

Is the voltage above 10 volts?

Yes

>> Go To 4

No

>> Repair the (A935) Fused B+ circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

4.

(Z940) GROUND CIRCUIT OPEN

Measure the resistance between ground and the (Z940) Ground circuit.

Is the resistance below 10K ohms?

Yes

>> Replace the Switch Bank in accordance with the service

information.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

No

>> Repair the (Z940) ground circuit for an open.

Perform BODY VERIFICATION TEST - VER 1. (Refer to 8 -
ELECTRICAL/ELECTRONIC

CONTROL

MODULES

-

STANDARD PROCEDURE)

PM

INSTRUMENT CLUSTER - ELECTRICAL DIAGNOSTICS

8J - 45

INSTRUMENT CLUSTER - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

INSTRUMENT CLUSTER - SERVICE

INFORMATION
DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 47
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 49
DIAGNOSIS AND TESTING

INSTRUMENT CLUSTER . . . . . . . . . . . . . . . . . . . . 54

STANDARD PROCEDURE

ENHANCED SEATBELT REMINDER

PROGRAMMING . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 55

INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56

ACCESSORY SWITCH BANK MODULE

DESCRIPTION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
OPERATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 57
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

CLUSTER MASK/LENS

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

8J - 46

INSTRUMENT CLUSTER - SERVICE INFORMATION

PM

INSTRUMENT CLUSTER - SERVICE INFORMATION

DESCRIPTION

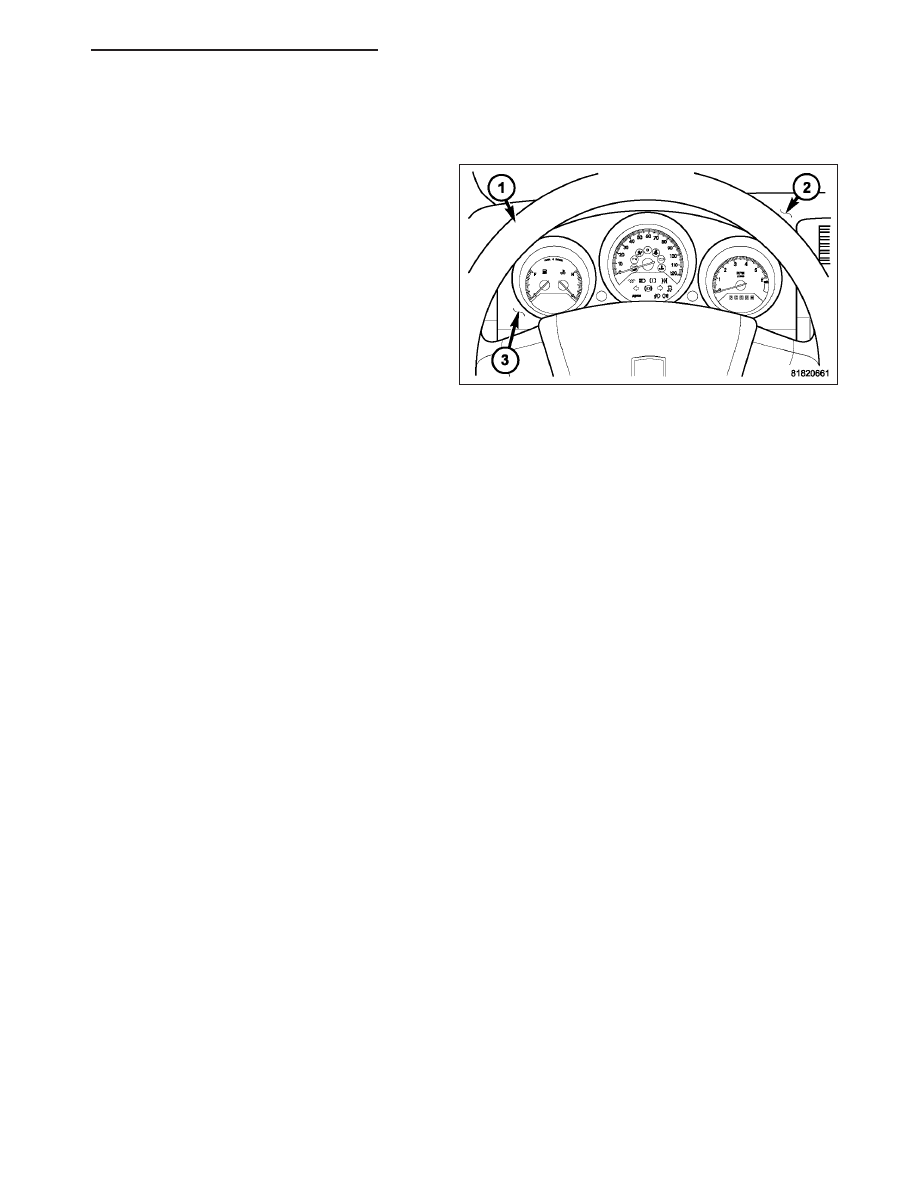

The instrument cluster is an ElectroMechanical Instru-
ment Cluster (EMIC) (3) that is located in the instru-
ment panel (2) above the steering column opening,
behind the steering wheel (1), directly in front of the
driver. The instrument cluster includes the hardware
and software necessary to serve as the electronic
body control module and is sometimes referred to as
the Cab Compartment Node (CCN). The remainder of
the CCN, including the mounts and the electrical con-
nections, are concealed within the instrument panel
behind the cluster bezel. Besides analog gauges and
indicators, the CCN incorporates two digital Vacuum
Fluorescent Display (VFD) units for displaying odome-
ter/trip odometer information, engine hours, automatic
transmission gear selector position (PRNDL), several warning or reminder indications and certain diagnostic infor-
mation, and the display for the Electronic Vehicle Information Center (EVIC).

Sandwiched between the rear cover and the lens is the cluster housing. The molded plastic cluster housing serves
as the carrier for the cluster circuit board and circuitry, the cluster connectors, the gauges, a Light Emitting Diode
(LED) for each cluster indicator, the VFD units, an audible tone transducer, the cluster overlay, the gauge pointers,
the odometer/trip odometer switch and the Electronic Vehicle Information Center Display (EVIC) switch button.

Several versions of the CCN are offered. These versions accommodate all of the variations of optional equipment
and regulatory requirements for the various markets in which the vehicle will be offered. The microprocessor-based
CCN utilizes integrated circuitry and information carried on the Controller Area Network (CAN) data bus along with
several hard wired analog and multiplexed inputs to monitor sensors and switches throughout the vehicle. In
response to those inputs, the internal circuitry and programming of the CCN allow it to control and integrate many
electronic functions and features of the vehicle through both hard wired outputs and the transmission of electronic
message outputs to other electronic modules in the vehicle over the CAN/LIN data bus (Refer to 8 - ELECTRICAL/
ELECTRONIC CONTROL MODULES/COMMUNICATION - DESCRIPTION).

The CCN houses four analog gauges and has provisions for up to twenty-five indicators. All of the CCN indicators
are automatically configured when the CCN is connected to the vehicle electrical system for compatibility with cer-
tain optional equipment or equipment required for regulatory purposes in certain markets. While each CCN may
have provisions for indicators to support every available option, the configurable indicators will not be functional in
a vehicle that does not have the equipment that an indicator supports.

Each indicator in the CCN, except those located within the VFD units, is illuminated by a dedicated LED that is
soldered onto the CCN electronic circuit board. Cluster illumination is accomplished by dimmable LED back lighting,
which illuminates each of the gauges for visibility when the exterior lighting is turned on. The LED units are not
available for service replacement and, if damaged or faulty, the entire CCN must be replaced.

The CCN is serviced only as a complete unit. The CCN cannot be adjusted or repaired. If a gauge, an LED indi-
cator, a VFD unit, the electronic circuit board, the circuit board hardware, the cluster overlay, or the CCN housing
are damaged or faulty, the entire CCN must be replaced. The cluster lens, hood and mask unit are available for
separate service replacement.

PM

INSTRUMENT CLUSTER - SERVICE INFORMATION

8J - 47

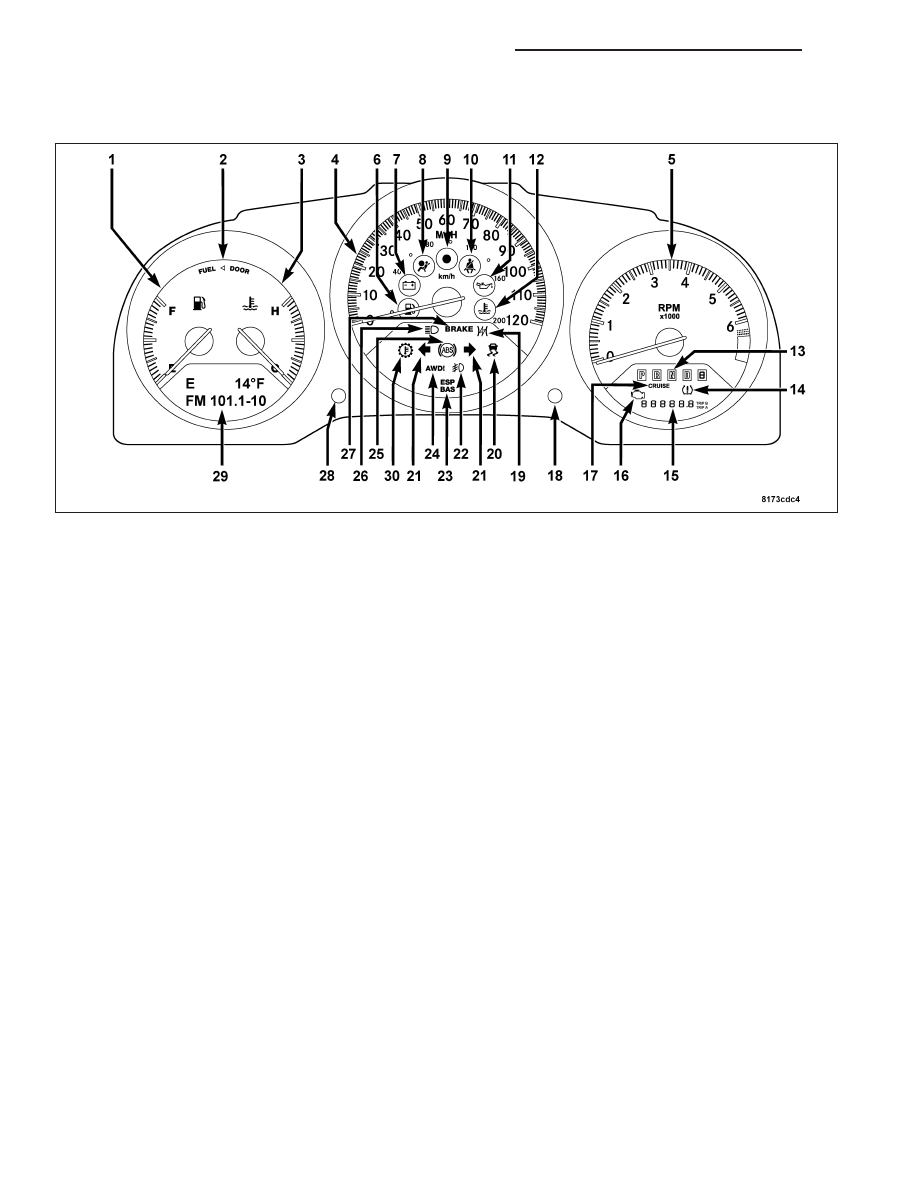

DOMESTIC CLUSTER/CCN

The Domestic CCN includes the following analog gauges:

•

Engine Temperature Gauge (3)

•

Fuel Gauge (1)

•

Speedometer (4)

•

Tachometer (5)

The CCN includes the following VFD units:

•

Gear Selector/Odometer/Trip Odometer (13 and 15)

•

Electronic Vehicle Information Center (EVIC) Display

The CCN includes provisions for the following indicators:

•

Airbag Warning Indicator (8)

•

All Wheel Drive Indicator (24)

•

Antilock Brake System (ABS) Warning Indicator (25)

•

Park Brake/Brake Indicator (27)

•

Charging System Warning Indicator (7)

•

Cruise Indicator (17)

•

Electronic Stability Program Indicator (23)

•

Electronic Throttle Control Indicator (19)

•

Electronic Vehicle Information Center (EVIC) Display Step Button

•

Fog Lamp Indicator (22)

•

Fuel Door Location (2)

•

High Beam Indicator (26)

•

High Engine Temperature Warning Indicator (12)

•

Low Fuel Indicator (6)

•

Malfunction Indicator Lamp (MIL) (16)

•

Odometer/Trip Odometer A/B Select Button (18)

•

Oil Pressure Warning Indicator (11)

•

Seatbelt Indicator (10)

•

Security Indicator (9)

•

Tire Pressure Monitor System Indicator (14)

8J - 48

INSTRUMENT CLUSTER - SERVICE INFORMATION

PM
