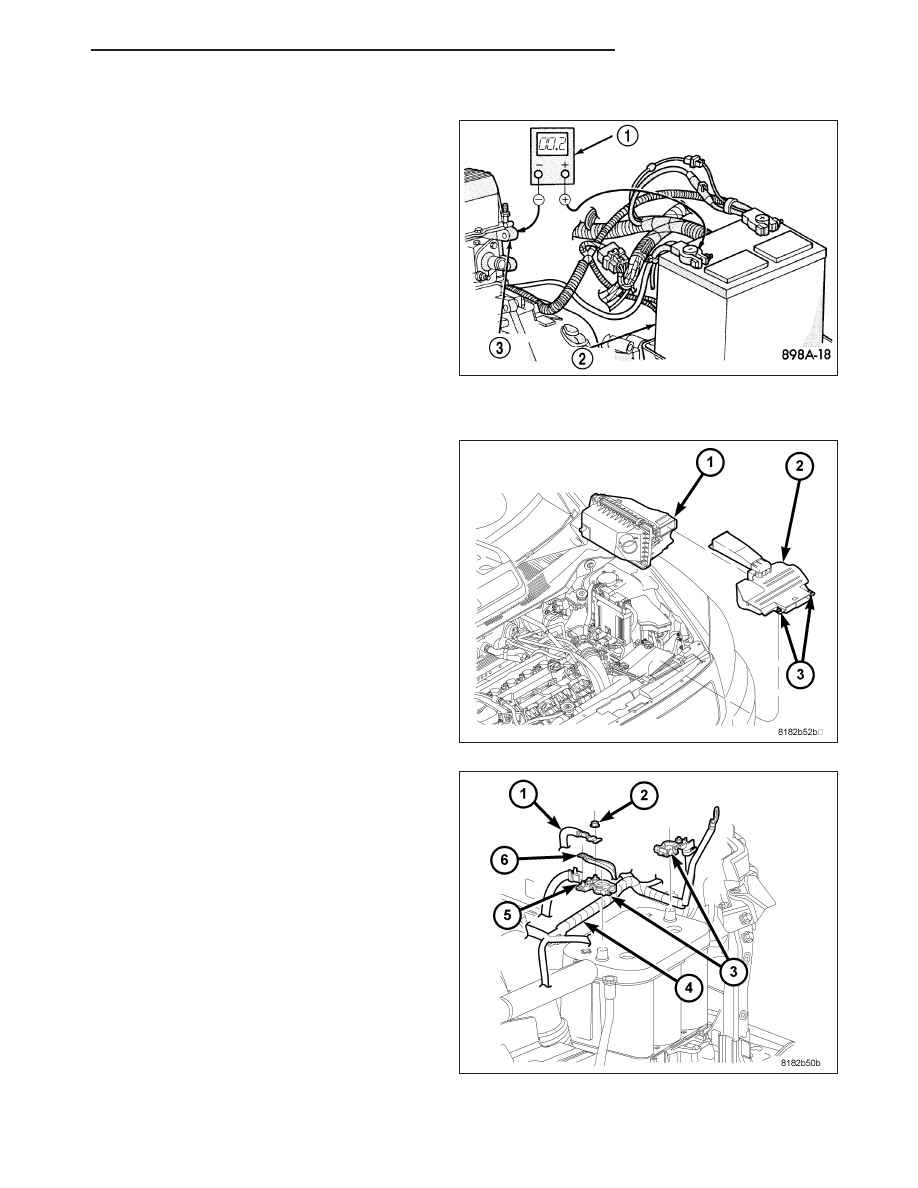

4. Connect the voltmeter (1) to measure between the

battery (2) negative cable terminal clamp and a
good clean ground on the engine block (3). Rotate
and hold the ignition switch in the Start position.
Observe the voltmeter. If the reading is above 0.2
volt, clean and tighten the battery negative cable
eyelet terminal connection to the engine block.
Repeat the test. If the reading is still above 0.2
volt, replace the faulty battery negative cable.

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. Rotate the two retaining clips (3) and remove the

air cleaner fresh air duct (2).

WARNING: The battery negative and positive cable
polarity are different from the gasoline engine
equipped vehicles to the diesel engine equipped
vehicles. Please note the location of the positive
and negative cables prior to service of the battery
or related components.

NOTE: Diesel battery shown, gasoline battery sim-
ilar.

3. Remove the nut (2) securing the Totally Integrated

Power Module (TIPM) cable (1) to the battery
clamp stud (5).

4. Disconnect and isolate the battery negative cable

then the positive cable (3).

PM

BATTERY SYSTEM

8F - 25

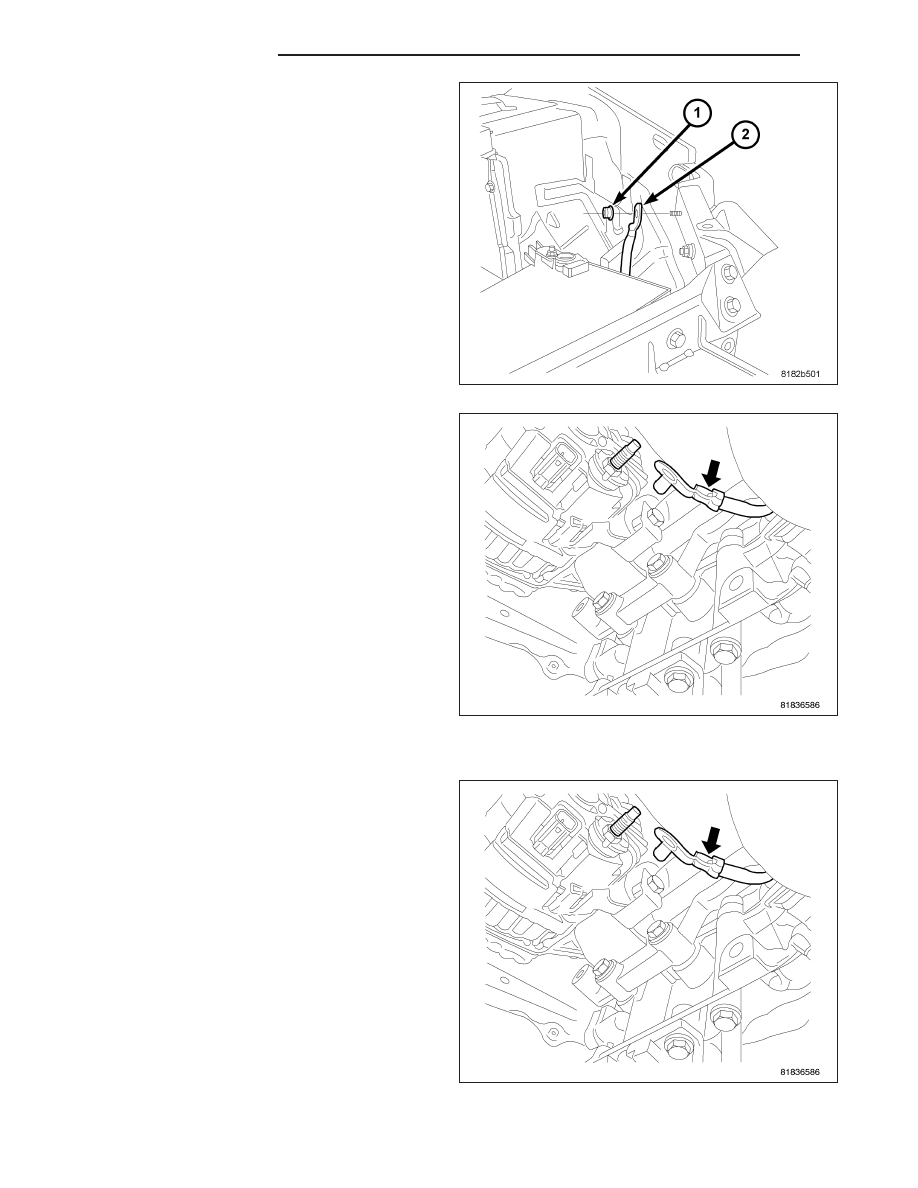

5. Remove the nut (1) securing the negative cable (2)

to the body ground stud.

6. Remove the battery cable from the B+ terminal of

the generator.

7. Remove the battery cable from the B+ terminal of

the starter motor.

8. One at a time, trace the battery cable retaining

pushpins, fasteners and routing clips until the
cables are free from the vehicle.

9. Remove

the

battery

cables

from

the

engine

compartment.

INSTALLATION

1. Position the battery cables in the engine compart-

ment.

2. One at a time, install the battery cable retaining

pushpins, fasteners and routing clips until the
cables are installed exactly where they were in the
vehicle.

3. Connect the battery cable to the B+ terminal of the

starter motor. Torque the cable nut to 13 N·m (115
in. lbs.).

4. Connect the battery cable to the B+ terminal of the

generator. Torque the cable nut to 14 N·m (125 in.
lbs.).

8F - 26

BATTERY SYSTEM

PM

5. Install the nut (1) securing the negative cable (2) to

the body ground stud. Torque the cable nut to 12
N·m (9 ft. lbs.).

WARNING: The battery negative and positive cable
polarity are different from the gasoline engine
equipped vehicles to the diesel engine equipped
vehicles. Please note the location of the positive
and negative cables prior to service of the battery
or related components.

NOTE: Diesel battery shown, gasoline battery sim-
ilar.

6. Connect the battery positive cable then the nega-

tive cable (3).

7. Torque the cable clamp nuts to 5 N·m (45 in. lbs.).

8. Install the nut (2) securing the Totally Integrated

Power Module (TIPM) cable (1) to the battery
clamp stud (5).

9. Install the air cleaner fresh air duct (2) and secure

in place by rotating the two retaining clips (3).

PM

BATTERY SYSTEM

8F - 27

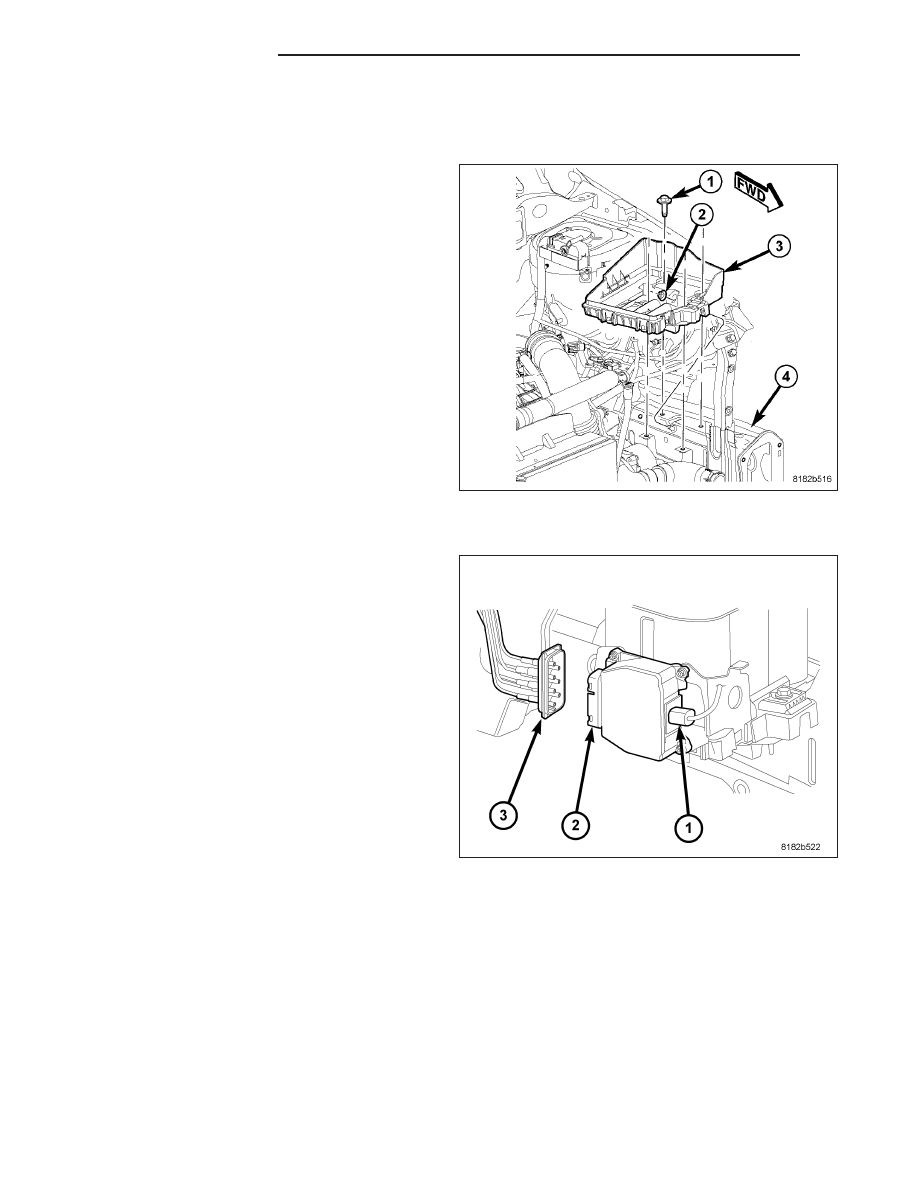

BATTERY TRAY

DESCRIPTION

The battery is placed and secured in a plastic battery
tray (3). The battery tray is located in the left front side
of the vehicle and is secured in place by one nut (2)
and four bolts (1).

REMOVAL

1. Disconnect and isolate the battery negative cable.

2. On diesel engine equipped vehicles disconnect the

vacuum connector (3) and electrical connector (1)
from the diesel vacuum valve (2).
