3.

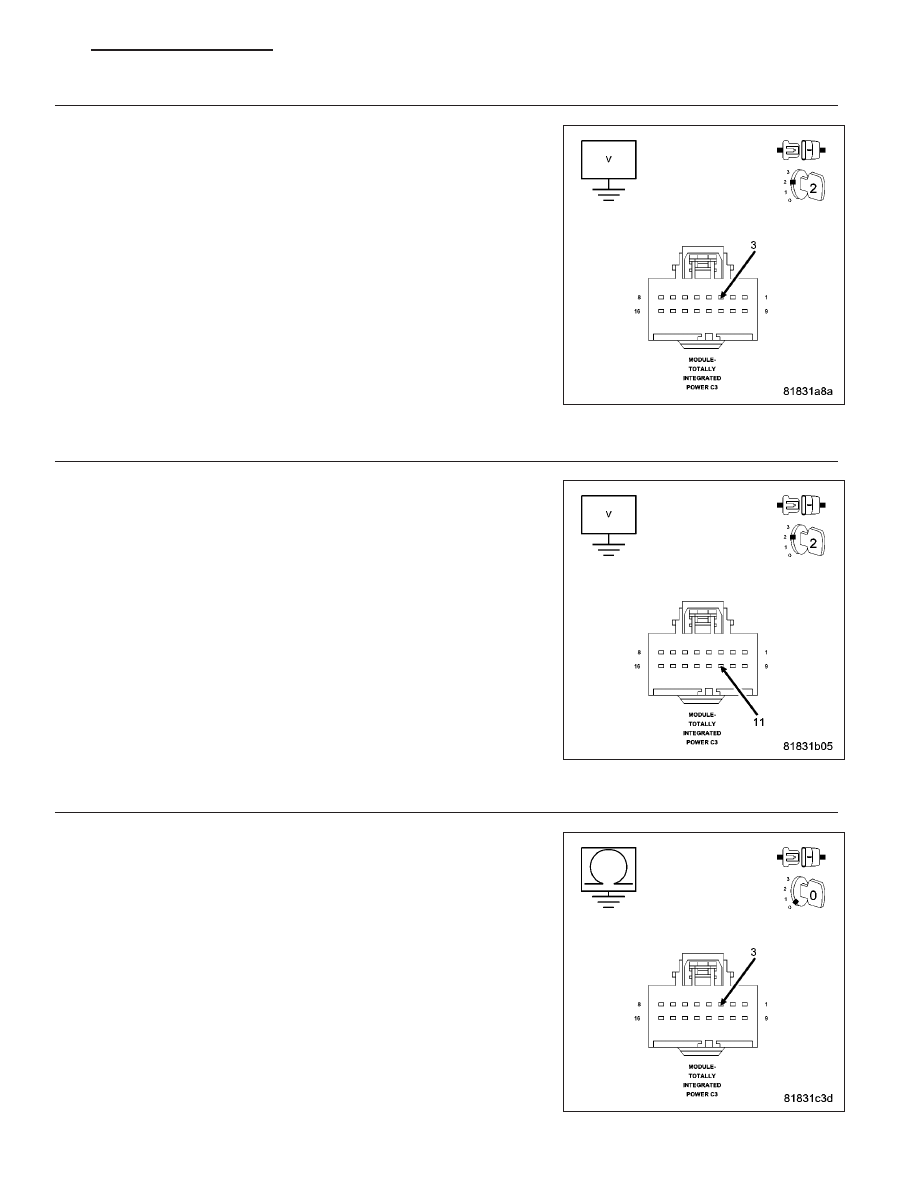

(D55) CAN B BUS (+) CIRCUIT FOR A SHORT TO VOLTAGE

Turn the ignition off.

Disconnect the TIPM C3 harness connector.

NOTE: Ensure each CAN B Bus module is disconnected at this
time.
Turn the ignition on.

Measure the voltage between the (D55) CAN B Bus (+) circuit and
ground.

Is the voltage above 10.0 volts?

Yes

>> Repair the (D55) CAN B Bus (+) circuit for a short to volt-

age.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 4

4.

(D54) CAN B BUS (-) CIRCUIT FOR A SHORT TO VOLTAGE

NOTE: Ensure each CAN B Bus module is disconnected at this
time.
Measure the voltage between the (D54) CAN B Bus (-) circuit and
ground.

Is the voltage above 10.0 volts?

Yes

>> Repair the (D54) CAN B Bus (-) circuit for a short to volt-

age.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 5

5.

(D55) CAN B BUS (+) CIRCUIT FOR A SHORT TO GROUND

Turn the ignition off.

NOTE: Ensure each CAN B Bus module is disconnected at this
time.
Measure the resistance between ground and the (D55) CAN B Bus (+)
circuit.

Is the resistance above 1000.0 ohms?

Yes

>> Go To 6

No

>> Repair the (D55) CAN B Bus (+) circuit for a short to

ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 95

6.

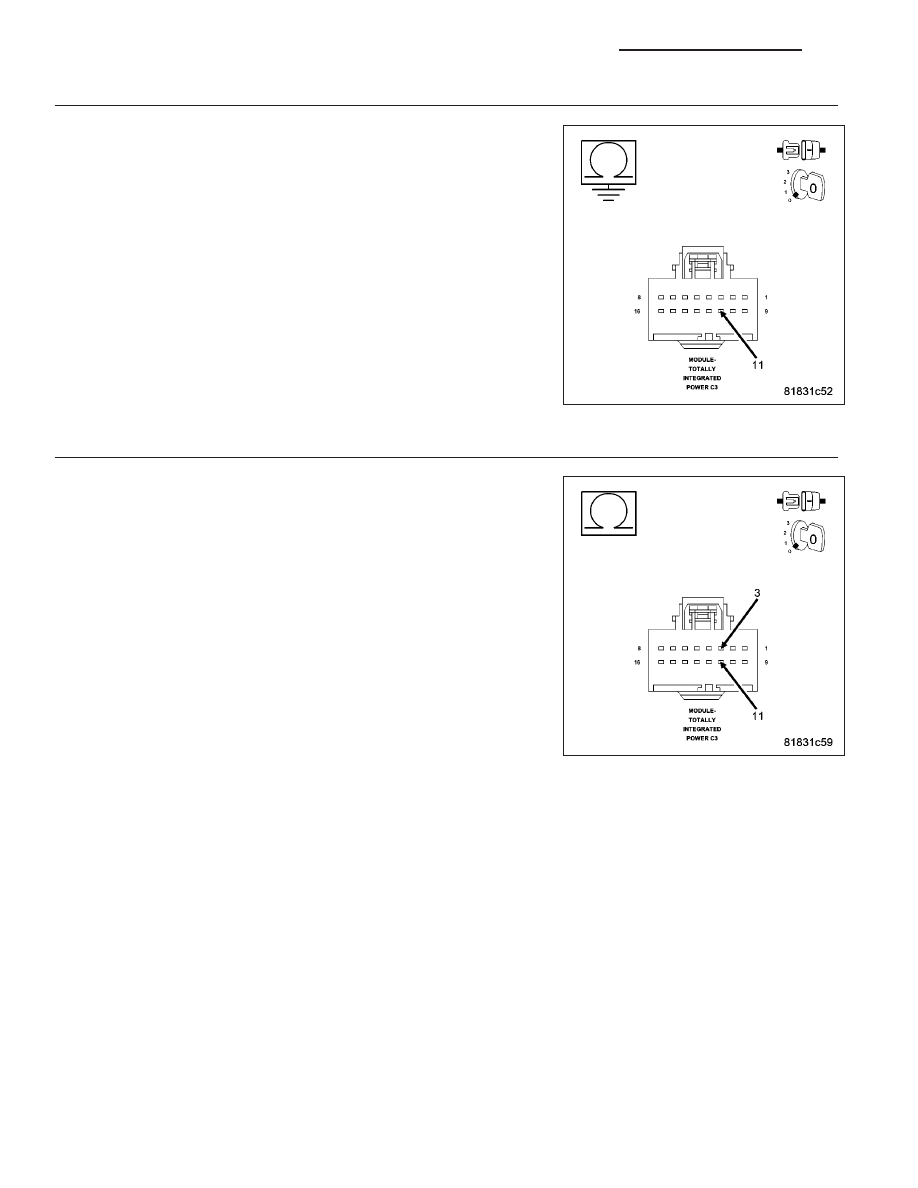

(D54) CAN B BUS (-) CIRCUIT FOR A SHORT TO GROUND

NOTE: Ensure each CAN B Bus module is disconnected at this
time.
Measure the resistance between ground and the (D54) CAN B Bus (-)
circuit.

Is the resistance above 1000.0 ohms?

Yes

>> Go To 7

No

>> Repair the (D54) CAN B Bus (-) circuit for a short to

ground.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

7.

(D55) CAN B BUS (+) CIRCUIT SHORTED TO THE (D54) CAN B BUS (-) CIRCUIT

Measure the resistance between the (D55) CAN B Bus (+) circuit and
(D54) CAN B Bus (-) circuit.

NOTE: Ensure each CAN B Bus module is disconnected at this
time.

Is any resistance present?

Yes

>> Repair the (D55) CAN B Bus (+) circuit for a short to the

(D54) CAN B Bus (-) circuit.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 8

8E - 96

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

PM

8.

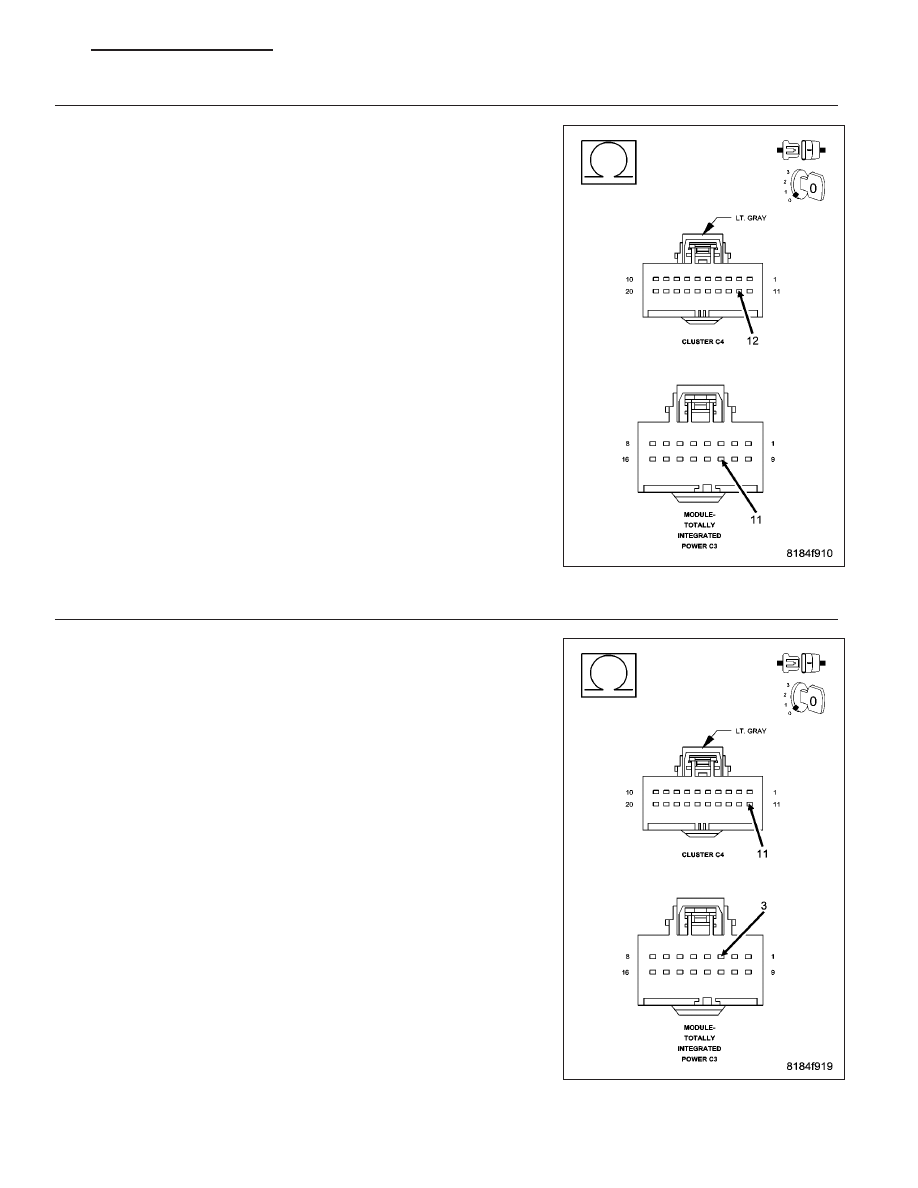

(D55) CAN B BUS (+) CIRCUIT OPEN

Measure the resistance of the (D55) CAN B Bus (+) circuit between the
TIPM C3 harness connector and the Cluster C4 harness connector.

Is the resistance above 10.0 ohms?

Yes

>> Repair the (D55) CAN B Bus (+) circuit for an open or high

resistance.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Go To 9

9.

(D54) CAN B BUS (-) CIRCUIT OPEN

Measure the resistance of the (D54) CAN B Bus (-) circuit between the
TIPM C3 harness connector and the Cluster C4 harness connector.

Is the resistance above 10.0 ohms?

Yes

>> Repair the (D54) CAN B Bus (-) circuit for an open or high

resistance.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

No

>> Replace and program the Totally Integrated Power Module

(TIPM) in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1. (Refer to 8
-

ELECTRICAL/ELECTRONIC

CONTROL MODULES

-

STANDARD PROCEDURE).

PM

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 97

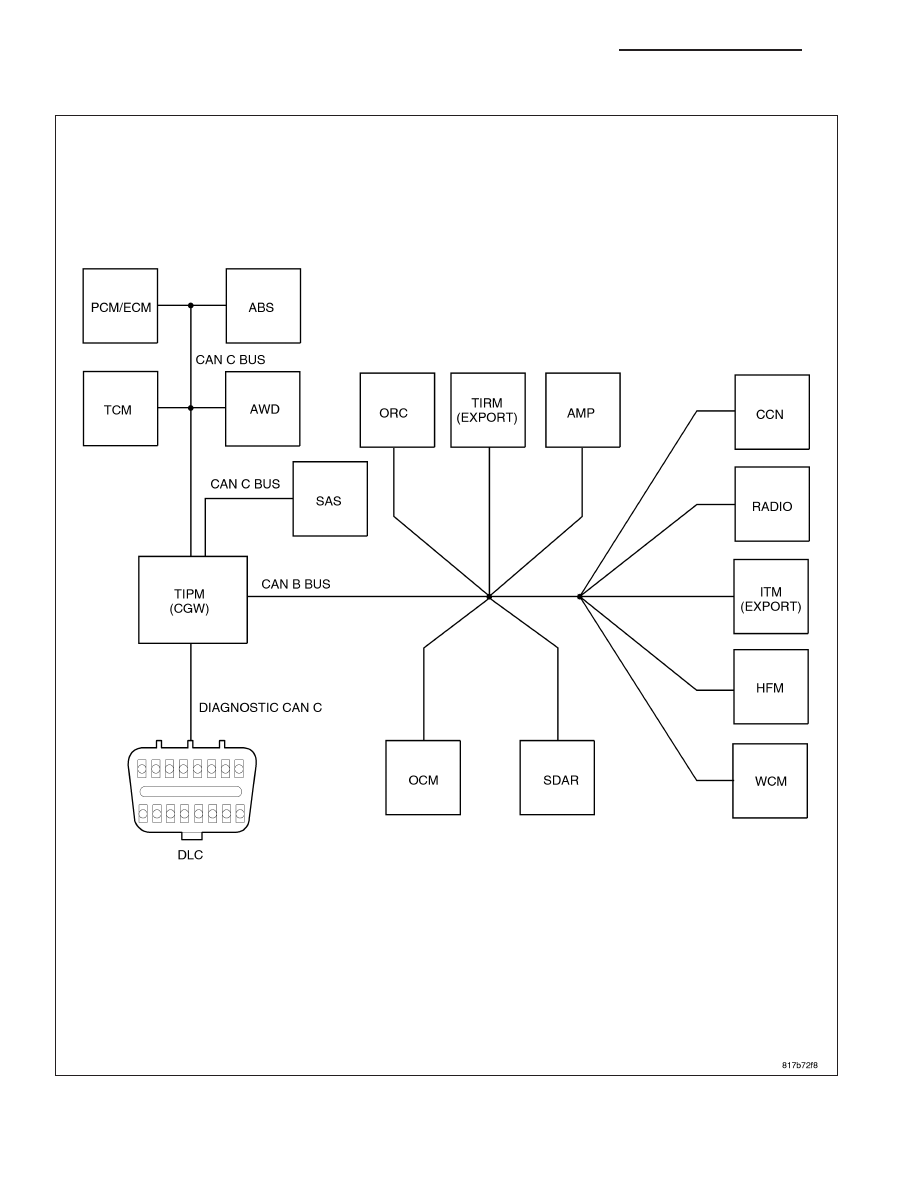

U1108-ADDITIONAL CAN B ECU DETECTED

For a complete wiring diagram Refer to Section 8W.

8E - 98

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS
