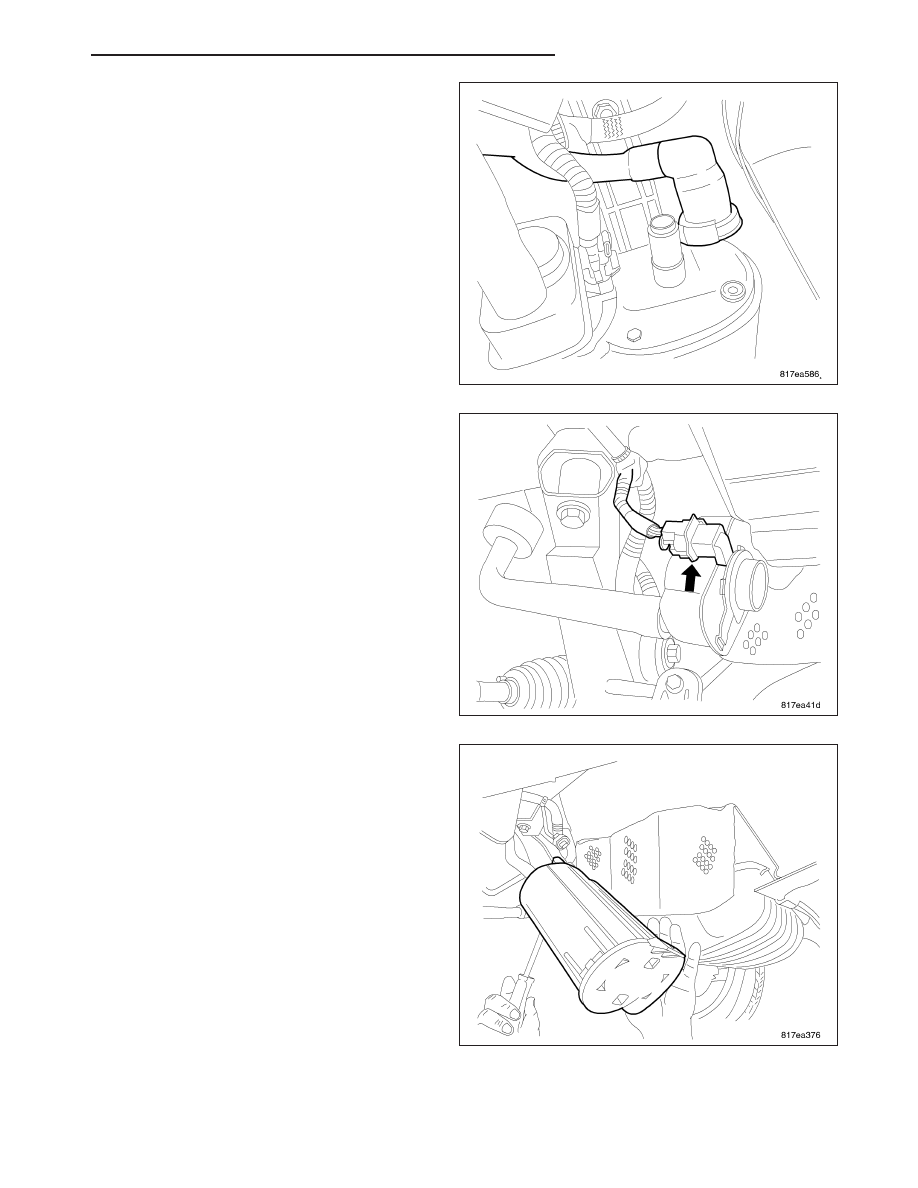

4. Remove hose from ESIM module.

5. Vapor hose removed.

6. Disconnect the electrical connector from ESIM

module.

7. Remove two vapor canister mounting bolts.

8. Remove assembly.

PM

EVAPORATIVE EMISSIONS

25 - 25

INSTALLATION

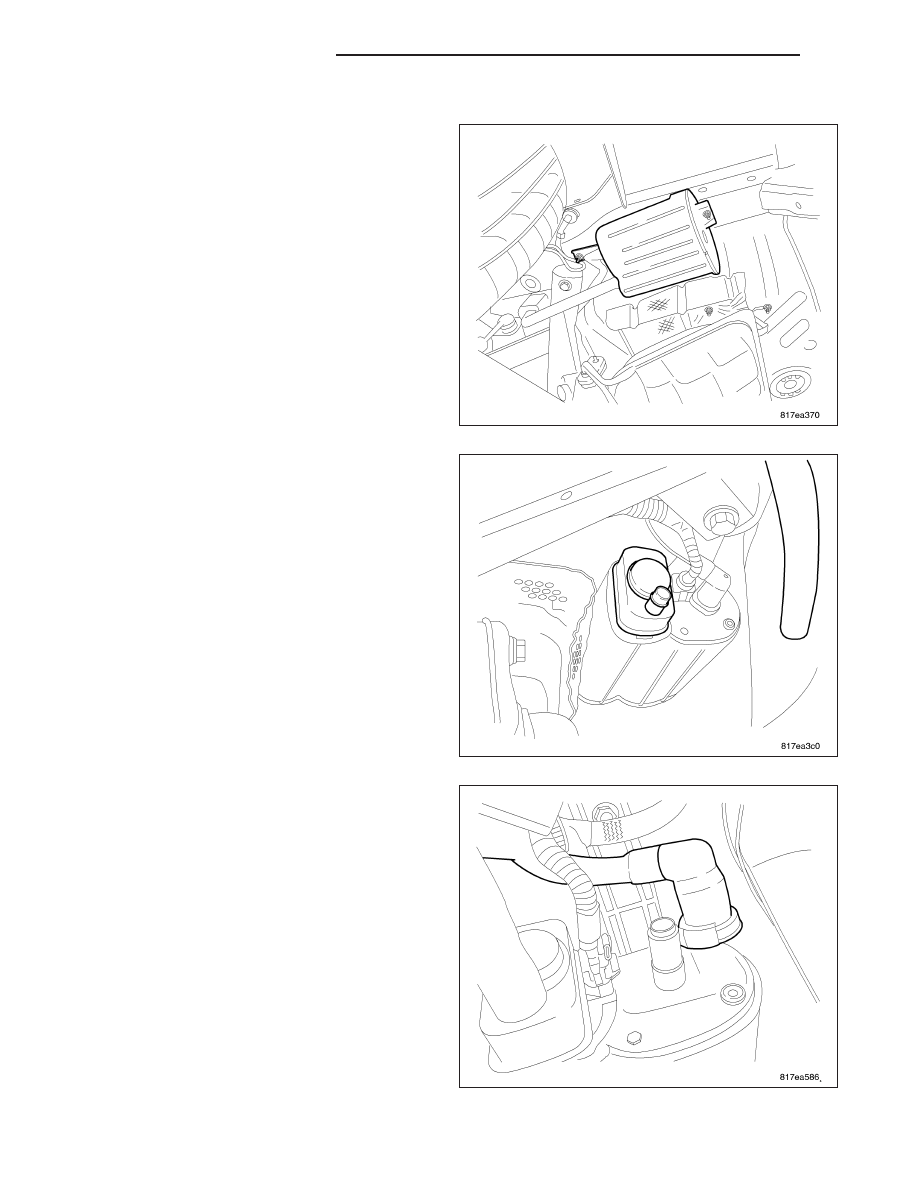

1. Install canister and bracket.

2. Connect filter hose to ESIM.

3. Connect vapor hose.

25 - 26

EVAPORATIVE EMISSIONS

PM

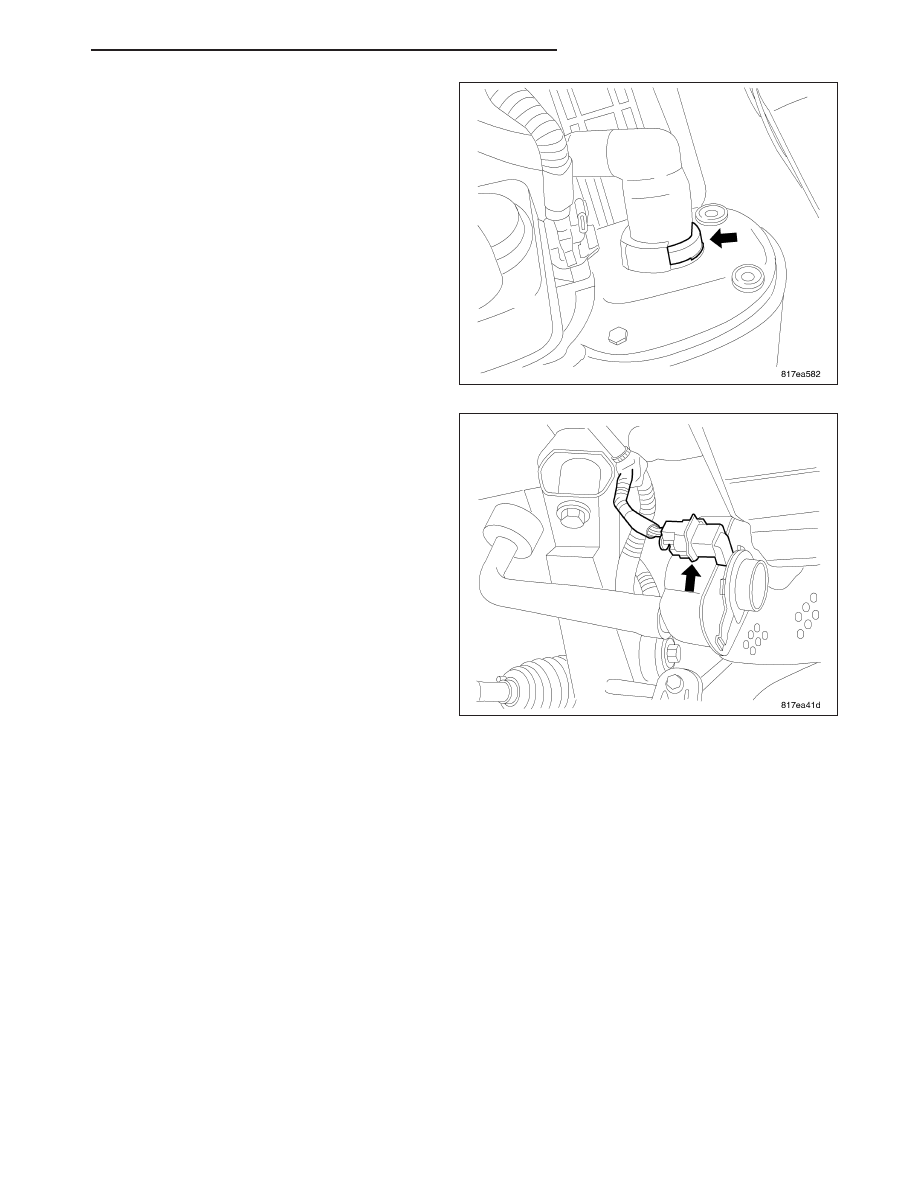

4. Make sure locking tab on hose connector locks in

place.

5. Connect electrical connector to ESIM module.

6. Lower vehicle.

7. Connect negative battery cable.

PM

EVAPORATIVE EMISSIONS

25 - 27

SWITCH-EVAP SYSTEM MONITOR

OPERATION

The ESIM (Evaporative System Integrity Monitor) is
very similar to the NVLD. However, the design of the
ESIM has been simplified and unlike the NVLD the
ESIM does not require a solenoid. The ESIM mounts
directly to the canister, eliminating the need for a
mounting bracket. It is critical that the ESIM is
mounted vertically. On vehicles where the canister is
mounted on an angle, the ESIM requires an adaptor
to maintain a vertical position. When the ESIM is
installed vertically, the electrical connector is in the 3
o’clock position.

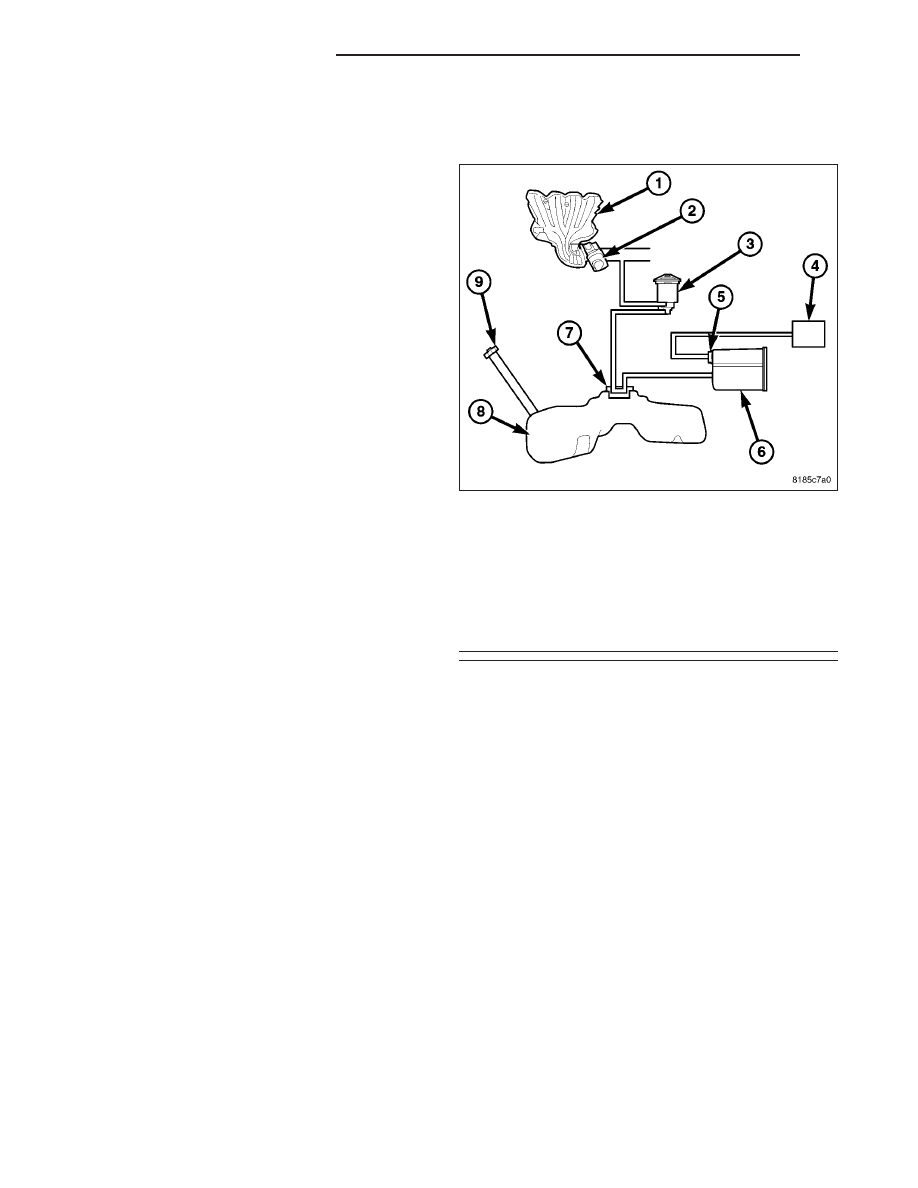

SYSTEM

1 - Intake Manifold
2 - Throttle Body
3 - Purge Solenoid
4 - Filter
5 - ESIM
6 - Vapor Canister
7 - Control Valve
8 - Fuel Tank
9 - Gas Cap
