GAP AND FLUSH

SPECIFICATIONS

INDEX

DESCRIPTION

FIGURE

BODY GAP AND FLUSH

1

PM

BODY STRUCTURE

23 - 217

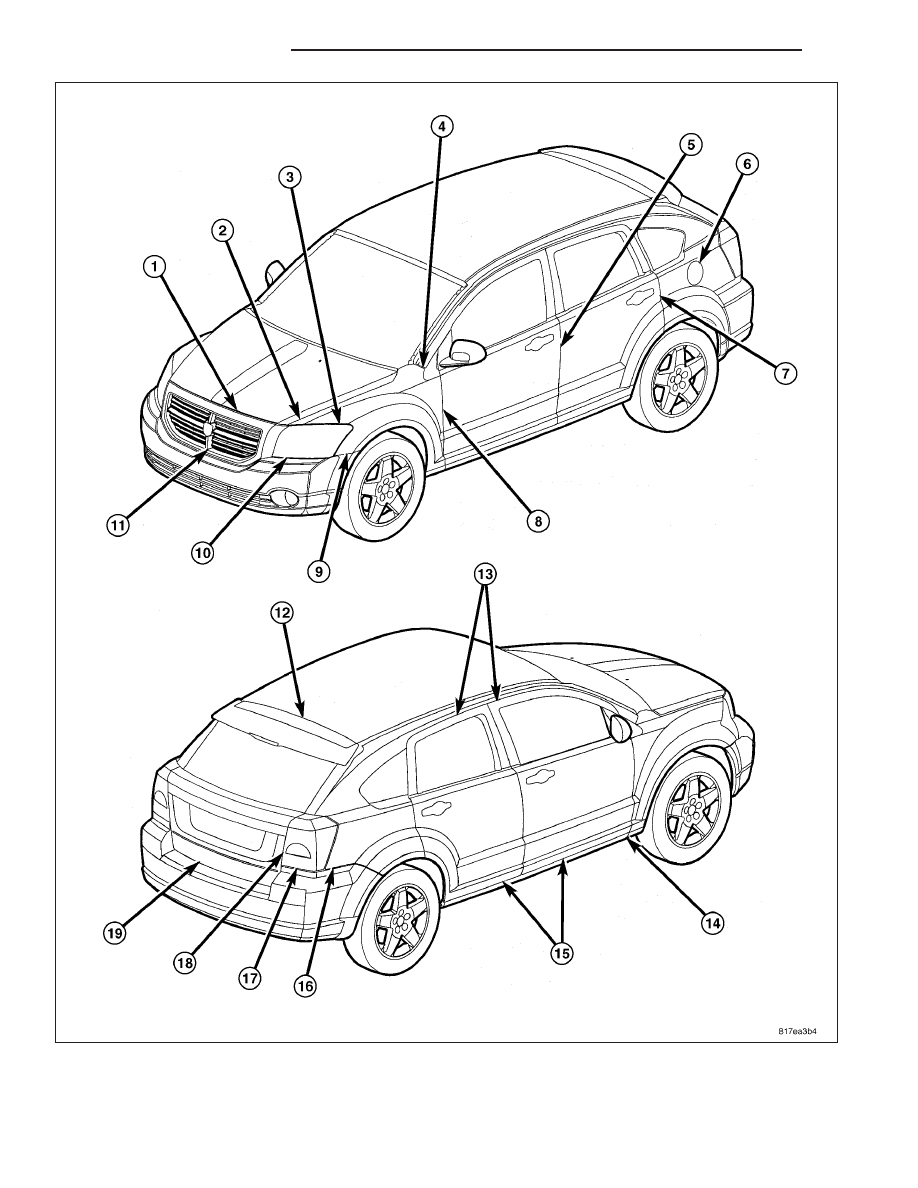

Fig. 1 BODY GAP AND FLUSH

23 - 218

BODY STRUCTURE

PM

NOTE: All measurements are in mm.

•

O/F = Over Flush

•

U/F = Under Flush

DIMENSION

DESCRIPTION

GAP

FLUSH

1

Fascia to Hood

5.0 +/- 1.5

Fascia U/F 2.4@ Y = 0

Parallel within 2.0

U/F 2.7 @ Y = 300 &

4.75 +/-1.5 within 2.0

2

Fender to Hood

5.0 +/- 1.2

Fender U/F U/D 1.0 and C/C 1.4

+/- 1.5

Parallel within 1.5

3

Headlamp to Fender

2.0 +/- 1.7

Headlamp U/F 1.0 +/- 2.0

Parallel within 2.0

C within 2.0

4

“A” Pillar to Fender

3.0 +/- 1.0

+/- 1.5

Parallel within 1.5

C within 1.5

5

Front Door to Rear Door

4.5 +/- 1.2

Flush above belt and

Parallel within 1.5

Front Door O/F 1.0

C within 2.0

Below belt 1.5

6

Fuel Filler Door to Body

Side

3.0 +/- 0.8

Fuel Door U/F 0.5 +/- 0.75

Parallel within 0.75

C within 1.0

7

Rear Door to Body Side

4.5 +/- 1.2

1

Parallel within 1.2

C within 1.5

8

Fender to Front Door

4.5 +/- 1.0

Fender O/F 1.0 +/-1.0

Parallel within 1.0

C within 1.0

9

Fascia to Fender

Net + 1.0

Fascia U/F 1.0 +/- 1.0

C within 1.5

10

Headlamp to Fascia

C/C 2.0 +/- 2.0

-

U/D Net to 4.5

Nom = 2.5

Parallel within 2.5

11

Grille to Fascia

U/D Net + 1.0

Grille U/F 3.0 +/- 1.0

12

Liftgate to Roof

6.0 +/- 1.5

Liftgate U/F 1.0 +/- 1.2

Parallel within 2.0

C within 2.0

13

Body Side to Door

Header

4.5 +/- 1.2

Body Side O/F 1.9 +/- 1.2

Parallel within 1.2

C within 1.5

14

Fender to Sill

4.5 +/- 1.2

Fender O/F 1.0 +/- 1.0

15

Sill to Doors

6.0 +/- 1.5

Sill O/F 2.8 +/-2.0

Parallel within 2.0

C within 2.0

16

Fascia to Body Side

Net to 1.0

Fascia U/F 1.0 +/- 1.0

C within 1.5

17

Tail Lamp to Fascia

Net to 3.0

+/- 2.0

(Nom = 1.5)

18

Tail Lamp to Liftgate

4.0 +/- 2.0

Tail Lamp O/F 1.0 +/- 2.0

PM

BODY STRUCTURE

23 - 219

DIMENSION

DESCRIPTION

GAP

FLUSH

19

Fascia to Liftgate

U/D 6.0 +/- 2.0

Fascia O/F 1.0 +/- 1.7

Parallel within 2.0

C/C 4.0 +/- 2.0
