Dodge Caliber. Manual - part 1360

DISASSEMBLY

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

2. Remove the seat cushion, (Refer to 23 - BODY/

SEATS/SEAT CUSHION - FRONT - REMOVAL)

3. Release the seat cushion cover J-straps (2) from

the seat pan and remove the cushion from the pan.

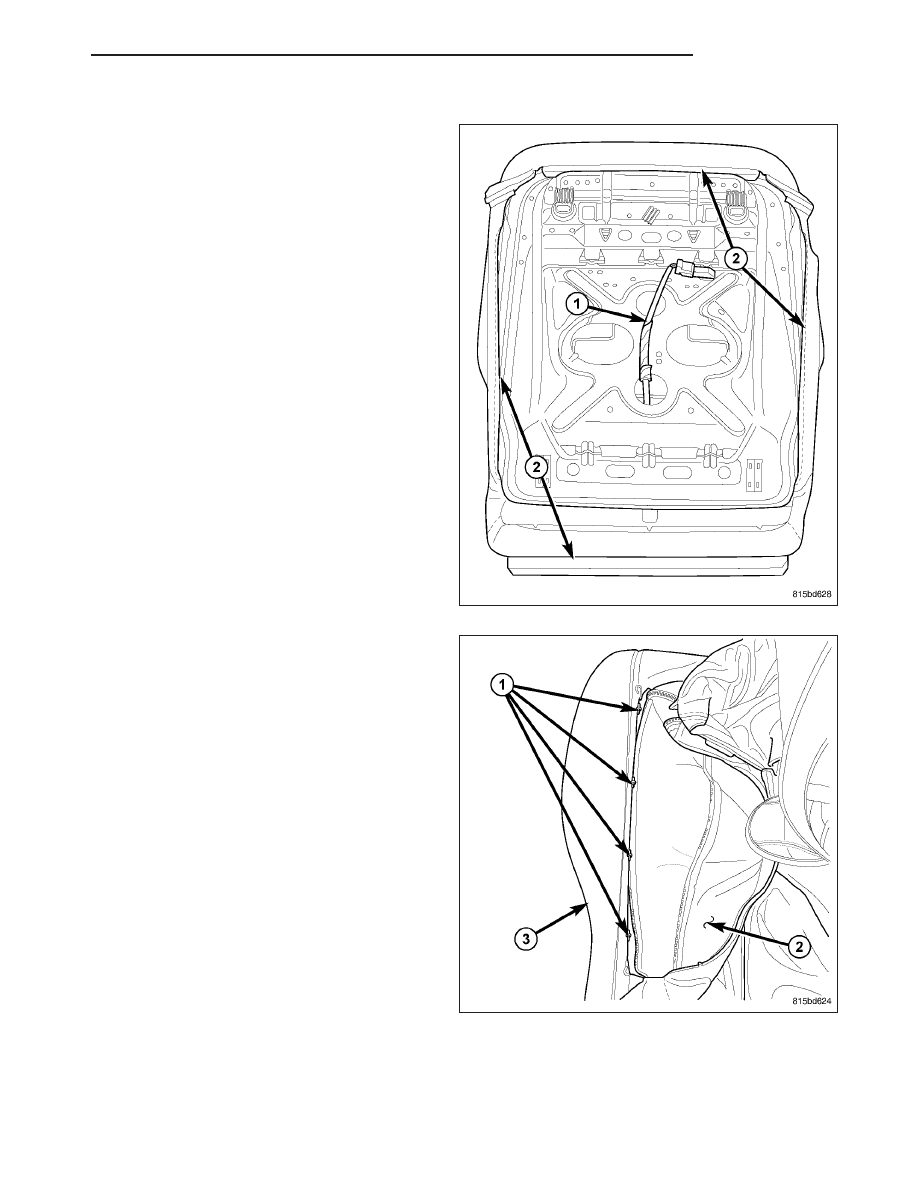

4. Remove the hog rings (1) and separate the seat

cushion cover (2) from the seat cushion foam (3).

PM

SEATS

23 - 177

ASSEMBLY

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

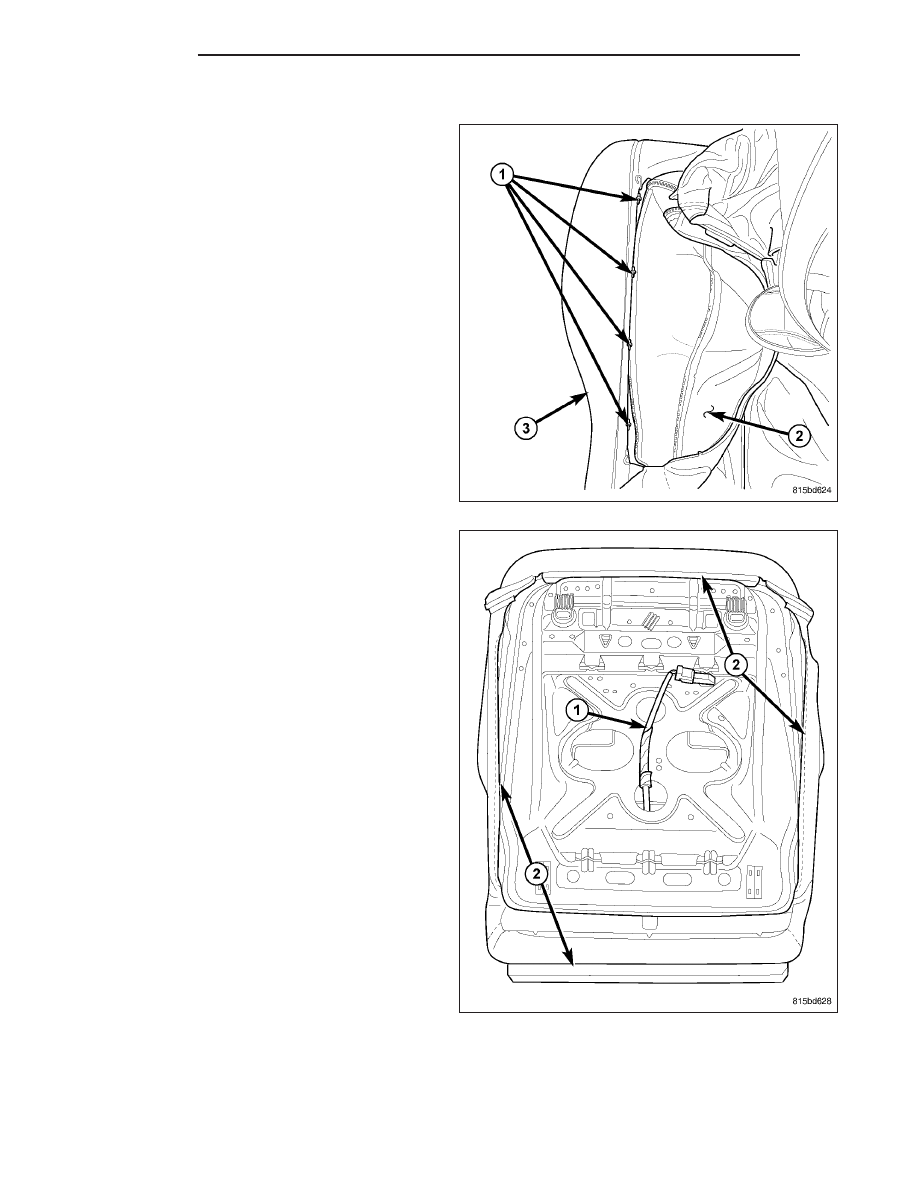

2. Position the seat cushion cover (2) over the seat

cushion foam (3) and attach new hog rings (1).

3. Connect the seat cushion cover J-straps (2) to the

seat pan.

23 - 178

SEATS

PM

INSTALLATION

1. Before proceeding with the following repair proce-

dure, review all warnings and cautions. (Refer to
23 - BODY/SEATS - WARNING)

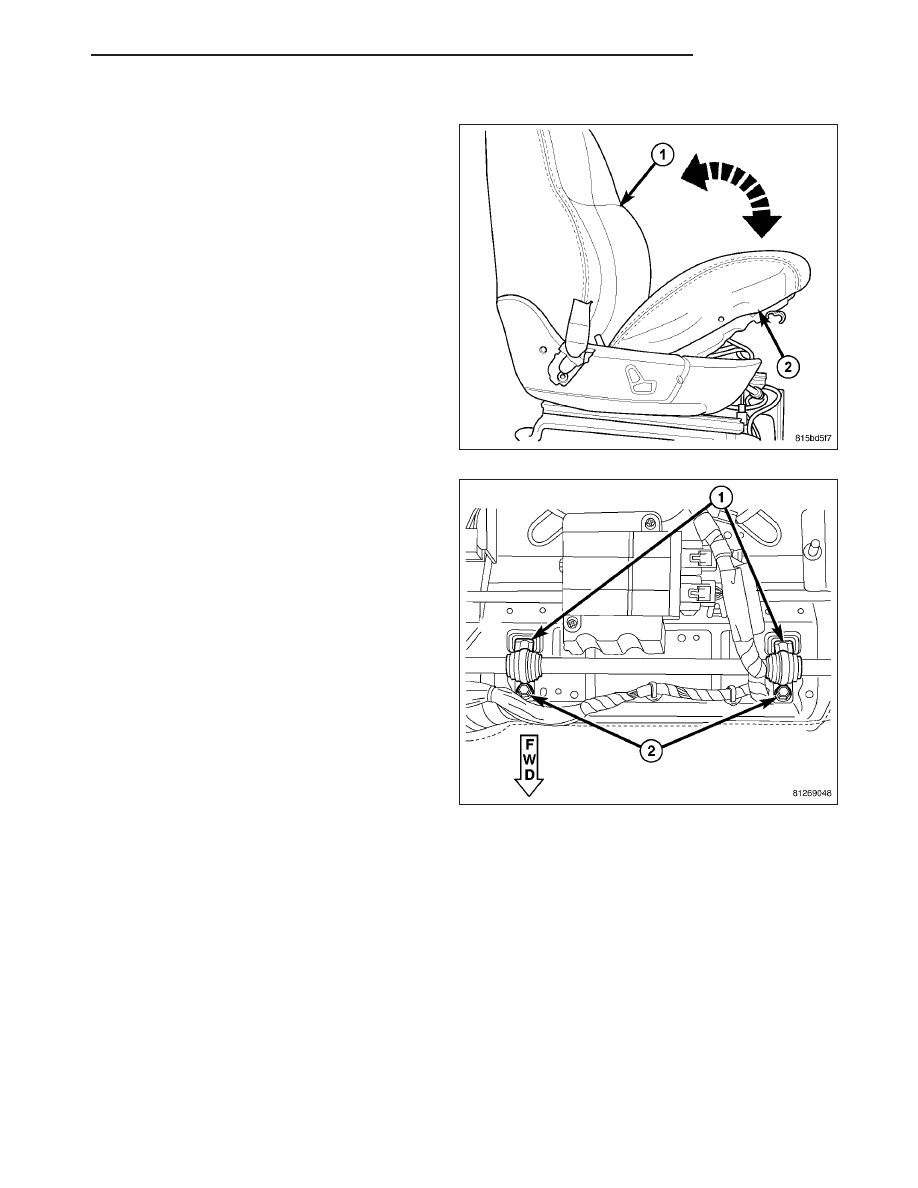

2. Position the rear of the seat cushion assembly (2)

back under the seat back (1) and position the front
of the cushion down over the seat adjuster frame.

3. Install the seat cushion bushings and straps (1)

and install the bolts (2).

4. Tighten the bolts to 11 N·m (8 ft. lbs.).

PM

SEATS

23 - 179

SEAT CUSHION - REAR

REMOVAL

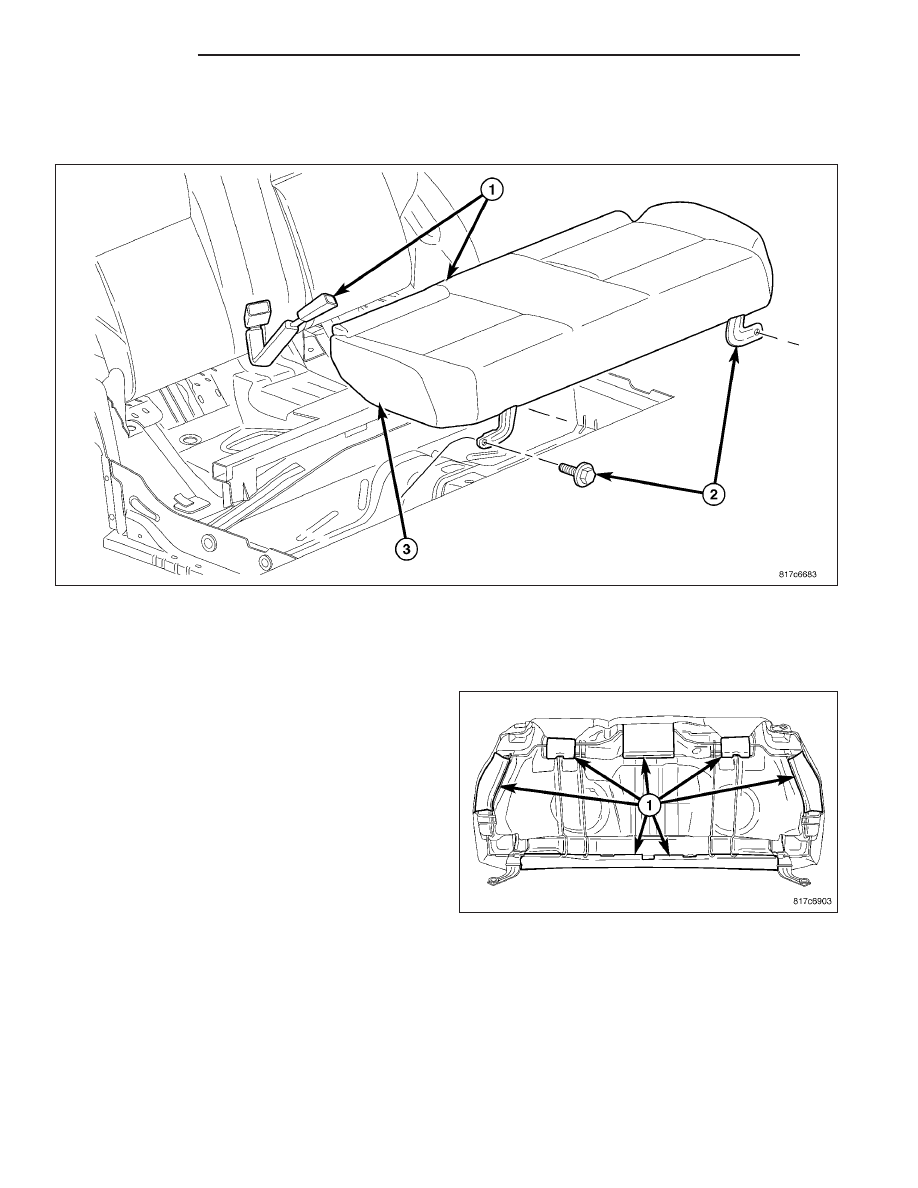

1. Remove the bolts (2).

2. Lift the front of the cushion (3) up and remove the cushion from under the seat back.

DISASSEMBLY

1. Remove the seat cushion (Refer to 23 - BODY/

SEATS/SEAT CUSHION - REAR - REMOVAL)

2. Separate the J-straps (1) from the seat frame.

23 - 180

SEATS
