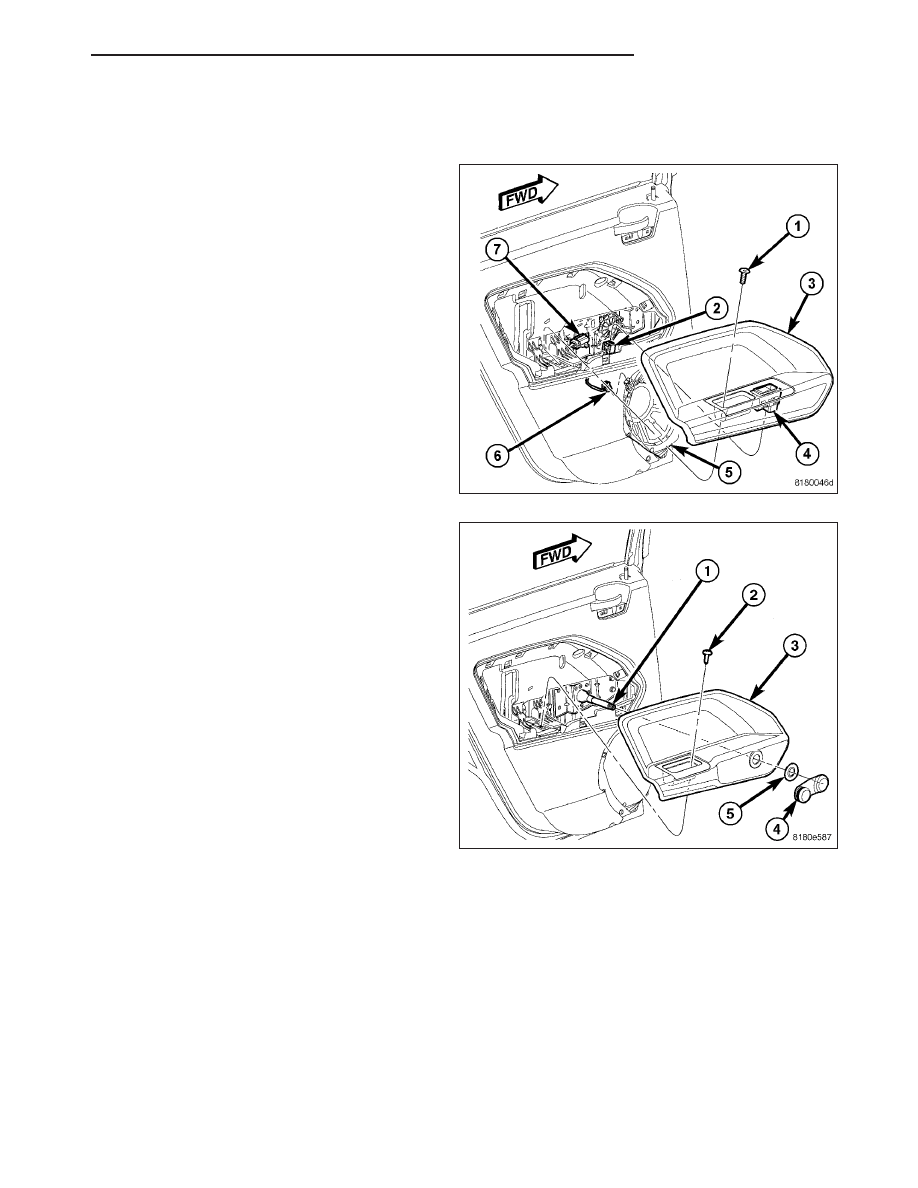

REAR DOOR TRIM BOLSTER

REMOVAL

1. Remove screw (1) from pull cup.

2. If equipped, remove window crank (4) and washer

(5) from bolster (3).

3. Using trim stick C-4755, unsnap bolster from door

panel.

4. If equipped, disconnect wire connector from win-

dow switch.

PM

DOORS - REAR

23 - 45

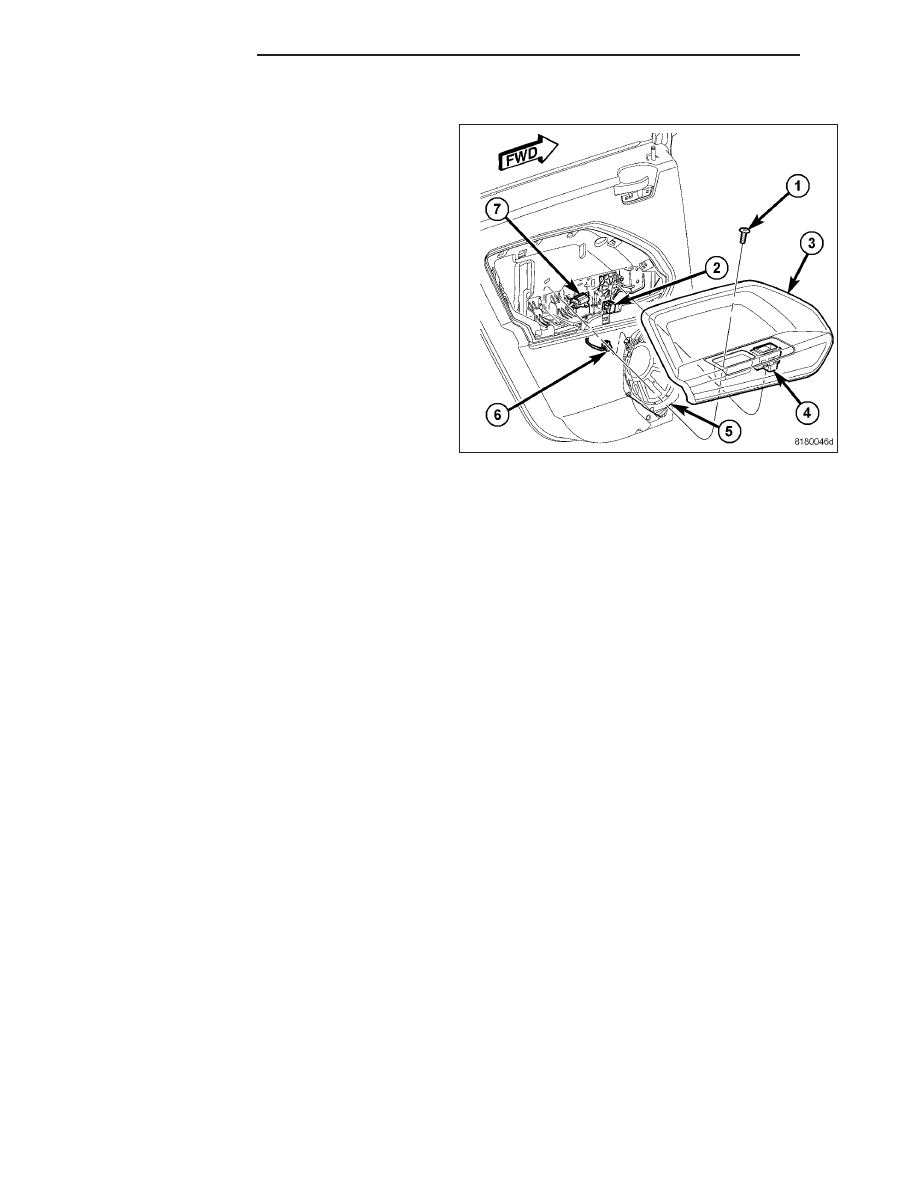

INSTALLATION

1. Connect wire harness (7) to window switch connec-

tor (4).

2. Align bolster (3) with door and hand tap bolster to

door ensuring fit.

3. Insert screw (1) into pull cup and tighten.

23 - 46

DOORS - REAR

PM

REAR DOOR WINDOW REGULATOR

REMOVAL

1. Remove door module. (Refer to 23 - BODY/

DOORS - REAR/DOOR - REMOVAL)

2. Remove door glass (5). (Refer to 23 - BODY/

DOORS - REAR/DOOR GLASS - INSTALLATION)

3. Remove fasteners, wire connectors and remove

window regulator (1) from door panel.

INSTALLATION

1. Fasten window regulator to door panel.

2. Connect wire connectors.

3. Install glass ensuring proper seat. (Refer to 23 -

BODY/DOORS - REAR/DOOR GLASS - INSTAL-
LATION)

4. Install door module. (Refer to 23 - BODY/DOORS -

REAR/DOOR - INSTALLATION)

PM

DOORS - REAR

23 - 47

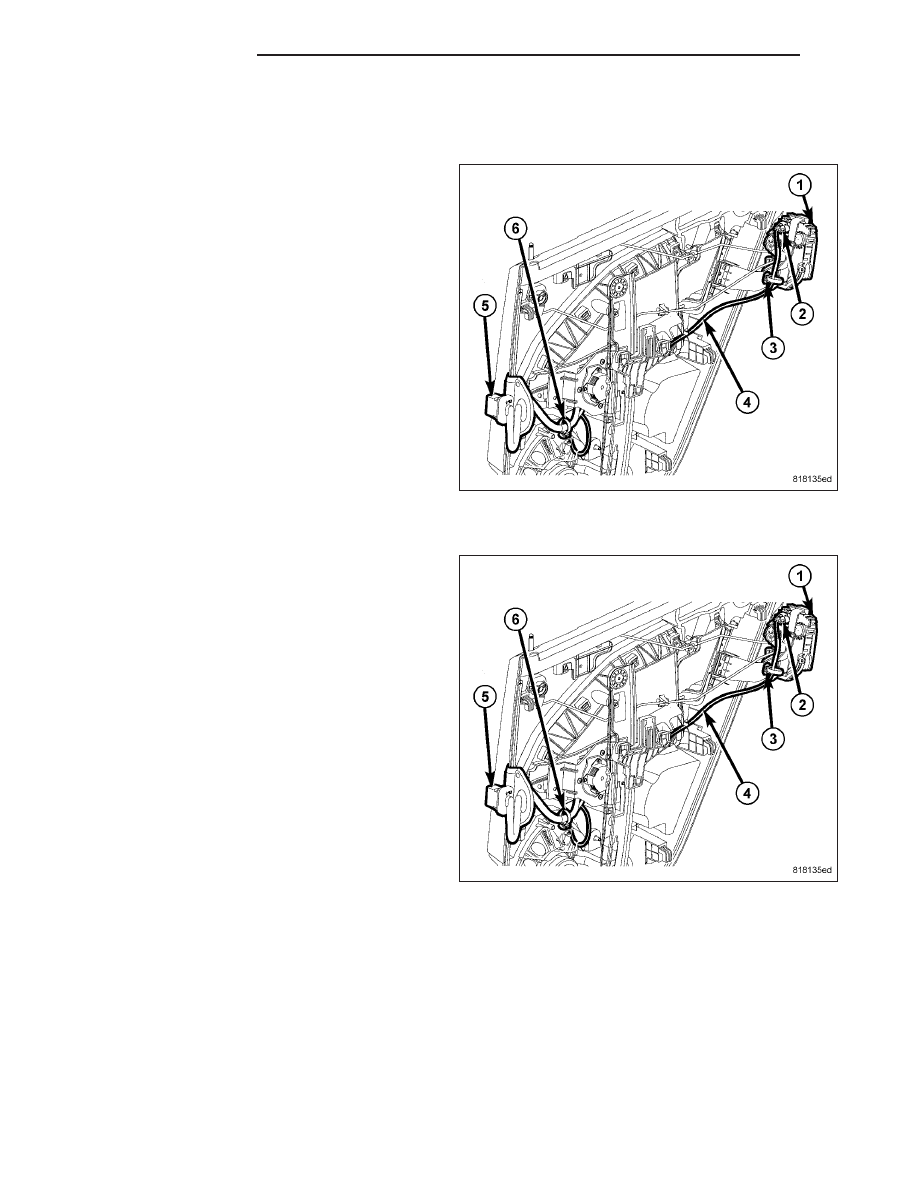

DOOR-MODULE

REMOVAL

1. Remove door plugs. (Refer to 23 - BODY/DOORS

- REAR/APPLIQUE - REMOVAL)

2. Remove speaker and grille. (Refer to 23 - BODY/

DOORS - REAR/DOOR - REMOVAL)

3. Remove handle if equipped. (Refer to 23 - BODY/

DOORS

-

REAR/EXTERIOR

HANDLE

-

REMOVAL)

4. Remove trim bolster. (Refer to 23 - BODY/DOORS

- REAR/TRIM PANEL - REMOVAL)

5. Remove glass. (Refer to 23 - BODY/DOORS -

REAR/DOOR GLASS - REMOVAL)

6. Remove module fasteners.

7. Disconnect wire connector (5).

INSTALLATION

1. Install glass. (Refer to 23 - BODY/DOORS - REAR/

DOOR GLASS - INSTALLATION)

2. Place panel up to door, and plug in electrical con-

nectors (5).

3. Connect wire connector to latch (3).

4. Install module to door and tighten fasteners.

5. If equipped, install window handle crank.

6. Install trim bolster. (Refer to 23 - BODY/DOORS -

REAR/TRIM PANEL - INSTALLATION)

7. Install door plugs. (Refer to 23 - BODY/DOORS -

REAR/APPLIQUE - INSTALLATION)

8. Install door speaker and grille. (Refer to 23 -

BODY/DOORS - REAR/DOOR - INSTALLATION)

23 - 48

DOORS - REAR

PM
