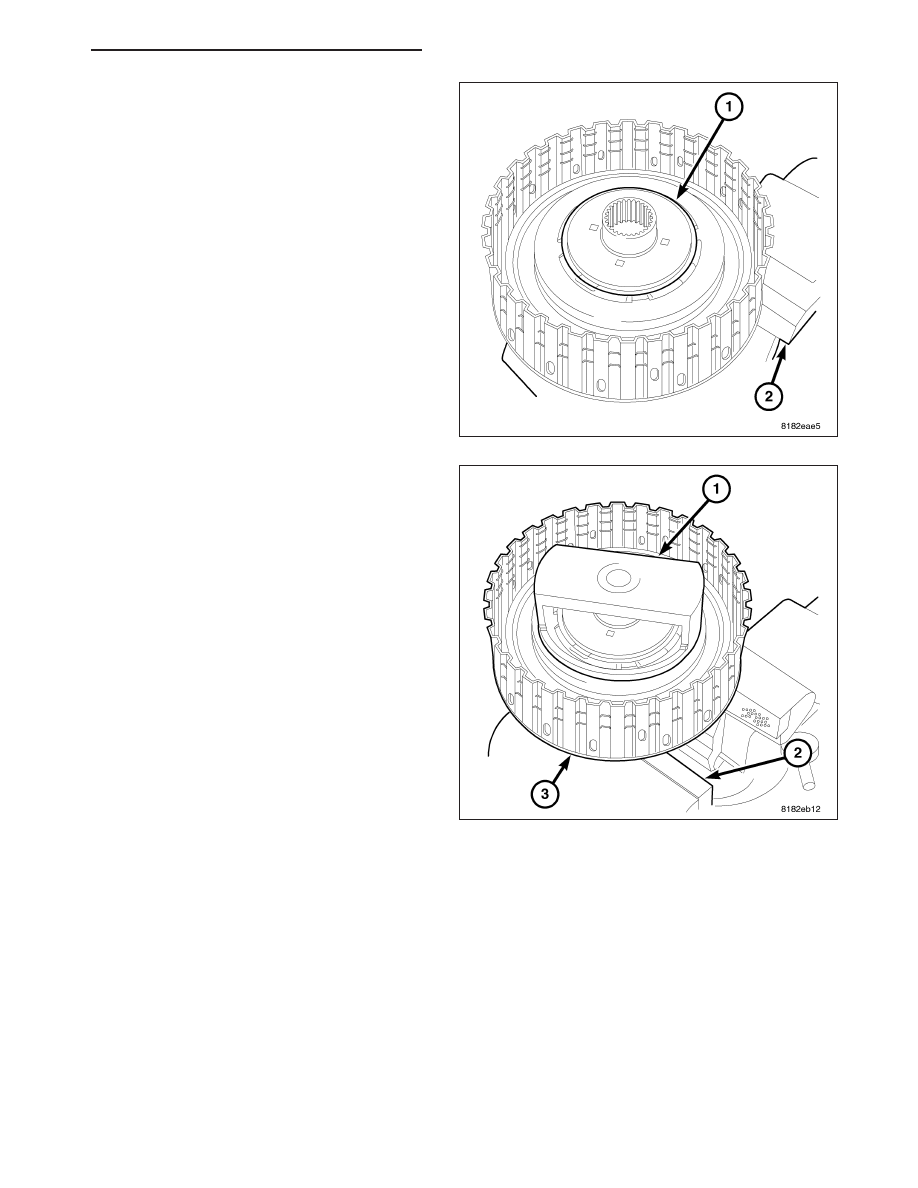

7. Place the drum (1) over Compressor bottom 8900

in Vice (2).

8. Place correct ring (1) that comes with Compressor

8900 in drum (3).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 407

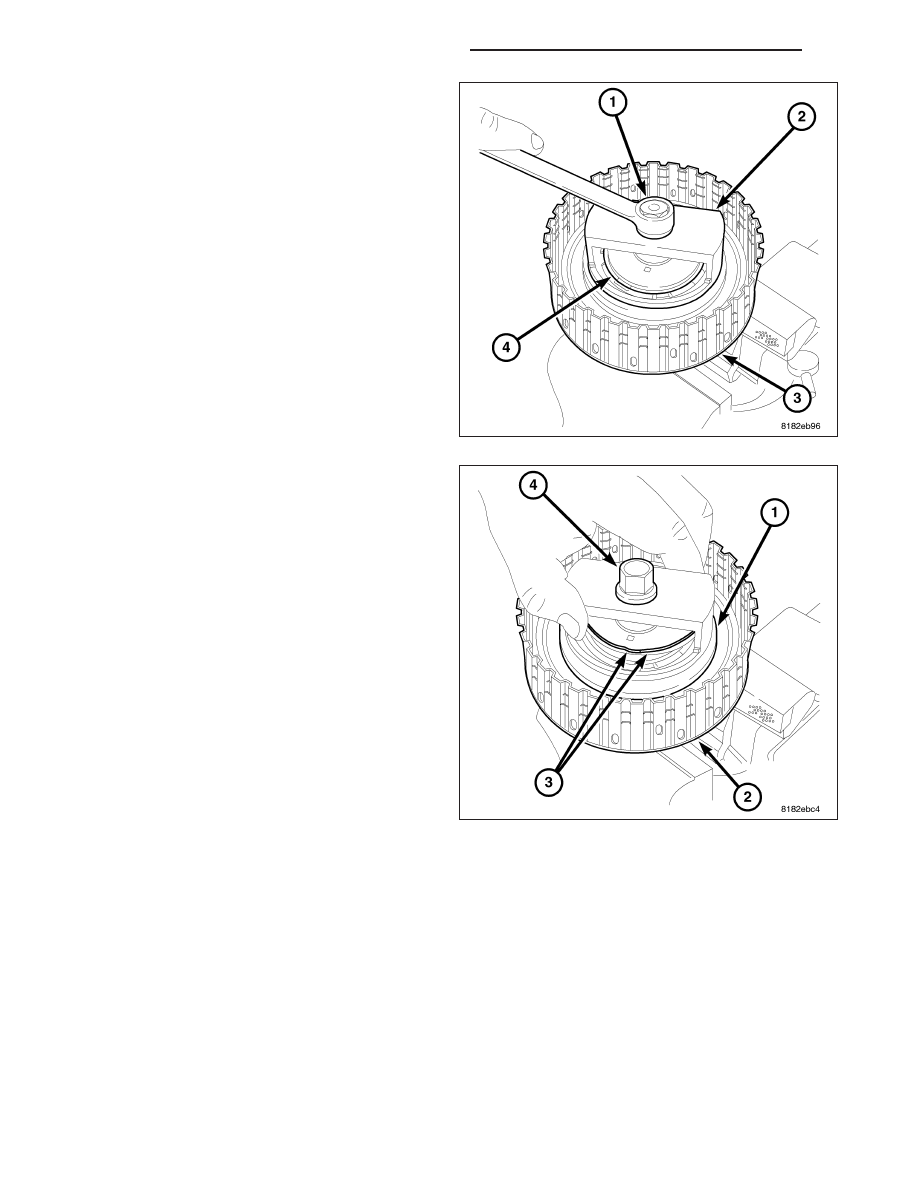

9. Install threaded rod (1) that comes with Compres-

sor 8900 (2) in drum (3).

10. Compress tool until the snap ring (4) can be

removed.

11. Use snap ring pliers or a small screw driver to

remove the snap ring (3) from the piston (1).

21 - 408

AUTOMATIC - CVT-SERVICE INFORMATION

PM

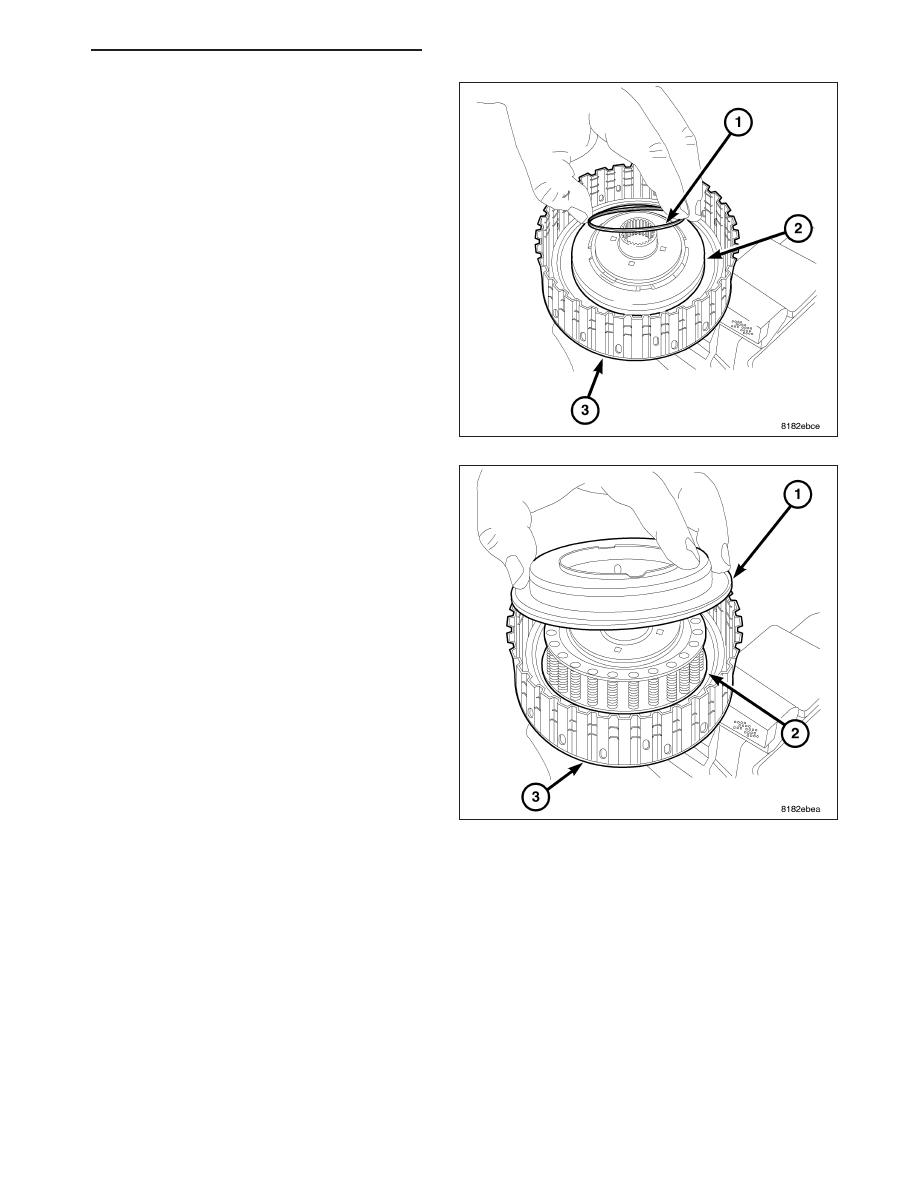

12. Remove snap ring.

13. Remove the piston (1) from the drum (3).

14. Remove the spring assembly (2) form the drum

(3).

INSPECTION

1. Check driven plate, drive plate, retaining plate and forward clutch drum for damage, distortion or burnt surfaces.

2. Check snap ring and dish plate for damage, distortion or permanent fatigue.

3. Check input shaft and internal gear for damage and distortion.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 409

ASSEMBLY

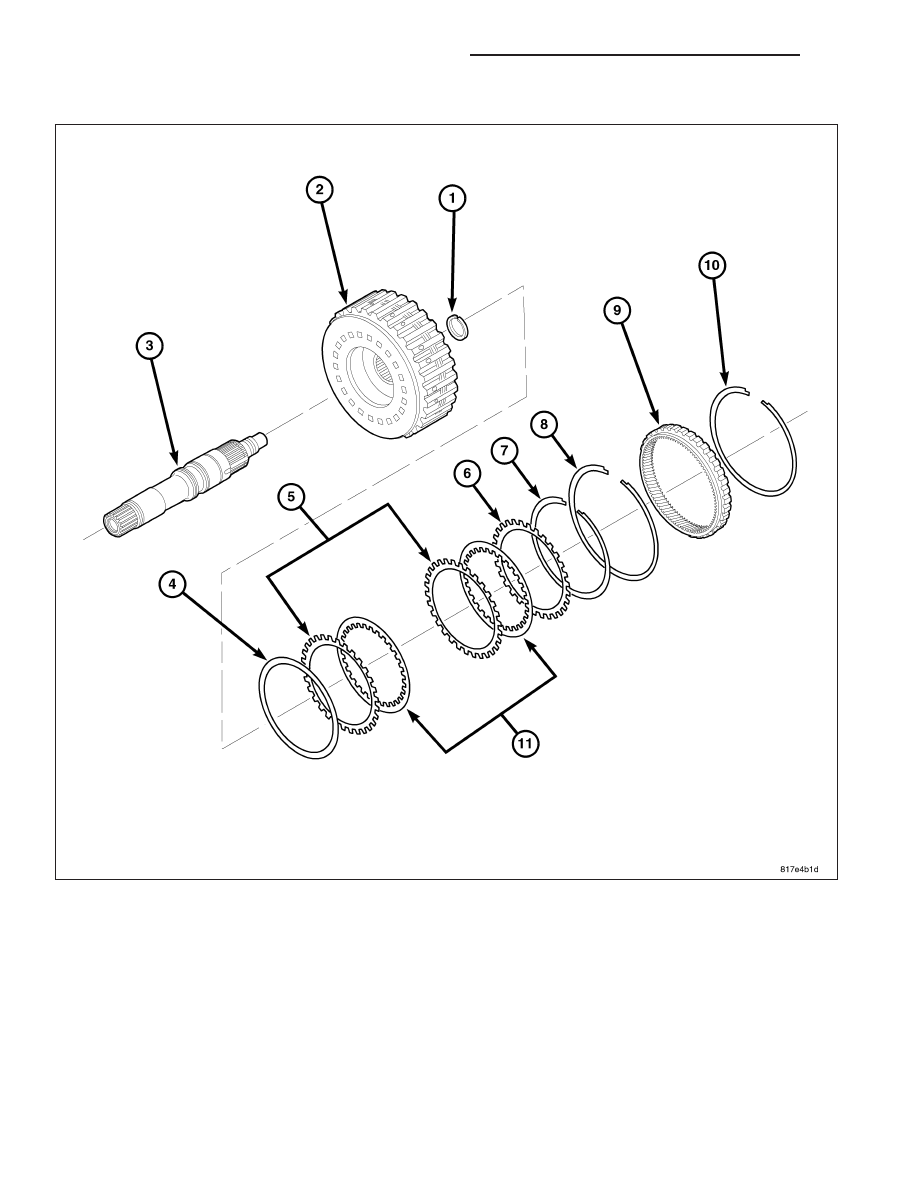

1. Refer to the exploded views as necessary when performing the following steps.

21 - 410

AUTOMATIC - CVT-SERVICE INFORMATION

PM
