CAUTION: Be sure to install the select shim
between the secondary speed sensor and the con-
verter housing before installing the secondary
speed sensor.

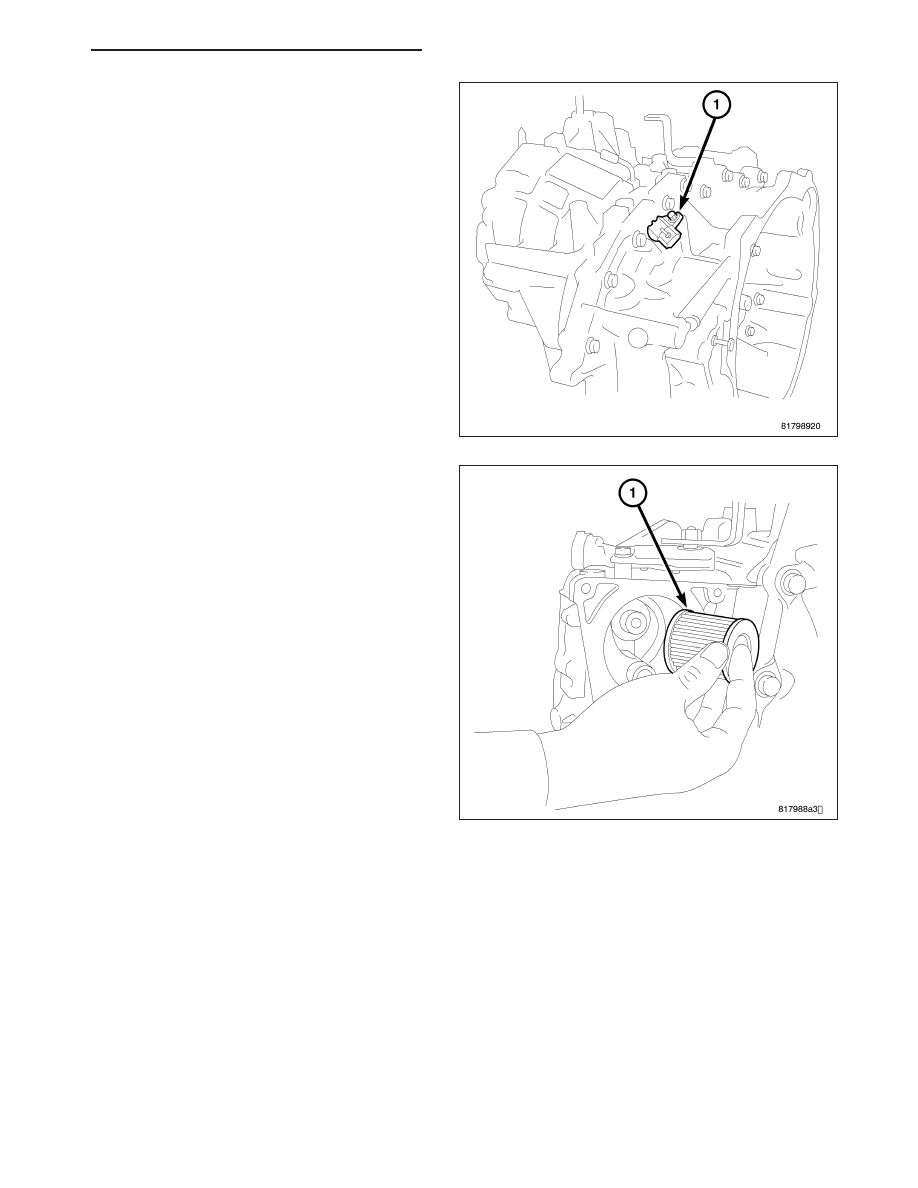

101. Install the output speed sensor (1) into the con-

verter housing. Install and Torque the mounting
bolt to 6 N·m (52 in.lbs.).

CAUTION: Apply CVT fluid on the seal part when
installing the CVT fluid filter.

102. Install the CVT fluid filter (1) into the transaxle

case.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 387

CAUTION: Do not re-use the o-ring. Apply CVT
fluid when installing the o-ring.

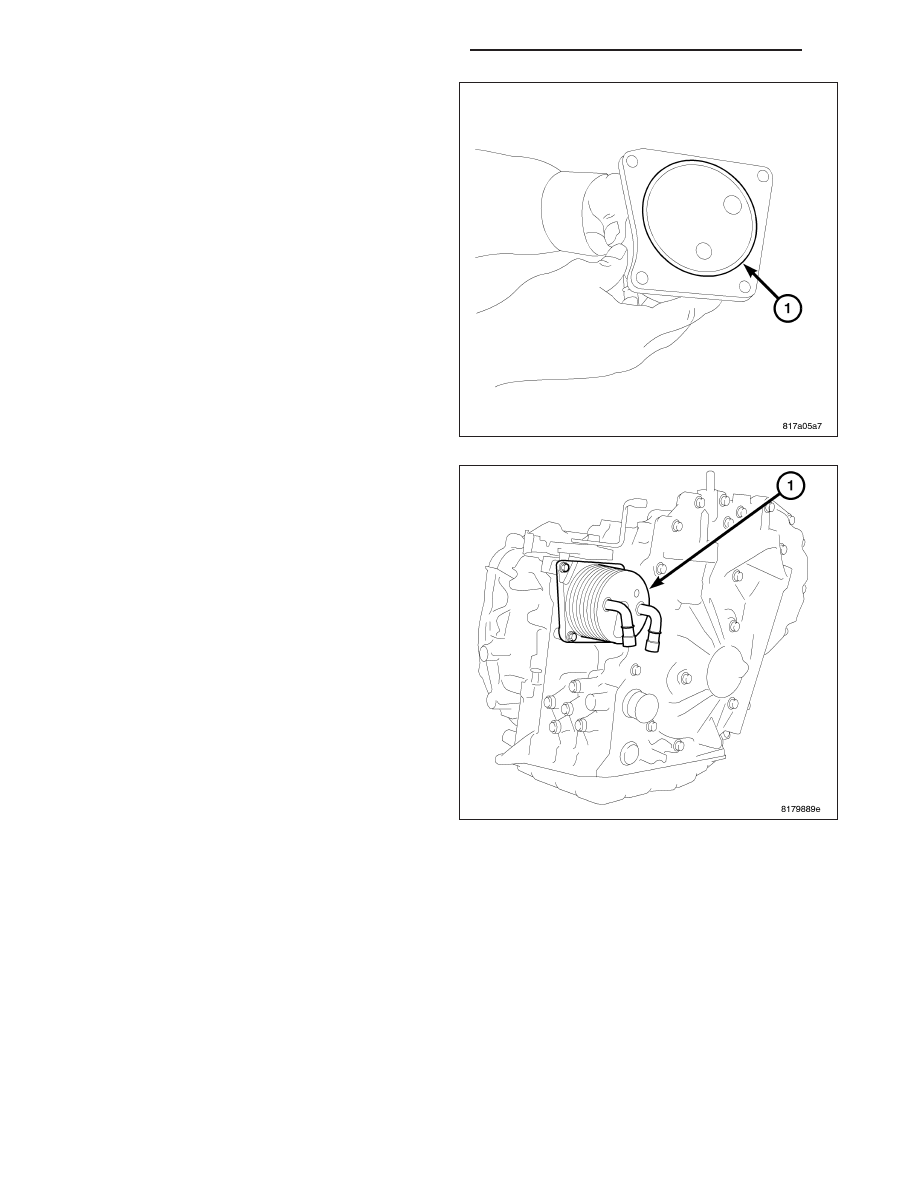

103. Install the new o-ring (1) onto the CVT fluid filter.

104. Install the CVT fluid cooler (1) onto the transaxle

case. Install and Torque the mounting bolts to 4
N·m (37 in.lbs.).

21 - 388

AUTOMATIC - CVT-SERVICE INFORMATION

PM

NOTE: Gauge bar 6311 can be used for doing the
following measurement

NOTE: When conducting measurements, measure
two or more places and calculate the average
value.

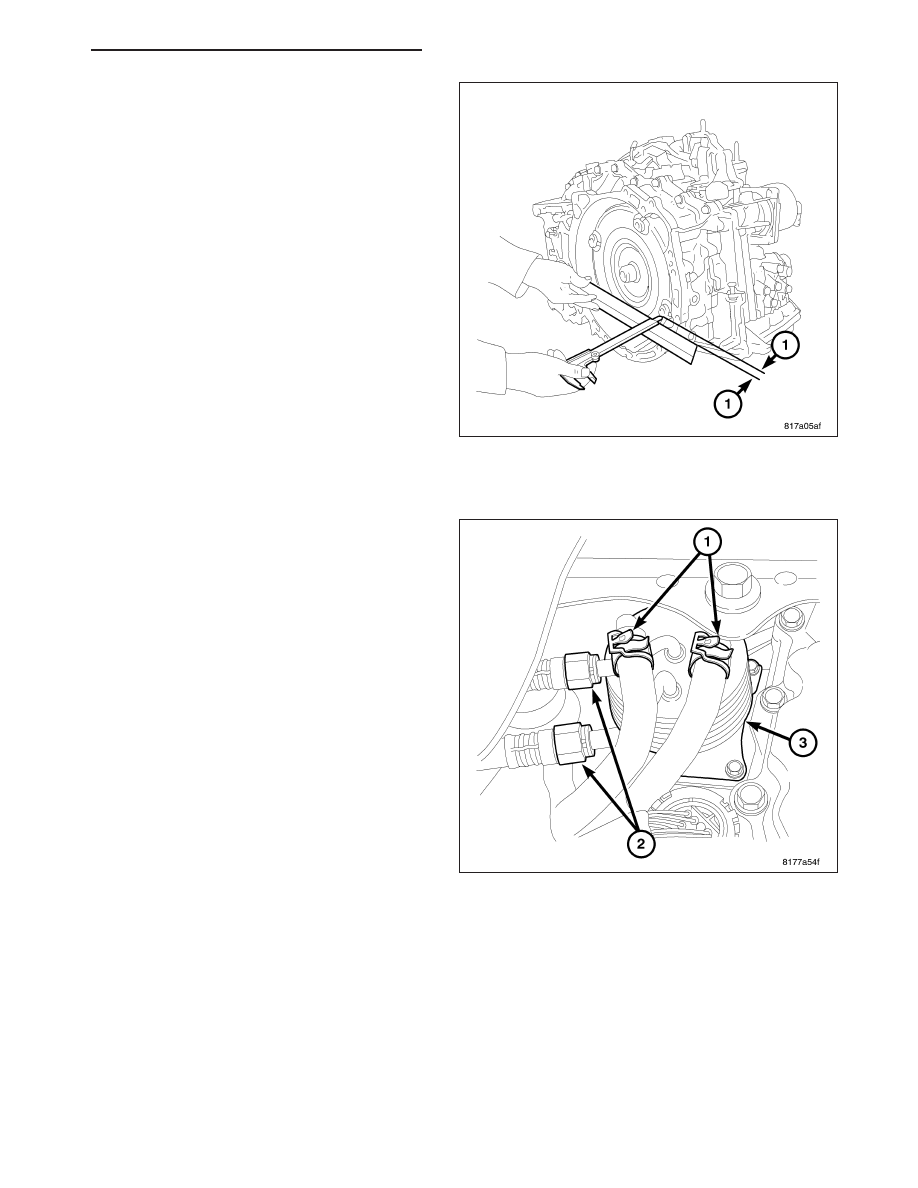

105. Install the torque converter on the transaxle and

measure the dimension (1) to see if it is at least
13 mm. If the measurement is less than 13 mm,
the torque converter is not fully installed.

NOTE: Use the designated brand of CVT fluid. Use
of other brands of CVT fluid other than the desig-
nated brand will deteriorate the driveability and
the durability of the CVT, and will cause damage to
the CVT.

106. Fill the transaxle with CVT fluid. (Refer to 21 -

TRANSMISSION/TRANSAXLE/AUTOMATIC

-

CVT/FLUID - STANDARD PROCEDURE)

INSTALLATION

NOTE: Verify that both dowel pins are present in
the engine before installing the transmission.

1. Raise transmission into place.

2. Install the transmission cooler lines (1, 2).

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 389

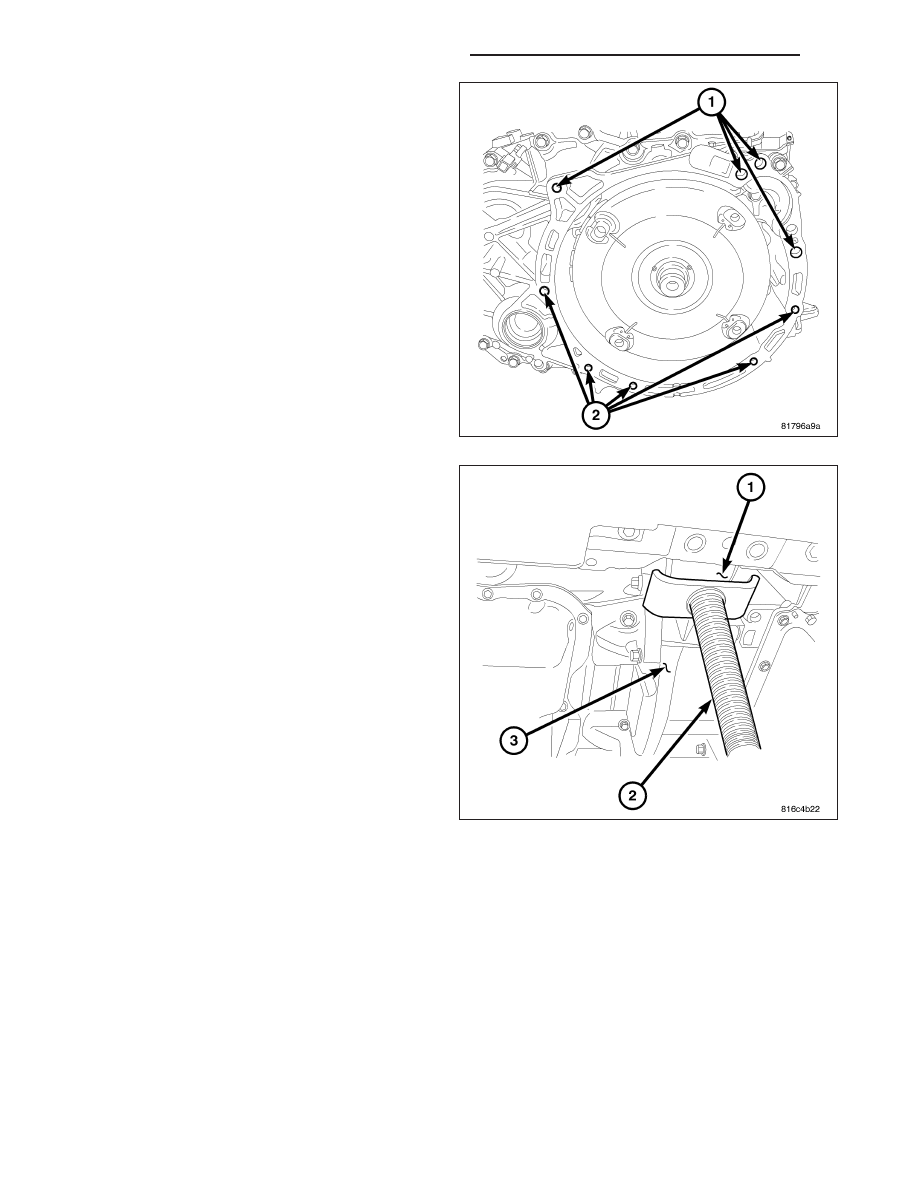

3. Install the lower transmission bell housing bolts (2)

and torque to 108 N·m (80 ft. lbs.).

4. Raise the transmission using a screw jack (2).
