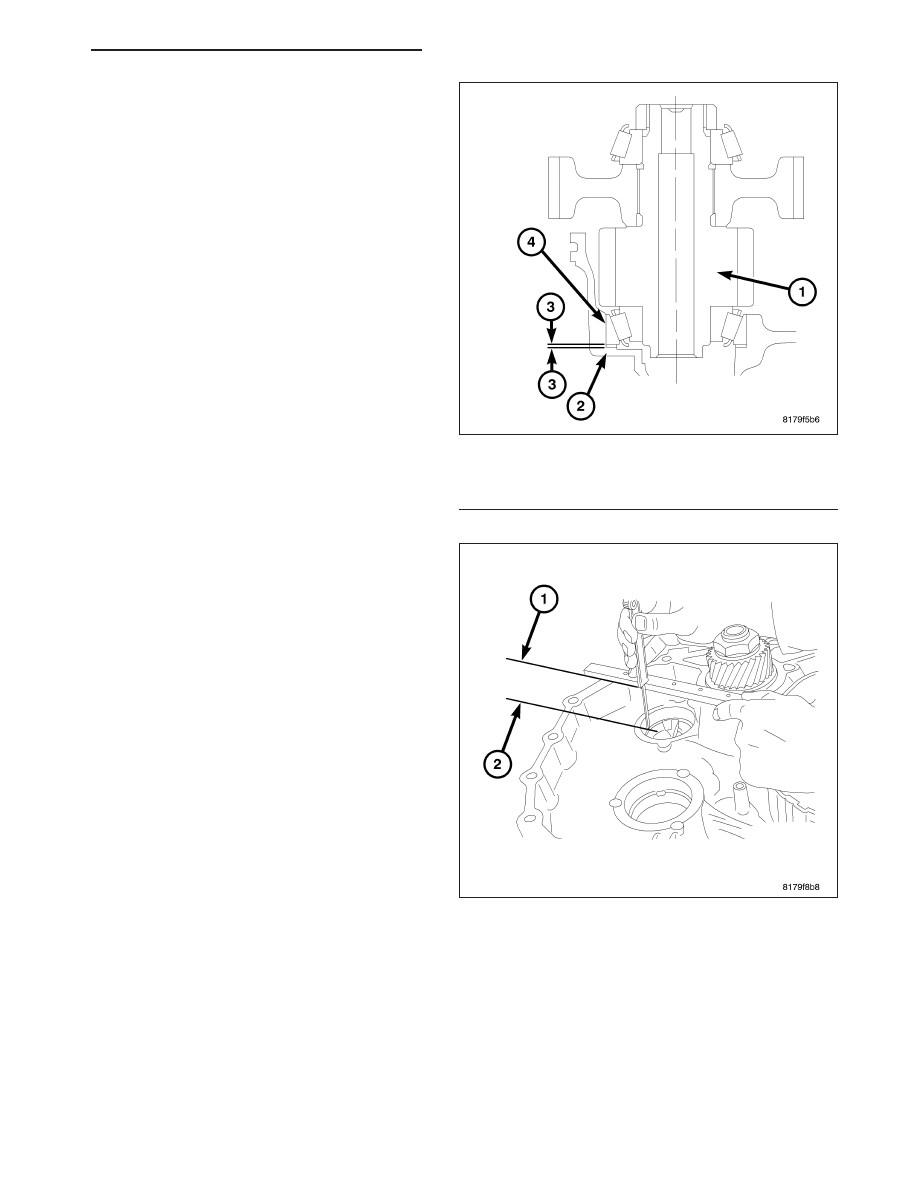

46. The required preload on the reduction gear

assembly is 0.13-0.19 mm (0.005-0.0075 in).
Measure for the required preload shim (3) as fol-
lows:

NOTE: Gauge bar 6311 can be used for doing the
following measurement

47. Measure the distance (reduction assembly mea-

surement one) (1-2) from the edge of the trans-
axle case to the select shim installation surface.

1 - REDUCTION GEAR
2 - TRANSAXLE CASE
3 - PRELOAD SHIM
4 - BEARING OUTER RACE

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 363

NOTE: Gauge bar 6311 can be used for doing the
following measurement

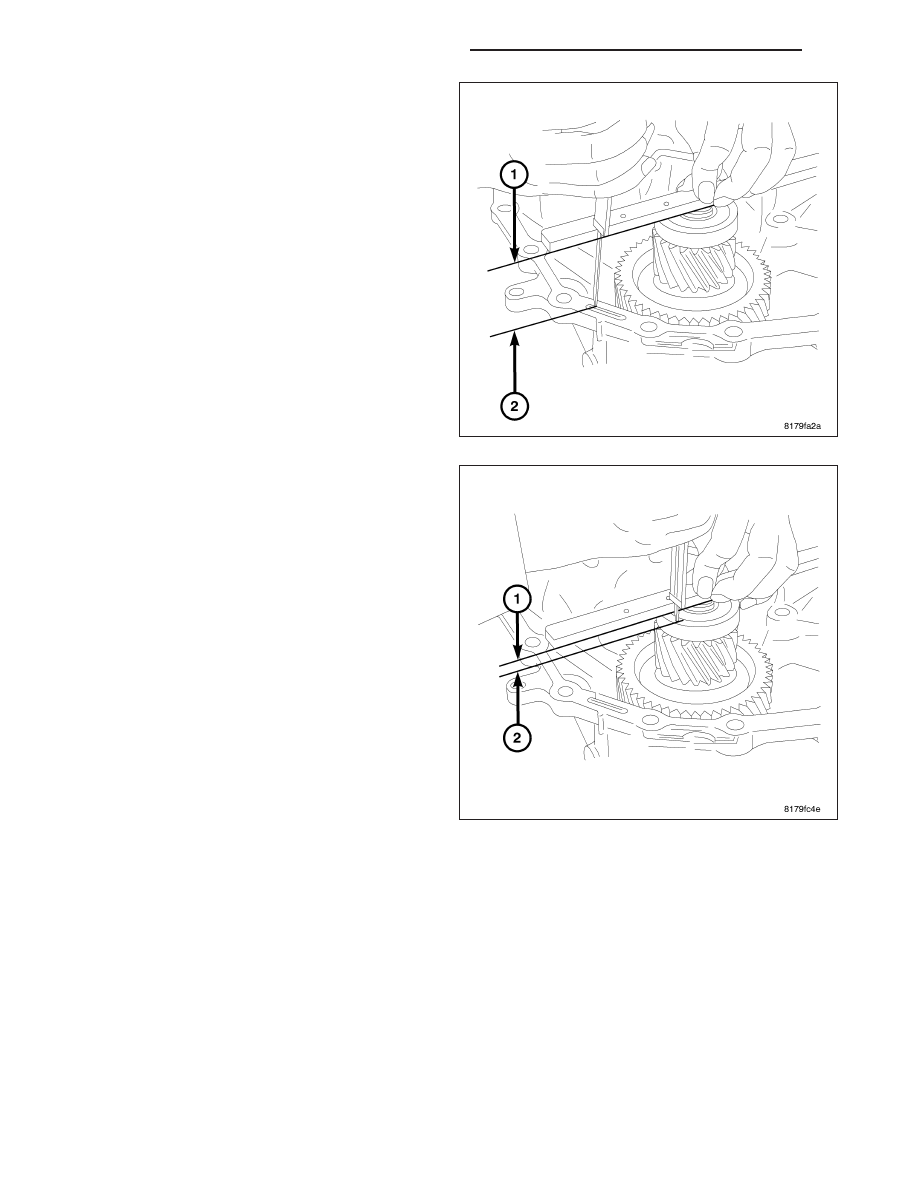

48. Install the reduction gear assembly on the con-

verter housing and measure the distance (reduc-
tion assembly measurement two) (1-2) from the
top of the reduction gear assembly to the edge of
the converter housing.

CAUTION: When adjusting the preload, apply CVT
fluid on the bearing to make it roll smoothly. When
conducting measurements, measure two or more
places and calculate the average value.

NOTE: Gauge bar 6311 can be used for doing the
following measurement

49. Install the outer race of the reduction gear bearing

and measure the distance (reduction assembly
measurement three) (1-2) from the top of the
reduction gear assembly to the outer race of the
reduction gear bearing.

50. The thickness of the required select shim is cal-

culated as follows: reduction assembly measure-
ment

one,

minus

reduction

assembly

measurement two, plus reduction assembly mea-
surement three, plus 0.16 mm (0.006 in).

21 - 364

AUTOMATIC - CVT-SERVICE INFORMATION

PM

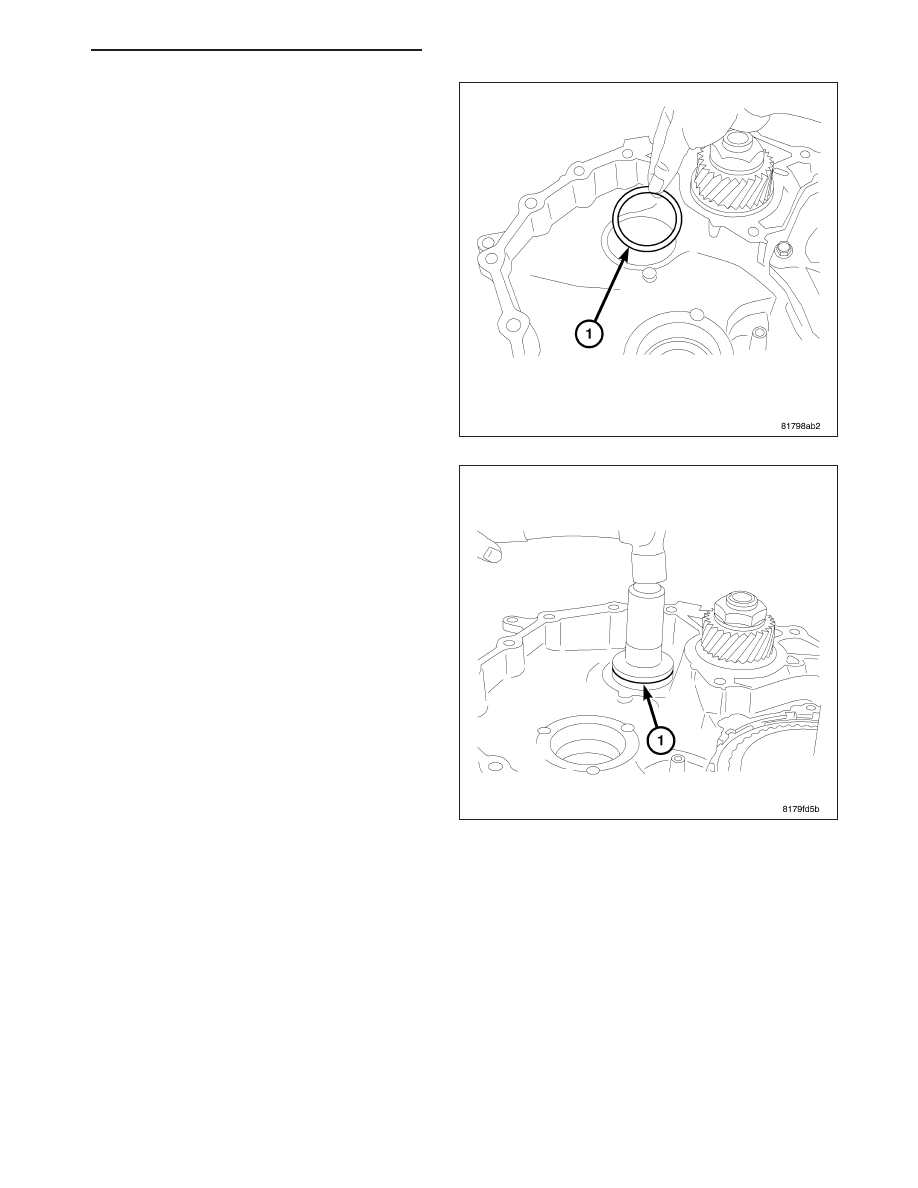

CAUTION: Do not re-use the select shim.

51. Install the chosen select shim (1) into the trans-

axle case.

52. Install the outer race (1) of the reduction gear

bearing on the transaxle case using Installer
C-4628 and Driver Handle C-4171.

PM

AUTOMATIC - CVT-SERVICE INFORMATION

21 - 365

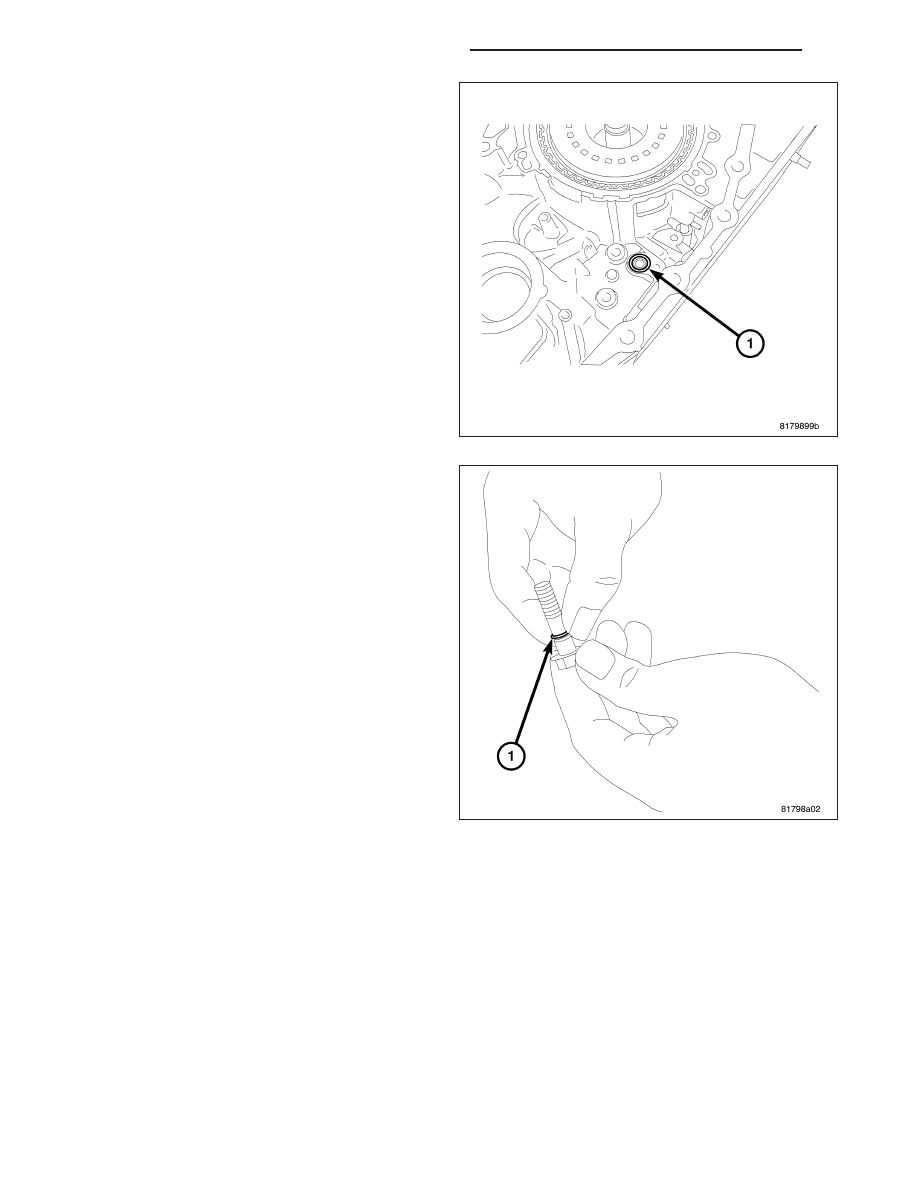

CAUTION: Do not re-use the lip seal. Apply CVT
fluid when installing the lip seal.

53. Install the new lip seal (1) on the transaxle case.

CAUTION: Do not re-use the o-ring. Apply CVT
fluid when installing the O-ring.

54. Install the new o-ring (1) onto the oil pump mount-

ing bolts. (Only for bolts installed from the outside
of the transaxle case).
