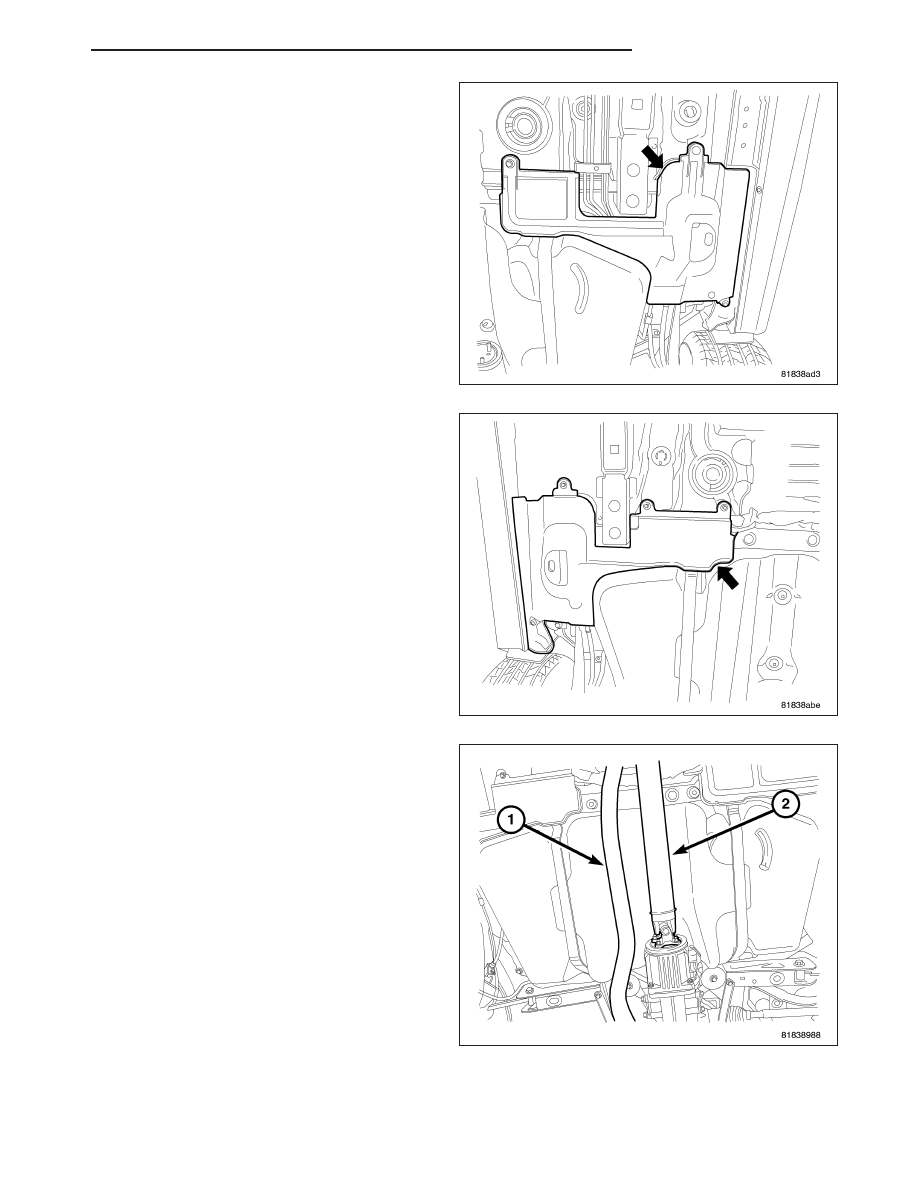

11. Install splash shield.

12. Install splash shield.

13. Install exhaust system (1).

14. Install drive shaft (2), (Refer to 3 - DIFFEREN-

TIAL

&

DRIVELINE/PROPELLER

SHAFT

-

INSTALLATION).

PM

FUEL DELIVERY

14 - 41

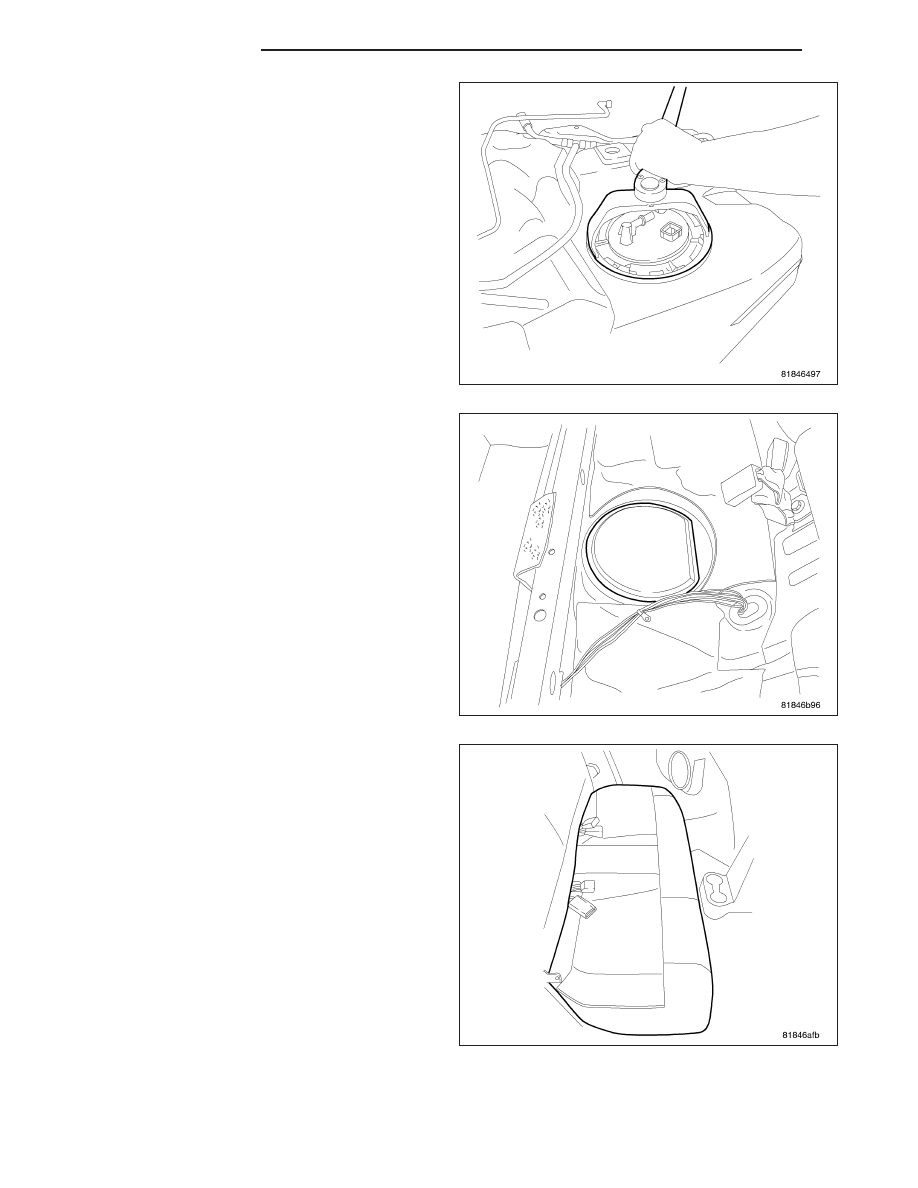

15. While holding the pump module in position, install

lock ring and use special tool #9340 to tighten
lock ring.

16. Connect electrical connector and lock the connec-

tor.

17. Connect the fuel line. Refer to Quick Connect Fit-

tings in this section.

18. Install plastic cover.

19. Install rear cushion.

20. Install the negative battery cable.

21. Install the air cleaner lid, connect the inlet air tem-

perature sensor and makeup air hose.

22. Fill fuel tank with clean fuel. Use the Scan Tool to

pressurize the system and check for leaks.

14 - 42

FUEL DELIVERY

PM

FUEL TANK FILLER TUBE

REMOVAL

NOTE: Drain fuel tank if it is more than half full.

1. Remove the negative battery cable.

2. Loosen fuel filler tube cap.

3. Raise vehicle and support.

4. Remove the left rear wheel.

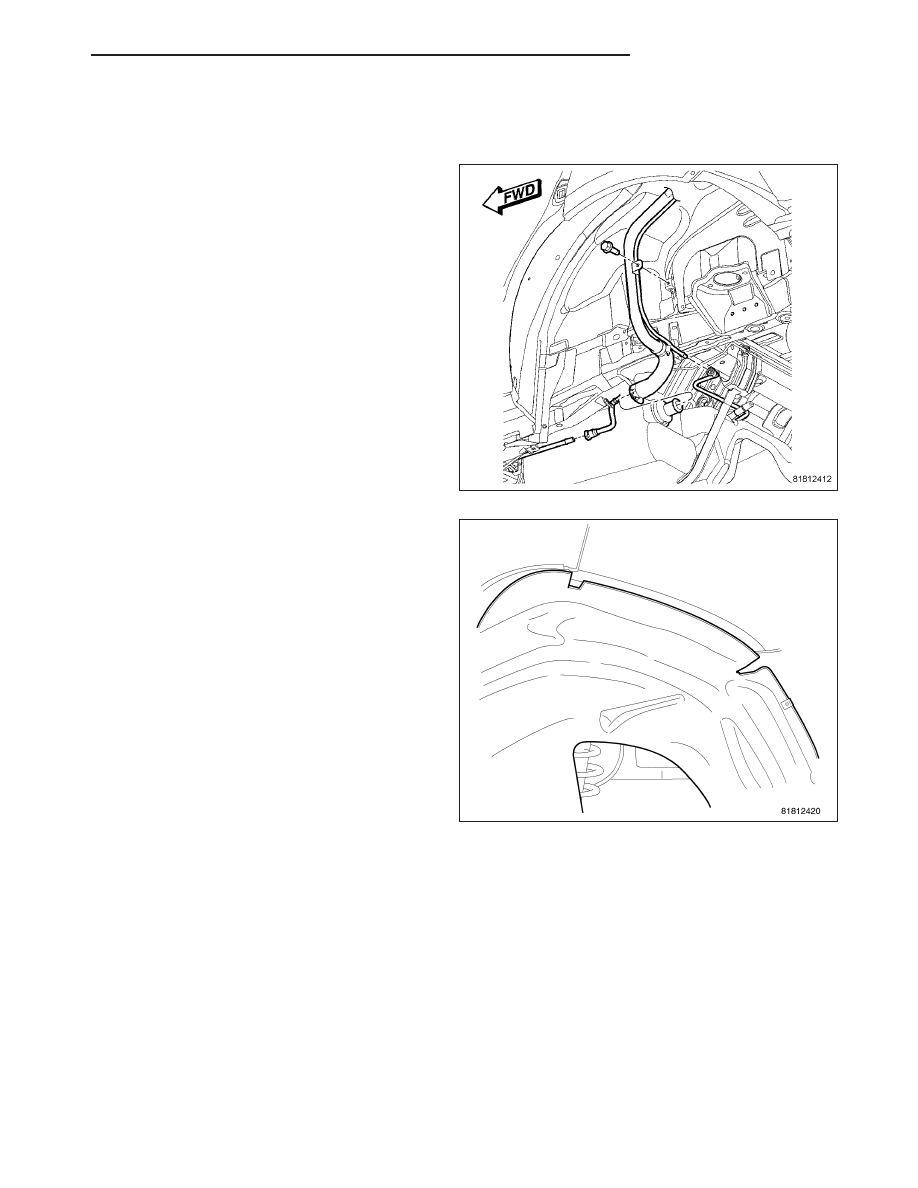

5. Remove the inner splash shield.

PM

FUEL DELIVERY

14 - 43

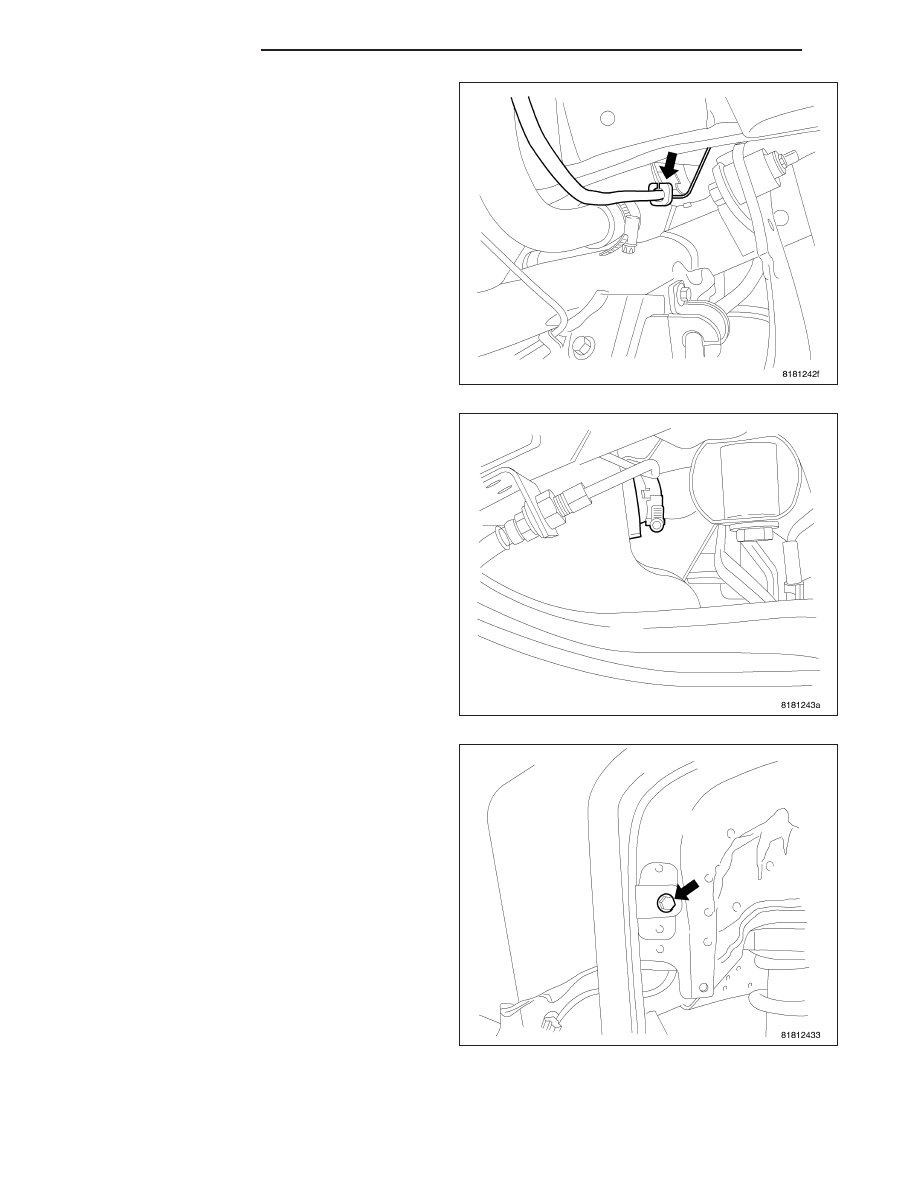

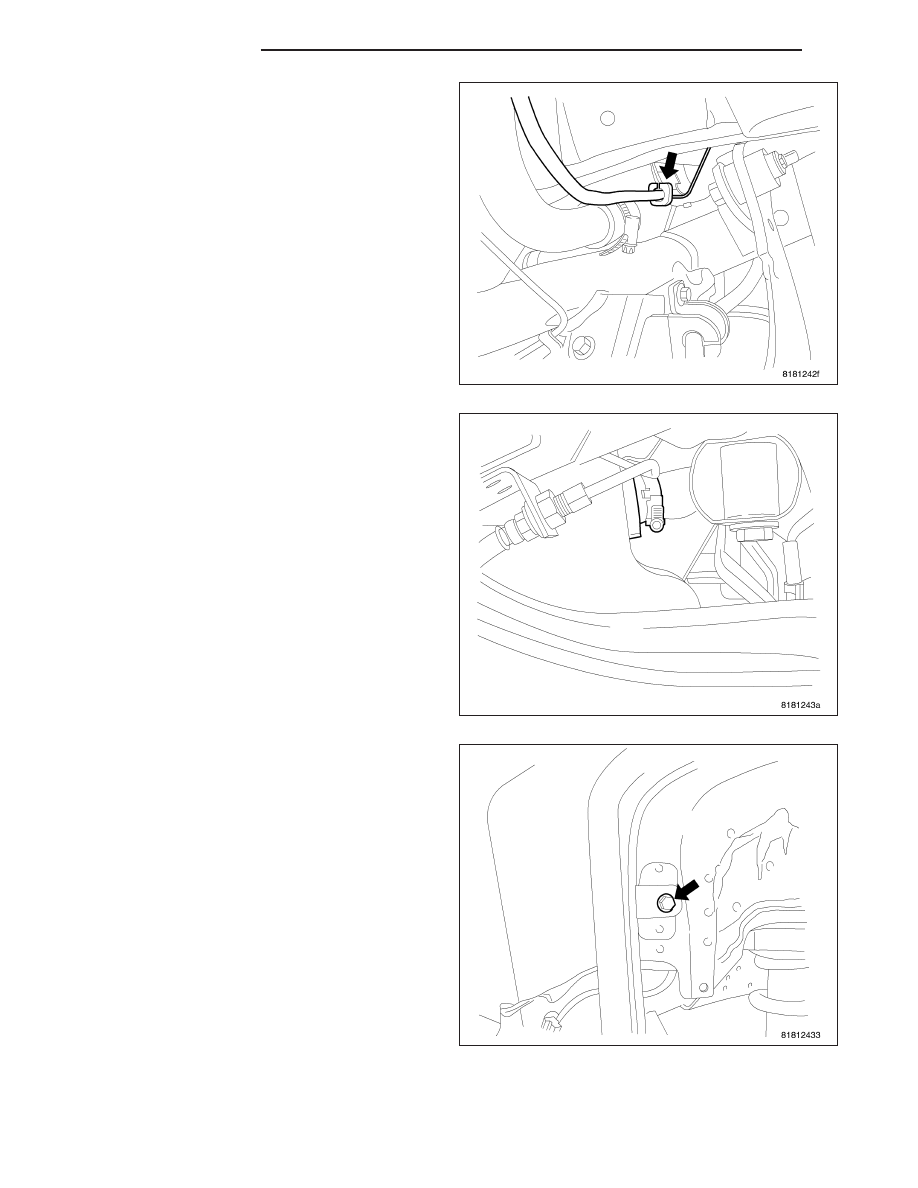

6. Disconnect filler tube recirculation vent line.

7. Disconnect fuel filler tube hose from fuel tank neck.

8. Remove filler tube mounting screw.

9. Remove fuel filler tube assembly.

14 - 44

FUEL DELIVERY
