CROSSMEMBER-FRONT SUSPENSION

REMOVAL

1. Raise and support the vehicle, (Refer to LUBRICA-

TION & MAINTENANCE/HOISTING - STANDARD
PROCEDURE).

2. Remove the four wheel well screws.

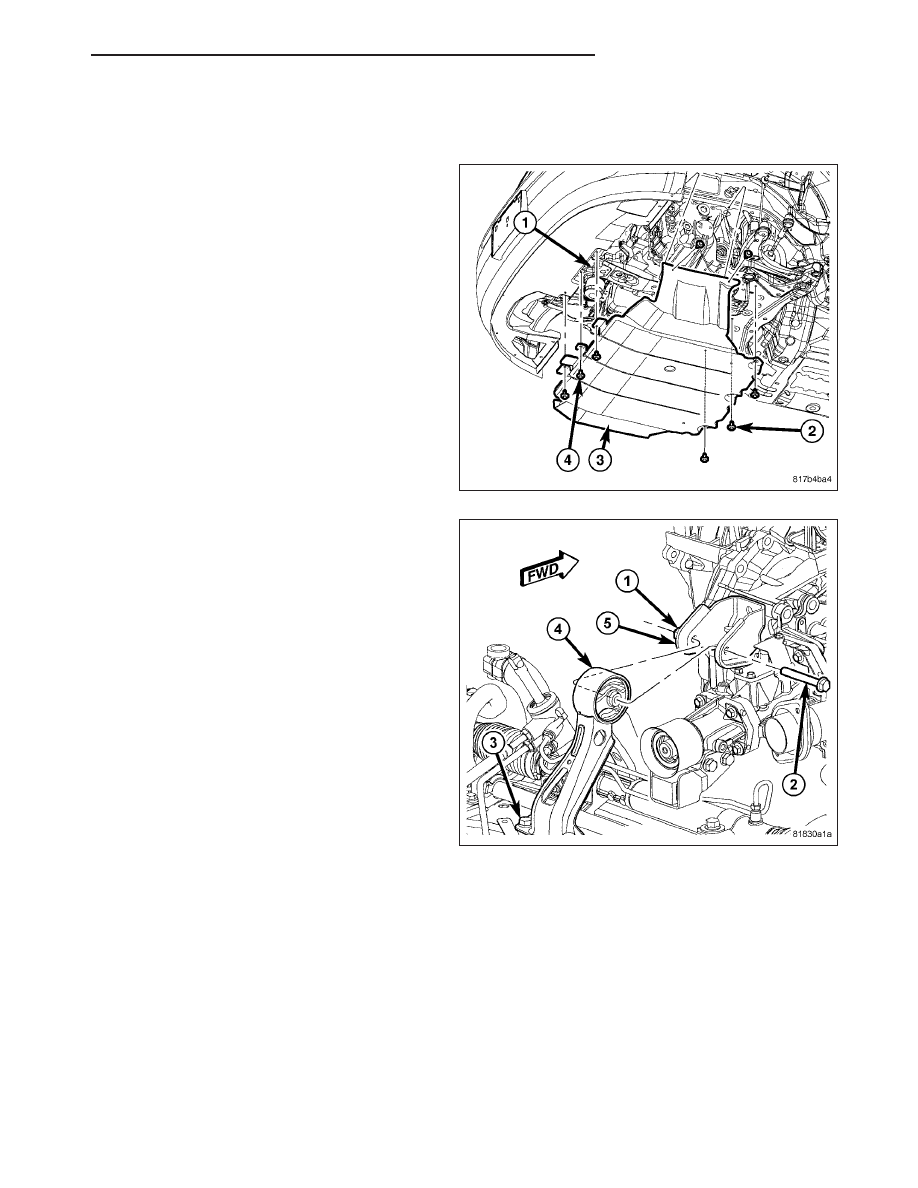

3. If equipped, remove the three front screws (4), the

three rear screws (2) and one push pin fastener
from the center of the belly pan.

4. Remove the rear roll mount (4) through bolt (2).

5. Remove the three bolts (3) attaching the rear roll

mount (5) to the crossmember and remove the
mount.

PM

FRAME & BUMPERS

13 - 19

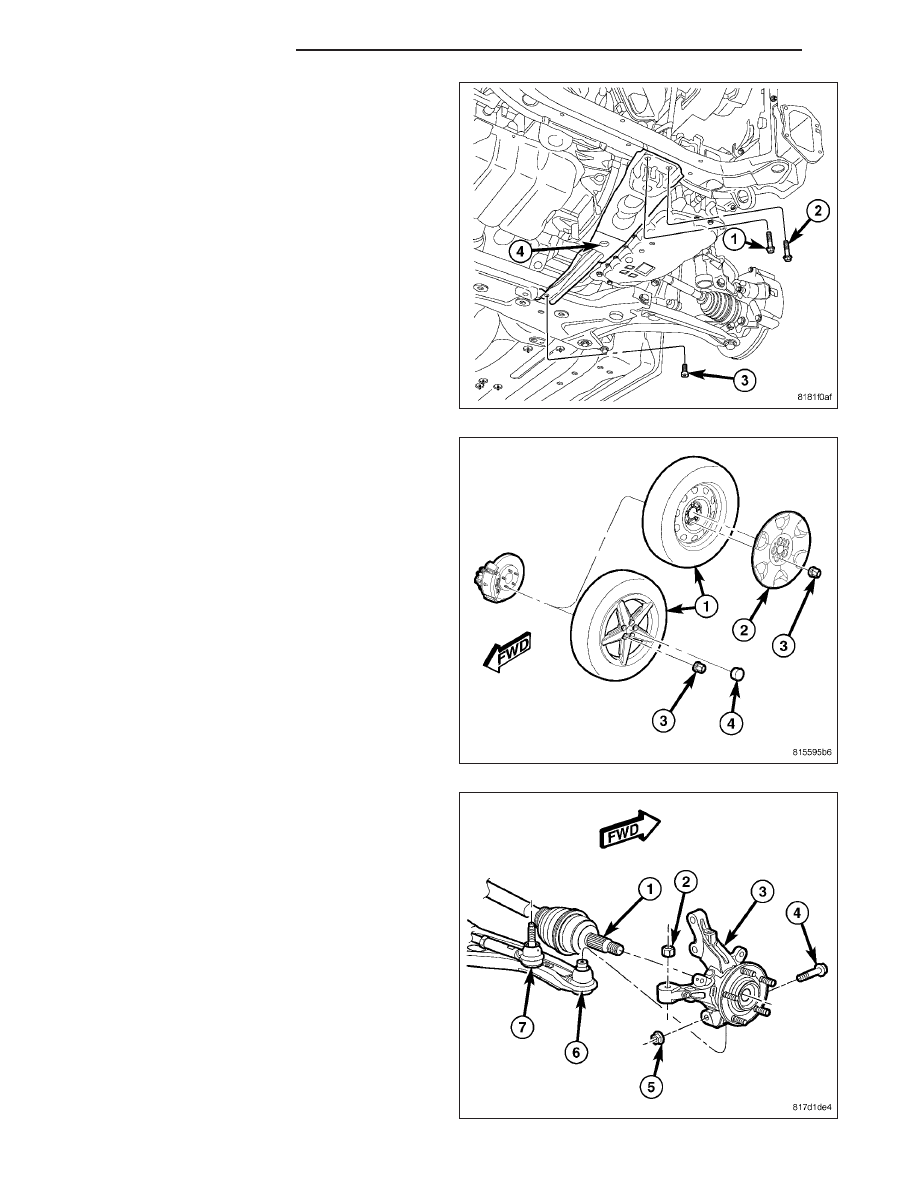

6. Remove the for/aft crossmember (4) (Refer to 13 -

FRAME & BUMPERS/FRAME/CROSSMEMBER-
FRONT FORE/AFT - REMOVAL).

7. Remove the front wheels (1), (Refer to 22 - TIRES/

WHEELS

-

SERVICE

INFORMATION

-

REMOVAL).

8. Remove the lower ball joint (6) pinch bolts (4) and

nuts (5).

13 - 20

FRAME & BUMPERS

PM

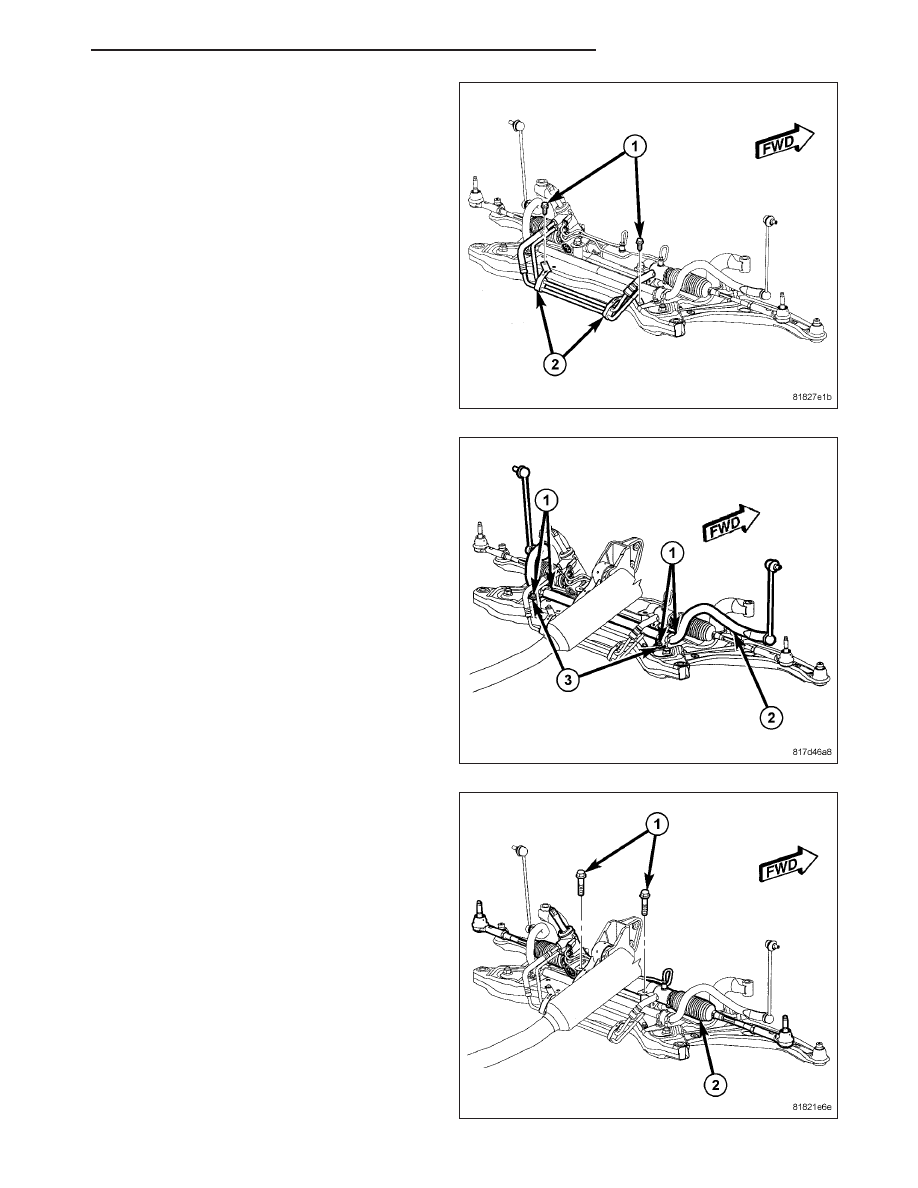

9. Remove the bolt attaching the pressure line routing

bracket to the steering gear.

10. Remove the bolt attaching the return line to the

crossmember.

11. Remove the sway bar bushing bolts (1) and sup-

port the sway bar (2) up in the vehicle.

12. Remove the steering gear mounting bolts (1) and

support the steering gear (2) up in the vehicle.

PM

FRAME & BUMPERS

13 - 21

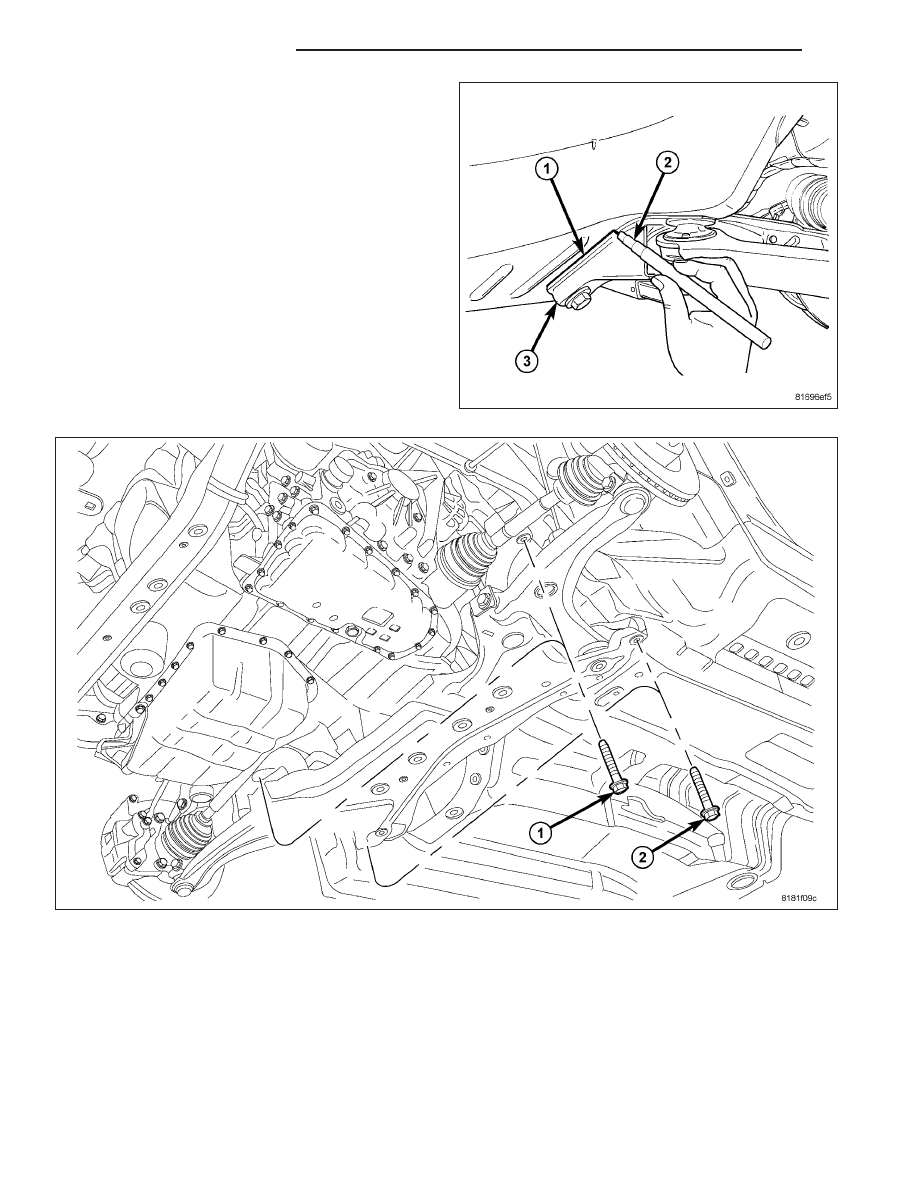

13. Mark the crossmember (3) to body location (1)

using a grease pencil (2) or equivalent.

14. Support the crossmember with a suitable lifting device.

15. Remove the crossmember bolts (1 and 2) and lower the crossmember from the vehicle.

13 - 22

FRAME & BUMPERS

PM
