INSTALLATION

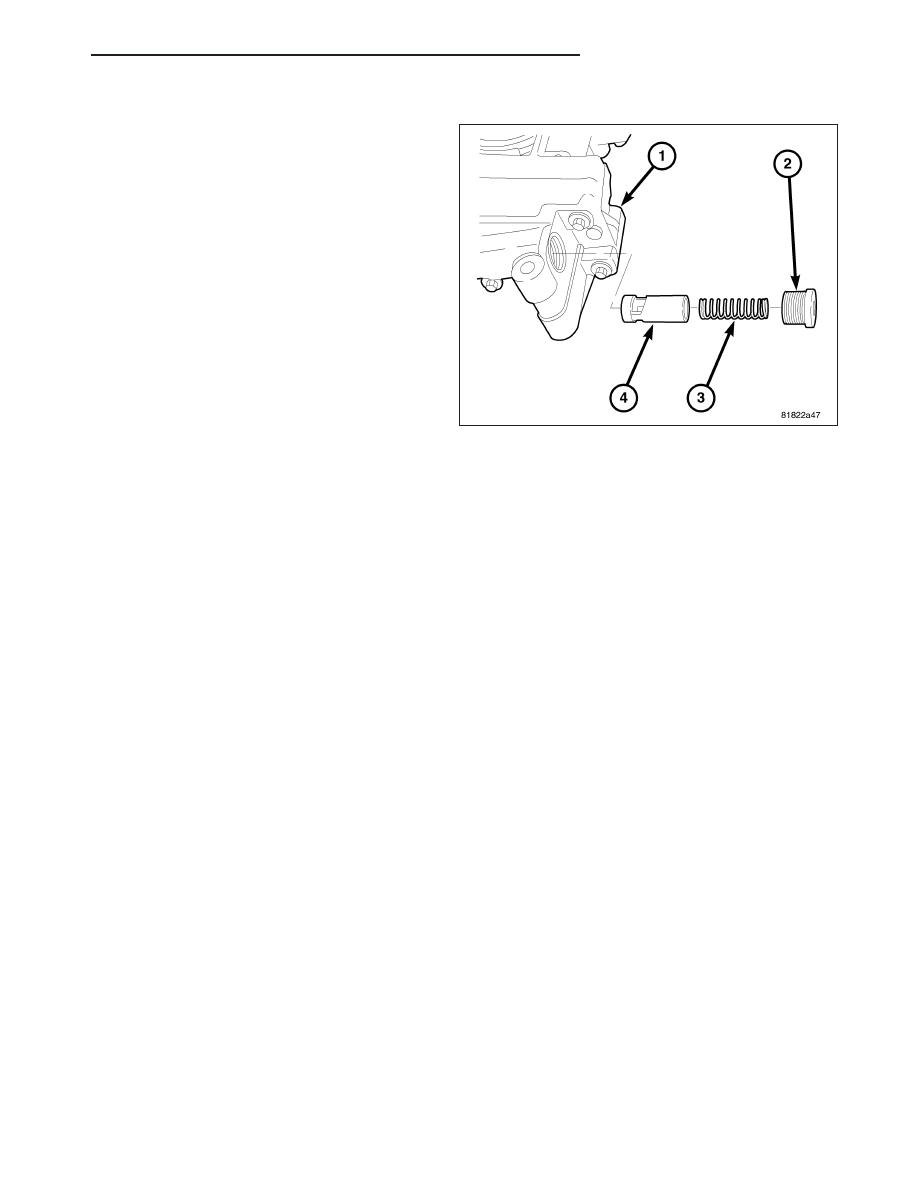

1. Lightly coat pressure regulating valve with clean

engine oil and install valve (4).

2. Install spring (3) and cap (2).

3. Torque cap to 42 N·m (31 lbs.ft.).

PM

ENGINE 2.4L WORLD

9 - 1743

PUMP-OIL

DESCRIPTION

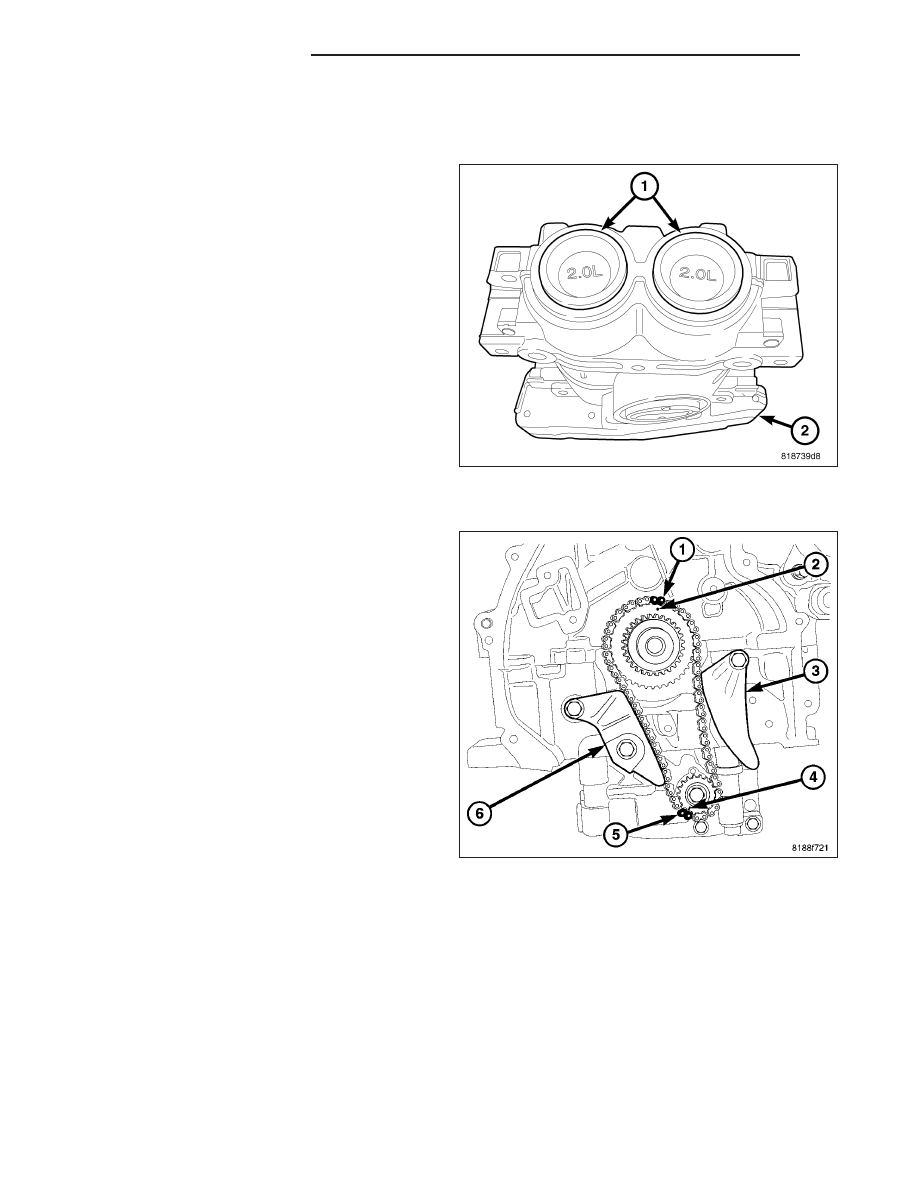

The oil pump is integral to the balance shaft module
(BSM) (2). The oil pump cannot be disassembled for
inspection. The pressure relief valve is serviceable
and can be removed and inspected. The BSM can be
identified by the plastic end caps (1).

REMOVAL

1. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

2. Mark the chain (4) and the sprocket (5) for

reassembly.

9 - 1744

ENGINE 2.4L WORLD

PM

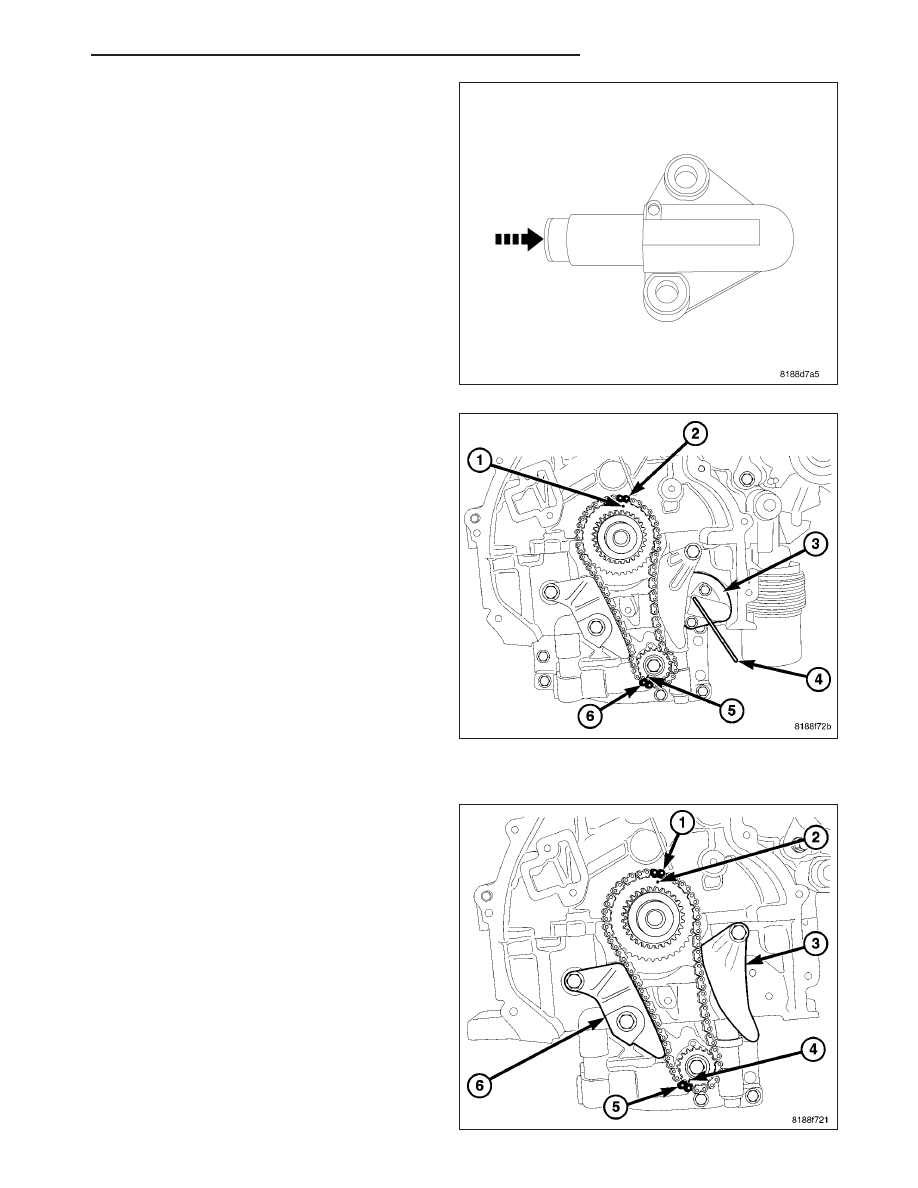

3. Push tensioner toward the front of the vehicle.

4. Install 9703 (4).

5. Remove BSM mounting bolts and discard.

6. Lower the back of the BSM and remove sprocket

from chain.

7. Remove BSM from the engine.

INSTALLATION

CAUTION: Do not reuse Balance Shaft Module
(BSM) to engine block bolts. Always discard bolts
after removing. Failure to replace bolts can result
in engine damage.

1. Align marks on oil pump sprocket (5) and chain (4).

2. Install chain on sprocket.

3. Pivot BSM assembly upwards toward the engine

block.

PM

ENGINE 2.4L WORLD

9 - 1745

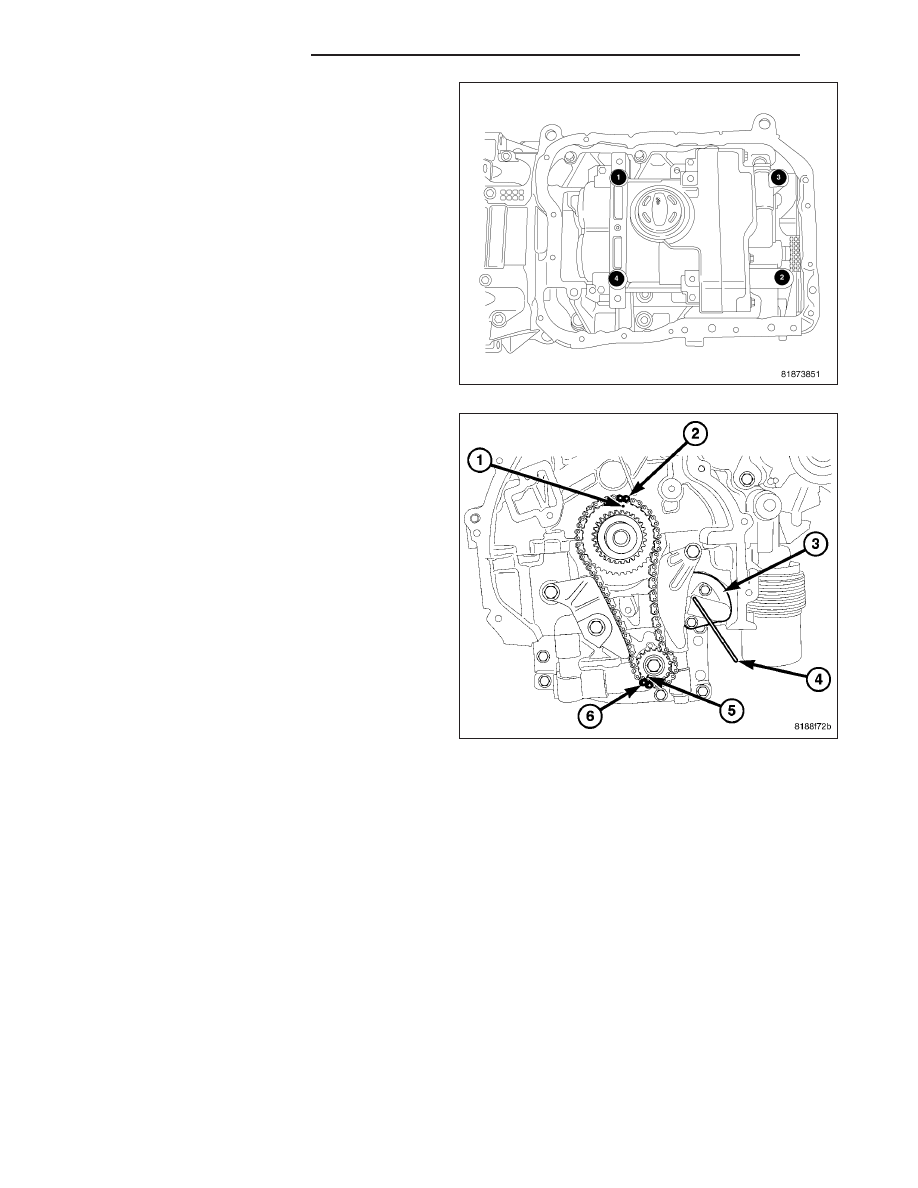

4. Start new BSM mounting bolts by hand.

NOTE: Use a three step procedure when torqueing
BSM mounting bolts.

5. Torque BSM mounting bolts to 15 N·m (11 ft. lbs.)

as shown.

6. Torque BSM mounting bolts to 29 N·m (22 ft. lbs.)

as shown.

7. Rotate bolts an additional 90° as shown.

8. Remove tensioner pin 9703 (4).

9. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/

OIL PAN - INSTALLATION).

10. Fill with oil.

11. Start engine and check for leaks.
