Dodge Caliber. Manual - part 1098

ENGINE LIFT FIXTURE 9704

FRONT SEAL INSTALLER 9506

HOLDING FIXTURE 9707

LOCKING WEDGE 9701

REAR CRANKSHAFT SEAL GUIDE 9509

PM

ENGINE 2.4L WORLD

9 - 1679

REAR MAIN SEAL DRIVER 9706

TENSIONER PIN 9703

9 - 1680

ENGINE 2.4L WORLD

PM

ELEMENT-AIR CLEANER

REMOVAL

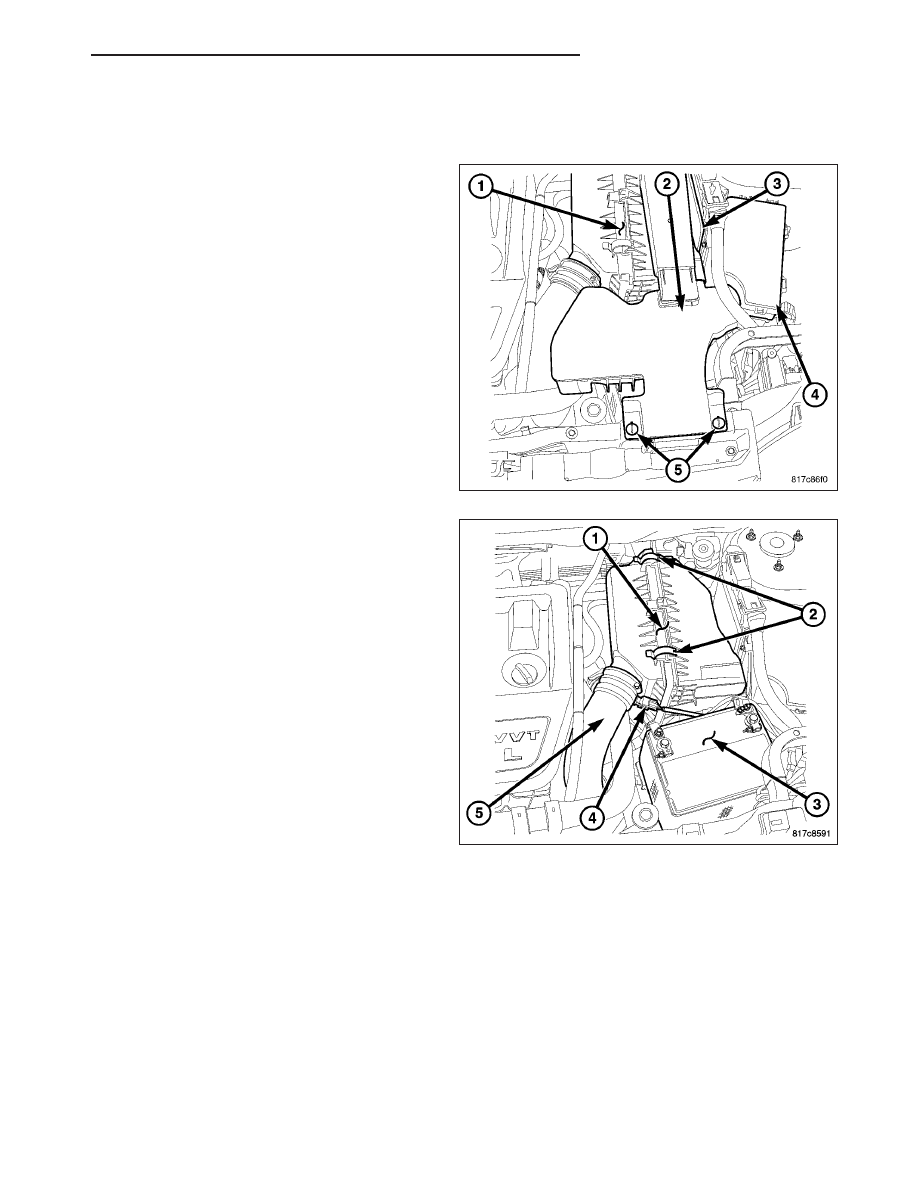

1. Turn Lock Retainers (5) and remove fresh air inlet

(2) from air cleaner housing (1).

2. Disconnect intake air temperature sensor connector

(4).

3. Remove Air inlet tube (5) from air cleaner housing

(1).

4. Unfasten clasps (2) on sides of air cleaner housing

cover (1).

PM

ENGINE 2.4L WORLD

9 - 1681

5. Pull air cleaner cover (1) aside.

6. Remove filter element (3).

7. If necessary, clean the inside of the air cleaner

housing (2).

INSTALLATION

1. Install new filter element.

2. Place cover over air cleaner housing. Snap clasps

(2) in place.

3. Install air inlet tube (5).

4. Connect intake air temperature sensor connector

(4).

9 - 1682

ENGINE 2.4L WORLD

PM
