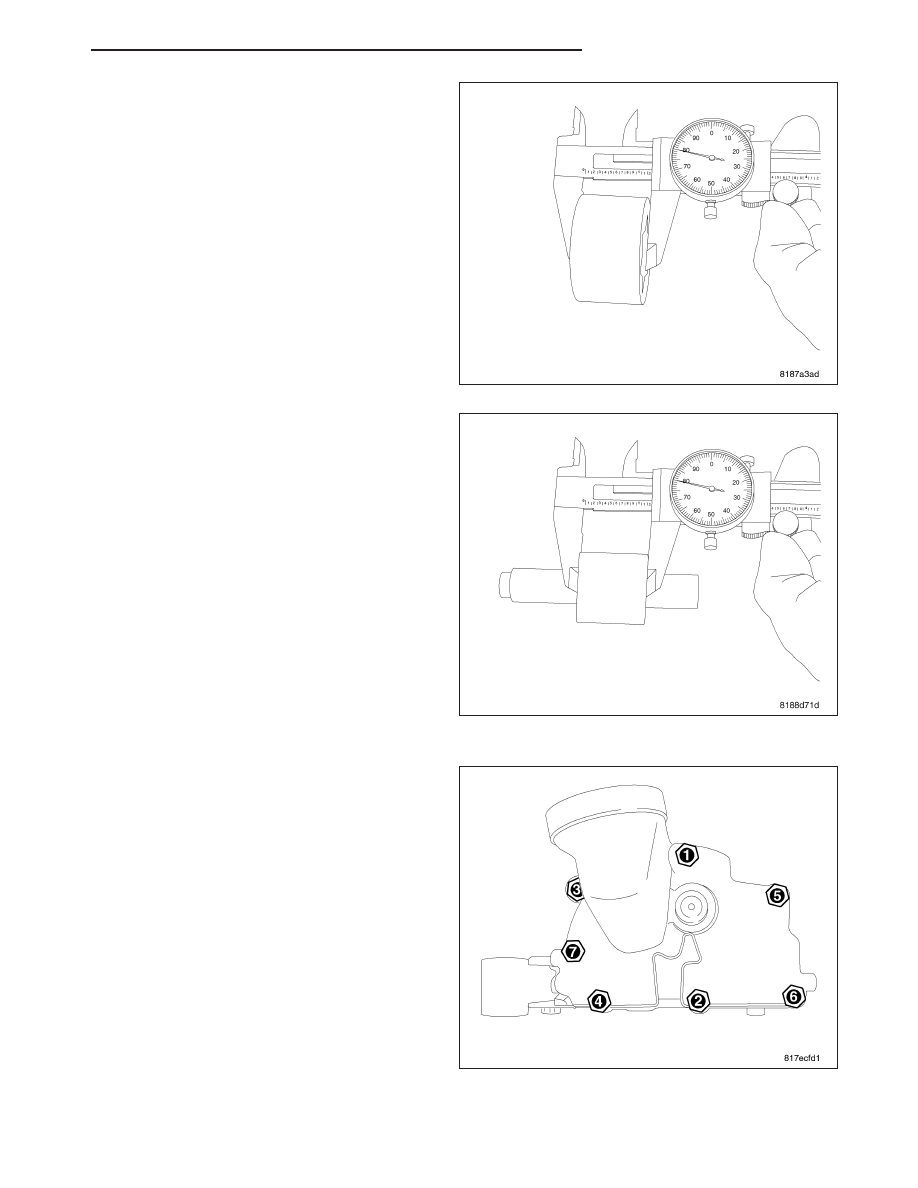

11. Measure outer rotor thickness.

12. Measure inner rotor thickness.

13. Inspect pump housing for scoring, replace as needed.

14. If pump passes inspections, install pump cover.

15. Install retaining bolts and tighten.

PM

ENGINE 1.8L WORLD

9 - 1523

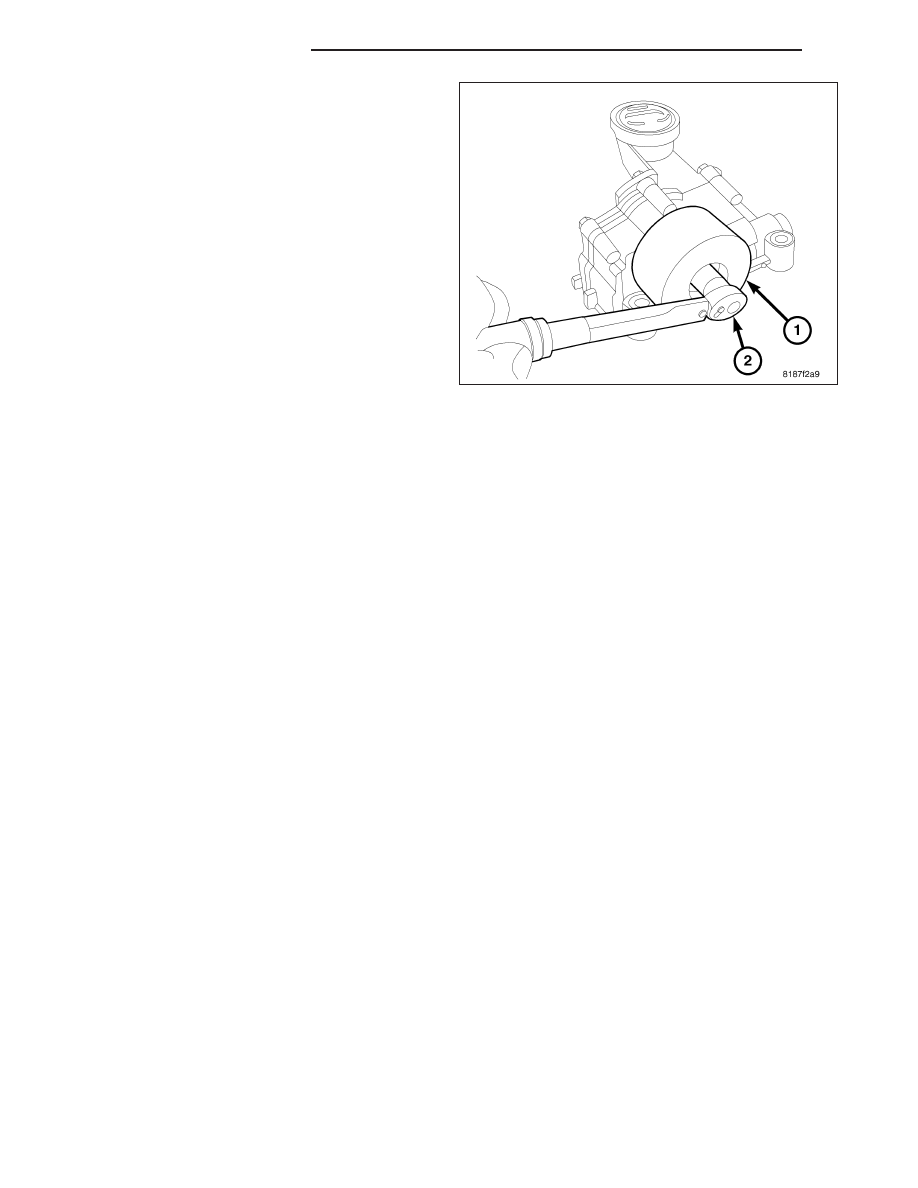

16. Install pump drive sprocket using holder 9711 (1)

and tighten.

INSTALLATION

1. Install timing chain cover (Refer to 9 - ENGINE/VALVE TIMING/TIMING CHAIN COVER - INSTALLATION).

9 - 1524

ENGINE 1.8L WORLD

PM

SENSOR/SWITCH-ENGINE OIL PSI

DESCRIPTION

The oil pressure switch is located on the left front side of the engine block. The oil pressure switch is a pressure
sensitive switch that is activated by the engine’s oil pressure (in the main oil gallery). The switch is a two terminal
device (one terminal is provided to the wiring harness and the other terminal is the switch’s metal housing that
screws into the engine block).

OPERATION

The oil pressure switch is normally “Closed.” The switch changes from a

9

Closed

9

circuit to an

9

Open

9

circuit, on

increasing pressure of 7 psig. The oil pressure switch changes from an

9

Open

9

circuit to a

9

Closed

9

circuit, on

decreasing pressure, between 2 psig and 4 psig.

REMOVAL

1. Raise vehicle.

2. Disconnect electrical connector.

3. Remove oil pressure sending unit using oil pressure socket C-4597.

INSTALLATION

1. Install oil pressure sending unit using oil pressure socket C-4597.

2. Connect electrical connector.

PM

ENGINE 1.8L WORLD

9 - 1525

VALVE-OIL PRESSURE RELIEF

REMOVAL

NOTE: Oil pressure relief valve can be serviced without removing oil pump from the engine.

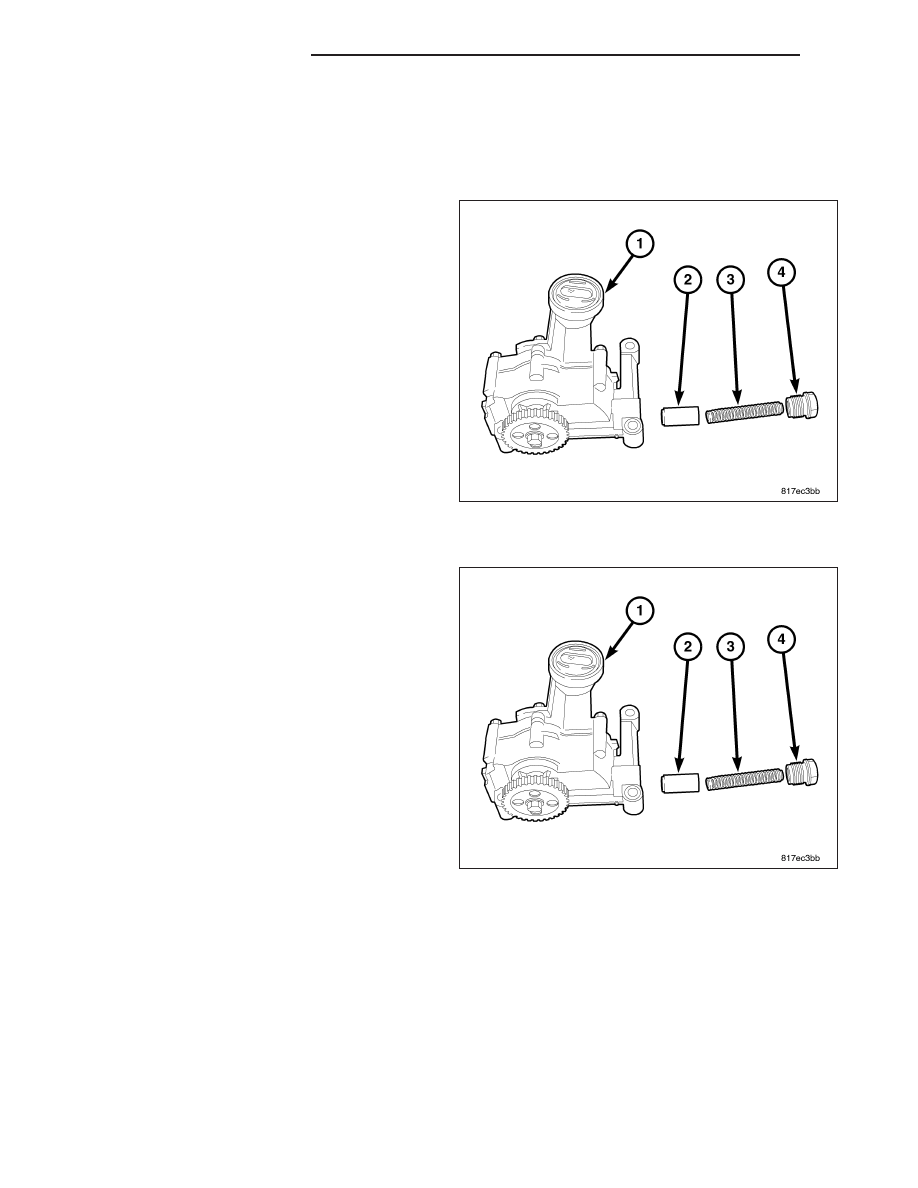

1. Remove oil pan (Refer to 9 - ENGINE/LUBRICA-

TION/OIL PAN - REMOVAL).

2. Remove cap (4).

3. Remove spring (3) and valve (2).

4. Inspect valve (2) and pump (1) bore seizure or

scoring. Replace as needed.

INSTALLATION

1. Lubricate valve (2) and pump (1) bore with clean

engine oil.

2. Install valve (2) and spring (3).

3. Install cap (4) and tighten.

4. Install oil pan (Refer to 9 - ENGINE/LUBRICATION/

OIL PAN - INSTALLATION).
