INSPECTION

Inspect the disc brake caliper for the following:

•

Brake fluid leaks in and around piston boot area

•

Ruptures, brittleness or damage to the piston dust boot

If caliper fails inspection, disassemble and recondition caliper, replacing the seals and dust boots.

ASSEMBLY

NOTE: Always have clean hands when assembling a brake caliper.

NOTE: Always use fresh, clean brake fluid when assembling a brake caliper.

NOTE: Never use an old piston seal.

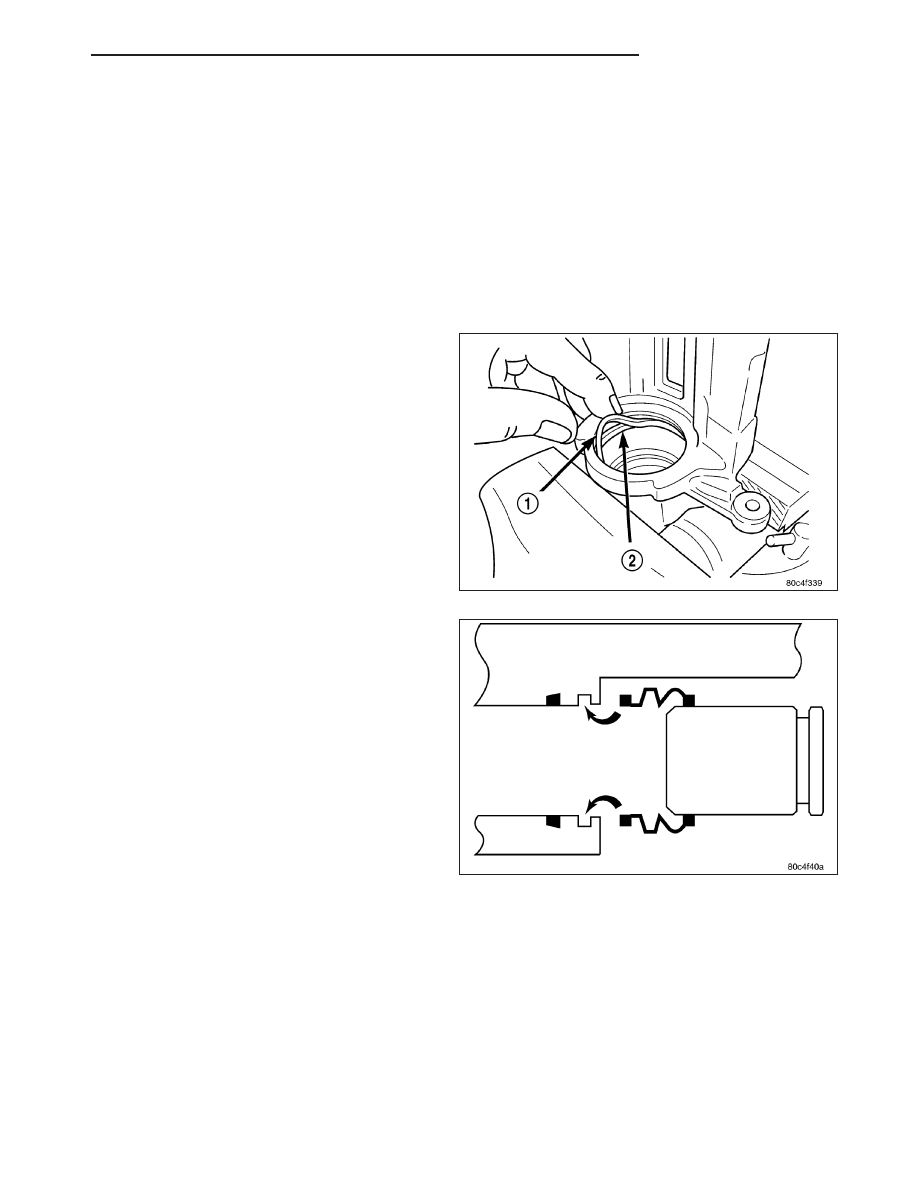

1. Dip the NEW piston seal in clean brake fluid and

install it in the groove (2) of the caliper bore. The
seal (1) should be started at one area of the
groove and gently worked around into the groove
using only your clean fingers to seat it.

2. Coat the NEW piston with clean brake fluid.

3. Coat the NEW piston boot with clean brake fluid

leaving a generous amount inside the boot.

4. Position the dust boot over the lower section of the

piston.

5. Extend the dust boot below the bottom of the pis-

ton and guide the lip seal into the groove in the
caliper piston bore.

PM

BRAKES - BASE

5 - 41

CAUTION: Force applied to the piston (1) to seat it
in the bore must be applied uniformly to avoid
cocking and binding of the piston.

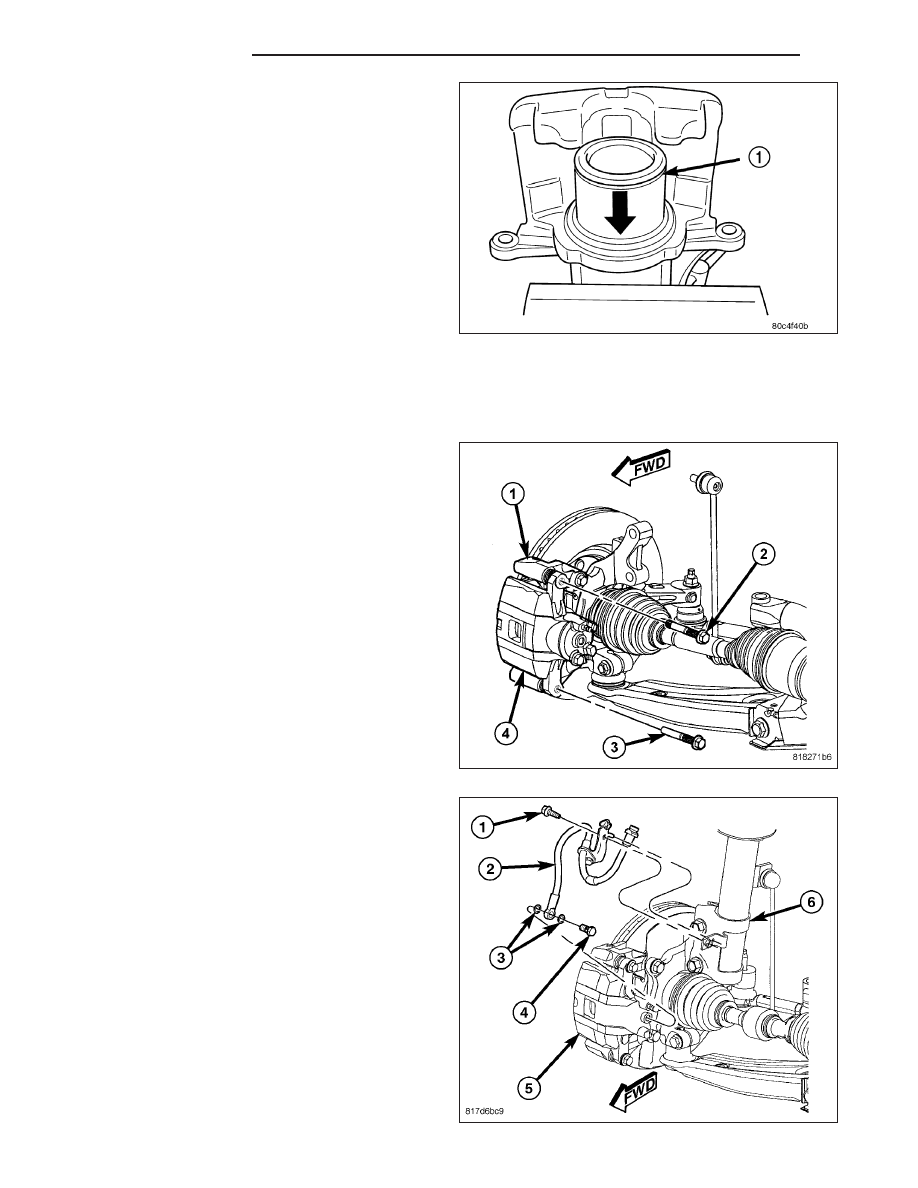

6. Install the piston (1) into the bore, carefully pushing

it past the piston seal using hand pressure. Push
the piston in until it bottoms in the caliper bore and
the dust boot lip seal falls into the groove near the
top of the piston.

7. Install the caliper on the vehicle and bleed the

brakes as necessary. (Refer to 5 - BRAKES/HY-
DRAULIC/MECHANICAL/DISC BRAKE CALIPER -
INSTALLATION)

INSTALLATION

1. Completely retract the caliper piston back into the bore of the caliper. Use a C-clamp to retract the piston. Place

a wood block over the piston before installing the C-clamp to avoid damaging the piston.

CAUTION: Use care when installing the caliper (4)
onto the adapter bracket (1) to avoid damaging the
guide pin boots.

2. Install the disc brake caliper over the brake pads

on the brake caliper adapter bracket.

CAUTION: When installing the caliper guide pin
bolts (2, 3) make sure that the one that has a spe-
cial sleeve on the end is installed in the upper
mounting hole.

3. Align the caliper guide pin bolt holes with the

adapter bracket. Install the upper (with special
sleeve) (2) and lower (3) caliper guide pin bolts.
Tighten the guide pin bolts to 43 N·m (32 ft. lbs.).

4. Install the banjo bolt (4) connecting the brake flex

hose (2) to the brake caliper (5). Install NEW wash-
ers (3) on each side of the hose fitting as the banjo
bolt is guided through the fitting. Thread the banjo
bolt into the caliper and tighten it to 24 N·m (18 ft.
lbs.).

5 - 42

BRAKES - BASE

PM

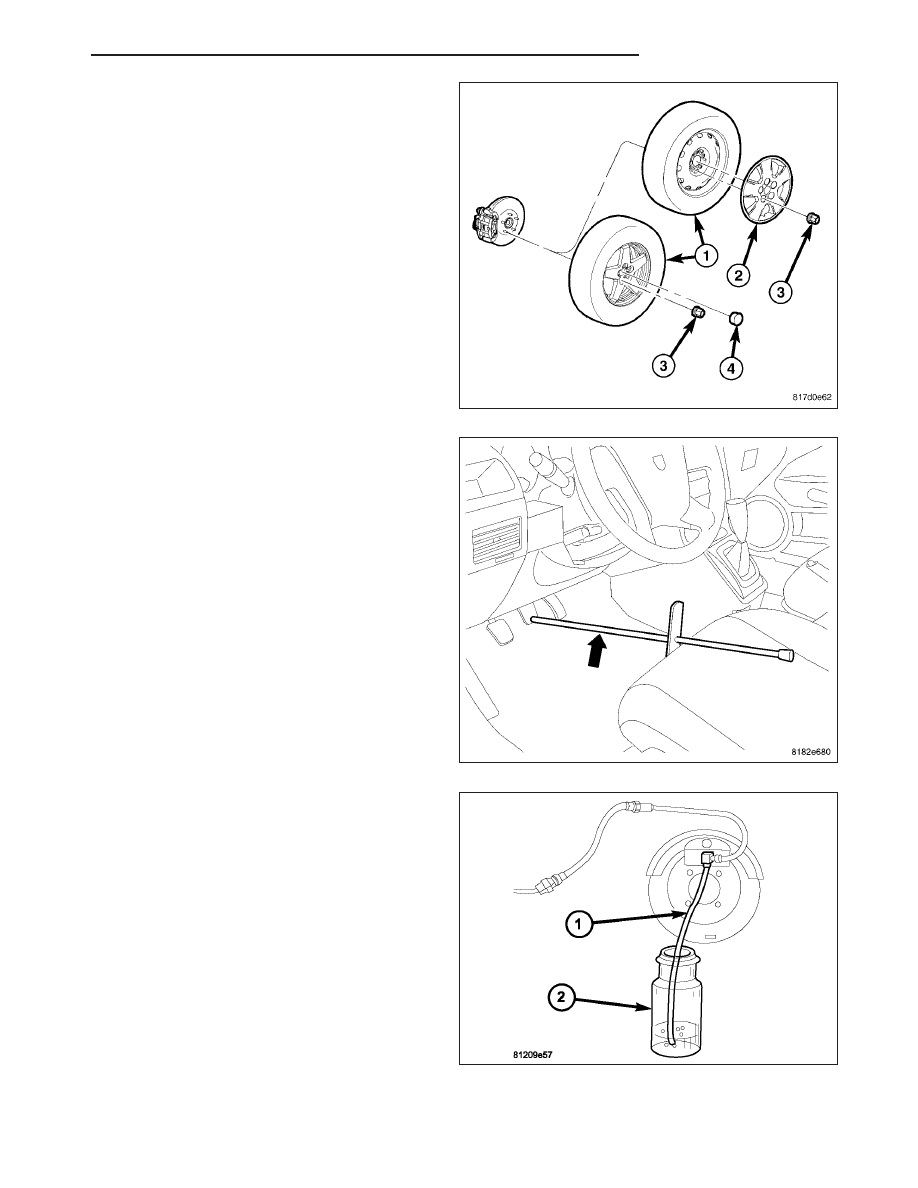

5. Install the tire and wheel assembly (1) (Refer to 22

- TIRES/WHEELS - INSTALLATION). Install and
tighten the wheel mounting nuts (3) to 135 N·m
(100 ft. lbs.).

6. Lower the vehicle.

7. Remove the brake pedal holding tool.

8. Bleed the caliper as necessary. (Refer to 5 -

BRAKES - STANDARD PROCEDURE)

9. Road test the vehicle and make several stops to

wear off any foreign material on the brakes and to
seat the brake shoes.

PM

BRAKES - BASE

5 - 43

CALIPER-REAR DISC BRAKE

REMOVAL

NOTE: Before proceeding, (Refer to 5 - BRAKES - WARNING) (Refer to 5 - BRAKES - CAUTION).

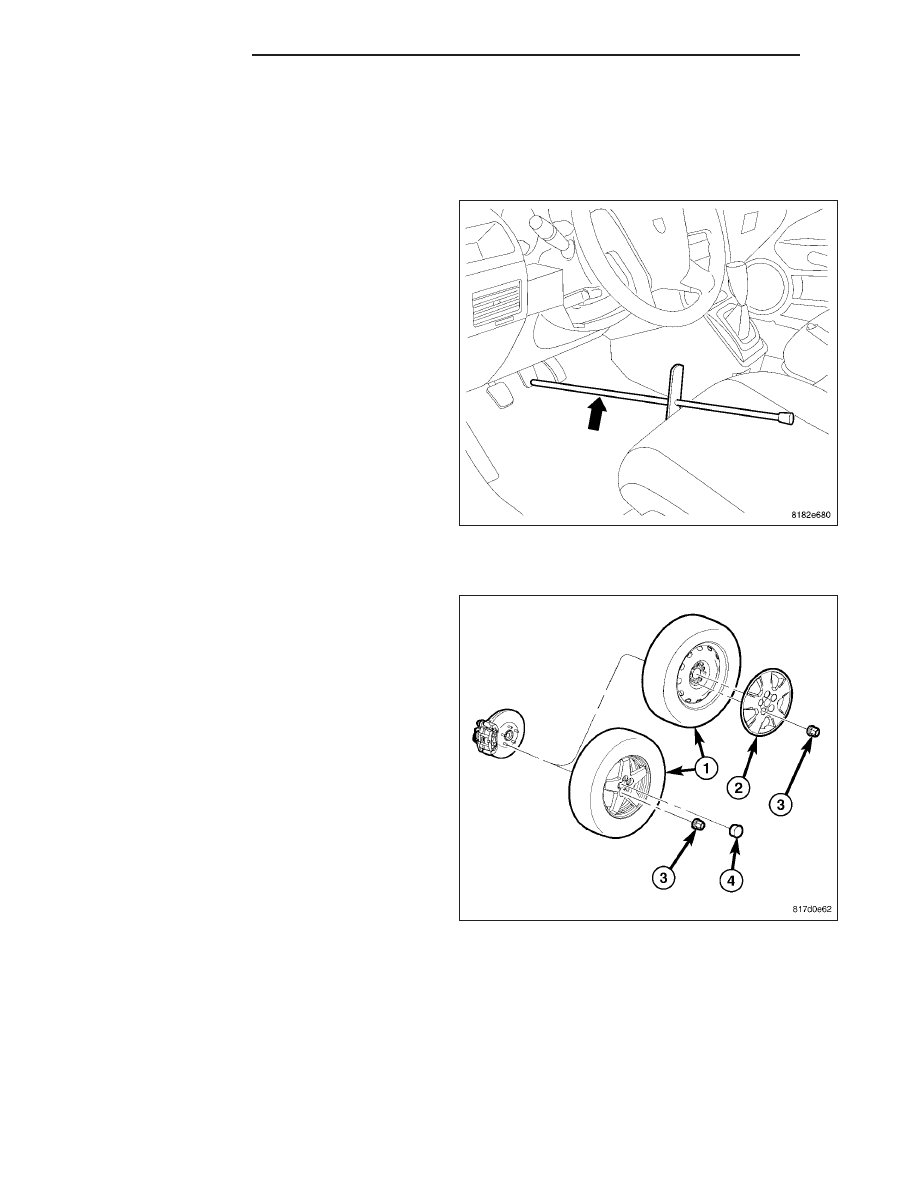

1. Using a brake pedal holding tool as shown,

depress the brake pedal past its first one inch of
travel and hold it in this position. This will isolate
the master cylinder from the brake hydraulic sys-
tem and will not allow the brake fluid to drain out of
the master cylinder reservoir while the lines are
disconnected.

2. Raise and support the vehicle. (Refer to LUBRICATION & MAINTENANCE/HOISTING - STANDARD PROCE-

DURE)

3. Remove the wheel mounting nuts (3), then the rear

tire and wheel assembly.
