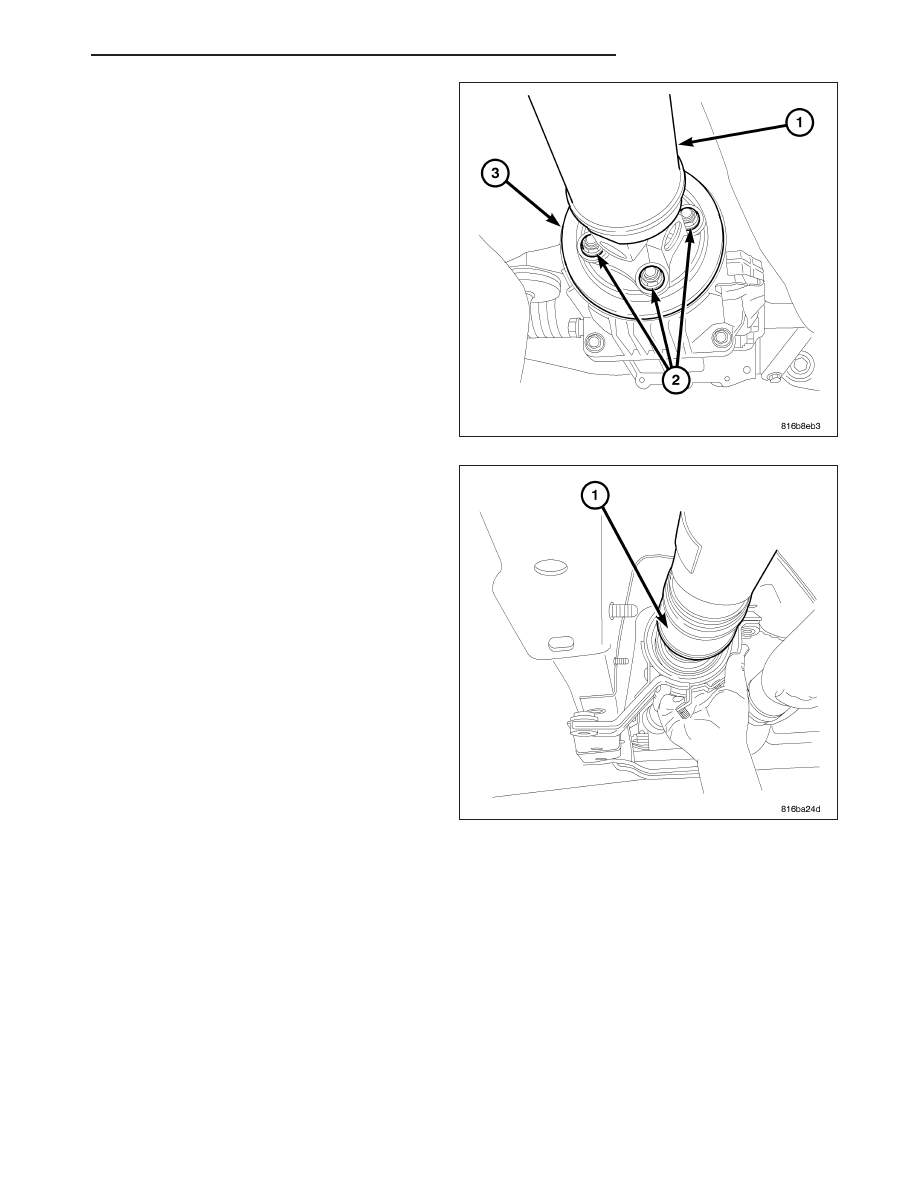

4. Install the four retaining nuts (2).

5. Raise the center support into position (1).

PM

SHAFT-PROPELLER

3 - 47

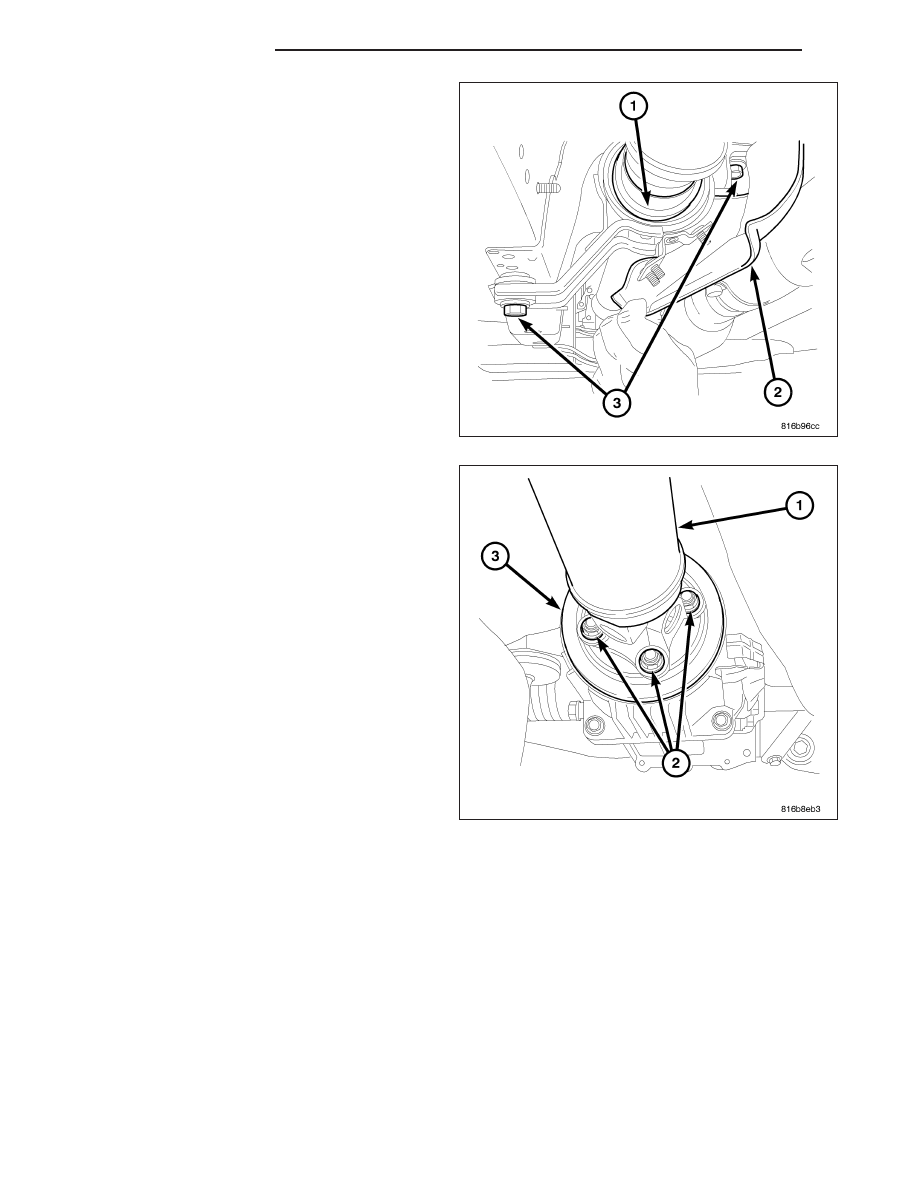

6. Install the two mounting bolts (3) and torque to 41

N·m (30 lbs.ft.).

7. Torque the four retaining nuts (2) to 47 N·m (35 ft.

lbs.).

3 - 48

SHAFT-PROPELLER

PM

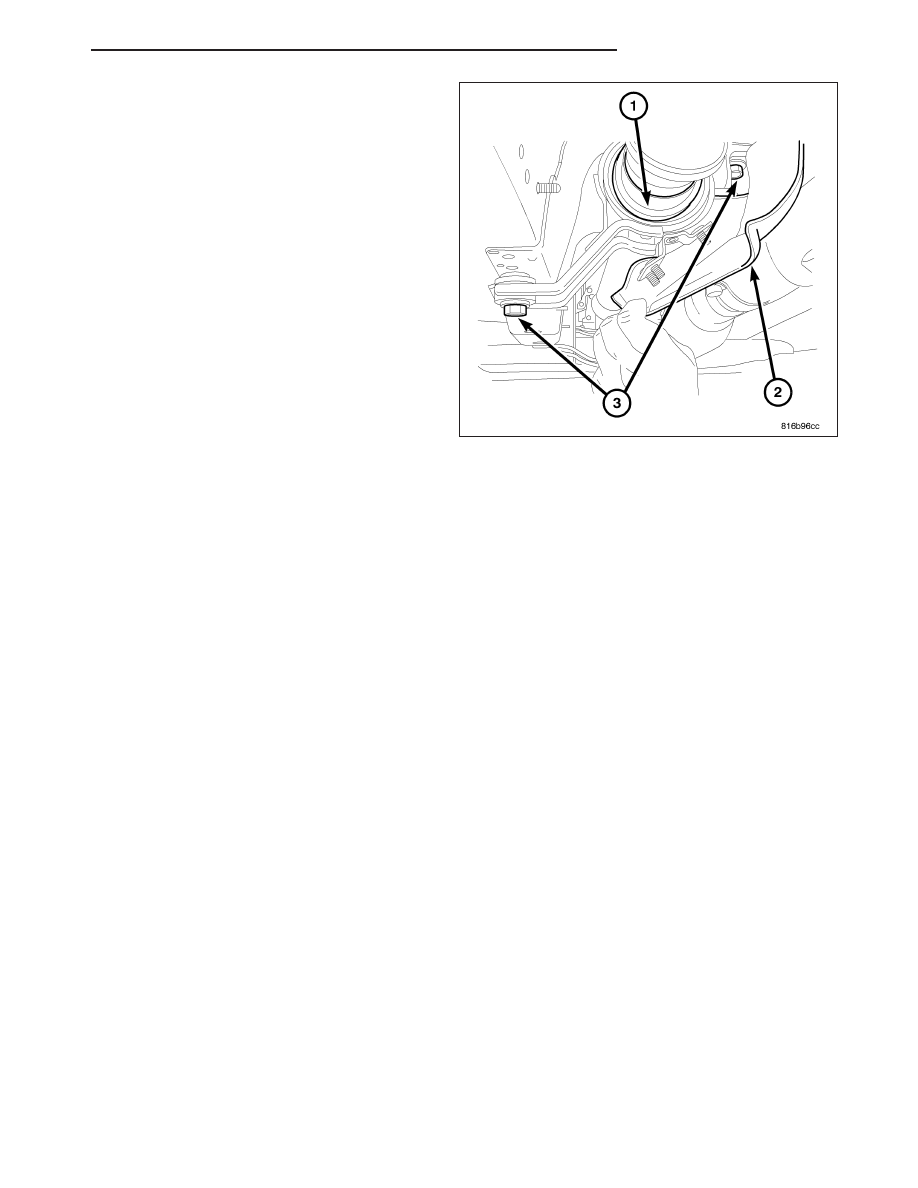

8. Install heat shield (2) and torque the retaining nuts

and torque to 21 N·m (15 ft. lbs.).

9. Check fluid levels starting with PTU.

PM

SHAFT-PROPELLER

3 - 49

MODULE-REAR DRIVELINE

TABLE OF CONTENTS

page

page

MODULE-REAR DRIVELINE

STANDARD PROCEDURE - . . . . . . . . . . . . . . . . . . . . 51
REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 51
DISASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 56
ASSEMBLY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
SPECIFICATIONS - . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

SPECIAL TOOLS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

SEAL-INPUT FLANGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 81
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

SEALS-OUTPUT FLANGE

REMOVAL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 83
INSTALLATION . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84
