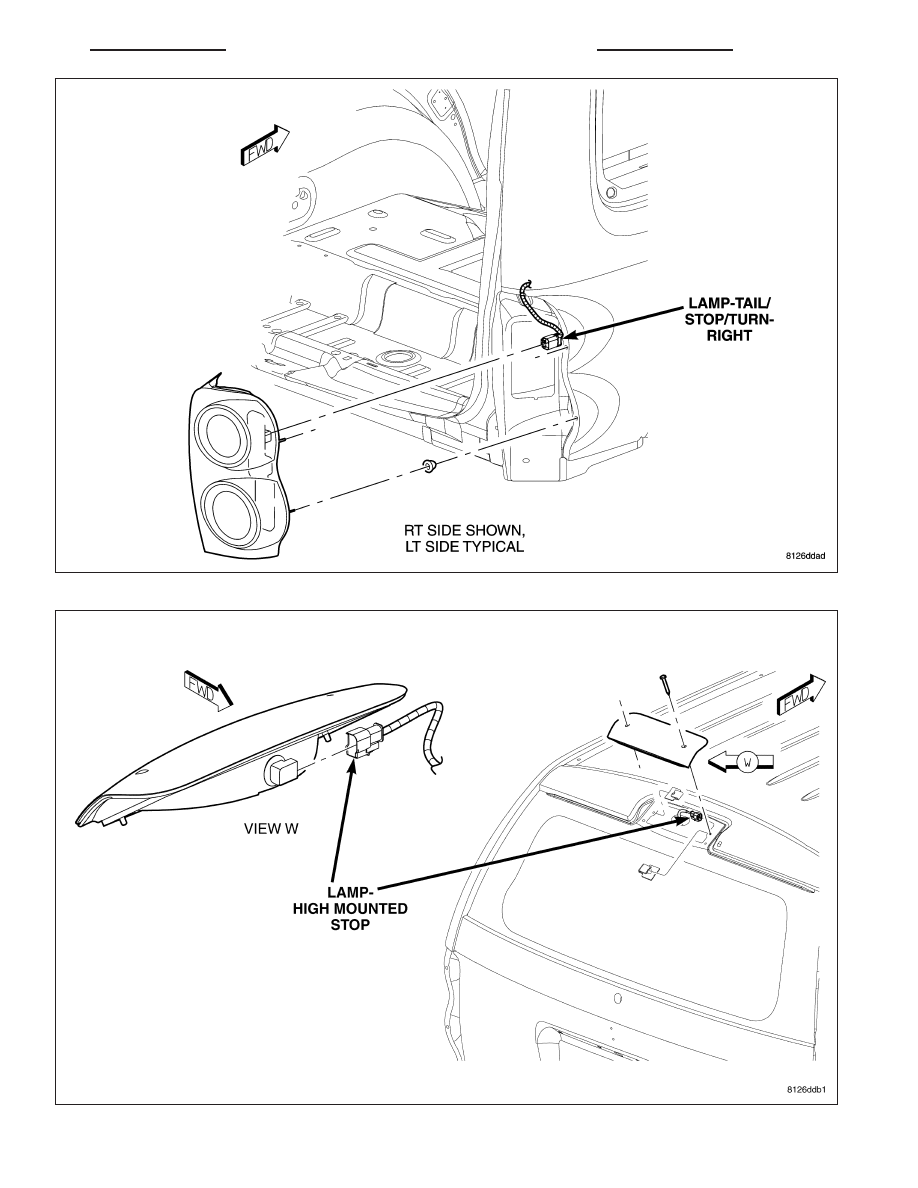

Fig. 56 TAIL LAMP

Fig. 57 CENTER HIGH MOUNTED STOP LAMP

HB

8W-91 CONNECTOR/GROUND/SPLICE LOCATION

8W - 91 - 61

8W-97 POWER DISTRIBUTION - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

POWER DISTRIBUTION - SERVICE

INFORMATION
DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 1

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 1

SPECIAL TOOLS

POWER DISTRIBUTION SYSTEMS

. . . . . . . . . 2

MODULE-INTEGRATED POWER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 3

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

IOD FUSE

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 4

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

JUNCTION BLOCK

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 5

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 6

POWER DISTRIBUTION CENTER

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . . 7

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

POWER OUTLET

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . . 8

POWER DISTRIBUTION - SERVICE INFORMATION

DESCRIPTION

The power distribution system for this vehicle consists of the following components:

•

Cigar Lighter Outlet

•

Front Control Module (FCM)

•

Integrated Power Module (IPM)

•

Power Distribution Center (PDC)

•

Power Outlets

Refer to Wiring Diagrams for complete circuit schematics.

The power distribution system also incorporates various types of circuit control and protection features, including:

•

Automatic resetting circuit breakers

•

Blade-type fuses

•

Cartridge fuses

•

Relays

OPERATION

The power distribution system for this vehicle is designed to provide safe, reliable, and centralized distribution points
for the electrical current required to operate all of the many standard and optional factory-installed electrical and
electronic powertrain, chassis, safety, security, comfort and convenience systems. At the same time, the power dis-
tribution system was designed to provide ready access to these electrical distribution points for the technician to use
when conducting diagnosis and repair of inoperative circuits. The power distribution system can also prove useful
for the sourcing of additional electrical circuits that may be required to provide the electrical current needed to oper-
ate many accessories that the vehicle owner may choose to have installed.

HB

8W-97 POWER DISTRIBUTION - SERVICE INFORMATION

8W - 97 - 1

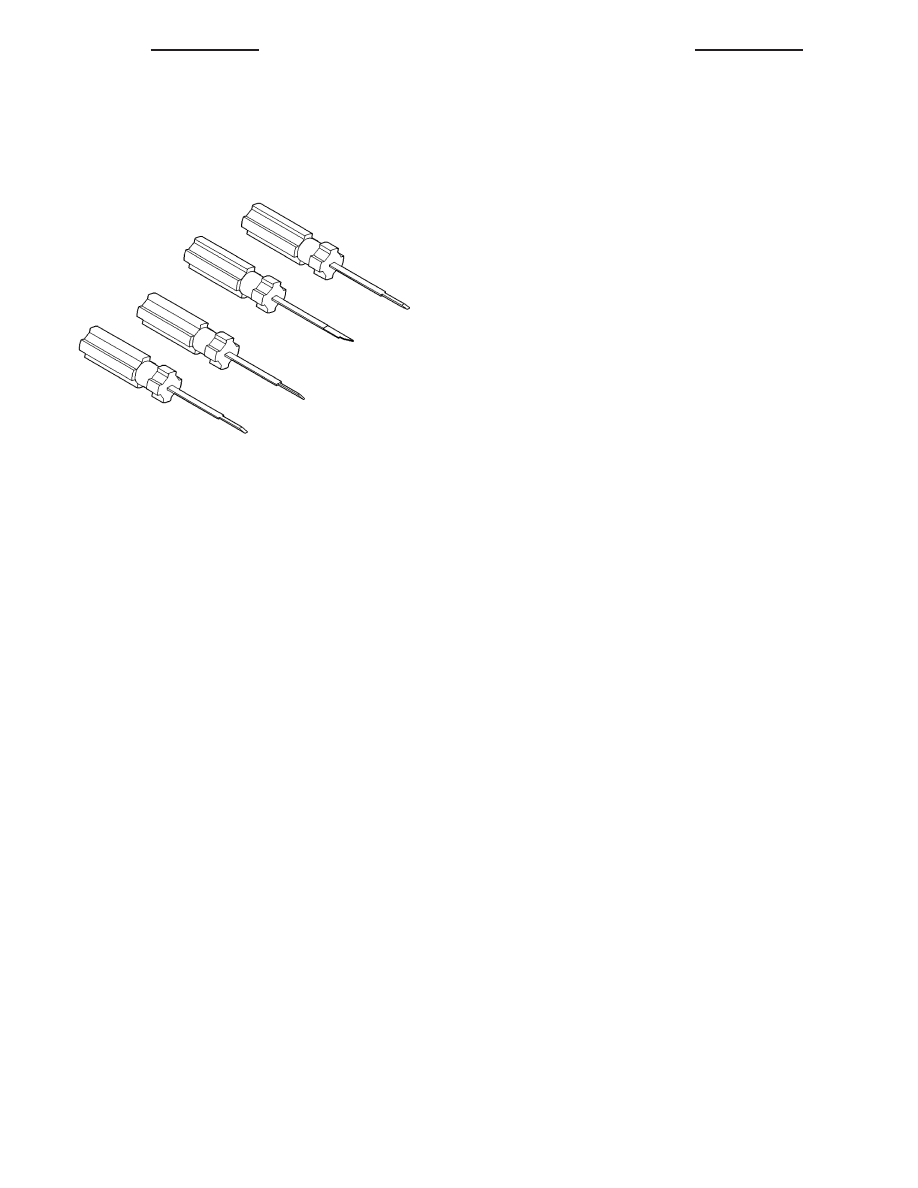

SPECIAL TOOLS

POWER DISTRIBUTION SYSTEMS

8W - 97 - 2
