8W-30 FUEL/IGNITION SYSTEM
Component
Page
Assembly-Exhaust Gas Recirculation
Valve . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-18
Assembly-Natural Vacuum Leak
Detection . . . . . . . . . . . . . . . . . . . . . . . 8W-30-15
Assembly-Transmission Solenoid/TRS . . . 8W-30-23
Capacitor-Ignition . . . . . . . . . . . . . . . . . . . 8W-30-7
Clockspring . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-22
Cluster . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-4
Coil-Ignition-No. 1 . . . . . . . . . . . . . . . . 8W-30-9, 12
Coil-Ignition-No. 2 . . . . . . . . . . . . . . 8W-30-9, 10, 11
Coil-Ignition-No. 3 . . . . . . . . . . . . . . . . 8W-30-9, 12
Coil-Ignition-No. 4 . . . . . . . . . . . . . . . 8W-30-10, 11
Coil-Ignition-No. 5 . . . . . . . . . . . . . . . . 8W-30-9, 12
Coil-Ignition-No. 6 . . . . . . . . . . . . . . . 8W-30-10, 11
Coil-Ignition-No. 7 . . . . . . . . . . . . . . . . 8W-30-9, 12
Coil-Ignition-No. 8 . . . . . . . . . . . . . . . 8W-30-10, 11
Data Link Connector . . . . . . . . . . . . . . . . 8W-30-13
Fan Module-Condenser Cooling . . . . . . . . . 8W-30-5
Fuse 10 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-6
Fuse 16 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
Fuse 18 . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 3, 21
Fuse 22 . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 6
Fuse 23 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-5
Fuse 27 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-4
Fuse 34 . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-2
G100 . . . . . . . . . . . . . . . . . . . . . 8W-30-2, 14, 18, 20
G112 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-5
G114 . . . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-4, 15
Generator . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-15
Injector-Fuel-No. 1 . . . . . . . . . . . . . . . . 8W-30-7, 12
Injector-Fuel-No. 2 . . . . . . . . . . . . . . . . 8W-30-8, 11
Injector-Fuel-No. 3 . . . . . . . . . . . . . . . . 8W-30-7, 12
Injector-Fuel-No. 4 . . . . . . . . . . . . . . 8W-30-7, 8, 11
Injector-Fuel-No. 5 . . . . . . . . . . . . . . 8W-30-7, 8, 12
Injector-Fuel-No. 6 . . . . . . . . . . . . . . . . 8W-30-8, 11
Injector-Fuel-No. 7 . . . . . . . . . . . . . . . . 8W-30-8, 12
Injector-Fuel-No. 8 . . . . . . . . . . . . . . . . 8W-30-7, 11
Junction Block . . . . . . . . . 8W-30-2, 3, 13, 20, 21, 22
Module-Antilock Brakes . . . . . . . . . . . . . . 8W-30-20
Component
Page
Module-Front Control . . . . . . . . . . . . . . 8W-30-5, 13

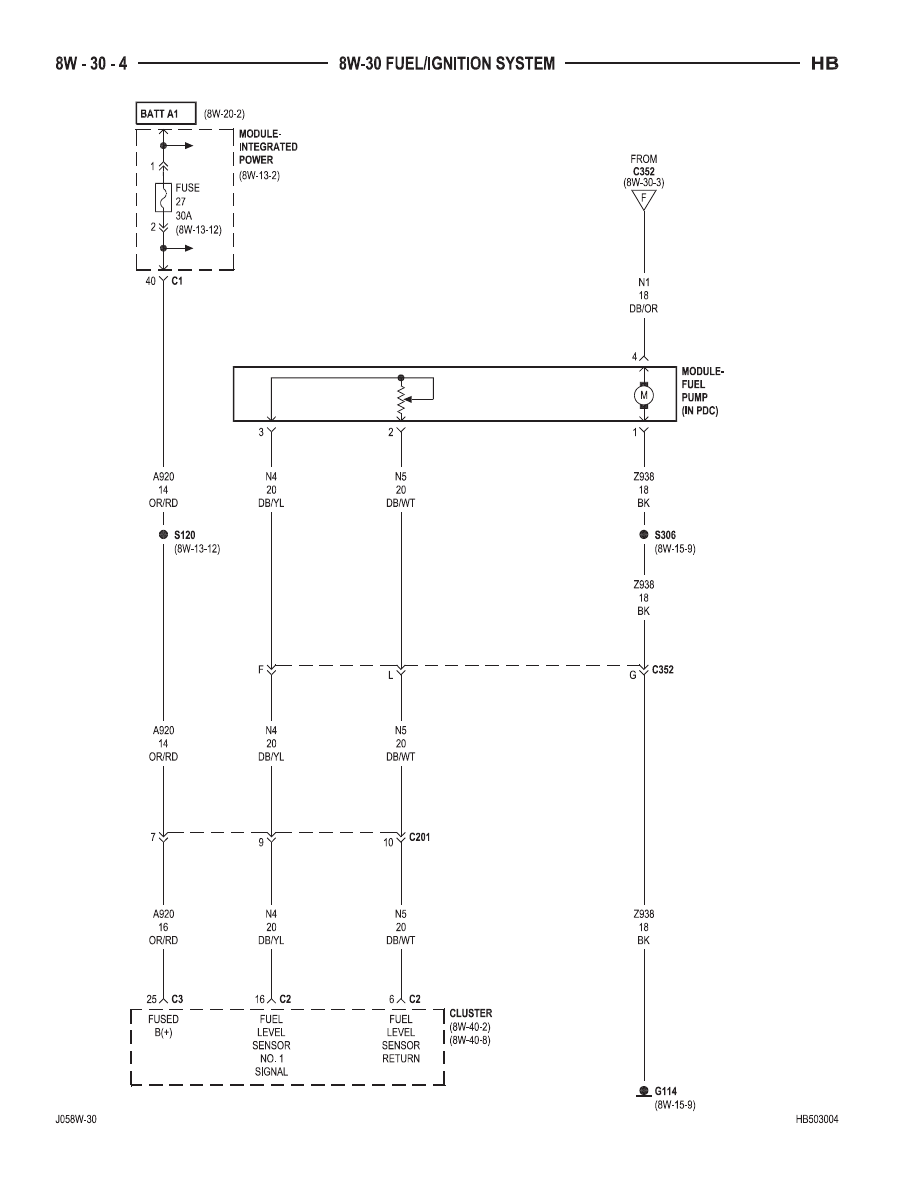

Module-Fuel Pump . . . . . . . . . . . . . . . . . 8W-30-3, 4
Module-Integrated Power . . . . . . . . . . 8W-30-3, 4, 5

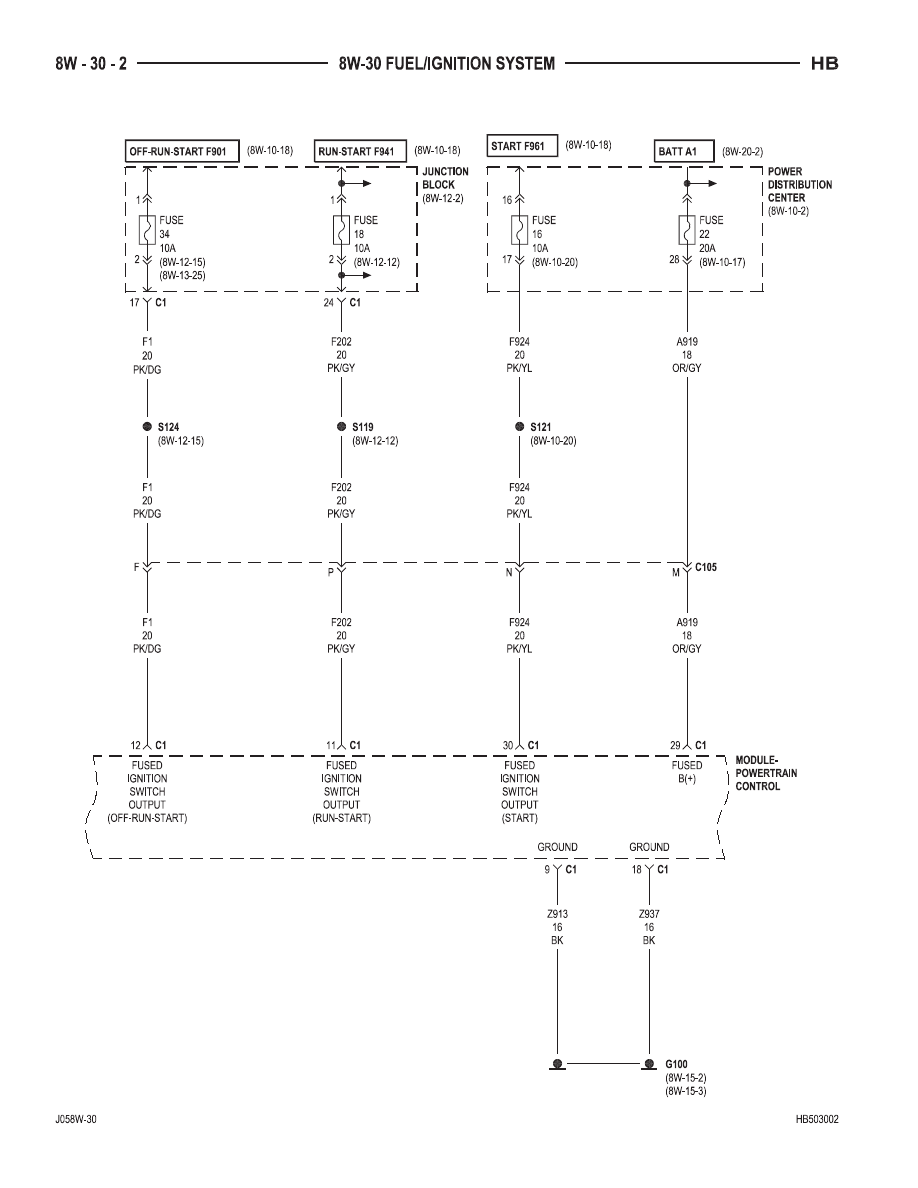

Module-Powertrain Control . . 8W-30-2, 3, 6, 7, 8, 9,
10, 11, 12, 13, 14, 15, 16,
17, 18, 19, 20, 21, 22, 23
Motor-Iac . . . . . . . . . . . . . . . . . . . . . . . . . 8W-30-17
Power Distribution Center . . . . . . . . . 8W-30-2, 3, 6
Relay-A/C Clutch . . . . . . . . . . . . . . . . . . . 8W-30-21
Relay-Auto Shut Down . . . . . . . . . . . . . . 8W-30-6, 7

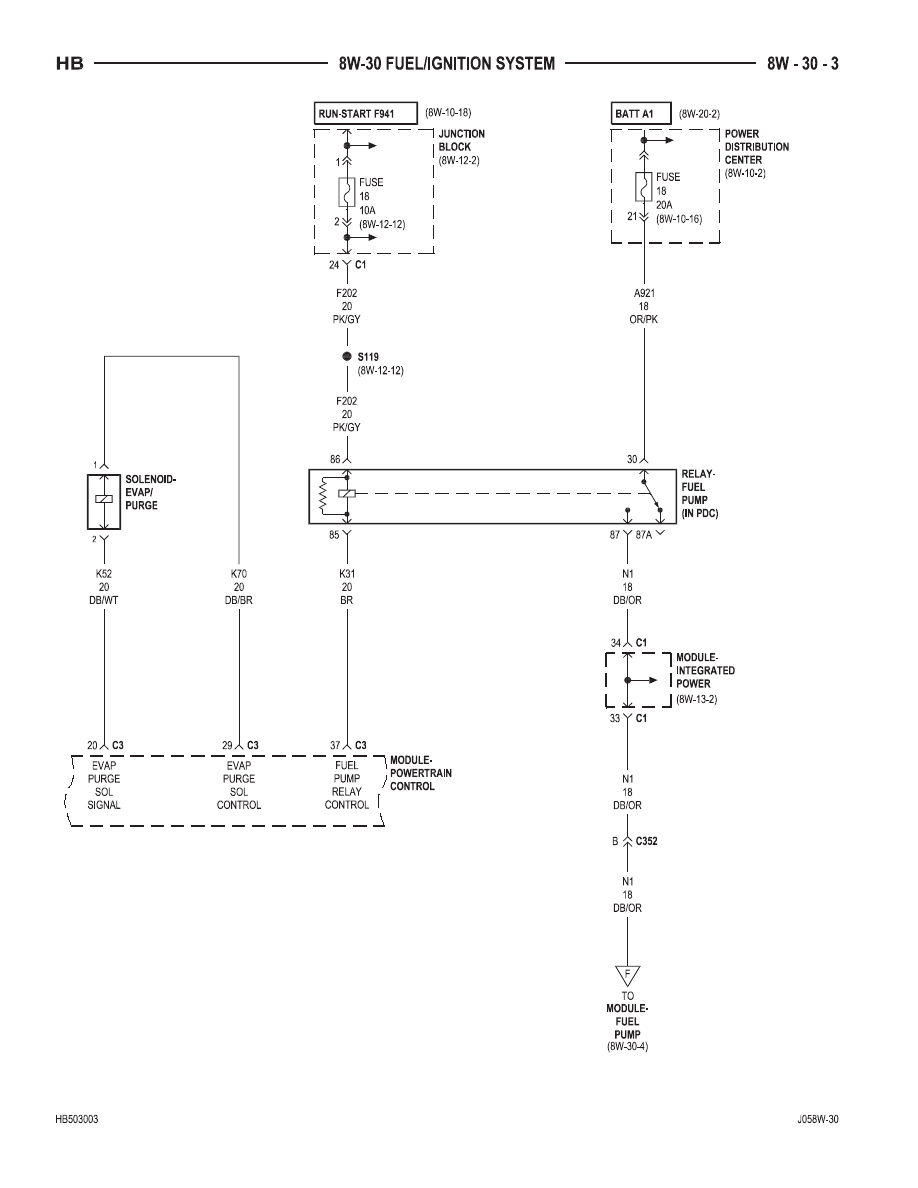

Relay-Fuel Pump . . . . . . . . . . . . . . . . . . . . 8W-30-3
Relay-Radiator Fan High . . . . . . . . . . . . . . 8W-30-5
Relay-Radiator Fan Low . . . . . . . . . . . . . . . 8W-30-5
Relay-Starter Motor . . . . . . . . . . . . . . . . . 8W-30-23
Resistor-Radiator Fan . . . . . . . . . . . . . . . . 8W-30-5
Sensor-Accelerator Pedal Position . . . . . . 8W-30-21
Sensor-Camshaft Position . . . . . . . . . . . . . 8W-30-15
Sensor-Crankshaft Position . . . . . . . . . . . 8W-30-15
Sensor-Engine Coolant Temperature . . 8W-30-17, 18
Sensor-Intake Air Temperature . . . . . . 8W-30-17, 18
Sensor-Knock . . . . . . . . . . . . . . . . . . . . . . 8W-30-17
Sensor-Knock No. 1 . . . . . . . . . . . . . . . . . 8W-30-19
Sensor-Knock No. 2 . . . . . . . . . . . . . . . . . 8W-30-19
Sensor-Map . . . . . . . . . . . . . . . . . . . . . 8W-30-16, 18
Sensor-Oxygen-Left Front . . . . . . . . . . . . . 8W-30-14
Sensor-Oxygen-Left Rear . . . . . . . . . . . . . 8W-30-14
Sensor-Oxygen-Right Front . . . . . . . . . . . 8W-30-14
Sensor-Oxygen-Right Rear . . . . . . . . . . . . 8W-30-14
Sensor-Throttle Position . . . . . . . . . . . . . . 8W-30-16
Sensor-Transmission Range . . . . . . . . . . . 8W-30-23
Servo-Speed Control . . . . . . . . . . . . . . . . . 8W-30-23
Solenoid-EVAP/Purge . . . . . . . . . . . . . . . . . 8W-30-3
Switch-Oil Pressure . . . . . . . . . . . . . . . . . 8W-30-15
Switch-Power Steering Pressure . . . . . . . . 8W-30-20
Switch-Speed Control-Left . . . . . . . . . . . . 8W-30-22
Switch-Speed Control-Right . . . . . . . . . . . 8W-30-22
Switch-Stop Lamp . . . . . . . . . . . . . . . . . . 8W-30-20
Throttle Body . . . . . . . . . . . . . . . . . . . . . . 8W-30-19
HB
8W-30 FUEL/IGNITION SYSTEM
8W - 30 - 1
