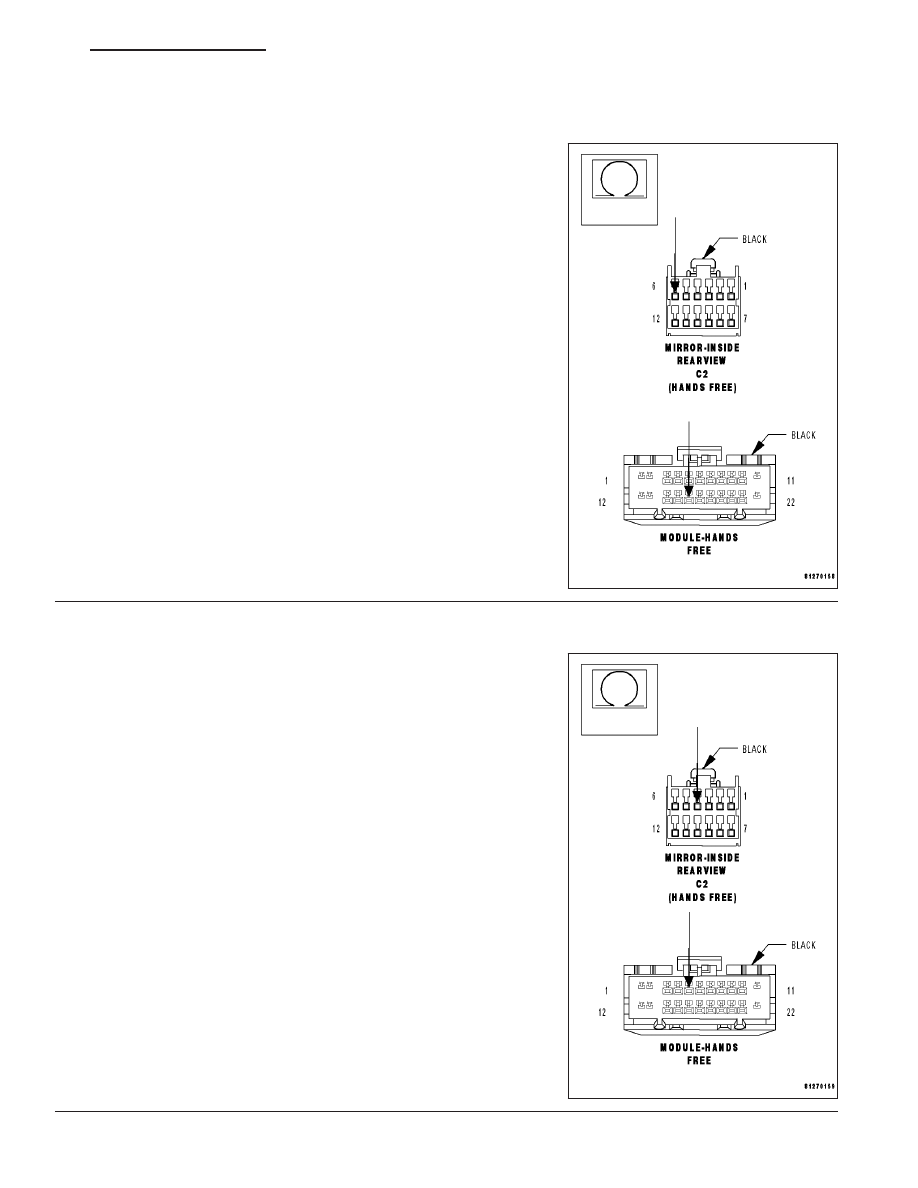

B1492–GENERAL MICROPHONE PERFORMANCE (CONTINUED)

2.

(X712) MICROPHONE 1 IN (+) CIRCUIT OPEN

Turn the ignition off.

Disconnect the Hands Free Module harness connector.

Disconnect the Inside Rearview Mirror C2 harness connector.

Measure the resistance of the (X712) Microphone 1 IN (+) circuit
between the HFM connector and the inside rearview mirror connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 3

No

>> Repair the (X712) Microphone 1 IN (+) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1.

3.

(X722) MICROPHONE 2 IN (+) CIRCUIT OPEN

Measure the resistance of the (X722) Microphone 2 IN (+) circuit
between the HFM connector and the inside rearview mirror connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (X722) Microphone 2 IN (+) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1.

HB

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 43

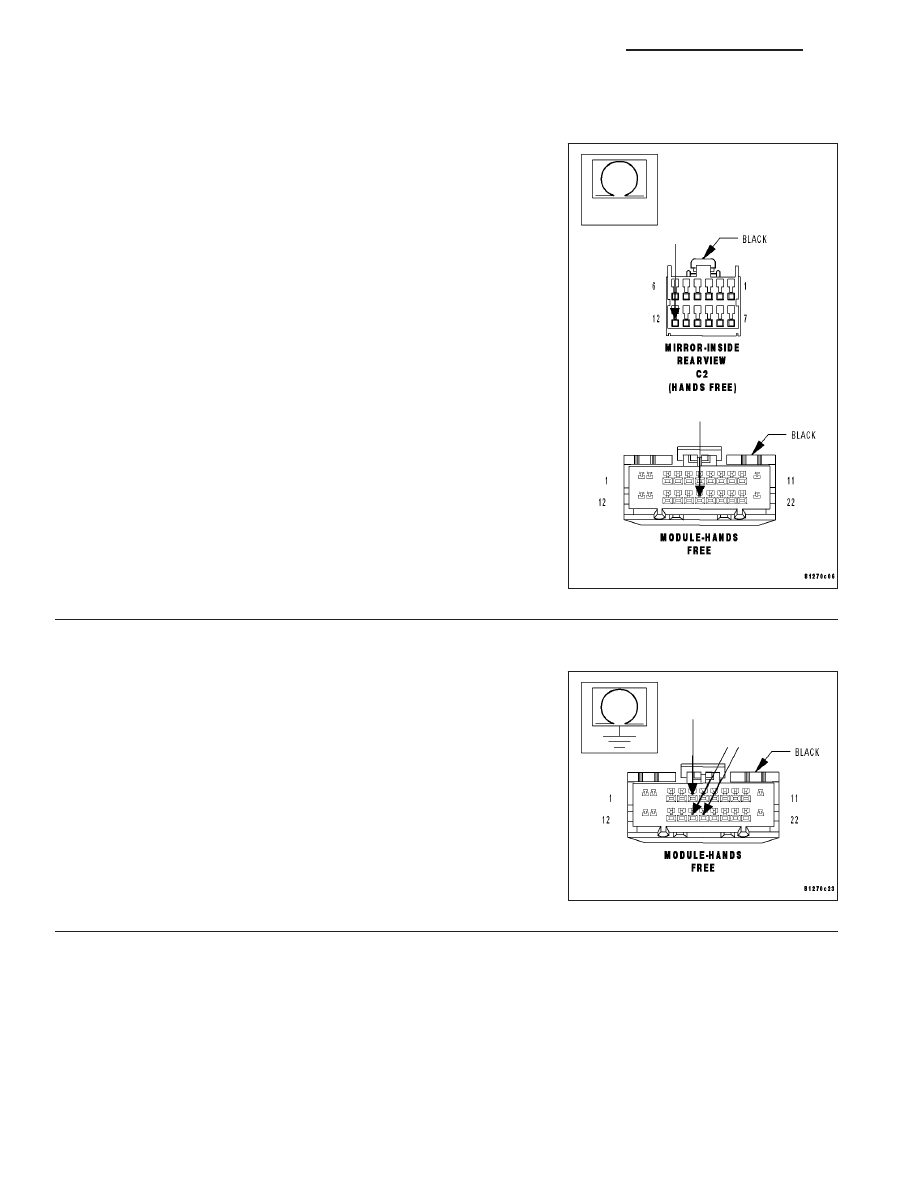

B1492–GENERAL MICROPHONE PERFORMANCE (CONTINUED)

4.

(X792) MICROPHONE IN (-) CIRCUIT OPEN

Measure the resistance of the (X792) Microphone IN (-) circuit
between the HFM connector and the inside rearview mirror connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 5

No

>> Repair the (X792) Microphone IN (-) circuit for an open.

Perform BODY VERIFICATION TEST – VER 1.

5.

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TO GROUND

Measure the resistance between ground and each (X712) (X722)
(X792) Microphone circuit.

Is the resistance below 100.0 ohms?

Yes

>> Repair the Microphone circuit that measured below 100.0

ohms for short to ground.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 6

8T - 44

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

HB

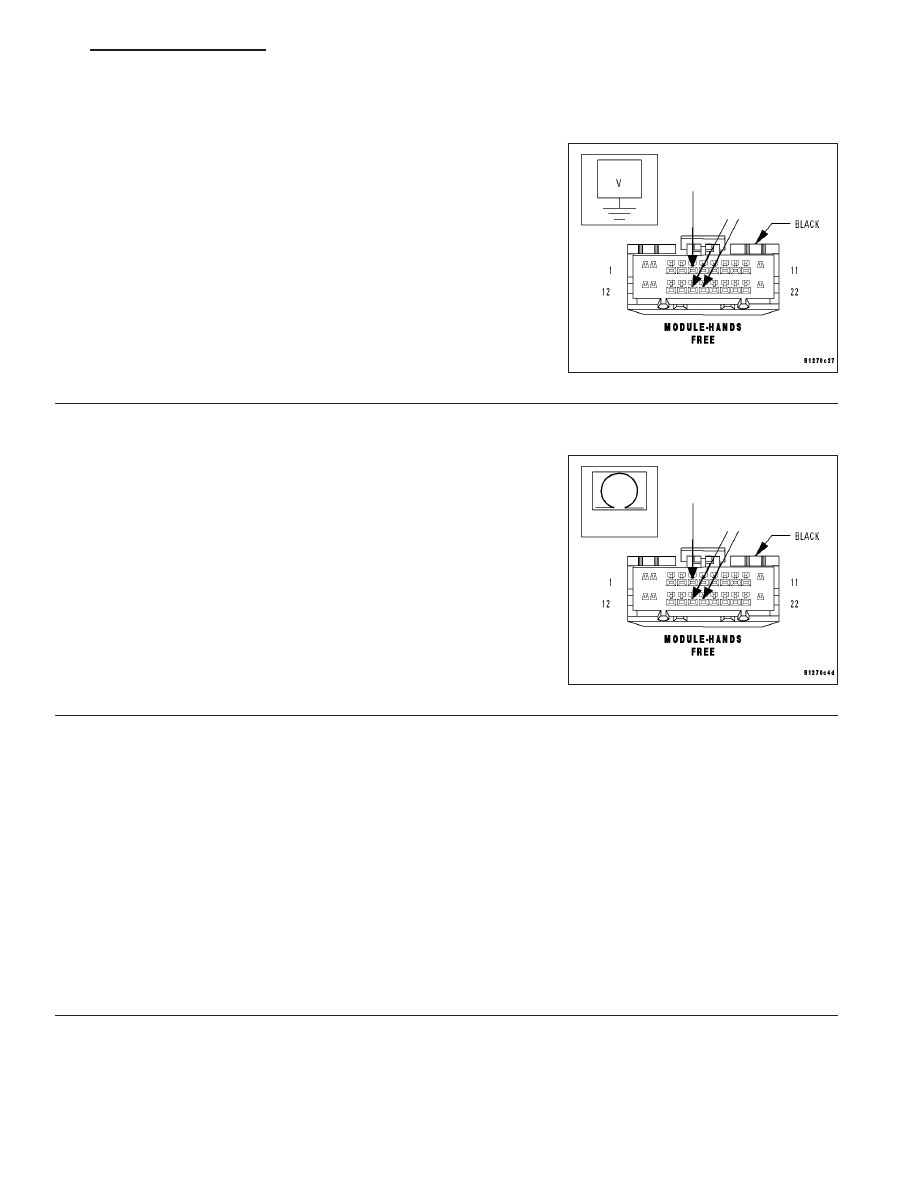

B1492–GENERAL MICROPHONE PERFORMANCE (CONTINUED)

6.

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TO VOLTAGE

Turn the ignition on.

Measure the voltage of each (X712) (X722) (X792) Microphone circuit.

Is the voltage above 1.0 volt?

Yes

>> Repair the Microphone circuit that measured above 1.0

volt for short to voltage.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 7

7.

(X712) (X722) (X792) MICROPHONE CIRCUITS SHORTED TOGETHER

Turn the ignition off.

Measure the resistance between each (X712) (X722) (X792) Micro-
phone circuit.

Is the resistance below 100.0 ohms?

Yes

>> Repair the Microphone circuit that measured below 100.0

ohms for a short together.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 8

8.

INSIDE REARVIEW MIRROR

Replace the Inside Rearview Mirror in accordance with the service information.

Cycle the ignition switch from off to on at least 5 times, leaving the ignition on for a minimum of 90 seconds per
cycle.

Attempt to make a phone call with the system.

With the scan tool, read the active DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Inspect the wiring and connectors for damage or shorted circuits. If ok, replace and program the Hands

Free Module in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Repair is complete.

Perform BODY VERIFICATION TEST – VER 1.

HB

NAVIGATION/TELECOMMUNICATION - ELECTRICAL DIAGNOSTICS

8T - 45

B2203–ROM CHECKSUM PERFORMANCE

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Hands Free Module detects a fault during an internal diagnostic check.

Possible Causes

Hands Free Module

Diagnostic Test

1.

Replace the Hands Free Module if DTC is active

With the scan tool, read the active DTC’s.

Cycle the ignition switch from off to on at least 5 times, leaving the ignition on for a minimum of 90 seconds per
cycle.

With the scan tool, read the active DTC’s.

Does the scan tool display this DTC as active?

Yes

>> Replace and program the Hands Free Module in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1.

No

>> If the DTC is stored, check for an intermittent condition. Visually inspect the related wiring harness con-

nectors. Look for broken, bent, pushed out, or corroded terminals.
