U0174-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 3 (CONTINUED)

8.

REPLACE THE OCCUPANT RESTRAINT CONTROLLER

WARNING: To avoid personal injury or death, turn the ignition off, disconnect the battery and wait two min-
utes before proceeding.

WARNING: If the airbag control module is dropped at any time, it must be replaced. Failure to take the
proper precautions could result in accidental airbag deployment and personal injury or death.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Instructions.

Perform the ORC VERIFICATION TEST - VER 1.

9.

TEST FOR AN INTERMITTENT CONDITION

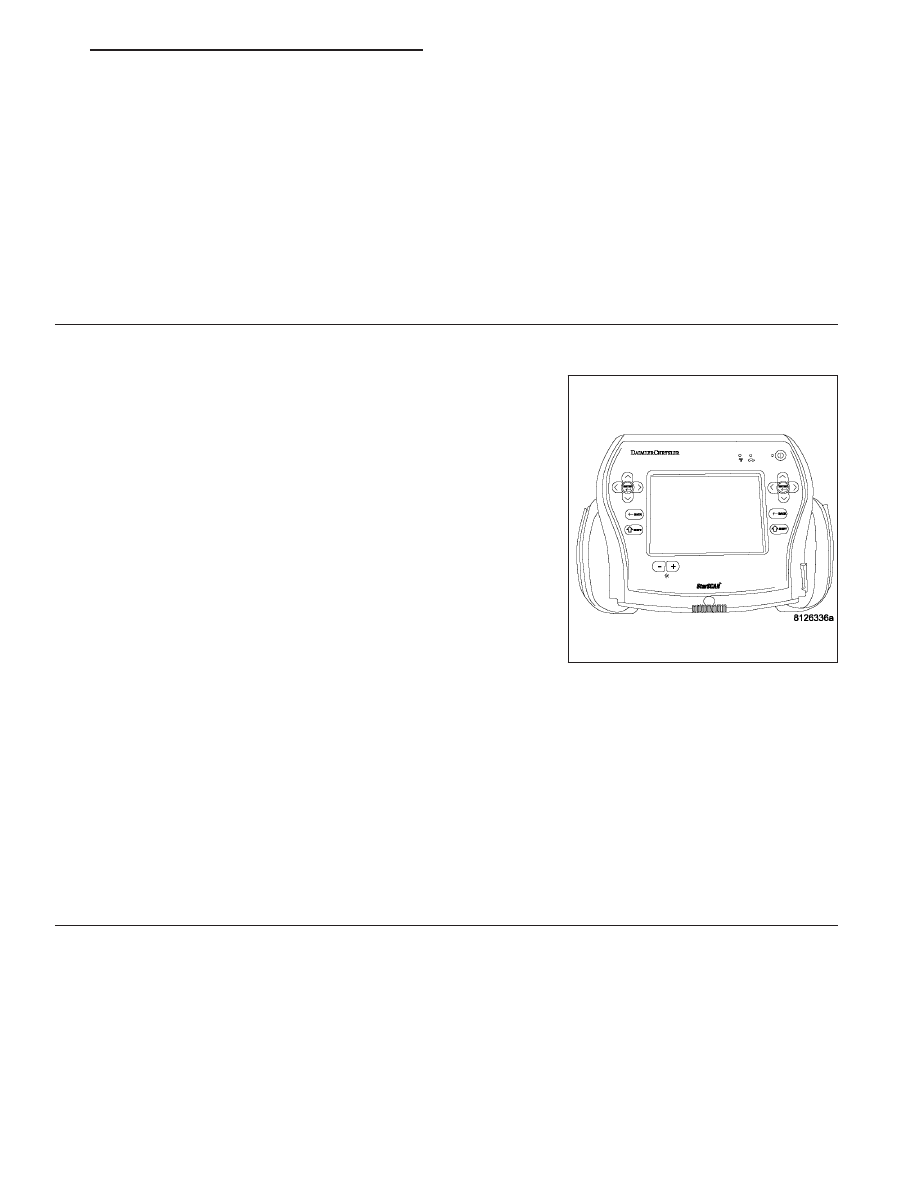

With the scan tool, record and erase all DTC’s from all Airbag mod-
ules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 421

U0175-LOST COMMUNICATION W/RIGHT SIDE SATELLITE ACCELERATION
SENSOR 1

8O - 422

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

U0175-LOST COMMUNICATION W/RIGHT SIDE SATELLITE ACCELERATION SENSOR 1 (CONTINUED)

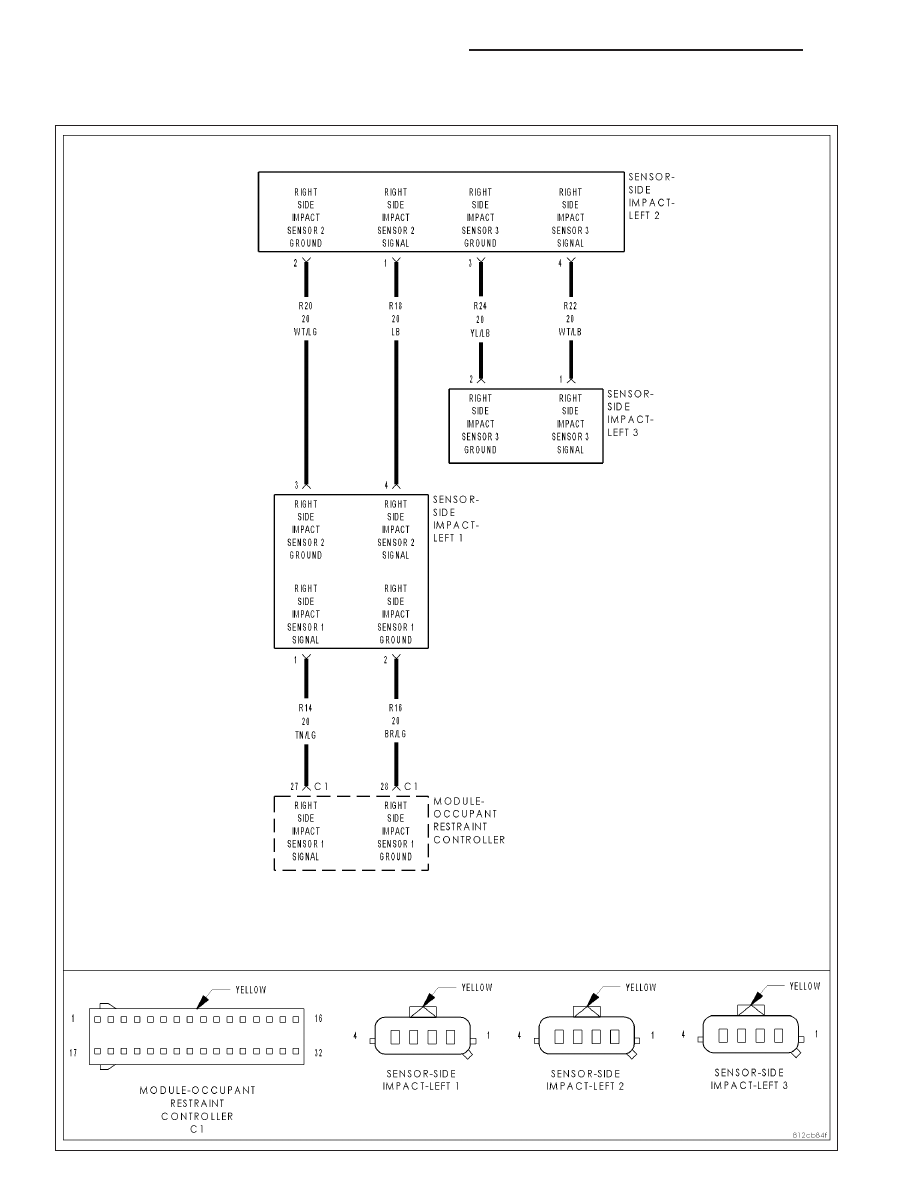

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

When Monitored:
The Occupant Restraint Controller (ORC) continuously communicates with the Right Side Impact Sensor 1
over the sensor signal circuit. The sensor communication and on board diagnostics are powered by the ORC
signal.

Set Condition:
This code will set, if the ORC and the Right Side Impact Sensor 1 do not establish and maintain valid data
communications.

Possible Causes

(R14) SIGNAL CIRCUIT SHORTED TO BATTERY

(R14) SIGNAL CIRCUIT SHORTED TO GROUND

(R14, R16) RIGHT SIDE IMPACT SENSOR 1 CIRCUITS SHORTED TOGETHER

(R16) RIGHT SIDE IMPACT SENSOR 1 GROUND CIRCUIT OPEN

(R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT OPEN

ORC, RIGHT SIDE IMPACT SENSOR 1

Diagnostic Test

1.

VERIFY THAT DTC U0175- LOST COMMUNICATION W/RIGHT SIDE SATELLITE ACCELERATION
SENSOR 1

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

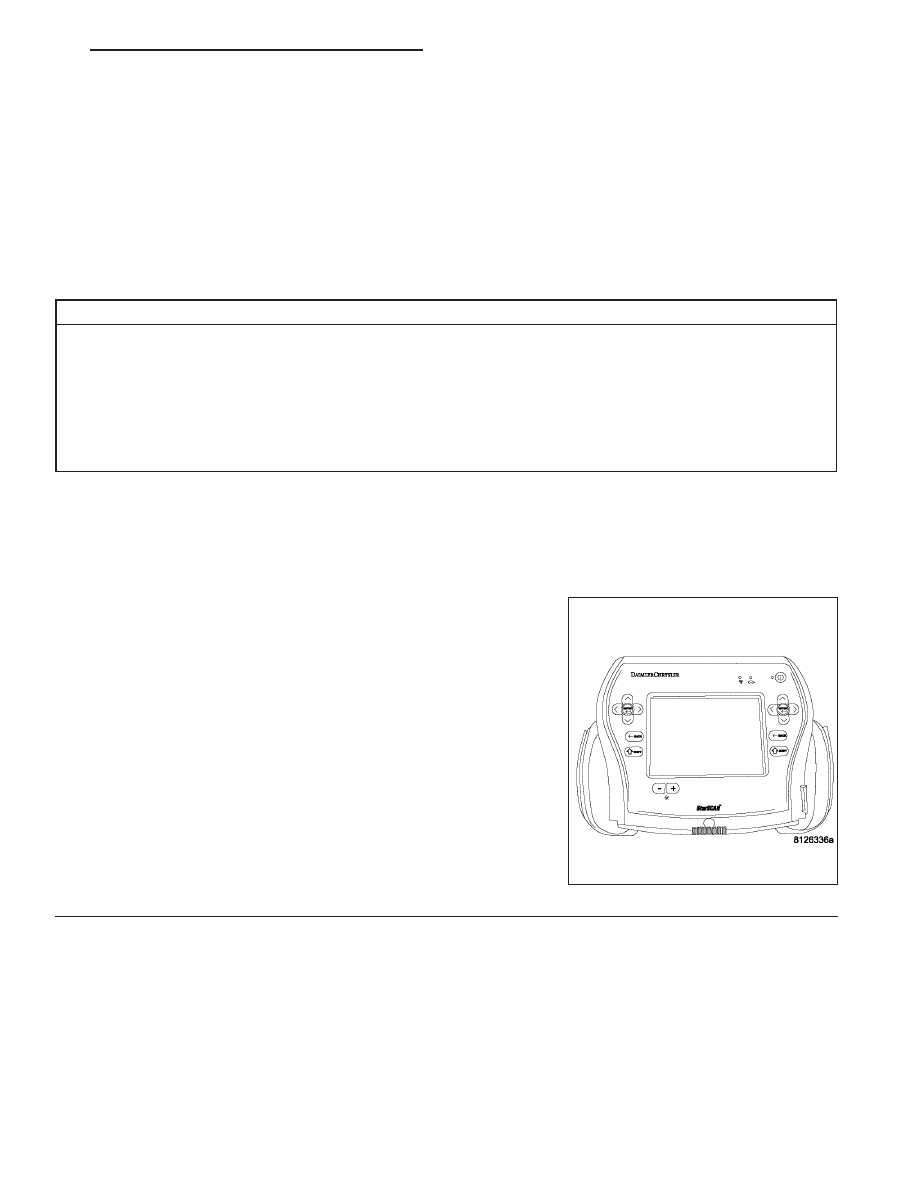

With the scan tool, read ORC DTCs.

Does the scan tool display active: U0175- LOST COMMUNICA-
TION W/RIGHT SIDE SATELLITE ACCELERATION SENSOR 1?

Yes

>> Go To 2

No

>> Go To 9

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 423

U0175-LOST COMMUNICATION W/RIGHT SIDE SATELLITE ACCELERATION SENSOR 1 (CONTINUED)

2.

CHECK THE (R14, R16) RIGHT SIDE IMPACT SENSOR 1 SIGNAL AND GROUND CIRCUITS FOR A
SHORT TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Right front Impact Sensor 1 connector.

Disconnect the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

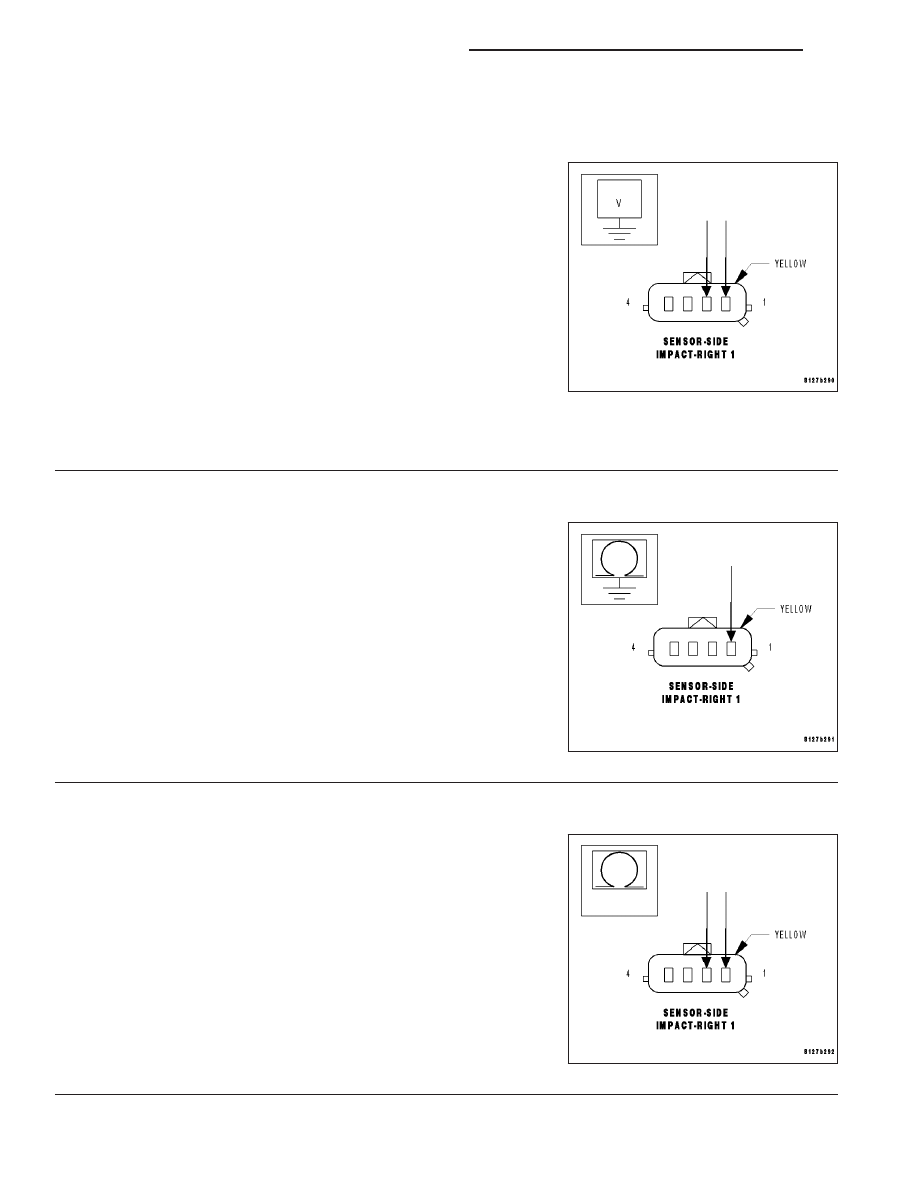

Measure the voltage of the (R14) Right Side Impact Sensor 1 Signal
circuit and (R16) Sensor Ground circuit at the Right Side Impact Sen-
sor 1 connector and ground.

Is there any voltage present?

Yes

>> Repair the (R14, R16) Right Side Impact Sensor 1 circuits

for a short to battery.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK THE (R14) RIGHT SIDE IMPACT SENSOR 1 SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn ignition on,
then reconnect the battery.
Measure the resistance of the (R14) Right Side Impact Sensor 1 Sig-
nal circuit between the Right Side Impact Sensor 1 connector and
ground.

Is the resistance below 100K ohms?

Yes

>> Repair the (R14) Right Side Impact Sensor 1 Signal circuit

for a short to ground.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK THE (R14, R16) RIGHT SIDE IMPACT SENSOR CIRCUITS FOR A SHORT TOGETHER

Measure the resistance between the (R14) Right Side Impact Sensor
1 Signal and (R16) Sensor Ground circuits at the Right Side Impact
Sensor 1 connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R14, R16) Right Side Impact Sensor 1 circuits

shorted together.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 5

8O - 424

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB
