U0172-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 1 (CONTINUED)

9.

TEST FOR AN INTERMITTENT CONDITION

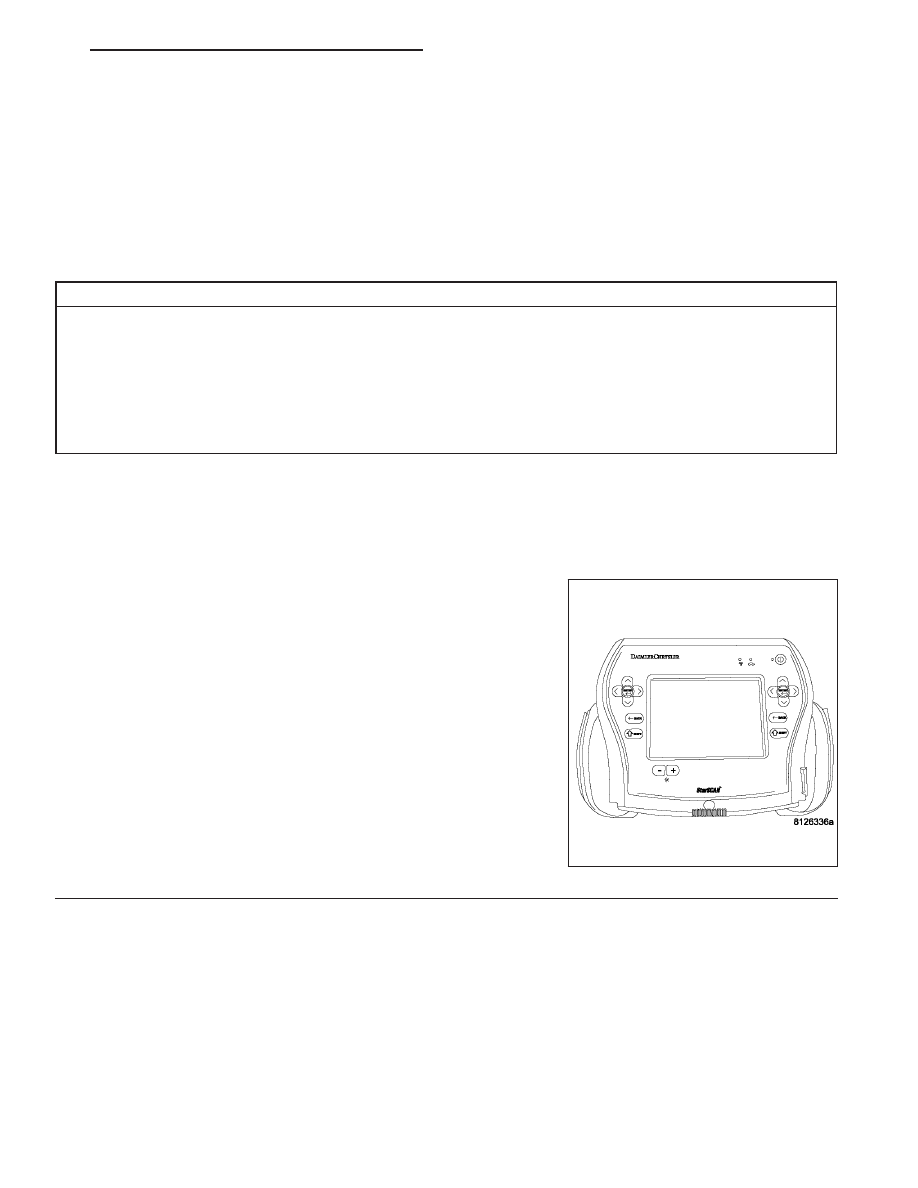

With the scan tool, record and erase all DTC’s from all Airbag mod-
ules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool monitor active codes as you work through the fol-
lowing steps.

WARNING: To avoid personal injury or death, maintain a safe distance from all airbags while performing the
following steps.
Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

If only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTCs present?

Yes

>> Select the appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 409

U0173-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 2

8O - 410

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

U0173-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 2 (CONTINUED)

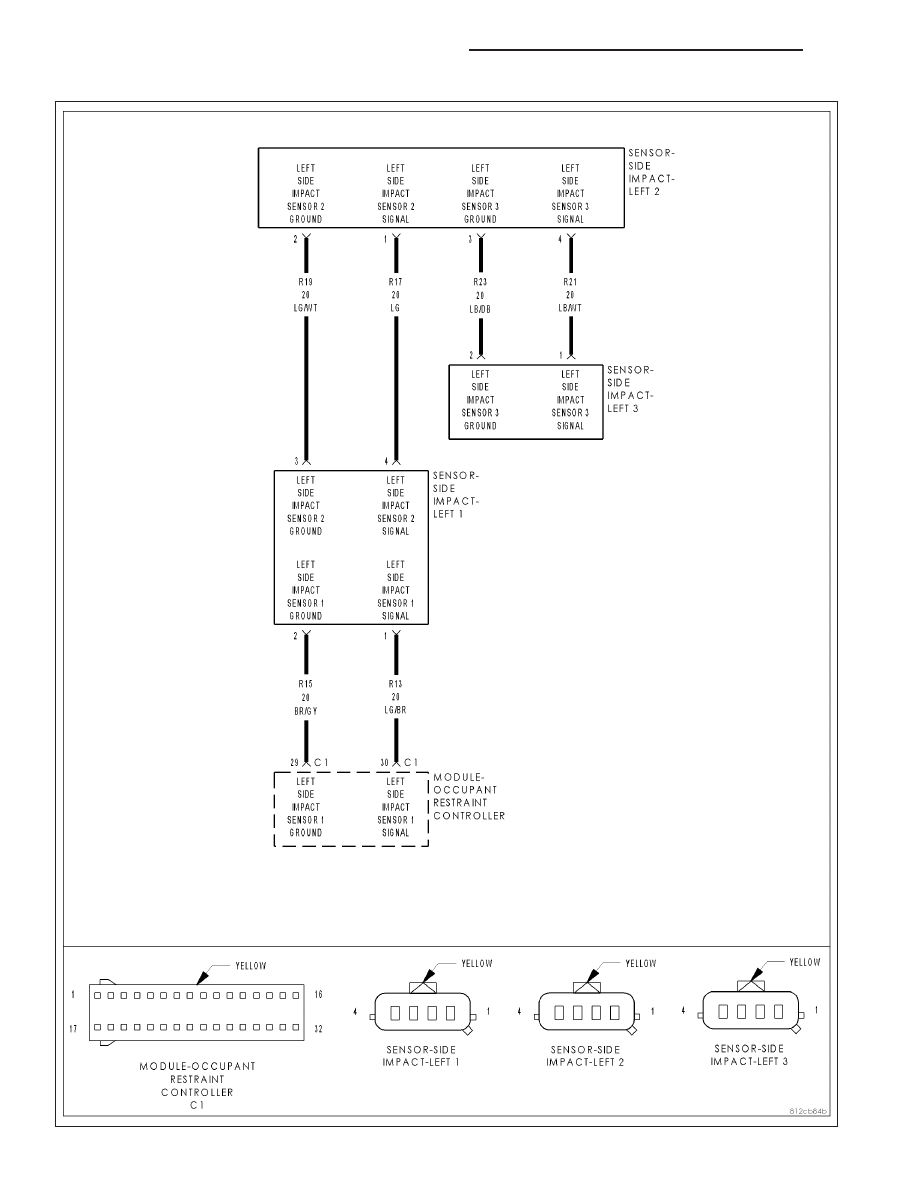

For the Airbag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
The Occupant Restraint Controller (ORC) continuously communicates with the Left Side Impact Sensor 2 over
the sensor signal circuit. The sensor communication and on board diagnostics are powered by the ORC signal.

•

Set Condition:
This code will set, if the ORC and the Left Side Impact Sensor 2 do not establish and maintain valid data
communications.

Possible Causes

(R17) SIGNAL CIRCUIT SHORTED TO BATTERY

(R17) SIGNAL CIRCUIT SHORTED TO GROUND

(R17, R19) LEFT SIDE IMPACT SENSOR 2 CIRCUITS SHORTED TOGETHER

(R19) LEFT SIDE IMPACT SENSOR 2 GROUND CIRCUIT OPEN

(R17) LEFT SIDE IMPACT SENSOR 2 SIGNAL CIRCUIT OPEN

ORC, LEFT SIDE IMPACT SENSOR 2

Diagnostic Test

1.

VERIFY THAT DTC U0173-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 2
IS ACTIVE

NOTE: Ensure the battery is fully charged.

NOTE: When reconnecting Airbag system components, the igni-
tion must be turned off and the battery must be disconnected.
Turn the ignition on.

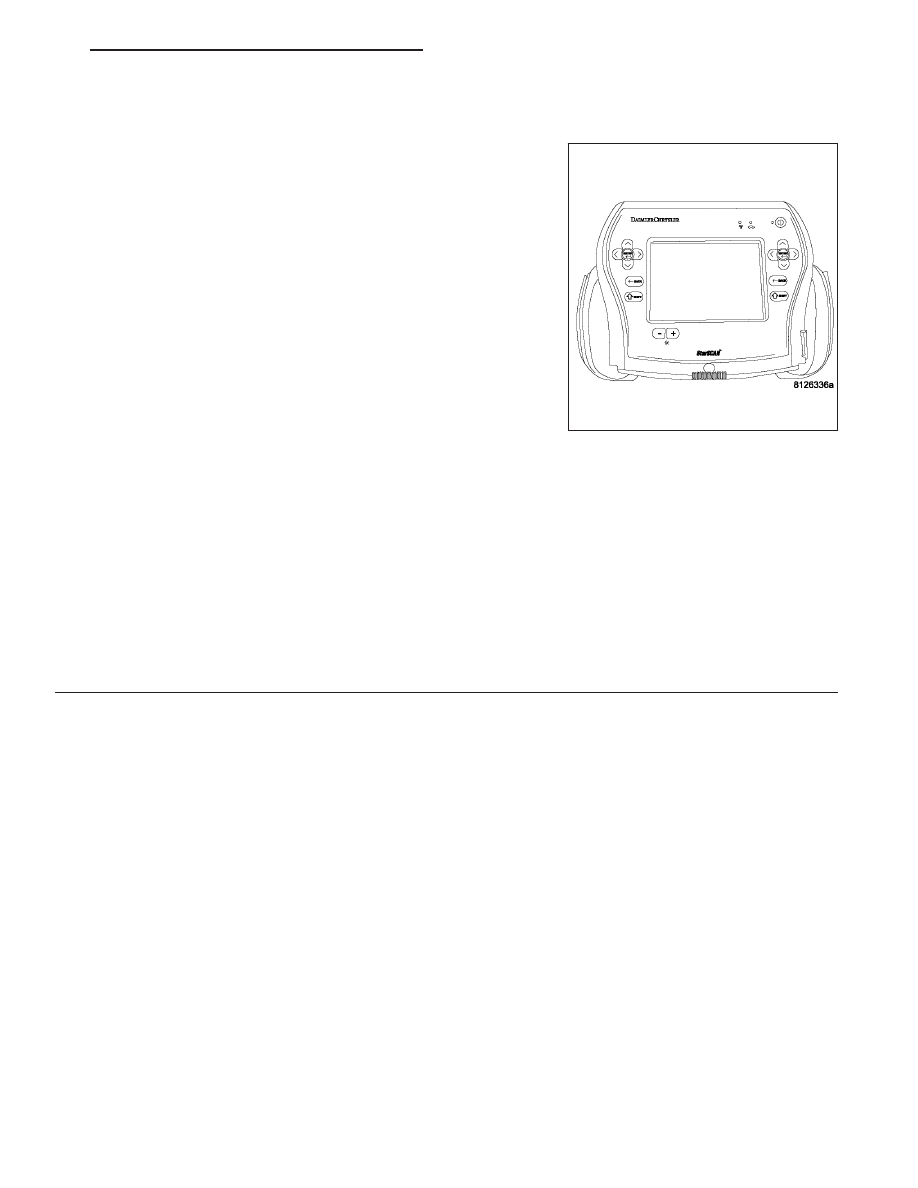

With the scan tool, read ORC DTCs.

Does the scan tool display active: U0173-LOST COMMUNICA-
TION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 1?

Yes

>> Go To 2

No

>> Go To 9

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 411

U0173-LOST COMMUNICATION W/LEFT SIDE SATELLITE ACCELERATION SENSOR 2 (CONTINUED)

2.

CHECK THE (R17, R19) LEFT SIDE IMPACT SENSOR 2 SIGNAL AND GROUND CIRCUITS FOR A SHORT
TO BATTERY

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Left front Impact Sensor 2 connector.

Disconnect the ORC connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.

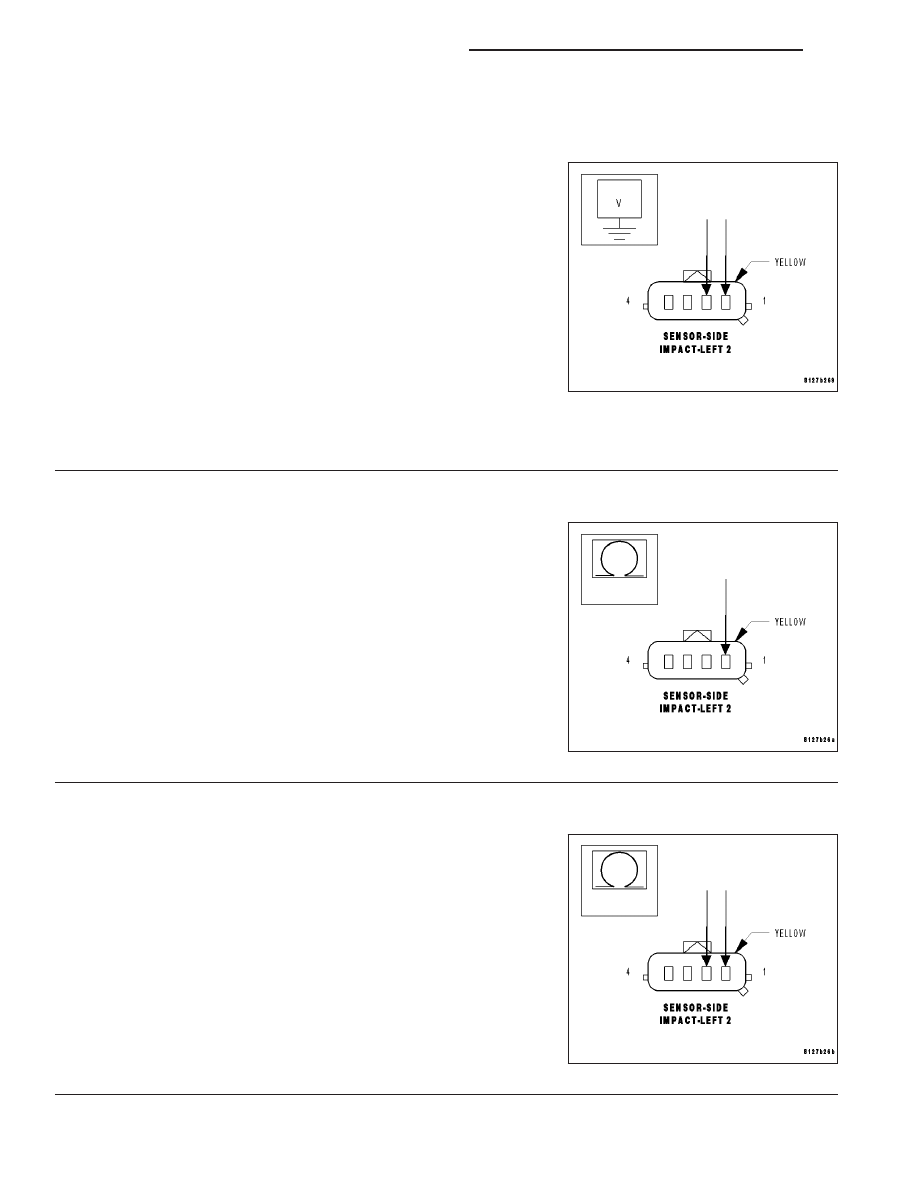

Measure the voltage of the (R17) Left Side Impact Sensor 2 Signal
circuit and (R19) Sensor Ground circuit at the Left Side Impact Sensor
2 connector and ground.

Is there any voltage present?

Yes

>> Repair the (R17, R19) Left Side Impact Sensor 2 circuits

for a short to battery.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK THE (R17) LEFT SIDE IMPACT SENSOR 2 SIGNAL CIRCUIT FOR A SHORT TO GROUND

WARNING: To avoid personal injury or death, turn ignition on,
then reconnect the battery.
Measure the resistance of the (R17) Left Side Impact Sensor 2 Signal
circuit between the Left Side Impact Sensor 2 connector and ground.

Is the resistance below 100K ohms?

Yes

>> Repair the (R17) Left Side Impact Sensor 2 Signal circuit

for a short to ground.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 4

4.

CHECK THE (R17, R19) LEFT SIDE IMPACT SENSOR 2 CIRCUITS FOR A SHORT TOGETHER

Measure the resistance between the (R17) Left Side Impact Sensor 2
Signal and (R19) Sensor Ground circuits at the Left Side Impact Sen-
sor 2 connector.

Is the resistance below 100K ohms?

Yes

>> Repair the (R17, R19) Left Side Impact Sensor 2 circuits

shorted together.

Perform the ORC VERIFICATION TEST - VER 1.

No

>> Go To 5
