B1B28-1st ROW DRIVER SEAT BELT PRETENSIONER CIRCUIT LOW

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 129

B1B28-1st ROW DRIVER SEAT BELT PRETENSIONER CIRCUIT LOW (CONTINUED)

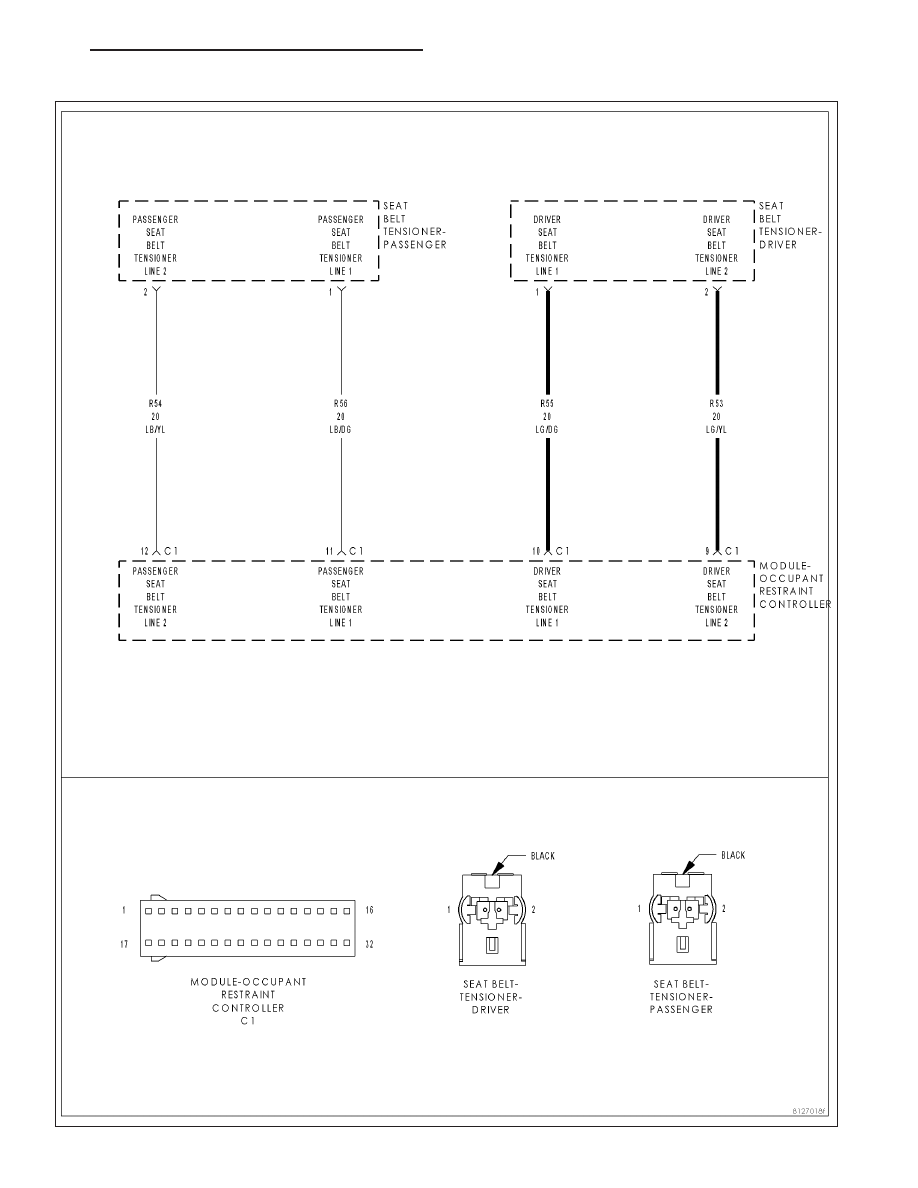

For the Air Bag System circuit diagram (Refer to 8 - ELECTRICAL/RESTRAINTS - SCHEMATICS AND DIA-
GRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on, the ORC monitors the resistance of the Driver Seat Belt Tensioner circuits.

•

Set Condition:
The ORC has detected low resistance of the Driver Seat Belt Tensioner circuits.

Possible Causes

(R55) DRIVER SEAT BELT TENSIONER LINE 1 OR (R53) DRIVER SEAT BELT TENSIONER LINE 1 SHORTED
TO GROUND

DRIVER SEAT BELT TENSIONER

OCCUPANT RESTRAINT CONTROLLER

Diagnostic Test

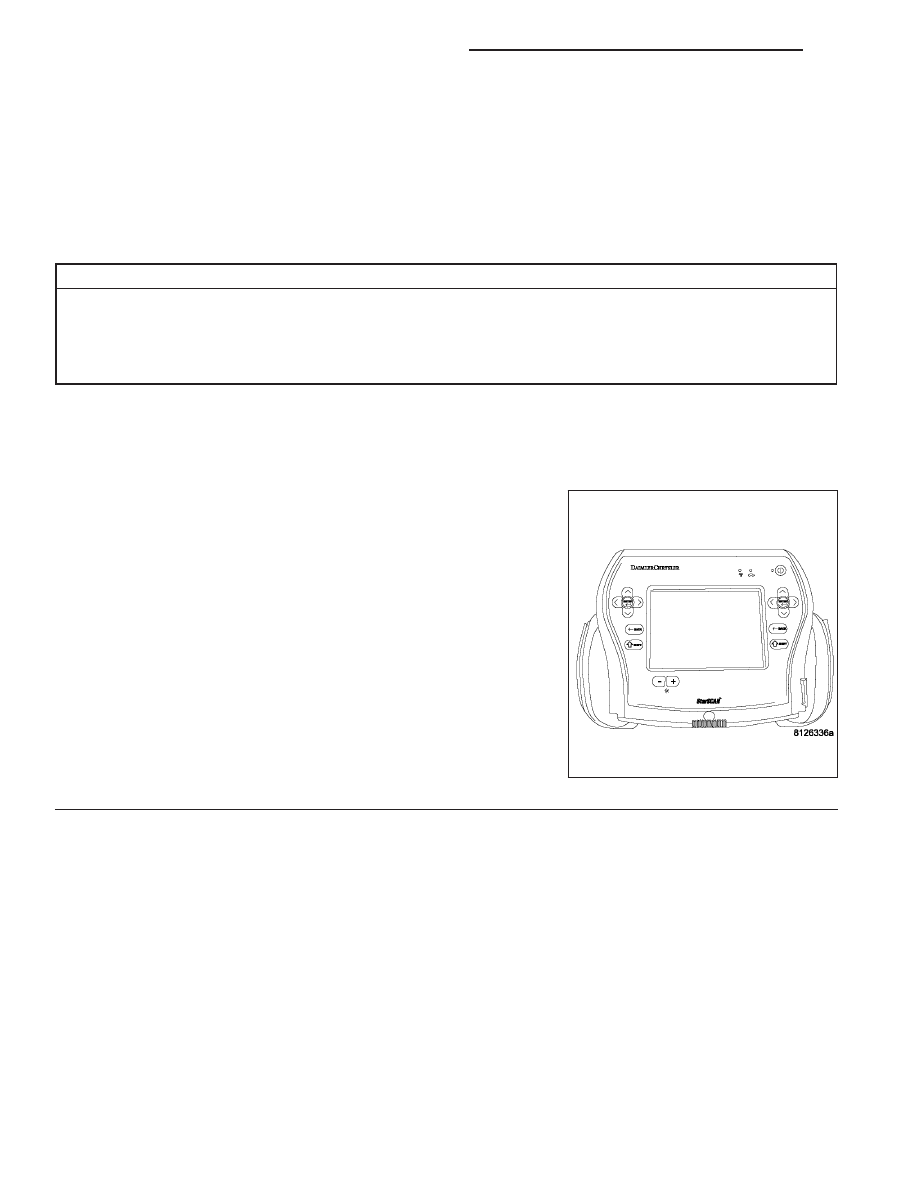

1.

DETERMINE ACTIVE OR STORED DTC

NOTE: Ensure the battery is fully charged.

NOTE: The Scan Tool, SRS Airbag Load Tool MRL 8443 and
DVOM are required to perform the following test.

NOTE: When reconnecting airbag system components the Igni-
tion must be turned off and the Battery must be disconnected.
Select Active or Stored DTC.

Is the DTC active or stored?

ORC - ACTIVE DTC

Go To 2

ORC - STORED DTC

Go To 5

8O - 130

RESTRAINTS - ELECTRICAL DIAGNOSTICS

HB

B1B28-1st ROW DRIVER SEAT BELT PRETENSIONER CIRCUIT LOW (CONTINUED)

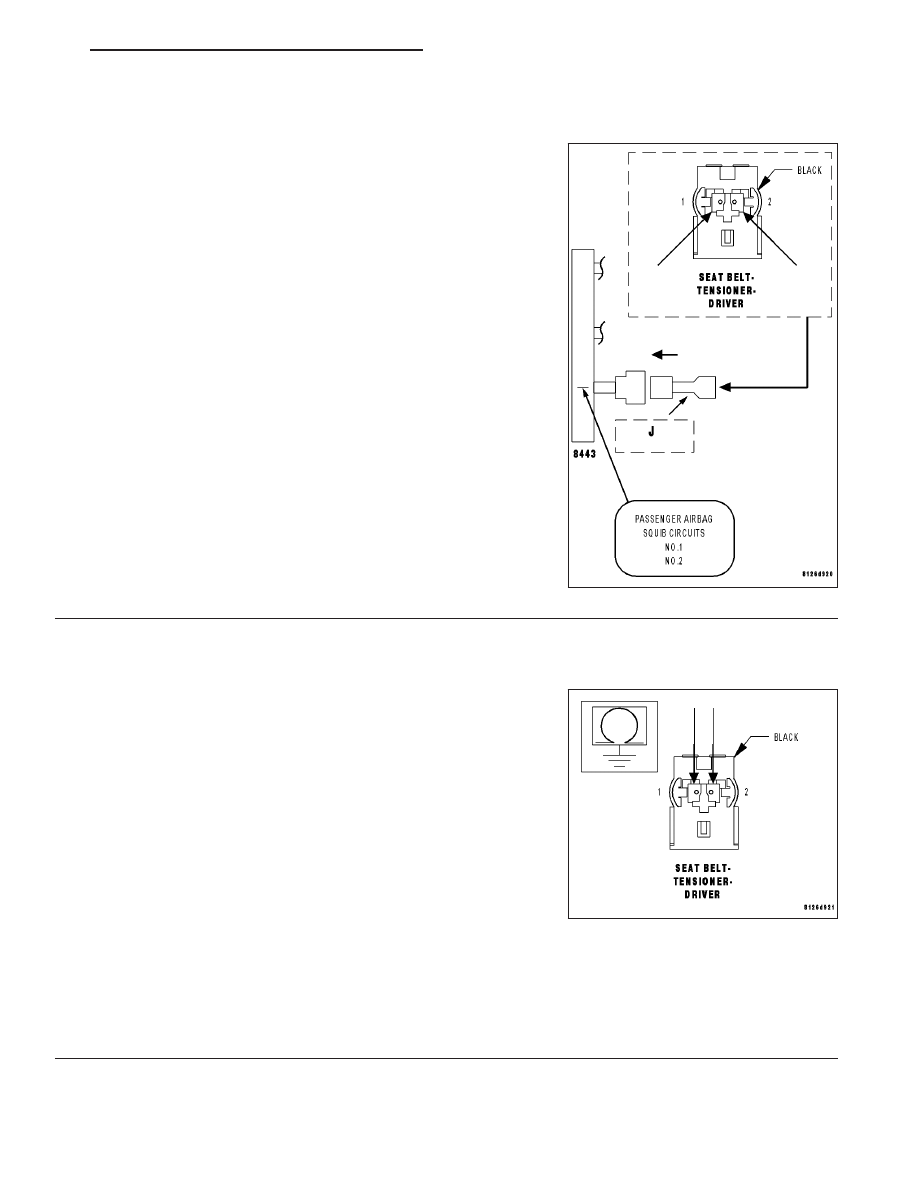

2.

DRIVER SEAT BELT TENSIONER SHORTED TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Driver Seat Belt Tensioner connector(s).

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool and appropriate Jumper to the Driver
Seat Belt Tensioner connector(s).

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool, read the active Occupant Restraint Controller
DTC’s.

Does the scan tool display 1st ROW DRIVER SEAT BELT PRE-
TENSIONER CIRCUIT LOW?

Yes

>> Go To 3

No

>> Replace the Driver Seat Belt Tensioner in accordance with

Service Information.

Perform AIRBAG VERIFICATION TEST - VER 1

3.

(R55) DRIVER SEAT BELT TENSIONER LINE 1 OR (R53) DRIVER SEAT BELT TENSIONER LINE 1
SHORTED TO GROUND

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the 8443 Load Tool and Jumper from the Driver Seat Belt
Tensioner harness connector.

Disconnect the ORC harness connector(s).

NOTE: Check connectors - Clean and repair as necessary.
Connect the 8443 Load Tool ORC Adaptor to the ORC harness con-
nector.

Measure the resistance of the (R55) Driver Seat Belt Tensioner Line 1
circuit between the Driver Seat Belt Tensioner connector and ground.

Measure the resistance of the (R53) Driver Seat Belt Tensioner Line 2
circuit between the Driver Seat Belt Tensioner connector and ground.

Is the resistance below 10K ohms on either circuit?

Yes

>> Repair (R55) Driver Seat Belt Tensioner Line 1 or (R53) Driver Seat Belt Tensioner Line 2 shorted to

ground.

Perform AIRBAG VERIFICATION TEST - VER 1

No

>> Go to 4

HB

RESTRAINTS - ELECTRICAL DIAGNOSTICS

8O - 131

B1B28-1st ROW DRIVER SEAT BELT PRETENSIONER CIRCUIT LOW (CONTINUED)

4.

OCCUPANT RESTRAINT CONTROLLER

WARNING: If the Occupant Classification Module is dropped at any time, it must be replaced. Failure to take
the proper precautions can result in accidental airbag deployment and personal injury or death.

NOTE: When reconnecting airbag system components the Ignition must be turned off and the Battery must
be disconnected.

If there are no possible causes remaining, view repair.

Repair

Replace the Occupant Restraint Controller in accordance with Service Information.

Perform AIRBAG VERIFICATION TEST - VER 1

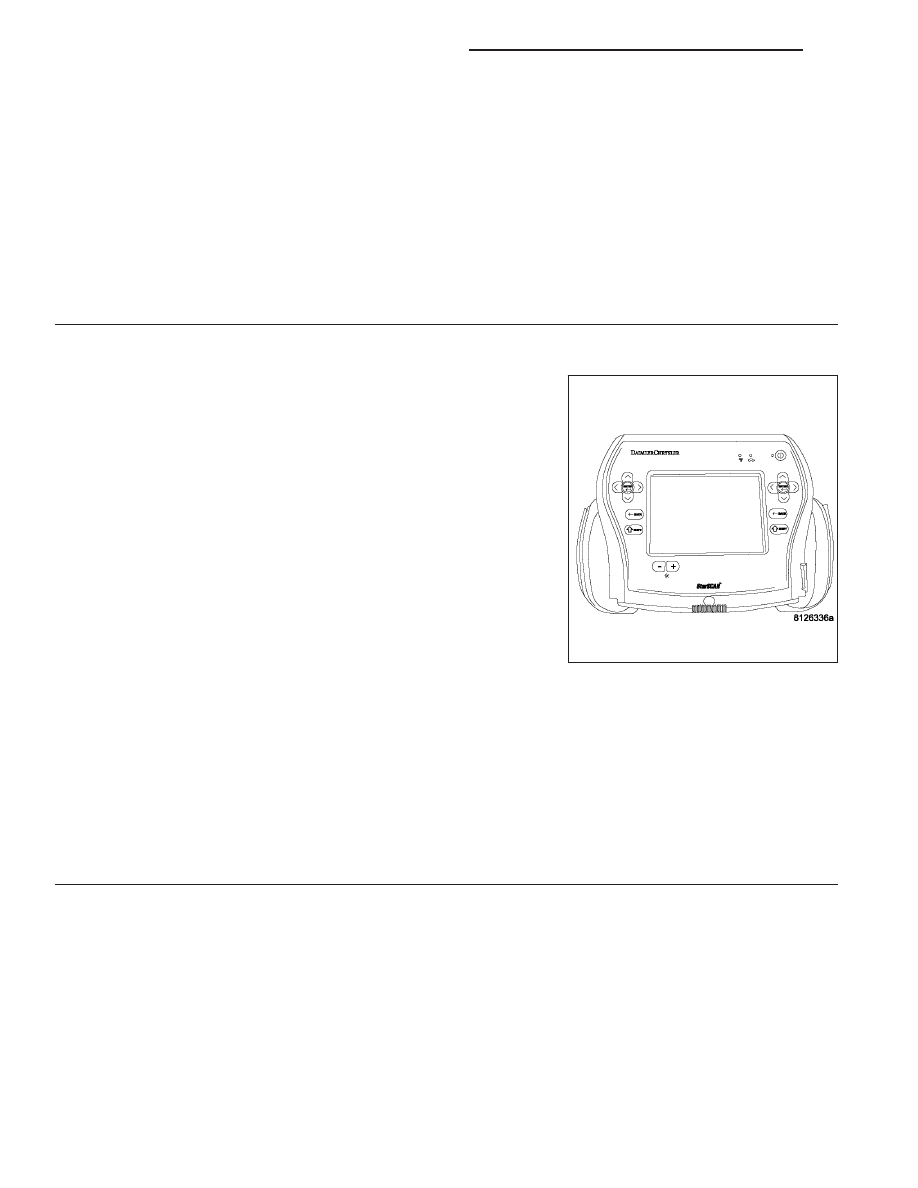

5.

STORED ORC DTC

With the scan tool, record and erase all DTC’s from all Airbag System
Modules.

If any ACTIVE codes are present they must be resolved before diag-
nosing any stored codes.

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Using the wiring diagram/schematic as a guide, inspect the wiring and
connectors.

Look for chaffed, pierced, pinched, or partially broken wires and bro-
ken, bent, pushed out, spread, corroded, or contaminated terminals.

The following additional checks may assist you in identifying a possi-
ble intermittent problem.

Reconnect any disconnected components and harness connector.

WARNING: To avoid personal injury or death, turn the ignition on,
then reconnect the battery.
With the scan tool monitor active codes as you work through the fol-
lowing steps.

Wiggle the wiring harness and connectors of the related airbag circuit or component.

If codes are related to the Driver Airbag circuits, rotate the steering wheel from stop to stop.

IF only stored codes return continue the test until the problem area has been isolated.

In the previous steps you have attempted to recreate the conditions responsible for setting active DTC in question.

Are any ACTIVE DTC’s present?

Yes

>> Select appropriate symptom from Symptom List.

No

>> No problem found at this time. Erase all codes before returning vehicle to customer.
