3.

HORN SWITCH SHORTED

WARNING: To avoid personal injury or death, turn the ignition off,
disconnect the battery and wait two minutes before proceeding.
Disconnect the Horn switch connector.

Measure the resistance between ground and the (X3) Horn Switch
Sense circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Go To 4

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Horn Switch.

Perform BODY VERIFICATION TEST - VER 1.

4.

CLOCKSPRING SHORTED

Disconnect the Clockspring C1connector.

Measure the resistance between ground and the (X3) Horn Switch
Sense circuit.

Is the resistance below 1000.0 ohms?

Yes

>> Repair the Horn Switch Sense circuit for a short to ground.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Clockspring.

Perform BODY VERIFICATION TEST - VER 1.

HB

HORN SYSTEM - ELECTRICAL DIAGNOSTICS

8H - 11

B2339–HORN SWITCH STUCK – CLUSTER —

(CONTINUED)

Diagnostic Test

1.

Perform Body Verification Test

Disconnect all jumper wires and reconnect all previously disconnected
components and connectors.

Ensure that all accessories are turned off.

Ensure that the battery is fully charged.

Turn the ignition on.

With the scan tool, record and erase DTCs from all modules.

If repairs were made to any of the HVAC door actuator circuits, with
the scan tool in HVAC, select System Tests and then select Actuator
DTC Detection. The test must pass before proceeding to the next
step.

If repairs were made to any of the HVAC doors, linkage, door actua-
tors, or door actuator circuits, with the scan tool in HVAC, select Sys-
tem Tests and then select Actuator Calibration Test. The test must
pass before proceeding to the next step.

Turn the ignition off, wait 10 seconds, and then turn the ignition on.

Operate all functions of the system that caused the original concern.

With the scan tool, select ECU View.

Check for DTCs in the modules.

Are DTCs present in any of the modules or is the original con-
dition still present?

Yes

>> The repair is not complete. Refer to the related category

for the DTC or symptom that is still present.

No

>> The repair is complete.

8H - 12

HORN SYSTEM - ELECTRICAL DIAGNOSTICS

HB

BODY VERIFICATION TEST – VER 1

SCHEMATICS AND DIAGRAMS

HORN

SYSTEM

SCHEMA

TIC

HB

HORN SYSTEM - ELECTRICAL DIAGNOSTICS

8H - 13

HORN SYSTEM - SERVICE INFORMATION

TABLE OF CONTENTS

page

page

HORN SYSTEM - SERVICE INFORMATION

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 14

OPERATION

. . . . . . . . . . . . . . . . . . . . . . . . . . . 14

DIAGNOSIS AND TESTING - HORN SYSTEM

. . 14

HORN

DIAGNOSIS AND TESTING

HORN

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

REMOVAL

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

INSTALLATION

. . . . . . . . . . . . . . . . . . . . . . . . . 15

SWITCH-HORN

DESCRIPTION

. . . . . . . . . . . . . . . . . . . . . . . . . 16

DIAGNOSIS AND TESTING

HORN SWITCH

. . . . . . . . . . . . . . . . . . . . . . . 16

HORN SYSTEM - SERVICE INFORMATION

DESCRIPTION

The dual-note horn system features dual electromag-
netic horn units. The horn system includes the follow-
ing major components:

•

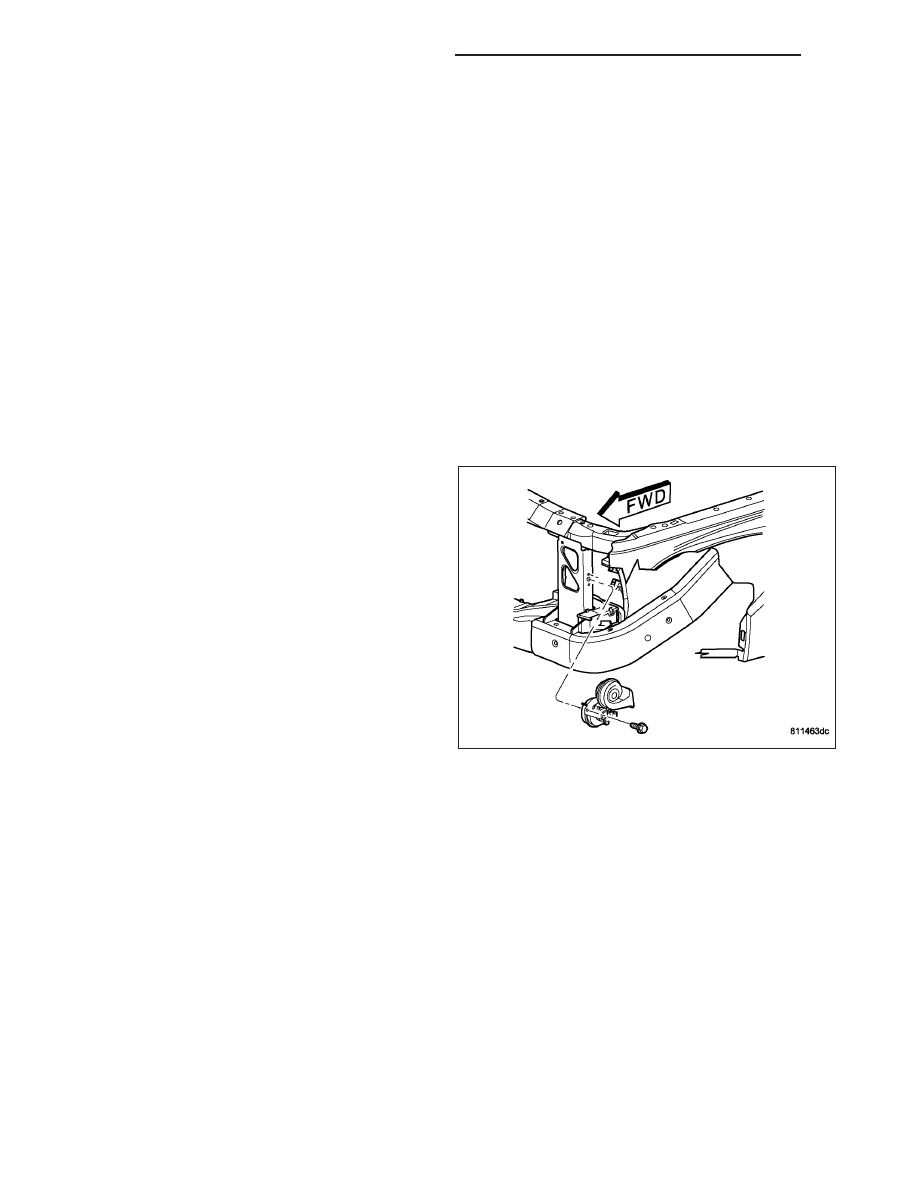

Horn - The two horns are located on the left
side of the engine compartment behind the
grille.

•

Horn Switch - The horn switch is molded into
the driver airbag trim cover.

OPERATION

The horn system operates on battery current received through a fuse in the Integrated Power Module (IPM). The
horn system circuit is designed so that the system will remain operational, regardless of the ignition switch position.

DIAGNOSIS AND TESTING - HORN SYSTEM

The most reliable, efficient, and accurate means to diagnose the horn system requires the use of a scan
tool and the proper Diagnostic Procedures information.

Refer to the appropriate wiring information.

In most cases, any problem involving continually sounding horns can be quickly alleviated by removing the horn
fuse from the Integrated Power Module (IPM).

WARNING: DISABLE THE AIRBAG SYSTEM BEFORE ATTEMPTING ANY STEERING WHEEL, STEERING
COLUMN, SEAT BELT TENSIONER, SIDE AIRBAG, OR INSTRUMENT PANEL COMPONENT DIAGNOSIS OR
SERVICE. DISCONNECT AND ISOLATE THE BATTERY NEGATIVE (GROUND) CABLE, THEN WAIT TWO MIN-
UTES FOR THE AIRBAG SYSTEM CAPACITOR TO DISCHARGE BEFORE PERFORMING FURTHER DIAGNO-
SIS OR SERVICE. THIS IS THE ONLY SURE WAY TO DISABLE THE AIRBAG SYSTEM. FAILURE TO TAKE
THE PROPER PRECAUTIONS COULD RESULT IN ACCIDENTAL AIRBAG DEPLOYMENT AND POSSIBLE
PERSONAL INJURY.

8H - 14

HORN SYSTEM - SERVICE INFORMATION

HB
