Dodge Durango (HB). Manual - part 283

3.

DISCONNECT THE CLUSTER C–3 CONNECTOR AND CHECK
FOR VOLTAGE

Disconnect the Cluster C-3 connector.

Note: Check connectors - Clean and repair as necessary.
Turn the ignition on.

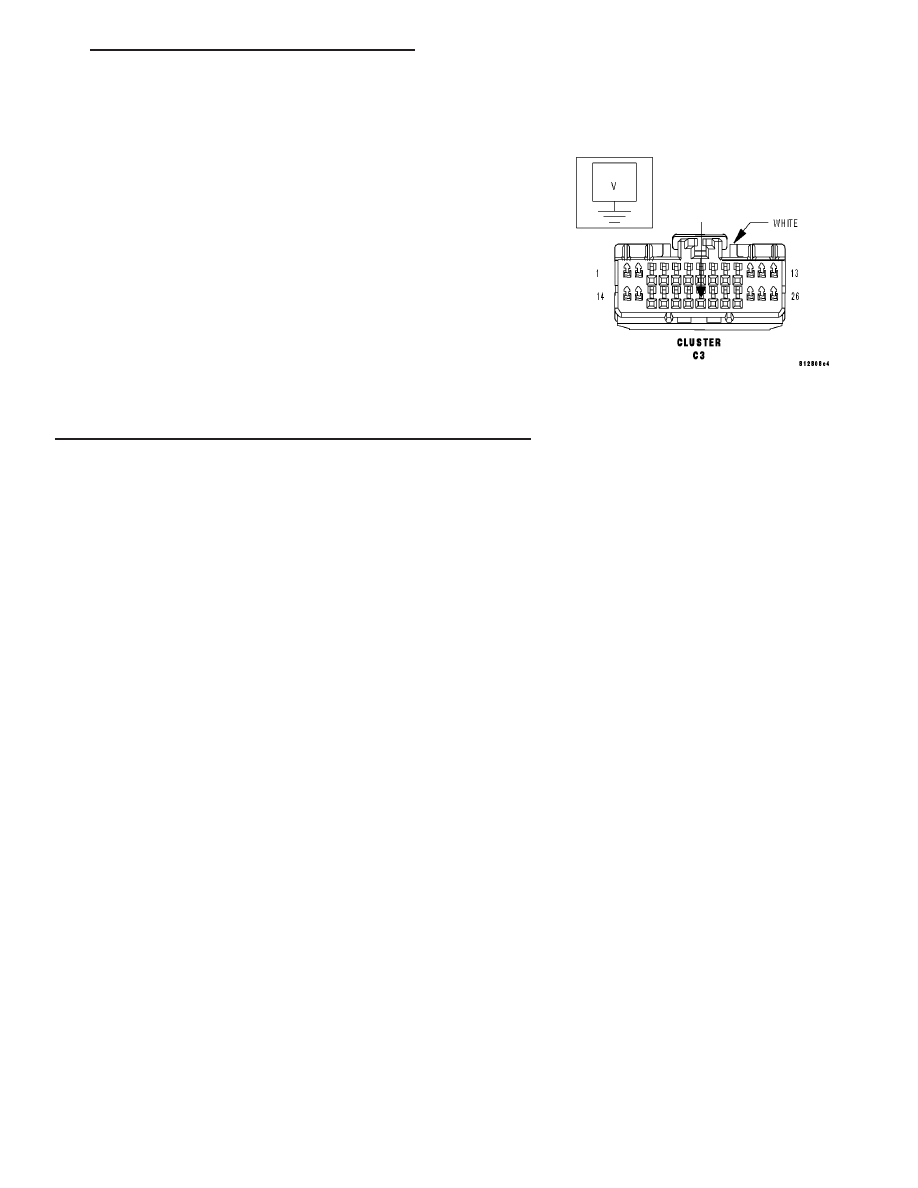

Measure the voltage at the (P84) Passenger Heated Seat High Indi-
cator Driver circuit at the Cluster C-3 connector.

Is there any voltage present?

Yes

>> Repair the (P84) Passenger Heated Seat High Indicator

Driver circuit for a short to battery.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Replace the Cluster in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 79

B121A-RIGHT HEATED SEAT HI INDICATOR CONTROL CIRCUIT HIGH —

(CONTINUED)

8G - 80

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1222-RIGHT HEATED SEAT LO INDICATOR CONTROL CIRCUIT HIGH

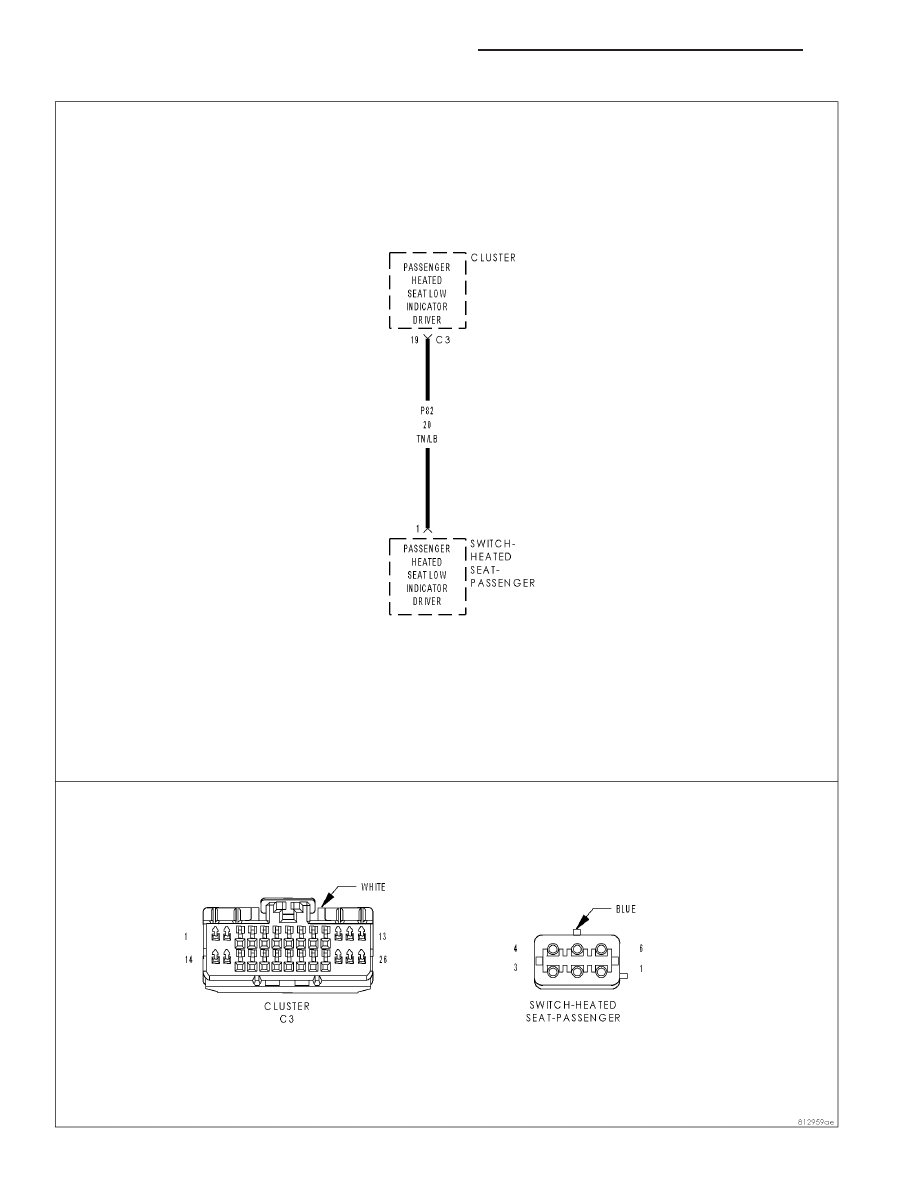

For the Heated Seat System circuit diagram (Refer to 8 - ELECTRICAL/HEATED SEATS - SCHEMATICS AND DIA-
GRAMS)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:Continously with the ignition on.

•

Set Condition:This code is set immediately when the Cluster detects excessive voltage on the heated
seat indicator control circuit.

Possible Causes

(P82) PASSENGER HEATED SEAT LOW INDICATOR DRIVER CIRCUIT SHORTED TO BATTERY

PASSENGER HEATED SEAT SWITCH

CLUSTER

Always perform the Pre-Diagnostic Troubleshooting procedure before proceeding.

Diagnostic Test

1.

VERIFY THAT DTC B1222-RIGHT HEATED SEAT SWITCH LO
INDICATOR CONTROL CIRCUIT HIGH IS ACTIVE

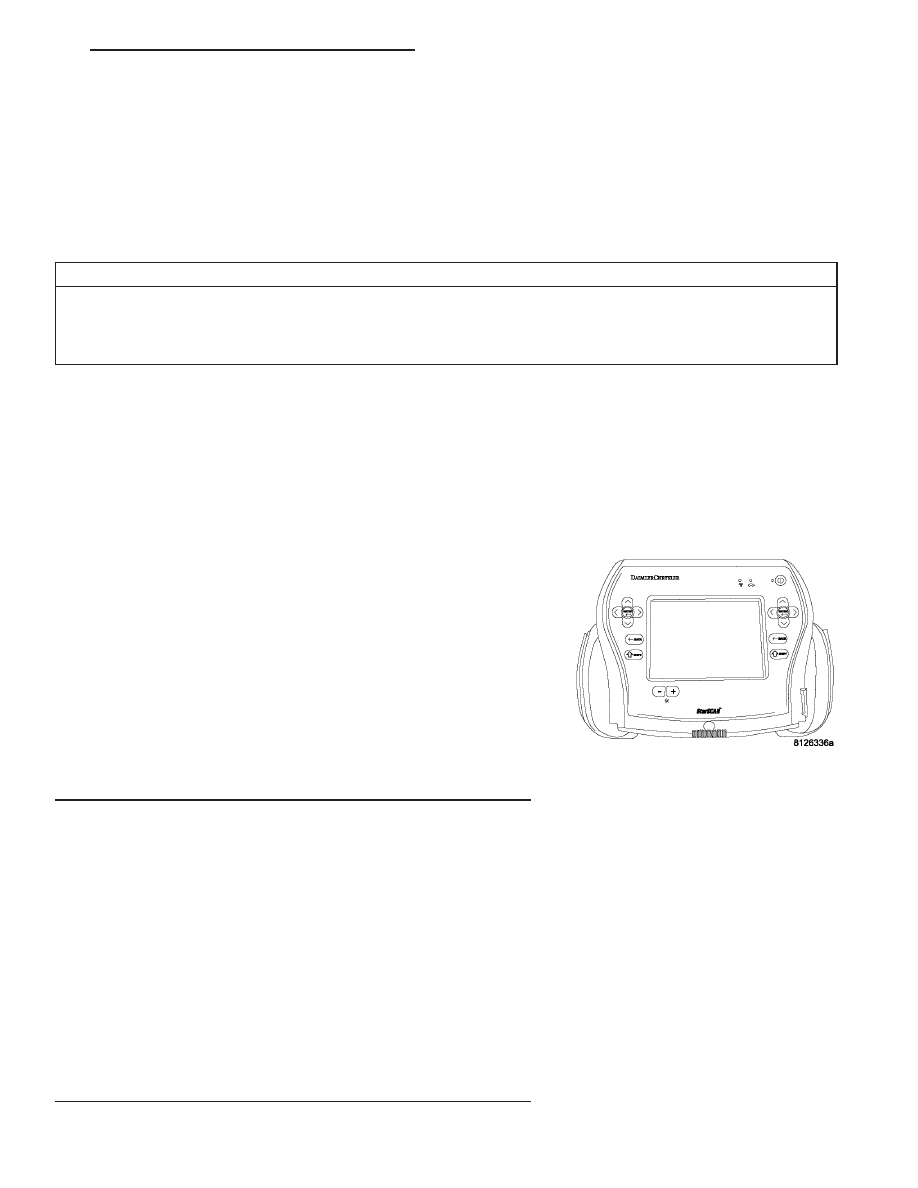

With the scan tool, record and erase DTC’s

Operate the Heated Seat Switch in both positions several times.

With the scan tool, read DTC’s.

Does the DTC B1222-RIGHT HEATED SEAT LO INDICATOR
CONTROL CIRCUIT HIGH reset?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST – VER 1.

2.

DISCONNECT THE PASSENGER HEATED SEAT SWITCH AND
RE-READ DTC

Disconnect the Passenger Heated Seat Switch connector.

With the scan tool erase DTC’s

Cycle the ignition switch off then back on.

With the scan tool, read DTC’s.

Does the DTC B1222-RIGHT HEATED SEAT LO INDICATOR
CONTROL CIRCUIT HIGH reset?

Yes

>> Go To 3

No

>> Replace the Passenger Heated Seat switch.

Perform BODY VERIFICATION TEST – VER 1.

HB

HEATED SEATS - ELECTRICAL DIAGNOSTICS

8G - 81

B1222-RIGHT HEATED SEAT LO INDICATOR CONTROL CIRCUIT HIGH — (CONTINUED)

3.

DISCONNECT THE CLUSTER C–3 CONNECTOR AND CHECK
FOR VOLTAGE

Disconnect the Cluster C-3 connector.

Note: Check connectors - Clean and repair as necessary.
Turn the ignition on.

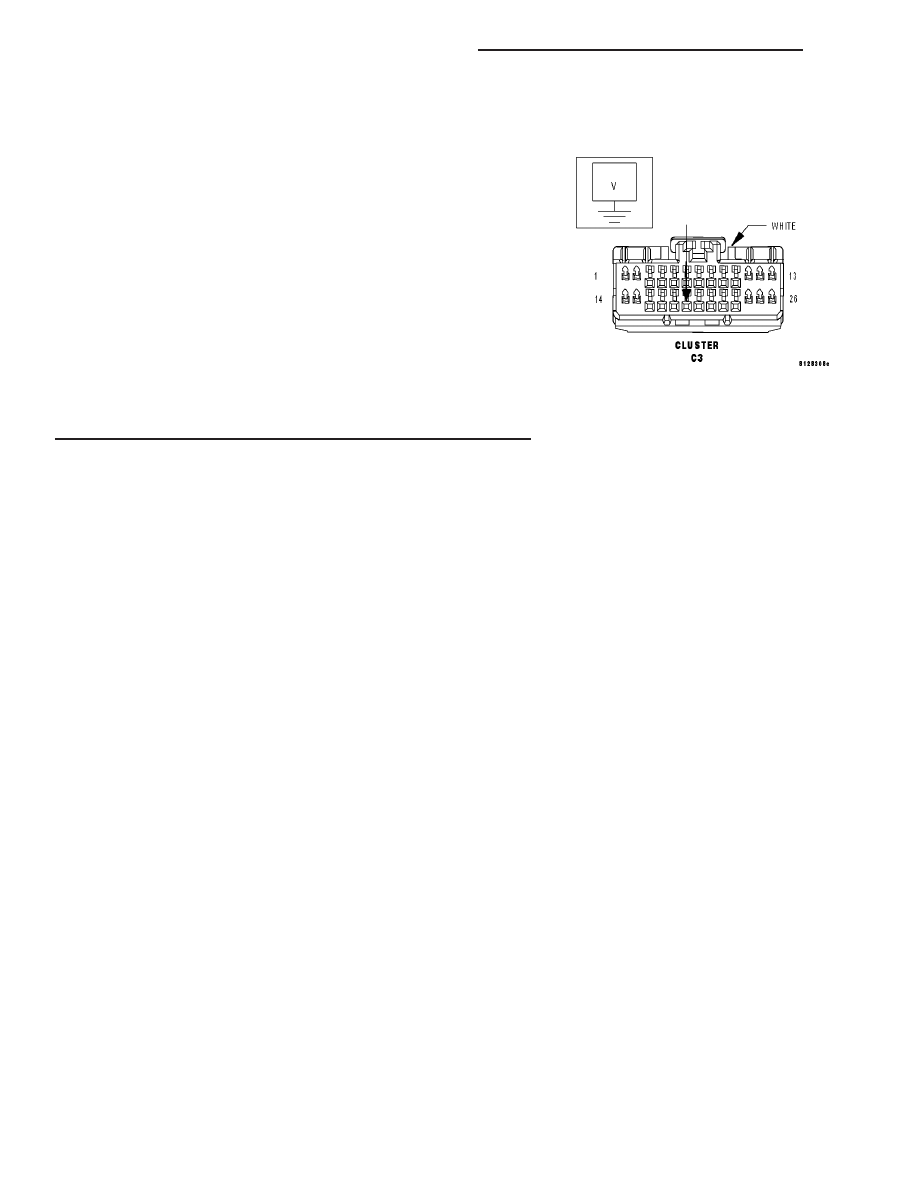

Measure the voltage at the (P82) Passenger Heated Seat Low Indica-
tor Driver circuit at the Cluster C-3 connector.

Is there any voltage present?

Yes

>> Repair the (P82) Passenger Heated Seat Low Indicator

Driver circuit for a short to battery.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Replace the Cluster in accordance with the Service Infor-

mation.

Perform BODY VERIFICATION TEST – VER 1.

8G - 82

HEATED SEATS - ELECTRICAL DIAGNOSTICS

HB

B1222-RIGHT HEATED SEAT LO INDICATOR CONTROL CIRCUIT HIGH — (CONTINUED)
