*STORED LOST COMMUNICATION DTCS (CONTINUED)

3.

VERIFY INTERMITTENT LOST COMMUNICATION DTC-WIRING CONCERNS

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Is there more than one ECU with stored DTCs “Logged Against” the module and one or more lost com-
munication DTCs stored in the offending module?

Yes

>> Verify if the vehicle was recently in for this type of service. Otherwise, visually inspect the related wiring

harness for chafed, pierced, pinched, and partially broken wires and the wiring harness connectors for
broken, bent, pushed out, and corroded terminals. Repair as necessary.

No

>> Go To 4

4.

VERIFY INTERMITTENT LOST COMMUNICATION DTC-OFFENDING MODULE

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Is there more than one ECU with stored DTCs “Logged Against” the module and NO lost communication
DTCs stored in the offending module?

Yes

>> Check for TSB related to this offending module.

No

>> Go To 5

5.

VERIFY INTERMITTENT LOST COMMUNICATION DTC-REPORTING MODULE

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Is there ONLY ONE ECU with stored DTCs “Logged Against” the module?

Yes

>> Check for TSB related to the module that set this DTC.

No

>> Verify if the vehicle was recently in for this type of service. Otherwise, visually inspect the related wiring

harness for chafed, pierced, pinched, and partially broken wires and the wiring harness connectors for
broken, bent, pushed out, and corroded terminals. Repair as necessary.

HB

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 101

*CAN C DIAGNOSTIC (+) AND/OR CAN C DIAGNOSTIC (-) CIRCUITS HIGH

8E - 102

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

HB

*CAN C DIAGNOSTIC (+) AND/OR CAN C DIAGNOSTIC (-) CIRCUITS HIGH (CONTINUED)

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
When the scan tool queries the FCM.

•

Set Condition:
The scan tool has detected a shorted high condition on either or both CAN C Diagnostic circuits.

Possible Causes

(D52) CAN C DIAGNOSTIC (+) CIRCUIT SHORTED TO VOLTAGE

(D51) CAN C DIAGNOSTIC (-) CIRCUIT SHORTED TO VOLTAGE

FRONT CONTROL MODULE

Diagnostic Test

1.

CHECK THE STATUS OF THE ERROR MESSAGE

NOTE: Ensure the vehicle being tested is a CAN BUS VEHICLE. If not, false error messages may be dis-
played.

NOTE: Ensure the scan tool is updated to the latest software.
With the scan tool, record the error message.

Disconnect the scan tool from the DLC.

Cycle the ignition from on to off 3 times.

Turn the ignition on.

Does the scan tool display this same error message?

Yes

>> Go To 2

No

>> The conditions that caused this error message to set are not present at this time. Using the wiring dia-

gram/schematic as a guide, inspect the wiring and connectors.

2.

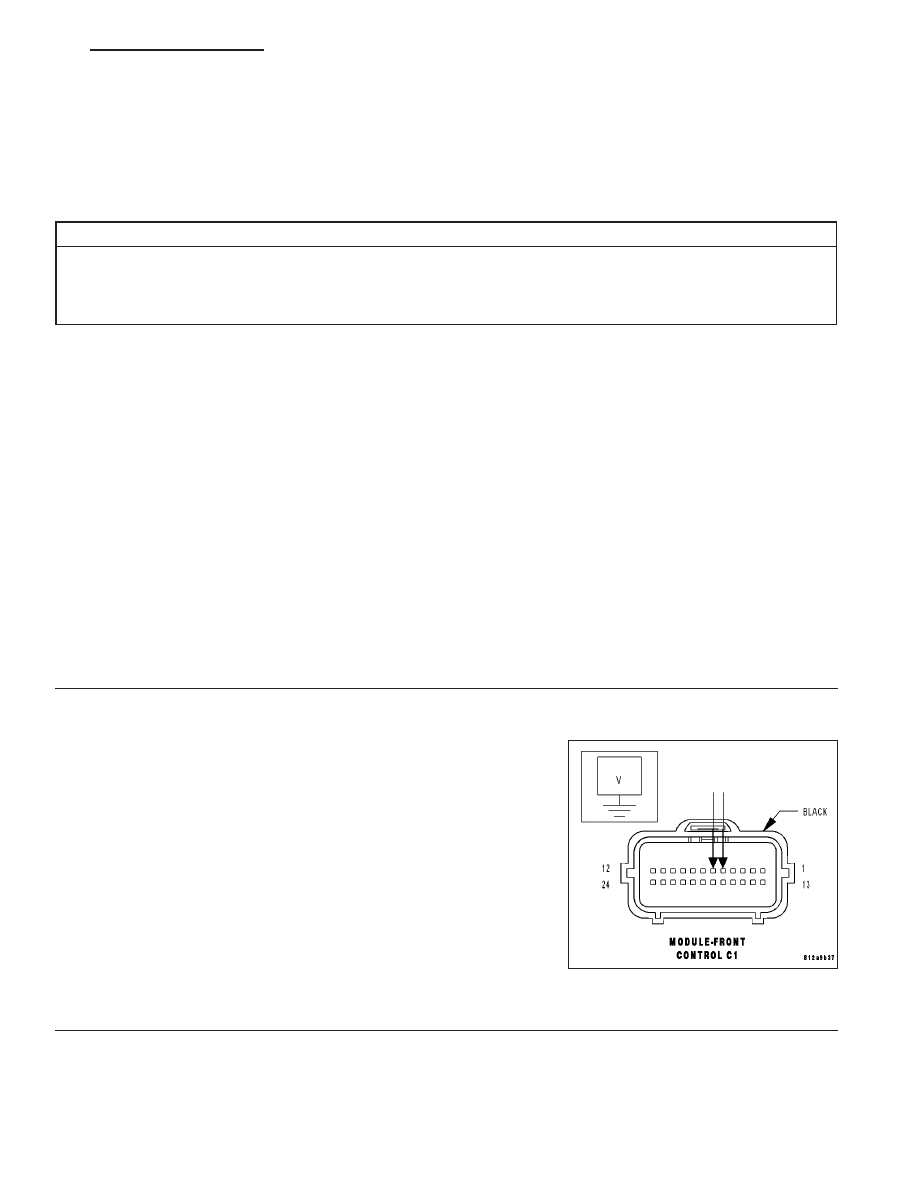

CAN C DIAGNOSTIC CIRCUITS SHORTED TO VOLTAGE

Turn the ignition off.

Disconnect the Front Control Module C1 harness connector.

Disconnect the scan tool from the DLC.

Turn the ignition on.

Measure the voltage of the CAN C Diagnostic circuits.

Is the voltage above 6.0 volts for either circuit?

Yes

>> Repair the CAN C Diagnostic circuits for a short to volt-

age.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Inspect the wiring and connectors for damage or shorted

circuits. If ok, replace the Front Control Module in accor-
dance with the service information.

Perform BODY VERIFICATION TEST - VER 1.

HB

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 103

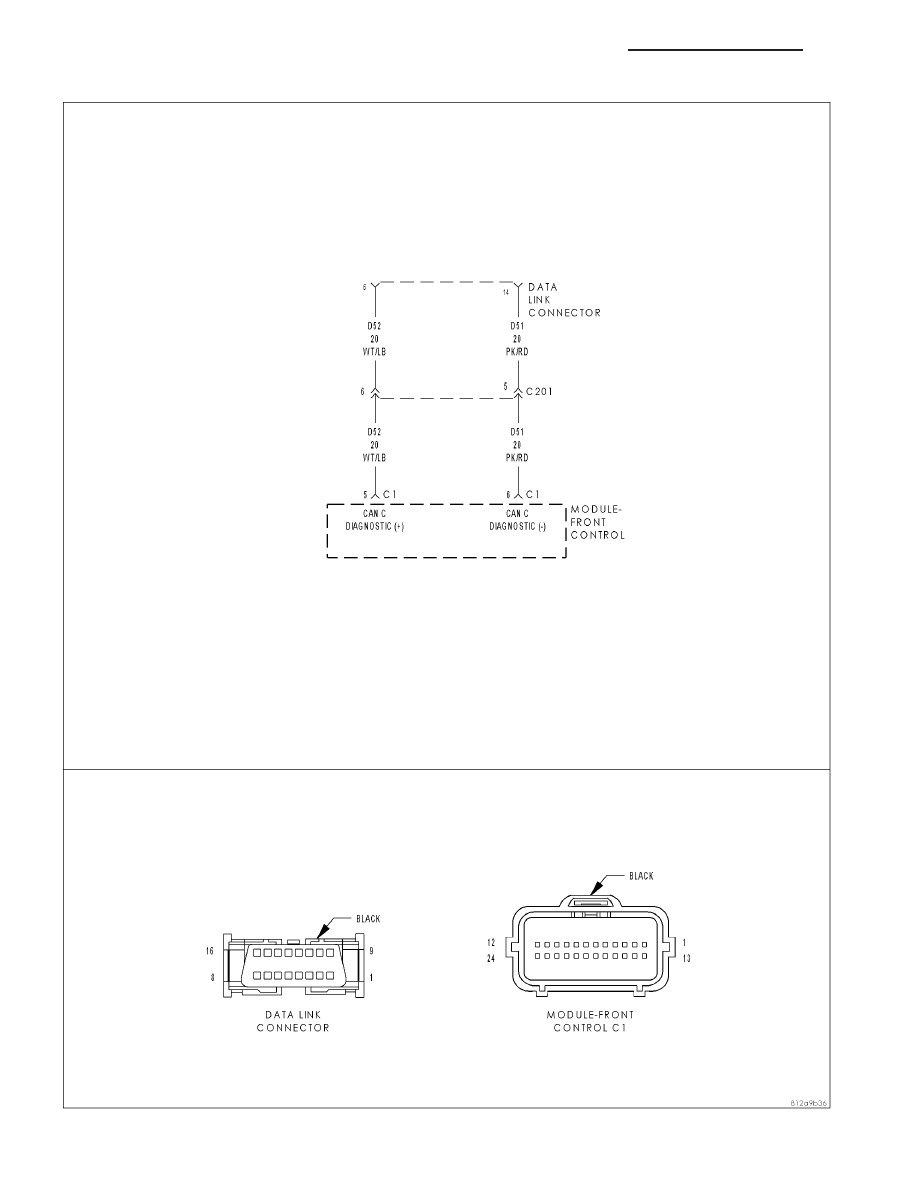

*CAN C DIAGNOSTIC (+) CIRCUIT LOW

8E - 104

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

HB
