U0197-LOST COMMUNICATION WITH HANDS FREE PHONE MODULE (CONTINUED)

3.

VERIFY THAT THE HFM IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Verify that the HFM is active on the bus.

Is the HFM active on the bus?

Yes

>> Go To 4

No

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for No

Response diagnostic procedures.

Perform BODY VERIFICATION TEST – VER 1.

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTCS

With the scan tool, select Network Diagnostics.

Is there more than one module with active DTCs “Logged Against” the HFM?

Yes

>> Replace/update the Hands Free Module in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1.

HB

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 85

U0199-LOST COMMUNICATION WITH DRIVER DOOR MODULE

8E - 86

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

HB

U0199-LOST COMMUNICATION WITH DRIVER DOOR MODULE (CONTINUED)

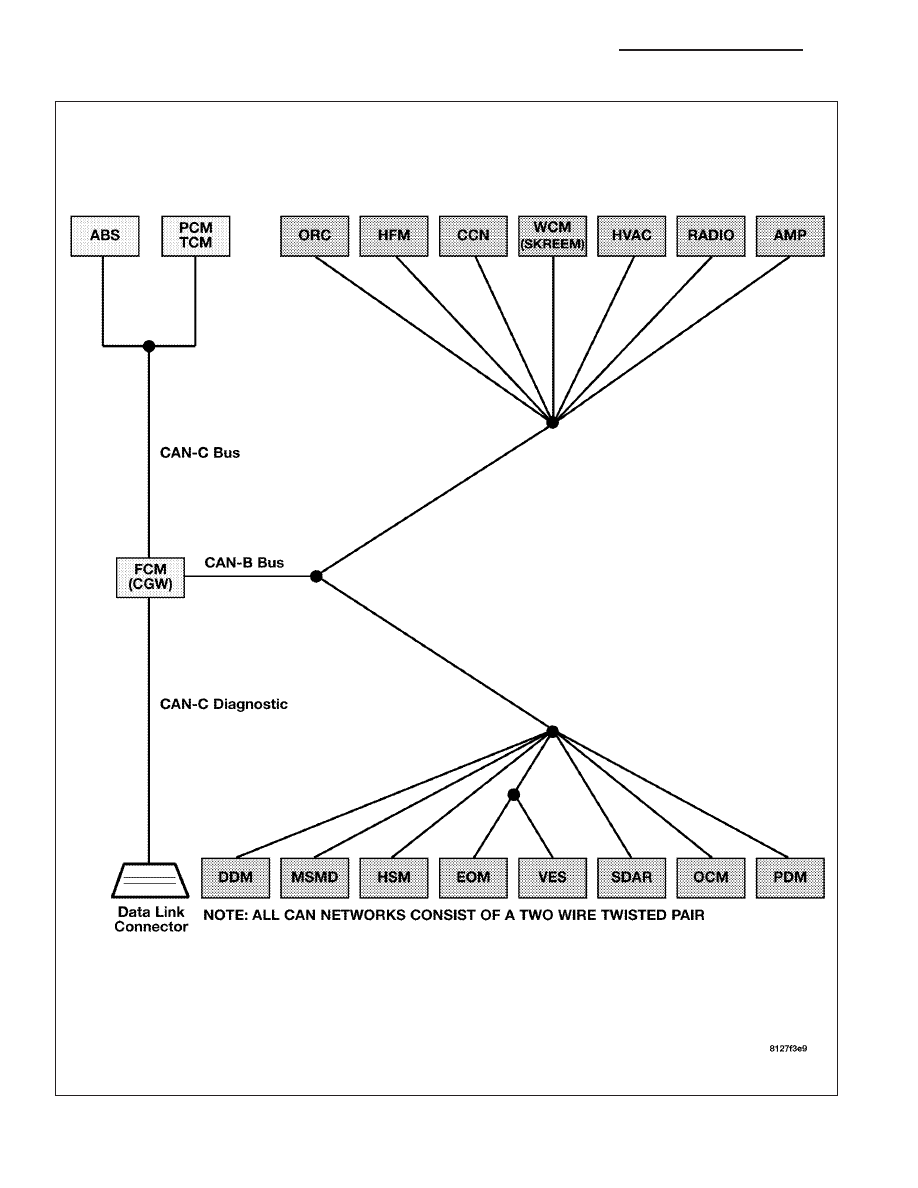

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:

•

With the ignition on

•

Battery voltage between 10 and 16 volts

•

IOD fuse installed

•

FCM is configured correctly

•

Set Condition:
Bus messages not received from the DDM for approximately 2 to 5 seconds.

Possible Causes

CAN B BUS CIRCUITS OPEN OR SHORTED

DTCS RELATED TO BATTERY VOLTAGE, IGNITION, OR VIN MESSAGES

FCM NOT CONFIGURED CORRECTLY

DRIVER MEMORY MIRROR MODULE

DRIVER MEMORY MIRROR MODULE POWER AND GROUND

MODULE THAT SET THE DTC

Diagnostic Test

1.

VERIFY DTC IS ACTIVE

NOTE: Ensure the IOD fuse is installed and battery voltage is between 10 and 16 volts before proceeding.
With the scan tool, read active DTCs.

Is this DTC active?

Yes

>> Go To 2

No

>> Refer to the Stored Lost Communication test procedure. Refer to the table of contents in this section.

Perform BODY VERIFICATION TEST – VER 1.

2.

CHECK FOR ANY OF THE FOLLOWING ACTIVE DTCS

With the scan tool, read active DTCs from all modules.

NOTE: Check for FCM configuration, CAN B or C hardware electrical, VIN Missing/Mismatch, battery or igni-
tion related DTCs.

Does the scan tool display any active DTCs to the conditions listed above?

Yes

>> Diagnose and repair the DTC. Refer to the Table of Contents for a complete list of the symptoms.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Go To 3

HB

ELECTRONIC CONTROL MODULES - ELECTRICAL DIAGNOSTICS

8E - 87

U0199-LOST COMMUNICATION WITH DRIVER DOOR MODULE (CONTINUED)

3.

VERIFY THAT THE DDM IS ACTIVE ON THE BUS

Turn the ignition on.

With the scan tool, select Network Diagnostics.

Verify that the DDM is active on the bus.

Is the DDM active on the bus?

Yes

>> Go To 4

No

>> (Refer to 8 - ELECTRICAL/ELECTRONIC CONTROL MODULES - DIAGNOSIS AND TESTING) for No

Response diagnostic procedures.

Perform BODY VERIFICATION TEST – VER 1.

4.

CHECK FOR ADDITIONAL COMMUNICATION RELATED DTCS

With the scan tool, select Network Diagnostics.

Is there more than one module with active DTCs “Logged Against” the DDM?

Yes

>> Replace/update the Driver Memory Mirror Module in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1.

No

>> Replace/update the module that set this DTC in accordance with the service information.

Perform BODY VERIFICATION TEST – VER 1.
