B1485-CHANNEL 8 AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Amplifier detects a short to battery condition on the output circuit.

Possible Causes

(X301) AMPLIFIED SUBWOOFER 2 (+) CIRCUIT SHORT TO VOLTAGE

(X391) AMPLIFIED SUBWOOFER 2 (-) CIRCUIT SHORT TO VOLTAGE

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1485-CHANNEL 8 AUDIO
SPEAKER OUTPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

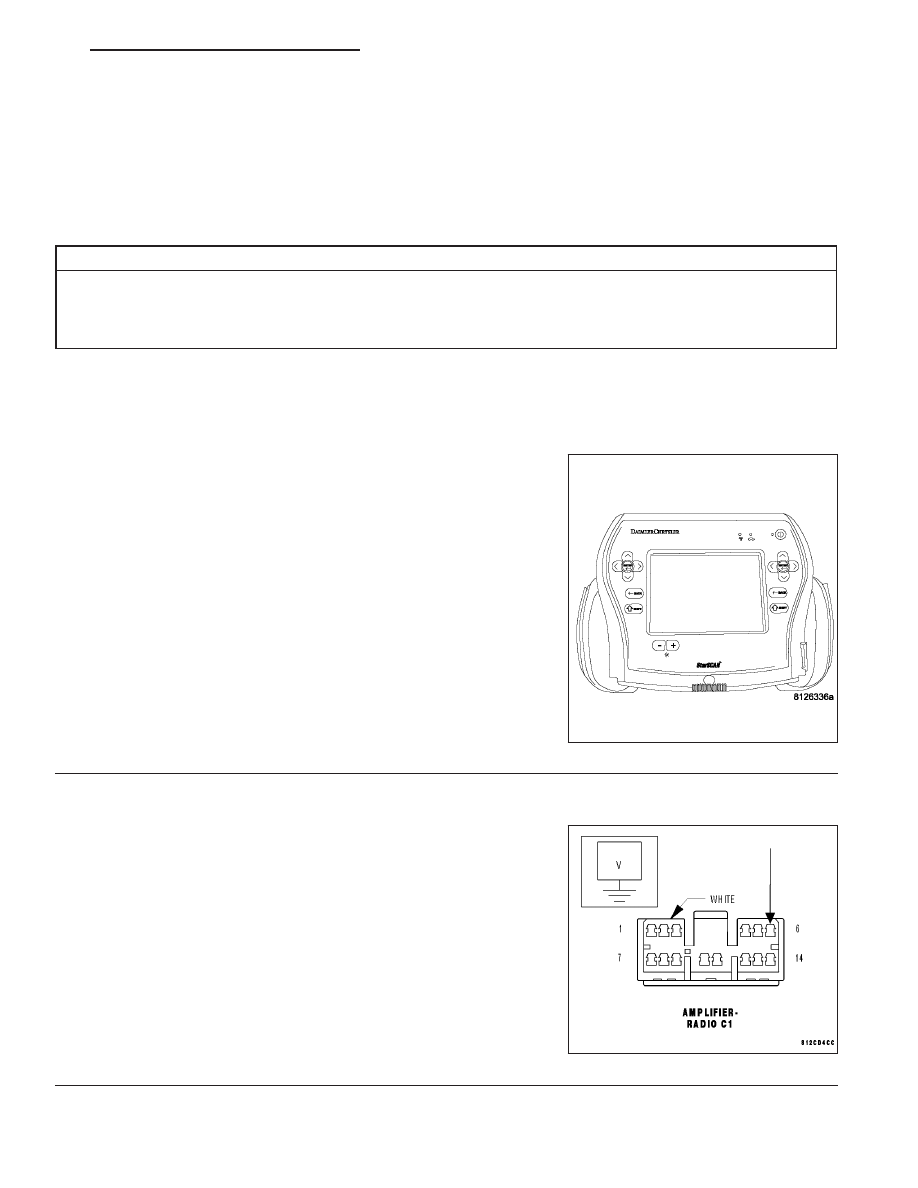

2.

CHECK FOR VOLTAGE ON THE (X301) AMPLIFIED SUBWOOFER 2 (+) CIRCUIT

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Disconnect the Amplified Subwoofer 2 harness connector.

Turn the ignition on.

Measure for voltage on the (X301) Amplified Subwoofer 2 (+) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X301) Amplified Subwoofer 2 (+) circuit for a

short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

HB

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 157

B1485-CHANNEL 8 AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

3.

CHECK FOR VOLTAGE ON THE (X391) AMPLIFIED SUBWOOFER 2 (-) CIRCUIT

Measure for voltage on the (X391) Amplified Subwoofer 2 (-) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X391) Amplified Subwoofer 2 (-) circuit for a

short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

8A - 158

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

HB

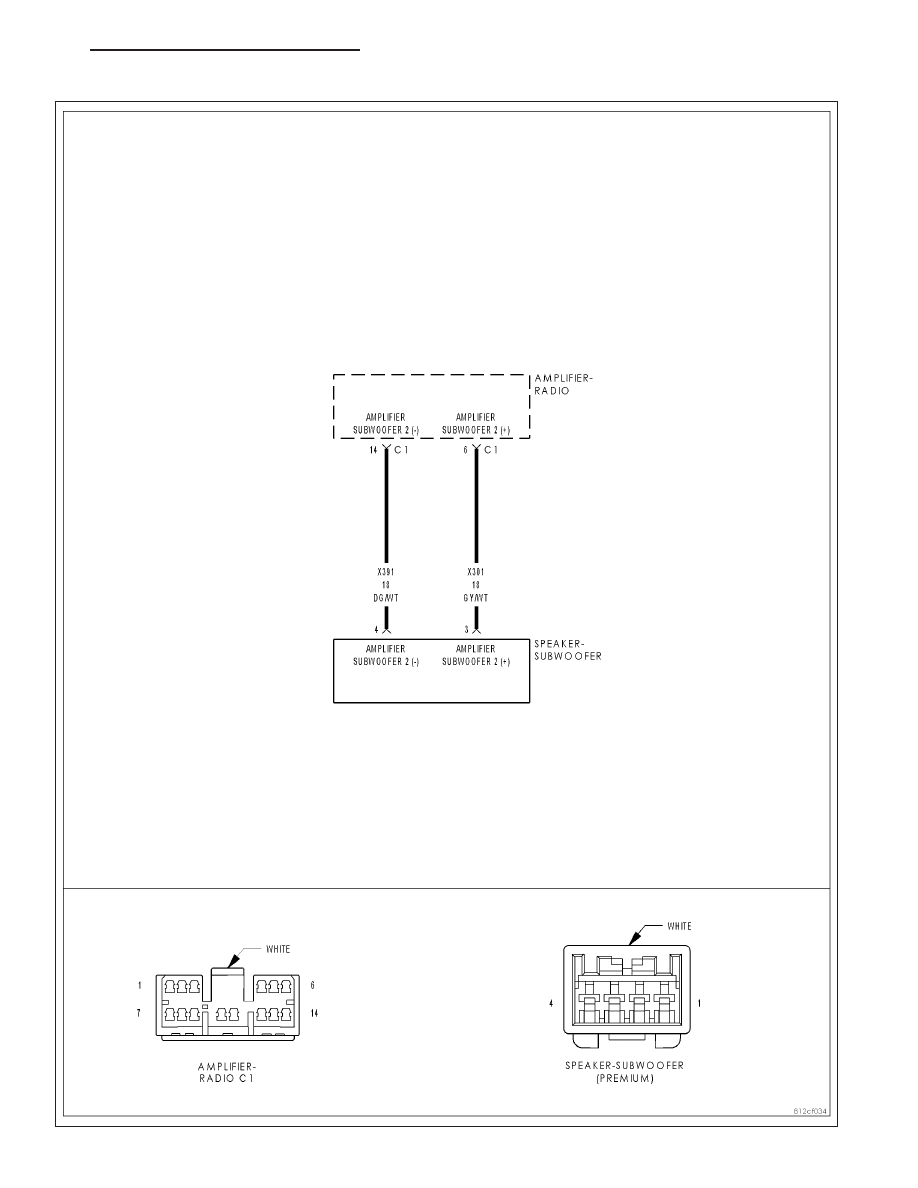

B1486-CHANNEL 8 AUDIO SPEAKER OUTPUT CIRCUIT OPEN

HB

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 159

B1486-CHANNEL 8 AUDIO SPEAKER OUTPUT CIRCUIT OPEN (CONTINUED)

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
Amplifier Bus wake-up. Amplifier reset with scan tool.

•

Set Condition:
The Amplifier detects an open condition on the speaker output circuit.

Possible Causes

(X301) AMPLIFIED SUBWOOFER 2 (+) CIRCUIT OPEN

(X391) AMPLIFIED SUBWOOFER 2 (-) CIRCUIT OPEN

SUBWOOFER

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on.

Turn the radio on.

With the scan tool, erase Amplifier DTCs.

With the scan tool, reset the amplifier.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1486-CHANNEL 8 AUDIO
SPEAKER OUTPUT CIRCUIT OPEN?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

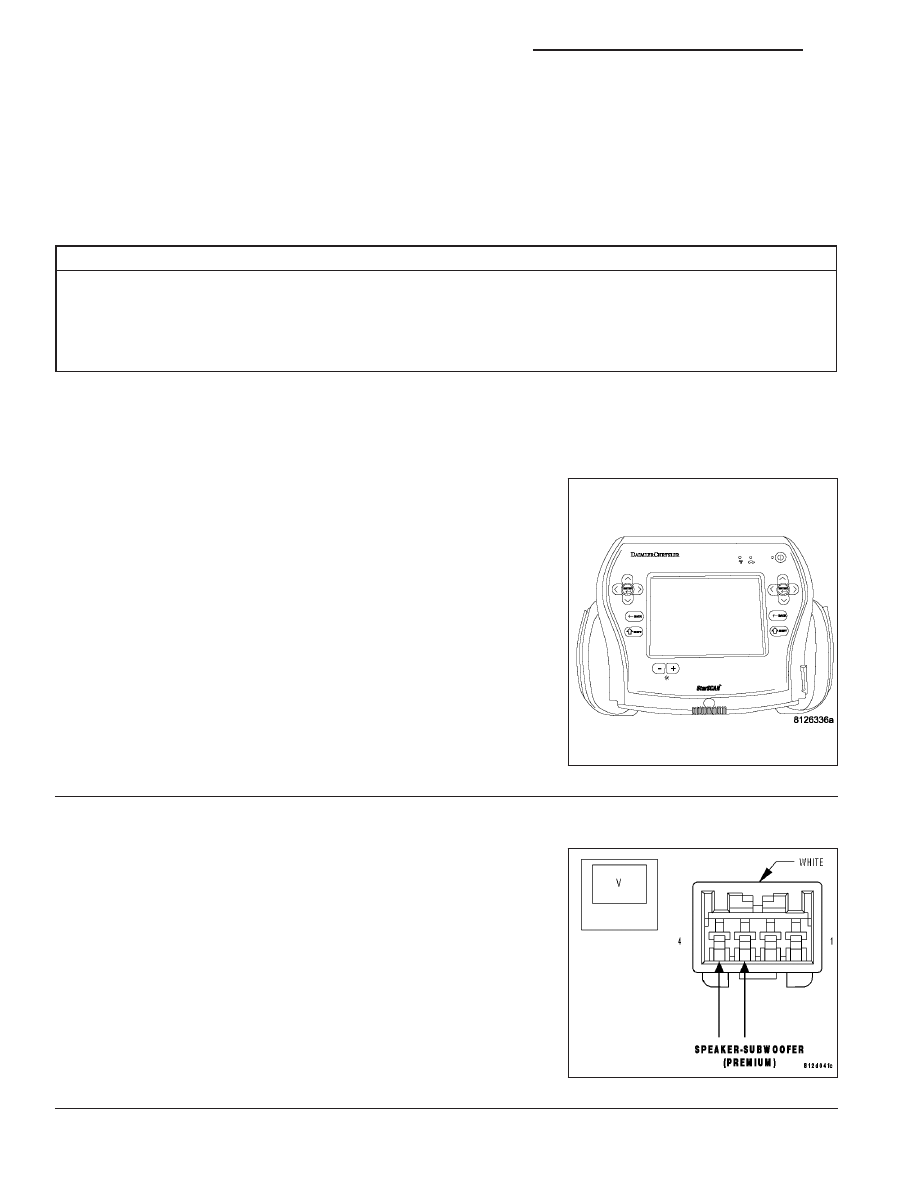

2.

CHECK THE OPERATION OF THE SUBWOOFER

Disconnect the Subwoofer harness connector.

Turn the radio on and turn the volume to mid level.

With a voltmeter set to read in A/C voltage, measure the voltage of the
Amplified Subwoofer 2 circuits in the Amplified Subwoofer harness
connector.

Is the voltage present greater than 1 volt?

Yes

>> Replace the Amplified Subwoofer in accordance with the

service information.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3
