B1476-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT HIGH

HB

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 117

B1476-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

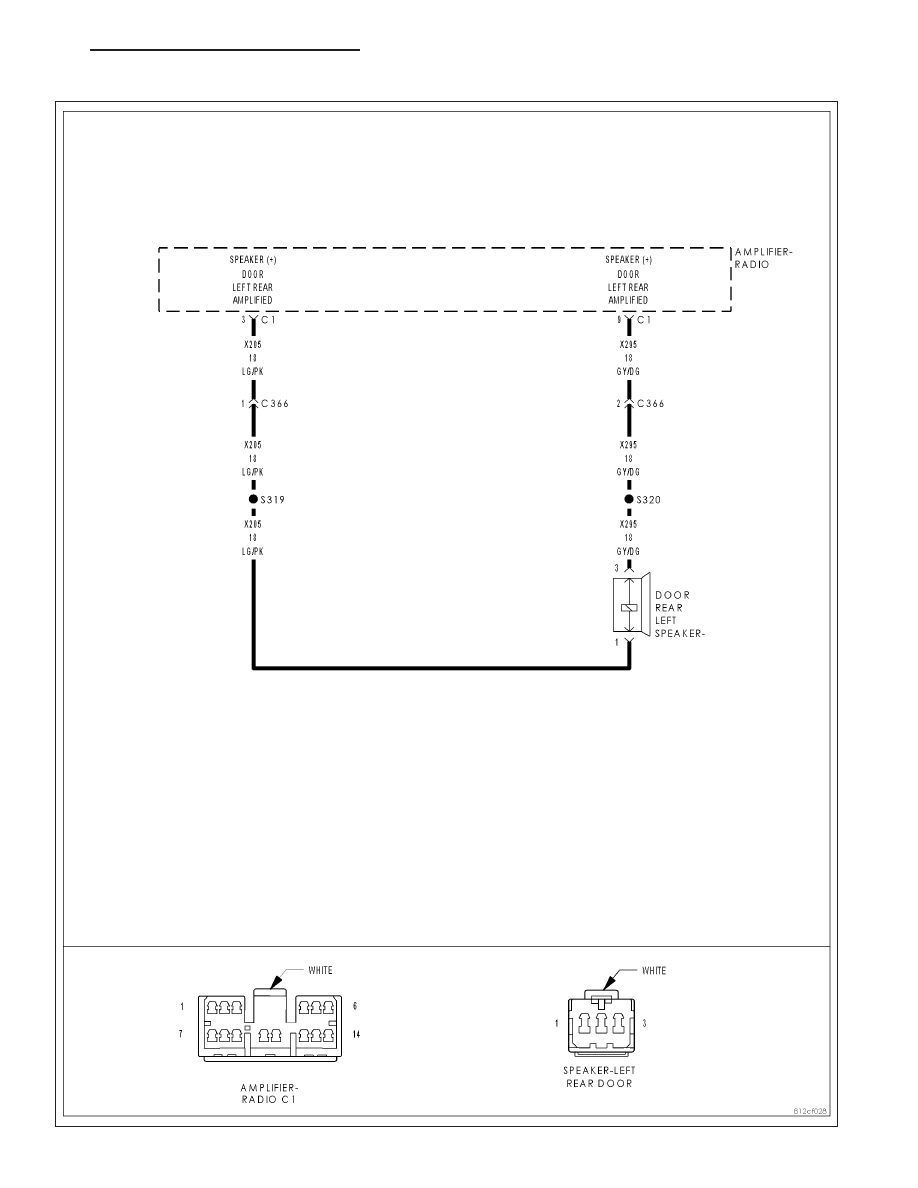

For the Amplifier circuit diagram (Refer to 8 - ELECTRICAL/AUDIO - SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
The Amplifier detects a short to battery condition on the output circuit.

Possible Causes

(X205) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT SHORT TO VOLTAGE

(X295) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT SHORT TO VOLTAGE

AMPLIFIER

Diagnostic Test

1.

CHECK FOR AN INTERMITTENT CONDITION

Turn the ignition on, then off, and then on again.

With the scan tool, read Amplifier DTCs.

Does the scan tool display active: B1476-CHANNEL 5 AUDIO
SPEAKER OUTPUT CIRCUIT HIGH?

Yes

>> Go To 2

No

>> The conditions that caused this code to set are not

present at this time. Using the wiring diagram/schematic
as a guide, inspect the wiring and connectors.

Perform BODY VERIFICATION TEST VER-1.

2.

CHECK FOR VOLTAGE ON THE (X205) AMPLIFIED LEFT REAR DOOR SPEAKER (+) CIRCUIT

Turn the ignition off.

Disconnect the Amplifier C1 harness connector.

Disconnect the Amplified Left Rear Door Speaker harness connector.

Turn the ignition on.

Measure for voltage on the (X205) Amplified Left Rear Door Speaker
(+) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X205) Amplified Left Rear Door Speaker (+)

circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Go To 3

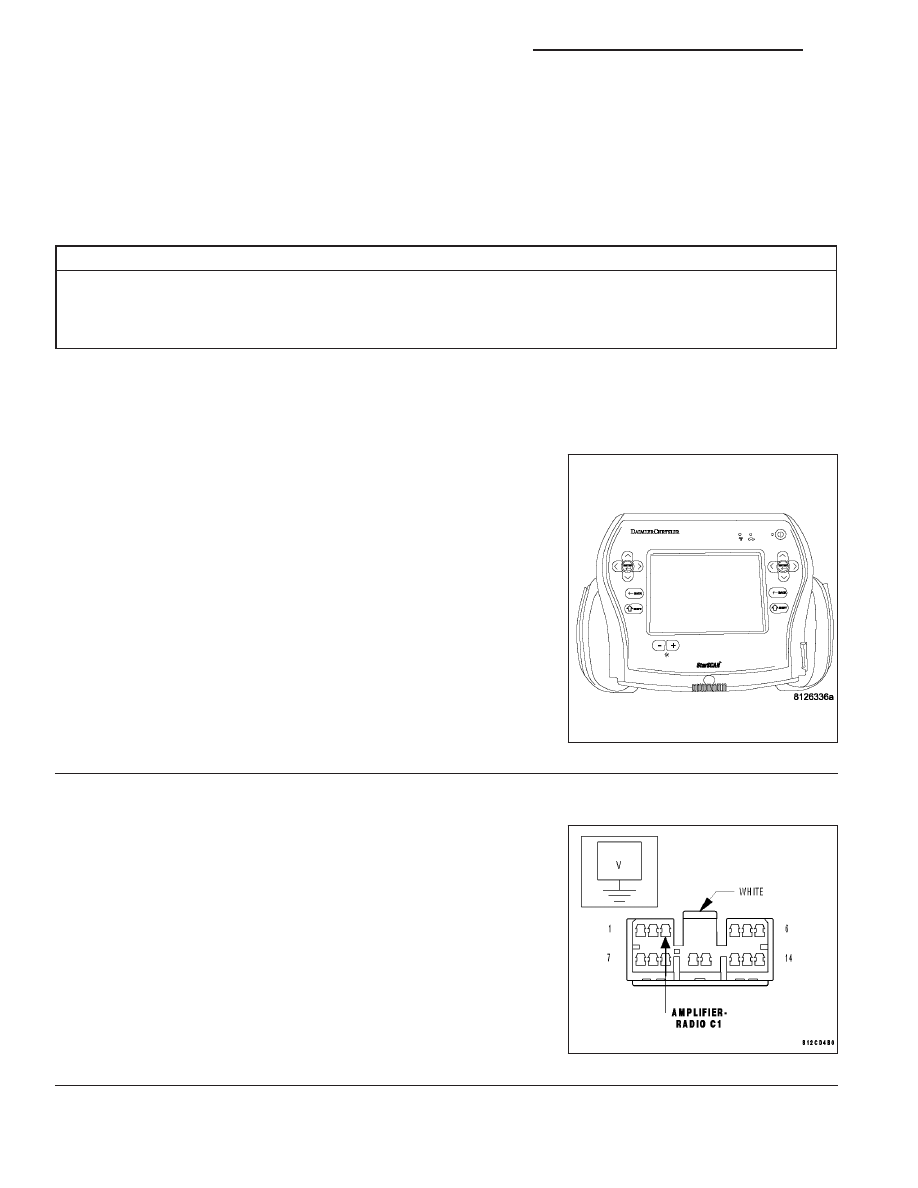

8A - 118

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

HB

B1476-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT HIGH (CONTINUED)

3.

CHECK FOR VOLTAGE ON THE (X295) AMPLIFIED LEFT REAR DOOR SPEAKER (-) CIRCUIT

Measure for voltage on the (X295) Amplified Left Rear Door Speaker
(-) circuit.

Is the voltage above 10.0 volts?

Yes

>> Repair the (X295) Amplified Left Rear Door Speaker (-)

circuit for a short to voltage.

Perform BODY VERIFICATION TEST VER-1.

No

>> Replace the Amplifier in accordance with the service infor-

mation.

Perform BODY VERIFICATION TEST VER-1.

HB

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

8A - 119

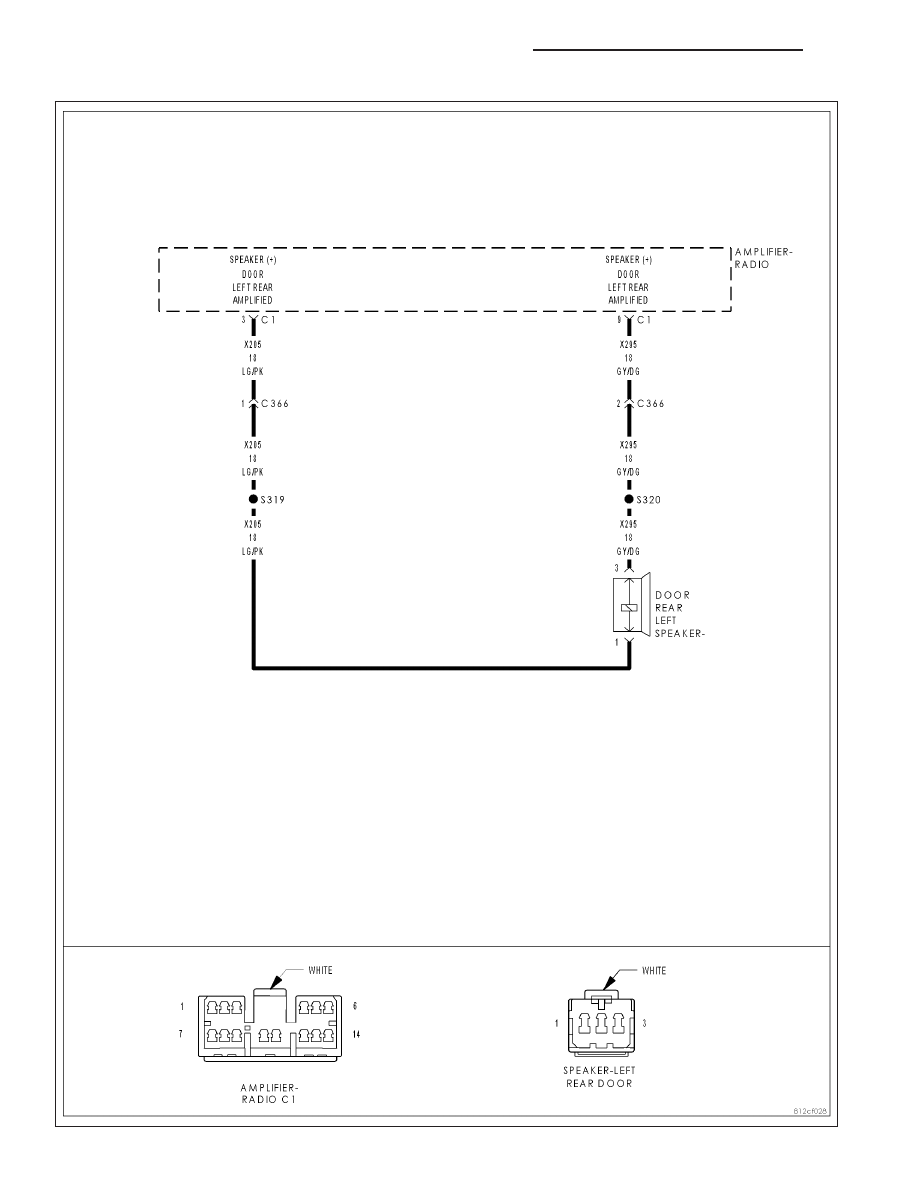

B1477-CHANNEL 5 AUDIO SPEAKER OUTPUT CIRCUIT OPEN

8A - 120

AUDIO/VIDEO SYSTEMS - ELECTRICAL DIAGNOSIS

HB
