B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

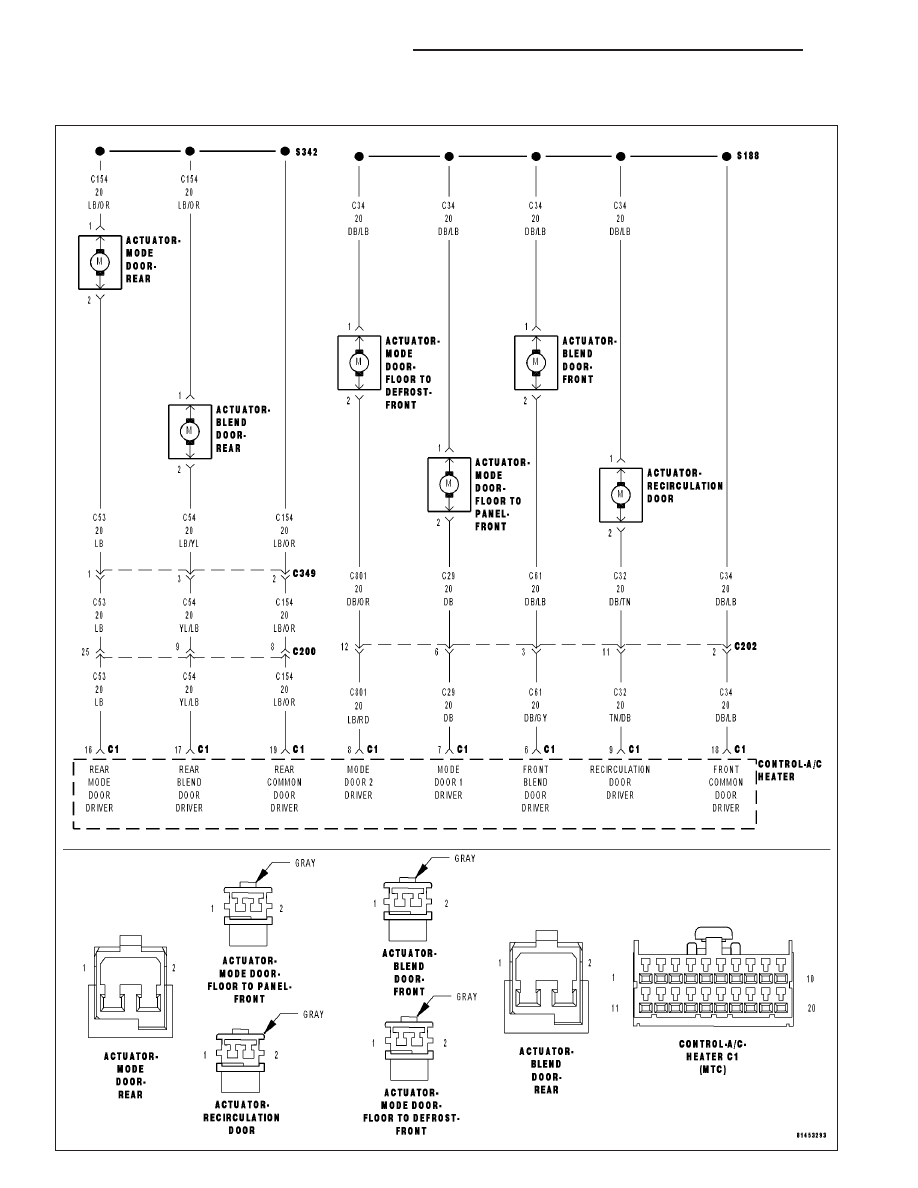

2.

CHECK (C34) COMMON DOOR DRIVER 1 CIRCUIT FOR A SHORT TO OTHER DOOR DRIVER CIRCUITS

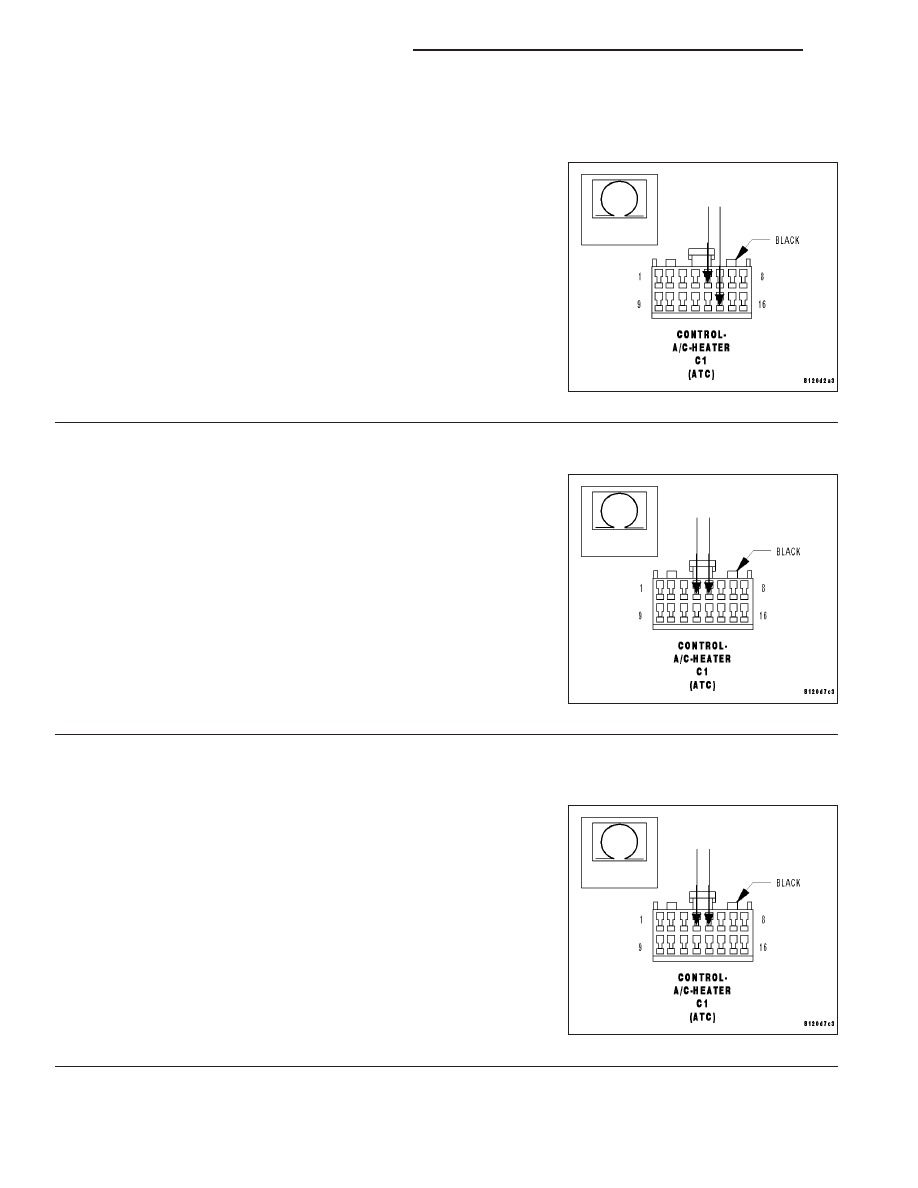

Measure the resistance between the (C34) Common Door Driver 1 cir-
cuit and the (C54) Rear Blend Door Driver circuit, the (C808) Common
Door Driver 3 circuit, the (C154) Rear Common Door Driver circuit, the
(C53) Rear Mode Door Driver circuit, the (C801) Mode Door 2 Driver
circuit, the (C807) Common Door Driver 2 circuit, and the (C29) Mode
Door 1 Driver circuit in the A/C Heater Control C1 harness connector.

Is the resistance below 10k ohms between the (C34) Common
Door Driver 1 circuit and any of the other door driver circuits?

Yes

>> Repair the circuits with a resistance below 10k ohms for a

short to the (C34) Common Door Driver 1 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Go To 3

3.

CHECK FRONT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

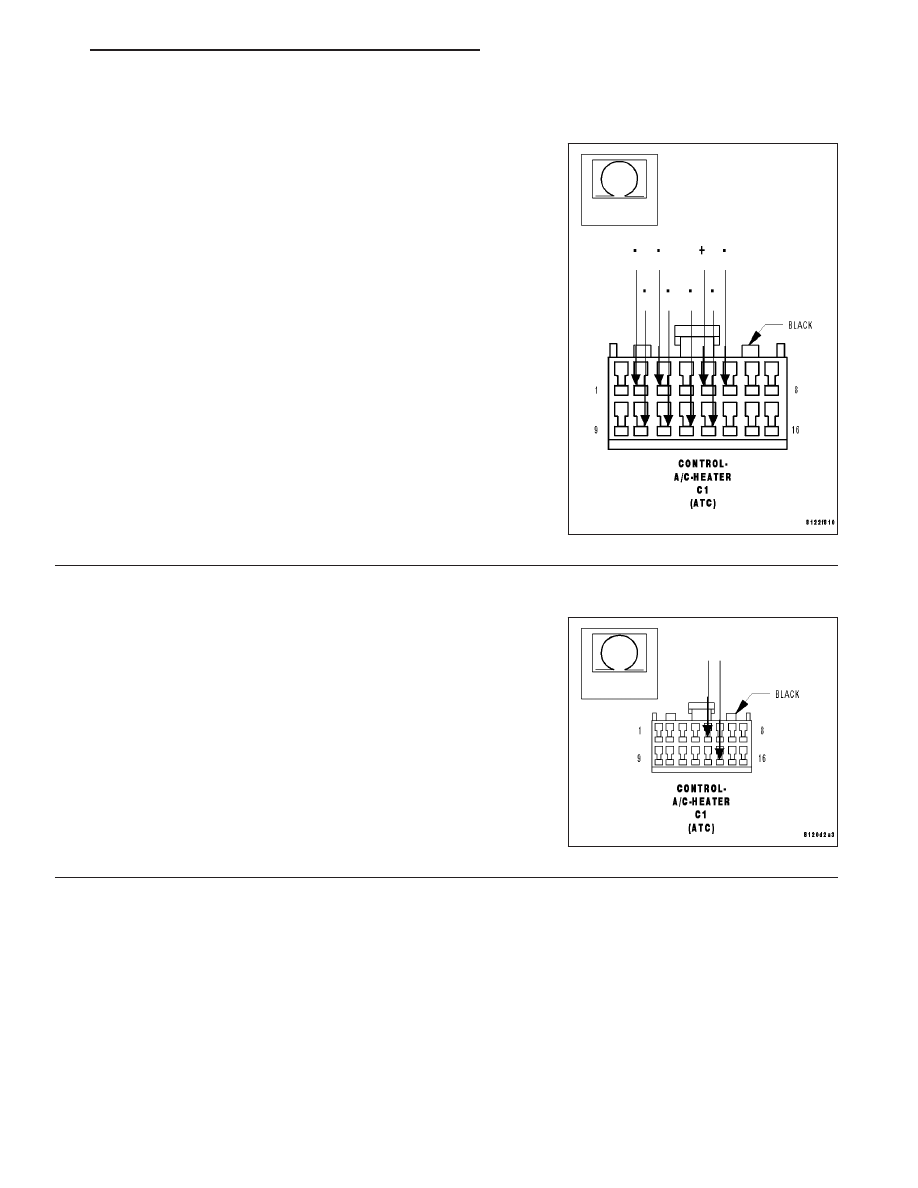

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Common Door Driver 1 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 4

No

>> Go To 5

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 109

B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

4.

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR A SHORT TO (C34) COMMON DOOR DRIVER
1 CIRCUIT

Disconnect the Front Blend Door Actuator harness connector.

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Common Door Driver 1 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C61) Front Blend Door Driver Circuit for a

short to the (C34) Common Door Driver 1 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Front Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

5.

CHECK RECIRCULATION DOOR ACTUATOR CIRCUIT RESISTANCE

Measure the resistance between the (C32) Recirculation Door Driver
circuit and the (C34) Common Door Driver 1 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 30 ohms?

Yes

>> Go To 6

No

>> Go To 7

6.

CHECK (C32) RECIRCULATION DOOR DRIVER CIRCUIT FOR A SHORT TO (C34) COMMON DOOR
DRIVER 1 CIRCUIT

Disconnect the Recirculation Door Actuator harness connector.

Measure the resistance between the (C32) Recirculation Door Driver
circuit and the (C34) Common Door Driver 1 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance below 10k ohms?

Yes

>> Repair the (C32) Recirculation Door Driver circuit for a

short to the (C34) Common Door Driver 1 circuit.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Replace the Recirculation Door Actuator in accordance

with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

24 - 110

HVAC - ELECTRICAL DIAGNOSTICS

HB

B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT LOW (ATC) (CONTINUED)

7.

RUN THE ACTUATOR DTC DETECTION TEST

Reconnect the A/C Heater Control C1 harness connector.

Turn the ignition on.

With the scan tool in HVAC, select System Tests and then select Actuator DTC Detection. When the test is com-
plete, select View DTCs.

Does the scan tool only display: B105F–CLIMATE CONTROL MOTOR(S) COMMON 1 CONTROL CIRCUIT
LOW?

Yes

>> Replace the A/C Heater Control in accordance with the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No, Other DTC(s) Displayed

Diagnose and repair the other DTC(s). If multiple DTCs are present, beginning with the common cir-
cuits, diagnose and repair all short high DTCs and then all short low DTCs. Refer to the Table of Con-
tents in this Section for a complete list of all HVAC related symptoms.

No, And No Other DTCs Displayed

Using the wiring diagram as a guide, inspect the wiring and connectors for conditions causing an inter-
mittent short. Repair as necessary.

Perform BODY VERIFICATION TEST - VER 1.
