B104F–BLEND DOOR CONTROL CIRCUIT OPEN (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 81

B104F–BLEND DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

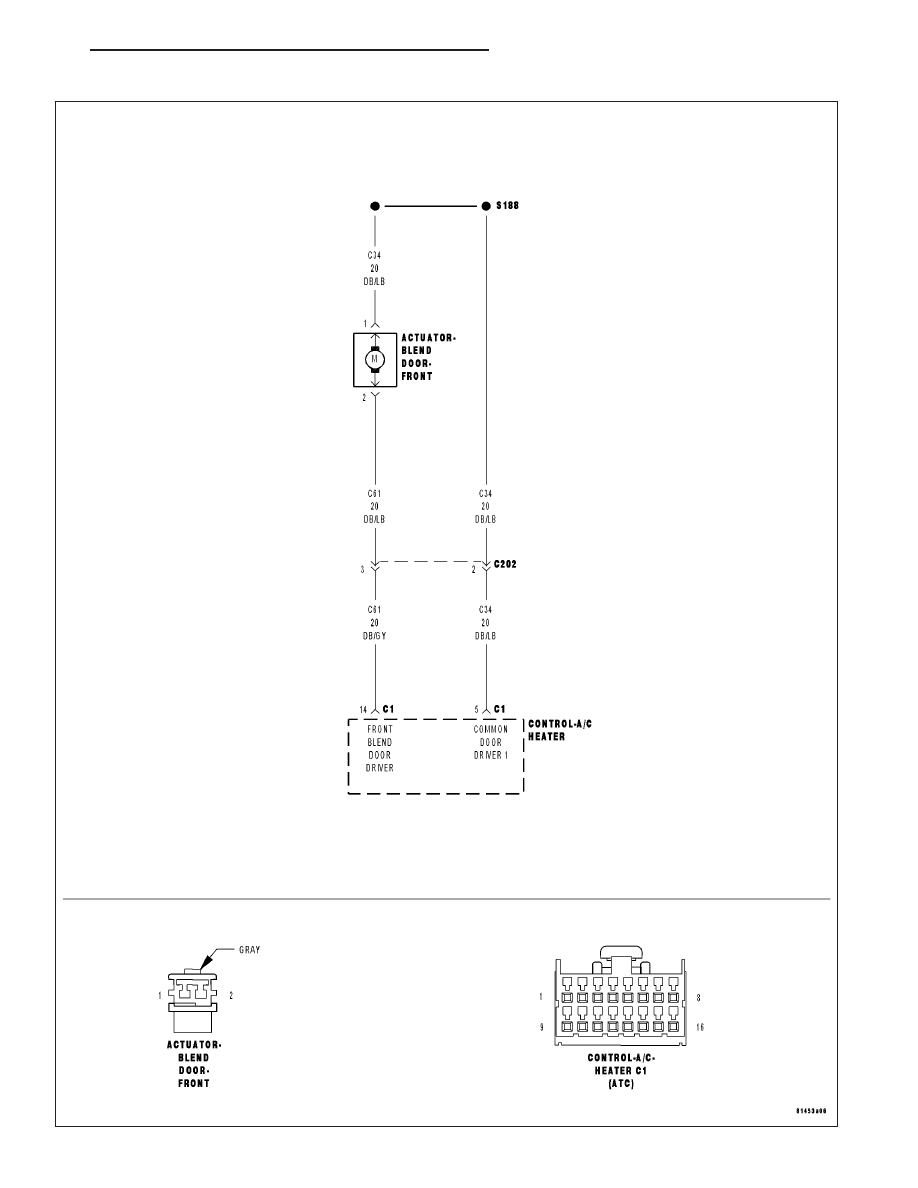

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Front Blend Door Actuator’s electrical circuit is open. This DTC has a maturing time of 5 seconds and a
de-maturing time of 10 seconds. If the DTC’s status changes from active to stored it will stay in memory for
100 ignition cycles.

Possible Causes

(C61) FRONT BLEND DOOR DRIVER CIRCUIT OPEN

(C34) COMMON DOOR DRIVER 1 CIRCUIT OPEN

FRONT BLEND DOOR ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Front Blend Door Actuator via the (C61) Front Blend Door Driver circuit and the
(C34) Common Door Driver 1 circuit. The Front Blend Door Actuator and the Recirculation Door Actuator share the
(C34) Common Door Driver 1 circuit and they share a driver inside the A/C Heater Control. Due to the shared
circuitry similar DTCs can set at the same time for multiple actuators depending upon the location of the open circuit
and the direction the actuator is moving when the open is present.

NOTE: DTC B104F must be active for the results of this test to be valid. Do not perform this test if DTC
B104F is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE DTCs?

Yes

>> Diagnose and repair the DTC(s). If present, diagnose and repair all Rear Blend and Rear Mode Door

Control Circuit/Performance DTCs first, then all other Control Circuit/Performance DTCs next. Refer to
the Table of Contents in this Section for a complete list of all HVAC related symptoms.

No

>> Go To 2

24 - 82

HVAC - ELECTRICAL DIAGNOSTICS

HB

B104F–BLEND DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

2.

CHECK FRONT BLEND DOOR ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

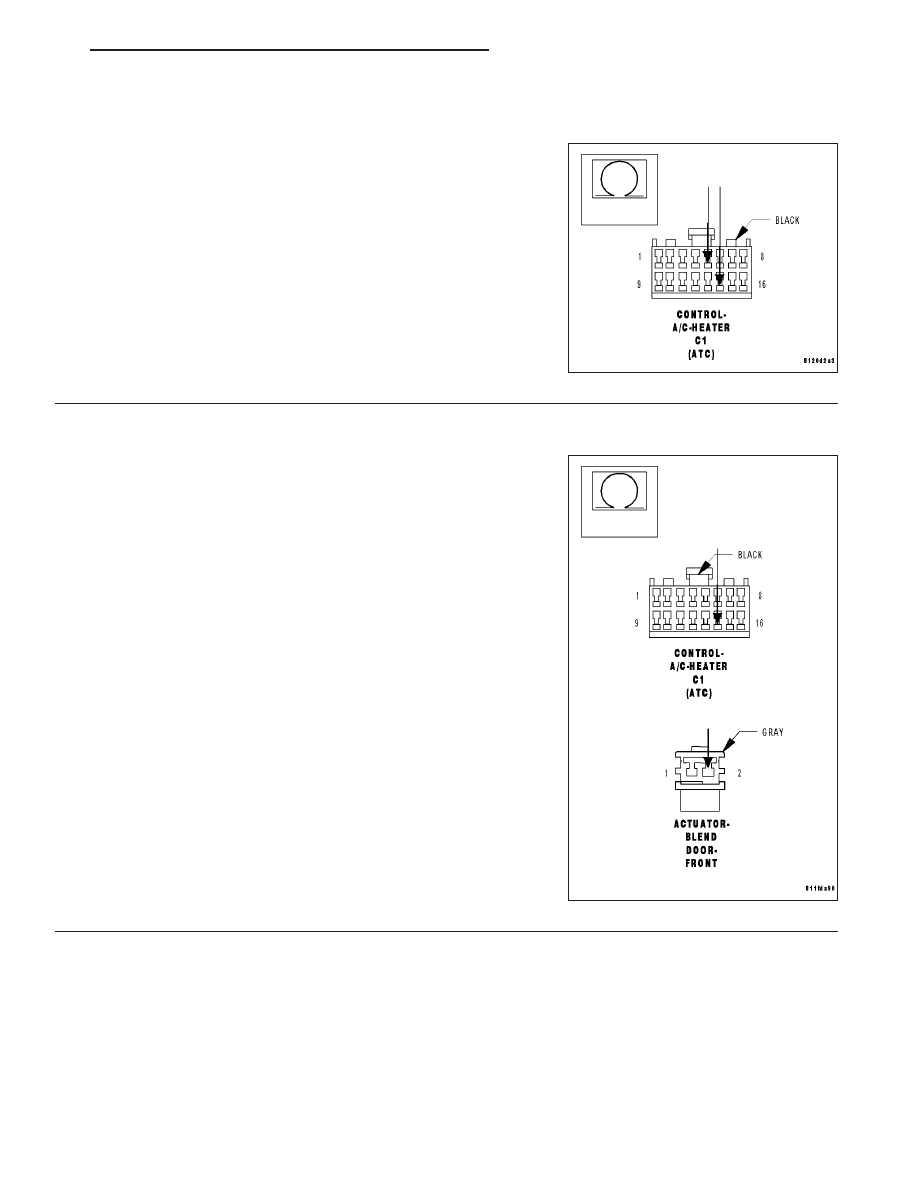

Measure the resistance between the (C61) Front Blend Door Driver
circuit and the (C34) Common Door Driver 1 circuit in the A/C Heater
Control C1 harness connector.

Is the resistance above 70 ohms?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

3.

CHECK (C61) FRONT BLEND DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Front Blend Door Actuator harness connector.

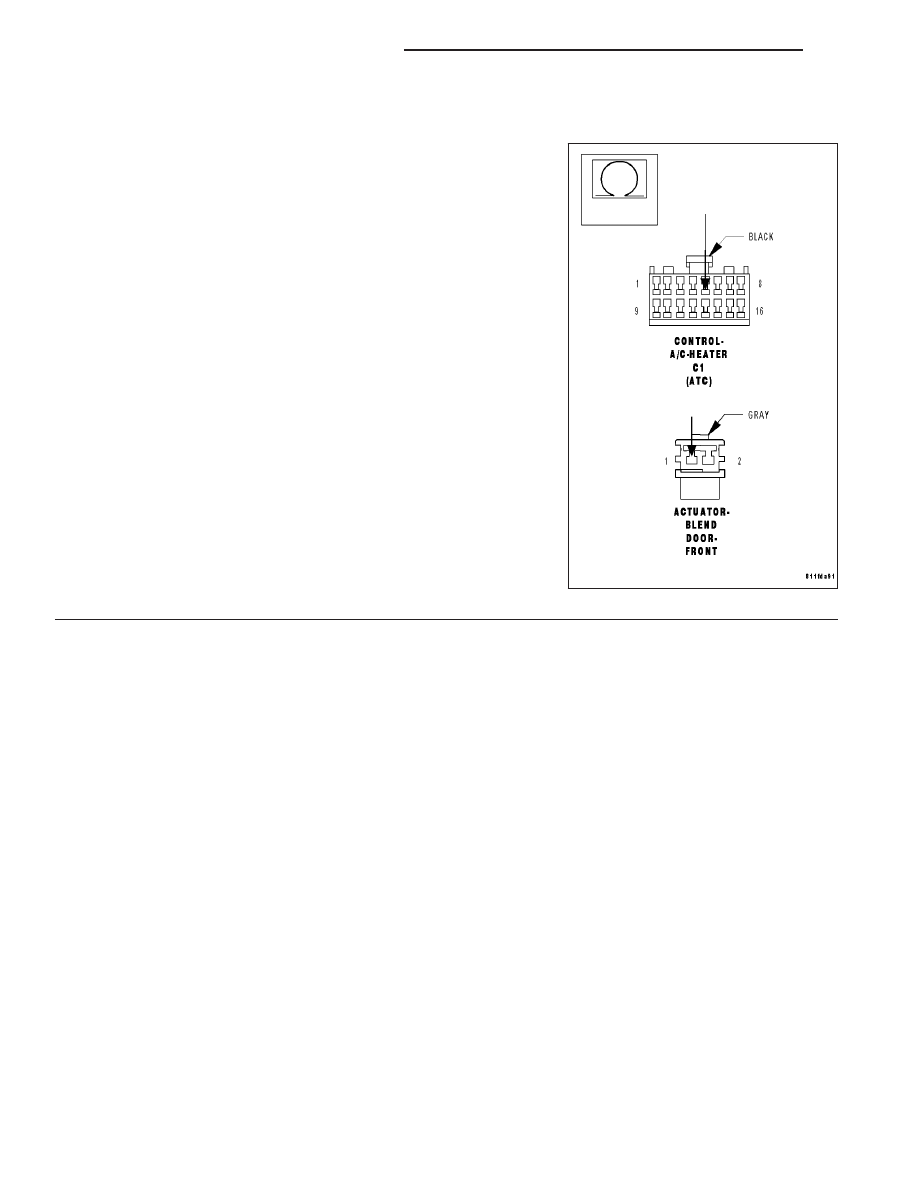

Measure the resistance of the (C61) Front Blend Door Driver circuit
between the A/C Heater Control C1 harness connector and the Front
Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C61) Front Blend Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 83

B104F–BLEND DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

4.

CHECK (C34) COMMON DOOR DRIVER 1 CIRCUIT FOR AN OPEN

Measure the resistance of the (C34) Common Door Driver 1 circuit
between the A/C Heater Control C1 harness connector and the Front
Blend Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Front Blend Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the (C34) Common Door Driver 1 circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.
