B103D–REAR MODE DOOR CONTROL CIRCUIT OPEN (ATC)

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 49

B103D–REAR MODE DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

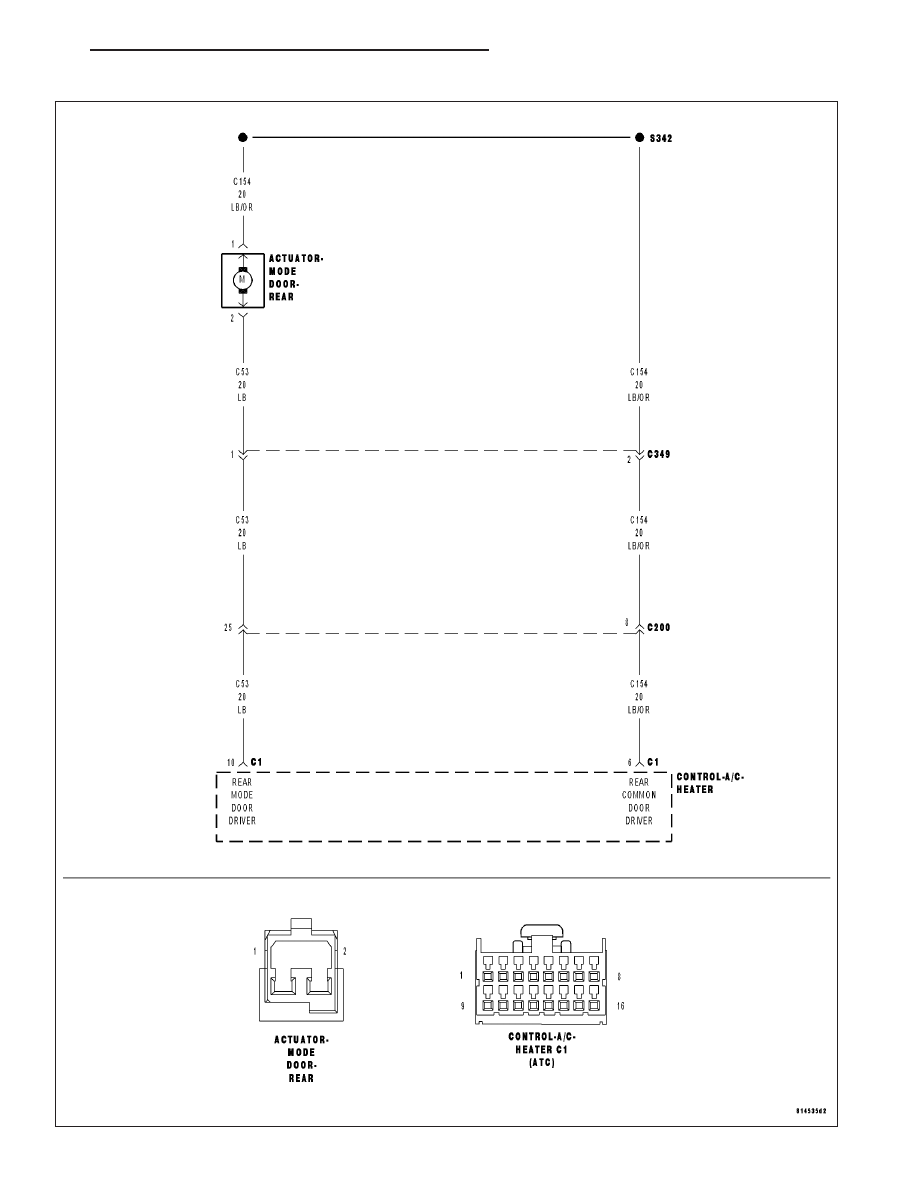

For the Automatic Temperature Control (ATC) circuit diagram (Refer to 24 - HEATING & AIR CONDITIONING -
SCHEMATICS AND DIAGRAMS).

For a complete wiring diagram Refer to Section 8W.

•

When Monitored:
With the ignition on.

•

Set Condition:
If the Rear Mode Door Actuator’s electrical circuit is open. This DTC has a maturing time of 5 seconds and a
de-maturing time of 10 seconds. If the DTC’s status changes from active to stored it will stay in memory for
100 ignition cycles.

Possible Causes

(C53) REAR MODE DOOR DRIVER CIRCUIT OPEN

(C154) REAR COMMON DOOR DRIVER CIRCUIT OPEN

REAR MODE DOOR ACTUATOR

A/C HEATER CONTROL

Theory of Operation

The A/C Heater Control drives the Rear Mode Door Actuator via the (C53) Rear Mode Door Driver circuit and the
(C154) Rear Common Door Driver circuit. Both of the rear door actuators share the (C154) Rear Common Door
Driver circuit. In addition, the Rear Mode Door Actuator, the Rear Blend Door Actuator, and the Mode Door 2 (Floor
to Defrost) Actuator share a driver inside the A/C Heater Control. Due to the shared circuitry similar DTCs can set
at the same time for multiple actuators depending upon the location of the open circuit and the direction the actuator
is moving when the open is present.

NOTE: DTC B103D must be active for the results of this test to be valid. Do not perform this test if DTC
B103D is stored. Refer to HVAC System Test (ATC) for stored DTC test procedures.

Diagnostic Test

1.

CHECK FOR ACTIVE CONTROL CIRCUIT/PERFORMANCE DTCs

Turn the ignition on.

With the scan tool, read active HVAC DTCs.

Does the scan tool display any active: XXXX CONTROL CIRCUIT/PERFORMANCE DTCs?

Yes

>> Diagnose and repair the DTC(s). If present, diagnose and repair all Rear Blend and Rear Mode Door

Control Circuit/Performance DTCs first, then all other Control Circuit/Performance DTCs next. Refer to
the Table of Contents in this Section for a complete list of all HVAC related symptoms.

No

>> Go To 2

24 - 50

HVAC - ELECTRICAL DIAGNOSTICS

HB

B103D–REAR MODE DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

2.

CHECK REAR MODE DOOR ACTUATOR CIRCUIT RESISTANCE

Turn the ignition off.

Disconnect the A/C Heater Control C1 harness connector.

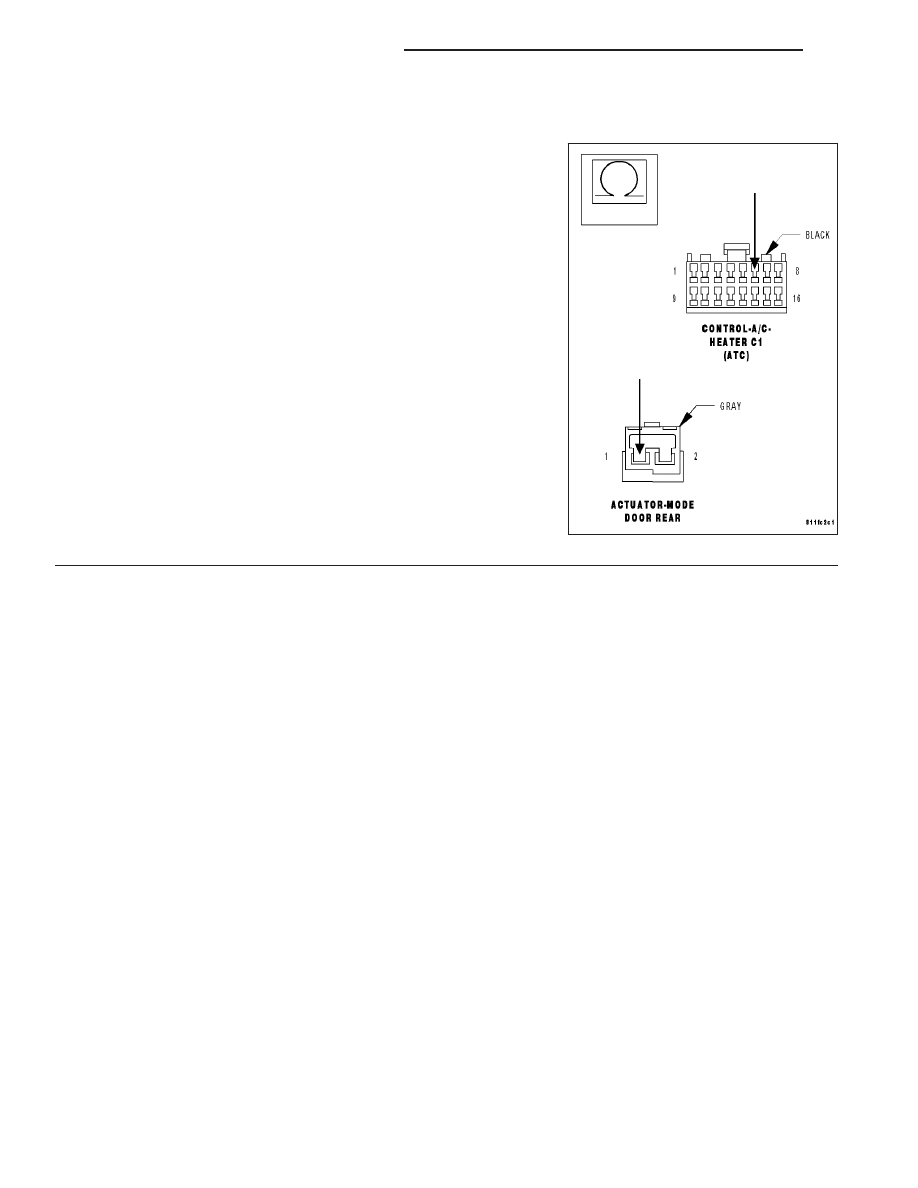

Measure the resistance between the (C53) Rear Mode Door Driver cir-
cuit and the (C154) Rear Common Door Driver circuit in the A/C
Heater Control C1 harness connector.

Is the resistance above 70 ohms?

Yes

>> Go To 3

No

>> Replace the A/C Heater Control in accordance with the

Service Information.

Perform BODY VERIFICATION TEST - VER 1.

3.

CHECK (C53) REAR MODE DOOR DRIVER CIRCUIT FOR AN OPEN

Disconnect the Rear Mode Door Actuator harness connector.

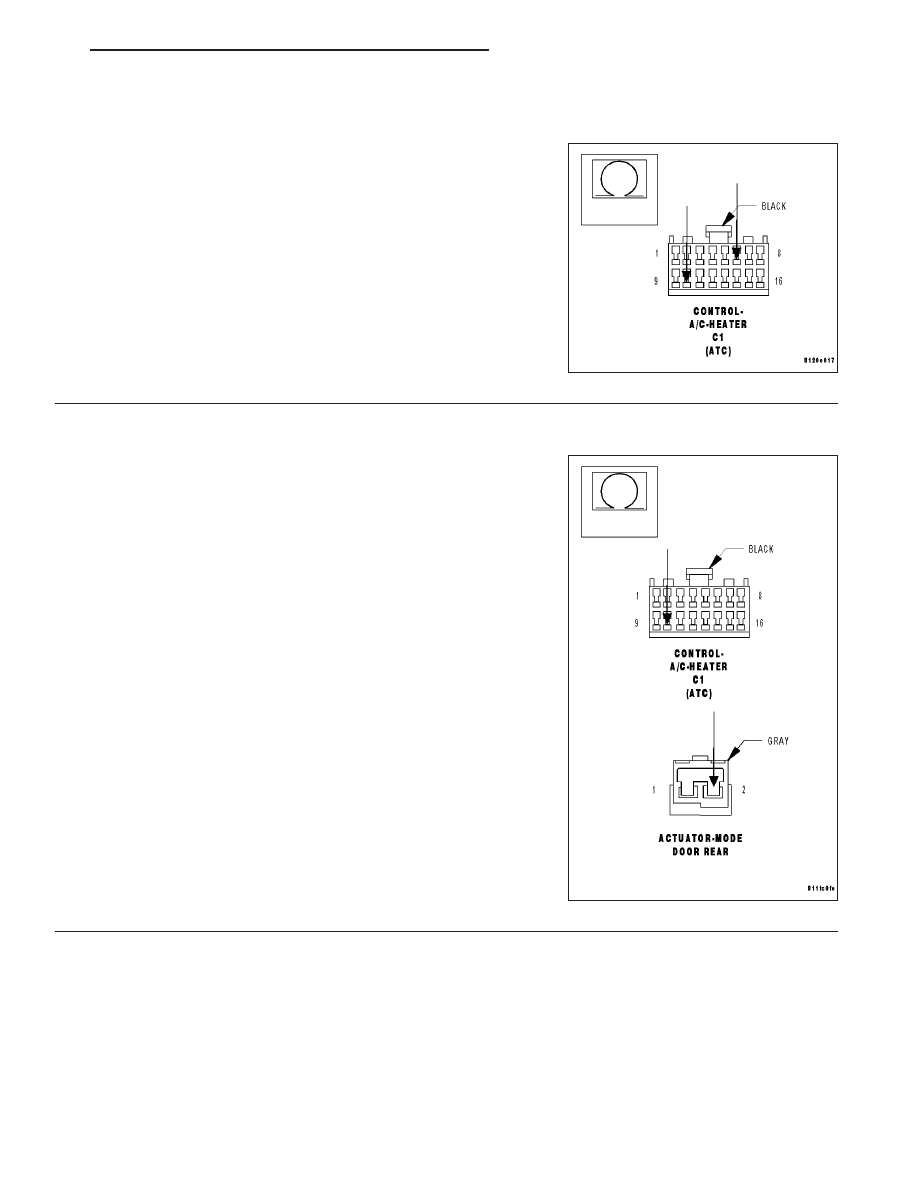

Measure the resistance of the (C53) Rear Mode Door Driver circuit
between the A/C Heater Control C1 harness connector and the Rear
Mode Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Go To 4

No

>> Repair the (C53) Rear Mode Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.

HB

HVAC - ELECTRICAL DIAGNOSTICS

24 - 51

B103D–REAR MODE DOOR CONTROL CIRCUIT OPEN (ATC) (CONTINUED)

4.

CHECK (C154) REAR COMMON DOOR DRIVER CIRCUIT FOR AN OPEN

Measure the resistance of the (C154) Rear Common Door Driver cir-
cuit between the A/C Heater Control C1 harness connector and the
Rear Mode Door Actuator harness connector.

Is the resistance below 5.0 ohms?

Yes

>> Replace the Rear Mode Door Actuator in accordance with

the Service Information.

Perform BODY VERIFICATION TEST - VER 1.

No

>> Repair the (C154) Rear Common Door Driver circuit for an

open.

Perform BODY VERIFICATION TEST - VER 1.
